Автоматические выключатели в литом корпусе

Автоматический выключатель в литом корпусе YCM8E с электронным расцепителем

Автоматический выключатель в литом корпусе с электронным регулируемым расцепителем, до 1250 А.

Серия
YCM8E
Номинальный ток In
32–1000 А
Отключающая способность Icu
35 кА, 50 кА
Типоразмер
160–1000 А
Число полюсов
3P
Расцепитель
электронный
Род тока
AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 9Документы · 5

Исполнения 9 позиций

Фильтр
Номинальный ток In
Отключающая способность Icu
Типоразмер
ИсполнениеНоминальный ток InОтключающая способность IcuТипоразмерАртикул
32 А · 35 кА · 160 ААрт. B02032032 А35 кА160 АB020320
63 А · 35 кА · 160 ААрт. B02047563 А35 кА160 АB020475
100 А · 35 кА · 160 ААрт. B020225100 А35 кА160 АB020225
160 А · 35 кА · 160 ААрт. B020224160 А35 кА160 АB020224
250 А · 35 кА · 250 ААрт. B020220250 А35 кА250 АB020220
400 А · 50 кА · 400 ААрт. B020583400 А50 кА400 АB020583
630 А · 50 кА · 630 ААрт. B020584630 А50 кА630 АB020584
800 А · 50 кА · 800 ААрт. B020587800 А50 кА800 АB020587
1000 А · 50 кА · 1000 ААрт. B0202071000 А50 кА1000 АB020207

Описание

Автоматические выключатели YCM8E с электронным расцепителем применяются в низковольтных сетях переменного тока 50 Гц с номинальным током до 1250 А.

  • защита от перегрузки с длительной задержкой, от короткого замыкания с короткой задержкой и мгновенная; уставки задаются переключателями на панели расцепителя: IR (перегрузка), Isd (КЗ с задержкой, × IR), Ii (мгновенная, × IR)
  • защита от замыкания на землю и тепловая модель, предупреждение о перегрузке, индикация тока нагрузки
  • остальные параметры заданы на заводе или настраиваются по интерфейсу: tR — время задержки при перегрузке (по умолчанию 60 с), tsd — время задержки при КЗ (0,1 с), Ip — ток предупреждения (0,85 IR)
  • дополнительно устанавливаются расцепители минимального напряжения и независимый, вспомогательные и аварийные контакты, электропривод, поворотная рукоятка

Условия эксплуатации: высота до 2000 м, температура −5…+40 °C (+45 °C для судового исполнения), стойкость к влажному воздуху, солевому и масляному туману, плесени; наклон до 22,5°; работает при нормальной вибрации судна и сейсмических нагрузках до 4g. Без взрывоопасной среды, агрессивных газов и токопроводящей пыли, защищать от дождя и снега.

Расшифровка обозначения

YCM8
Автоматический выключатель в литом корпусе
E
Тип регулировки
  • E — электронная
①
Типоразмер Inm, А
  • 160, 250, 400, 630, 800
②
Способ управления
  • P — моторным приводом (DC1, DC2, DC3)
  • Z — поворотной рукояткой
  • W — рукояткой на выключателе
③
Число полюсов
  • 3
  • 4
④
Расцепитель и встроенные аксессуары
  • 2 — электронный расцепитель
  • код аксессуаров — по таблице «Встроенные аксессуары»
⑤
Назначение
  • 1 — распределение электроэнергии
  • 2 — защита двигателей
⑥
Полюс N четырёхполюсного выключателя
  • A — без защиты, не коммутируется
  • B — без защиты, коммутируется
  • C — с защитой, коммутируется
  • D — с защитой, не коммутируется

При заказе укажите модель, номинальный ток и кратность уставки, наименование и напряжение аксессуаров.

Характеристики

Основные технические данные

ПараметрУсловиеЕд.YCM8E-160HYCM8E-250HYCM8E-400HYCM8E-630HYCM8E-800H, 1000H, 1250H
Электрические параметры
Корпус (габарит)А160250400630800
Число полюсов3, 43, 43, 43, 43, 4
Номинальный токА12–32, 25–63, 40–100, 63–160100–250200–400400–630400–630, 500–800, 630–1000, 850–1250
Номинальное напряжение UeВAC 400AC 400AC 400AC 400AC 400
Номинальное напряжение изоляции UiВAC 1000AC 1000AC 1000AC 1000AC 1000
Отключающая способность Icu / IcsAC 400 ВкА35 / 2535 / 2550 / 3550 / 3550 / 35
Коммутационная износостойкостьпод нагрузкойциклов15001000100010001000
Коммутационная износостойкостьбез нагрузкициклов70007000400040004000
Расцепительэлектронныйэлектронныйэлектронныйэлектронныйэлектронный
Моторный привод (MD)ДаДаДаДаДа
Выносная поворотная рукояткаДаДаДаДаДа
Размеры и масса
Размеры a–b–c–ca3Pмм90–155–88–115105–165–88–115140–257–103–155140–257–103–155210–257–103–155
Размеры a–b–c–ca4Pмм120–155–88–115140–165–88–115185–257–103–155185–257–103–155280–257–103–155
Масса3Pкг1,82,15,55,75,7
Масса4Pкг2,32,67,07,57,5

Обозначения размеров a, b, c, ca — на схеме в оригинале таблицы.

Встроенные аксессуары

КодАксессуарыСлева от рукояткиСправа от рукоятки
208, 308Аварийный контактаварийный контакт—
210, 310Независимый расцепитель— (у YCM8-400 и больше: независимый расцепитель)независимый расцепитель (у YCM8-400 и больше: —)
220, 320Вспомогательный контактвспомогательный контакт (у YCM8-400 и больше: —)— (у YCM8-400 и больше: вспомогательный контакт)
230, 330Расцепитель минимального напряжения—расцепитель минимального напряжения
240, 340Независимый расцепитель, вспомогательный контактвспомогательный контактнезависимый расцепитель
260, 360Две группы вспомогательных контактоввспомогательный контактвспомогательный контакт
270, 370Вспомогательный контакт, расцепитель минимального напряжениявспомогательный контактрасцепитель минимального напряжения
218, 318Независимый расцепитель, аварийный контактаварийный контактнезависимый расцепитель
228, 328Вспомогательный контакт, аварийный контактаварийный и вспомогательный контакты—
238, 338Расцепитель минимального напряжения, аварийный контактаварийный контактрасцепитель минимального напряжения
248, 348Независимый расцепитель, вспомогательный контакт, аварийный контактаварийный и вспомогательный контактынезависимый расцепитель
268, 368Две группы вспомогательных контактов, аварийный контактаварийный и вспомогательный контактывспомогательный контакт
278, 378Вспомогательный контакт, расцепитель минимального напряжения, аварийный контактаварийный и вспомогательный контактырасцепитель минимального напряжения
280, 380Две группы вспомогательных контактов, независимый расцепительдва вспомогательных контактанезависимый расцепитель

Аксессуары одинаковы для YCM8, YCM8LE, YCM8RT и YCM8E. Под заказ: вспомогательный контакт справа, независимый расцепитель и расцепитель минимального напряжения слева. В исполнениях 220, 320, 240, 340, 270 и 370 вспомогательный контакт может быть с двумя парами контактов — укажите в заказе. Выключатели YCM8LE и YCM8E с управлением P нельзя оснастить вспомогательным контактом, независимым расцепителем и расцепителем минимального напряжения справа.

Параметры встроенных аксессуаров

ПараметрЕд.Значение
Расцепитель минимального напряжения
Номинальное напряжение питанияВAC 220, AC 240, AC 380, AC 415
Срабатываниепри снижении напряжения до 70–35 % номинального
Блокировка включенияпри напряжении ниже 35 % номинального выключатель не включается
Надёжное включениепри напряжении не ниже 85 % номинального
Независимый расцепитель
Номинальное напряжение питанияВDC 24, DC 110, AC 220, AC 380
Надёжное срабатываниепри 70–110 % номинального напряжения
Вспомогательный контакт
Коммутационная способностьAC 125 В 5 А, AC 250 В 3 А, DC 125 В 0,4 А, DC 125 В 0,2 А
Аварийный контакт
Коммутационная способностьAC 125 В 5 А, AC 250 В 3 А, DC 125 В 0,4 А, DC 125 В 0,2 А
Назначениеразличает положения «в работе» и «отключён расцепителем»
Вспомогательный и аварийный контакт
Коммутационная способностьAC 125 В 5 А, AC 250 В 3 А, DC 125 В 0,4 А, DC 125 В 0,2 А
Назначениеразличает положения «включён», «отключён» и «отключён расцепителем»

Схемы подключения и обозначения выводов — на оригинале таблицы.

Моторный привод DC3

ПараметрЕд.DC3-63/30DC3-100/30DC3-250/30DC3-400/30DC3-630/30
Для выключателейYCM8-125, YCM8LE-125, YCM8RT-125YCM8E-160 (а также YCM8, YCM8LE, YCM8RT-160)YCM8E-250 (а также YCM8, YCM8LE, YCM8RT-250)YCM8E-400, YCM8E-630 (а также YCM8, YCM8LE, YCM8RT-400/630)YCM8E-800 (а также YCM8, YCM8LE, YCM8RT-800)
Размеры
Aмм2530354470
Bмм112132126194243
Cмм739090130130
Hмм9598 (89,5)102 (92)152153
Питание и ресурс
Номинальное напряжениеВAC 110–240*, DC 100–220, DC 24AC 110–240*, DC 100–220, DC 24AC 110–240*, DC 100–220, DC 24AC 230, DC 220 или AC 110, DC 110, DC 24AC 230, DC 220 или AC 110, DC 110, DC 24
Пусковой токА≤ 0,5≤ 0,5≤ 0,5≤ 2≤ 2
Механический ресурсциклов14 00014 00010 00050005000
МощностьВт1414143535

* В таблицах производителя напечатано «AC-110-24» — опечатка: на табличке моторного привода CNC указано «100–240 V AC / 100–220 V DC». Размеры A, B, C, H — на чертеже моторного привода. Вращать рукоятку против часовой стрелки запрещено; при ручном управлении вставьте рукоятку в исходное положение и поверните по часовой стрелке на 180°.

Время-токовые характеристики

НазначениеИспытательный токКратность тока уставкиУсловное времяНачальное состояние
Распределение электроэнергииУсловный ток нерасцепления1,05≥ 1 ч (In ≤ 63 А); ≥ 2 ч (In > 63 А)холодное
Распределение электроэнергииУсловный ток расцепления1,30< 1 ч (In ≤ 63 А); < 2 ч (In > 63 А)нагретое
Защита двигателейУсловный ток нерасцепления1,0≥ 2 ч (In ≤ 800 А)холодное
Защита двигателейУсловный ток расцепления1,2< 2 ч (In ≤ 800 А)нагретое

Все полюса нагружены одновременно, температура окружающего воздуха +40 °C. Уставка мгновенного расцепителя: 10 In — для распределения электроэнергии, 12 In — для защиты двигателей; точность ±20 %.

Чертежи и схемы

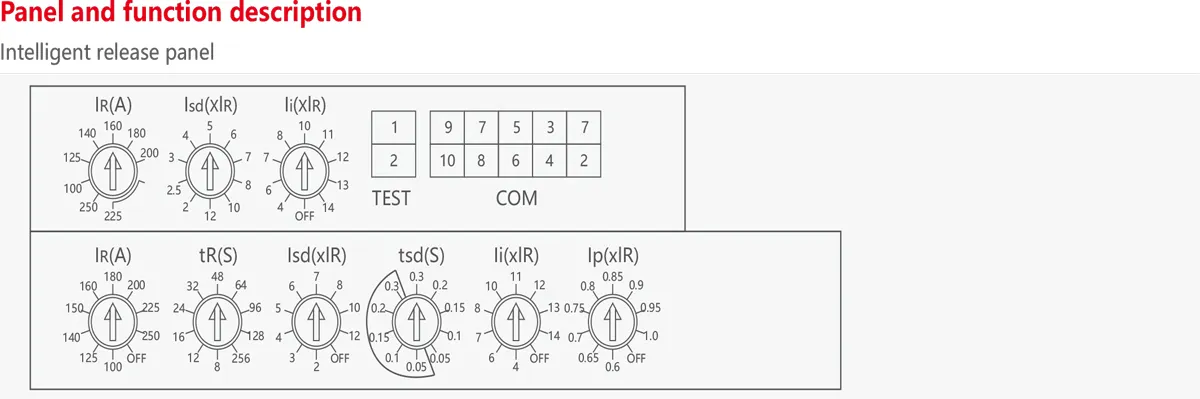

Панель электронного расцепителя: переключатели уставок

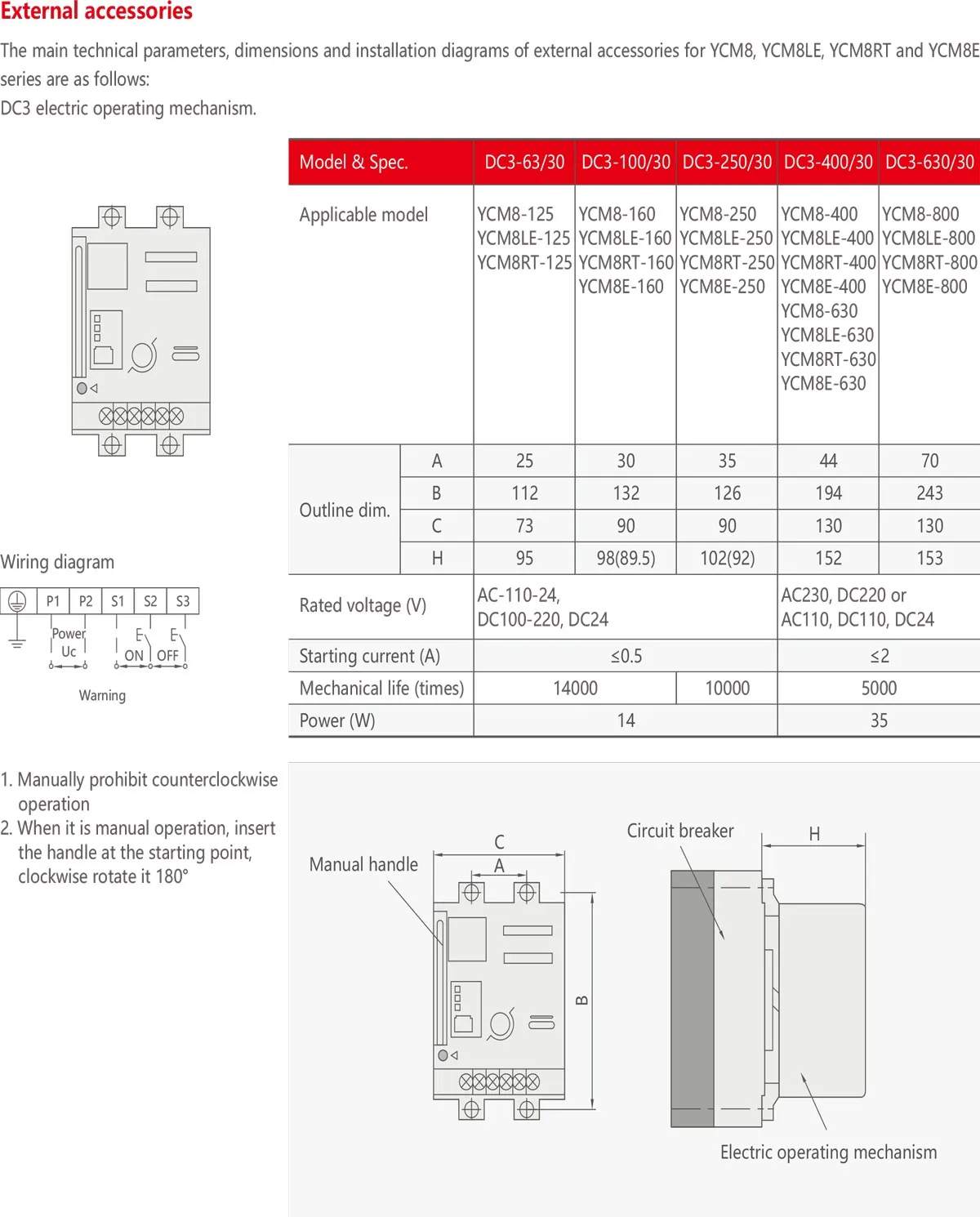

Моторный привод DC3: размеры и схема подключения

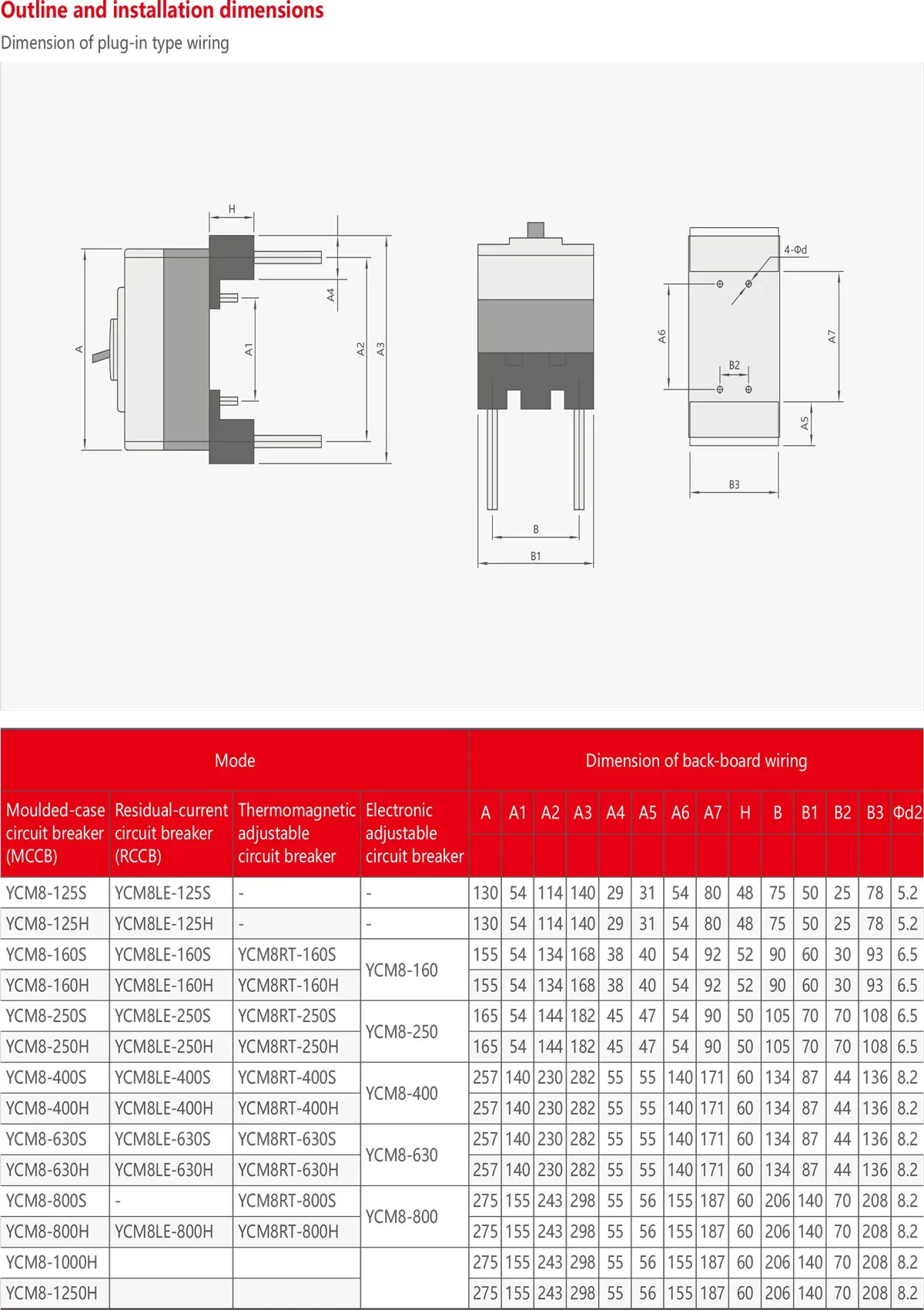

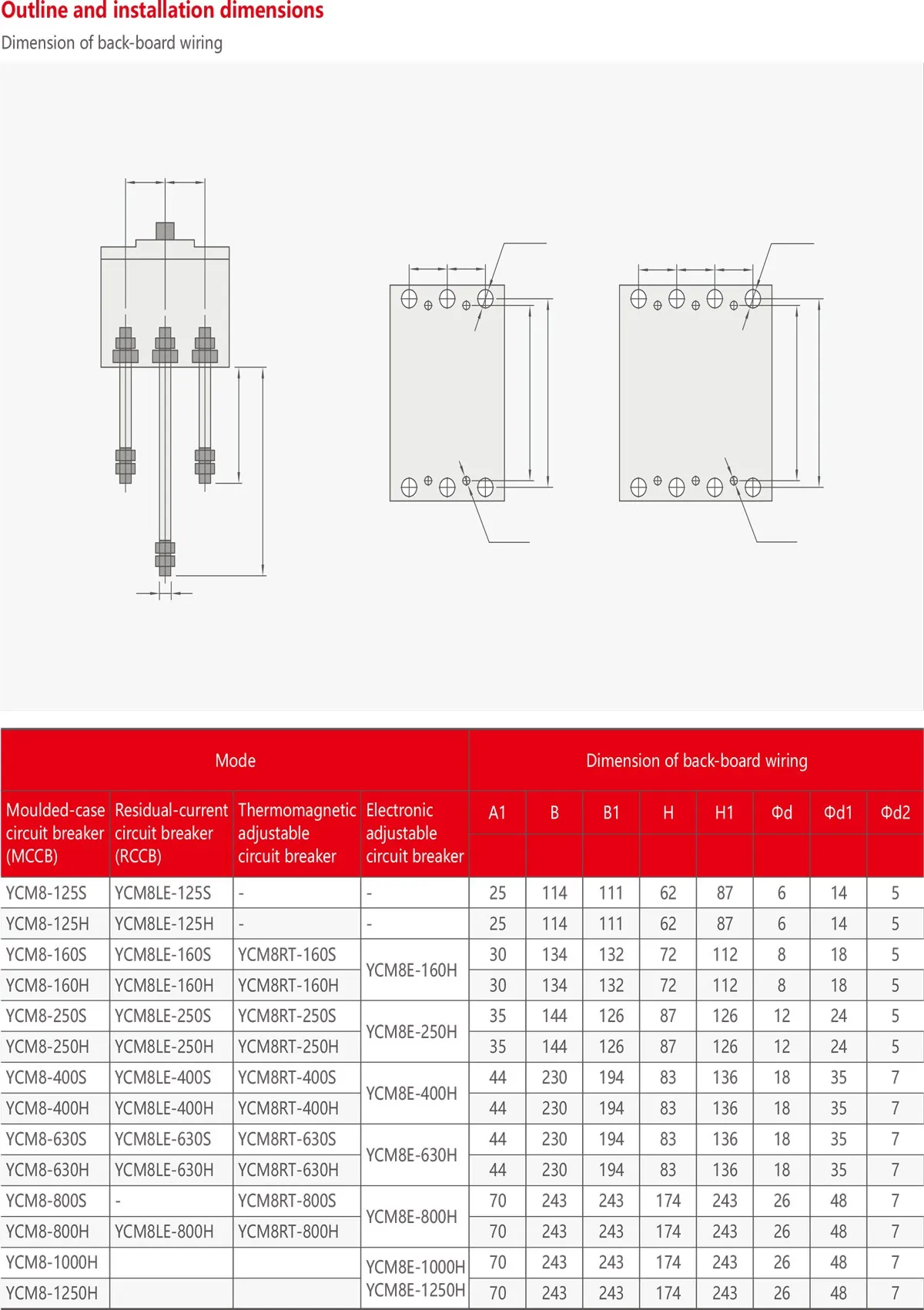

Габаритные и установочные размеры, мм

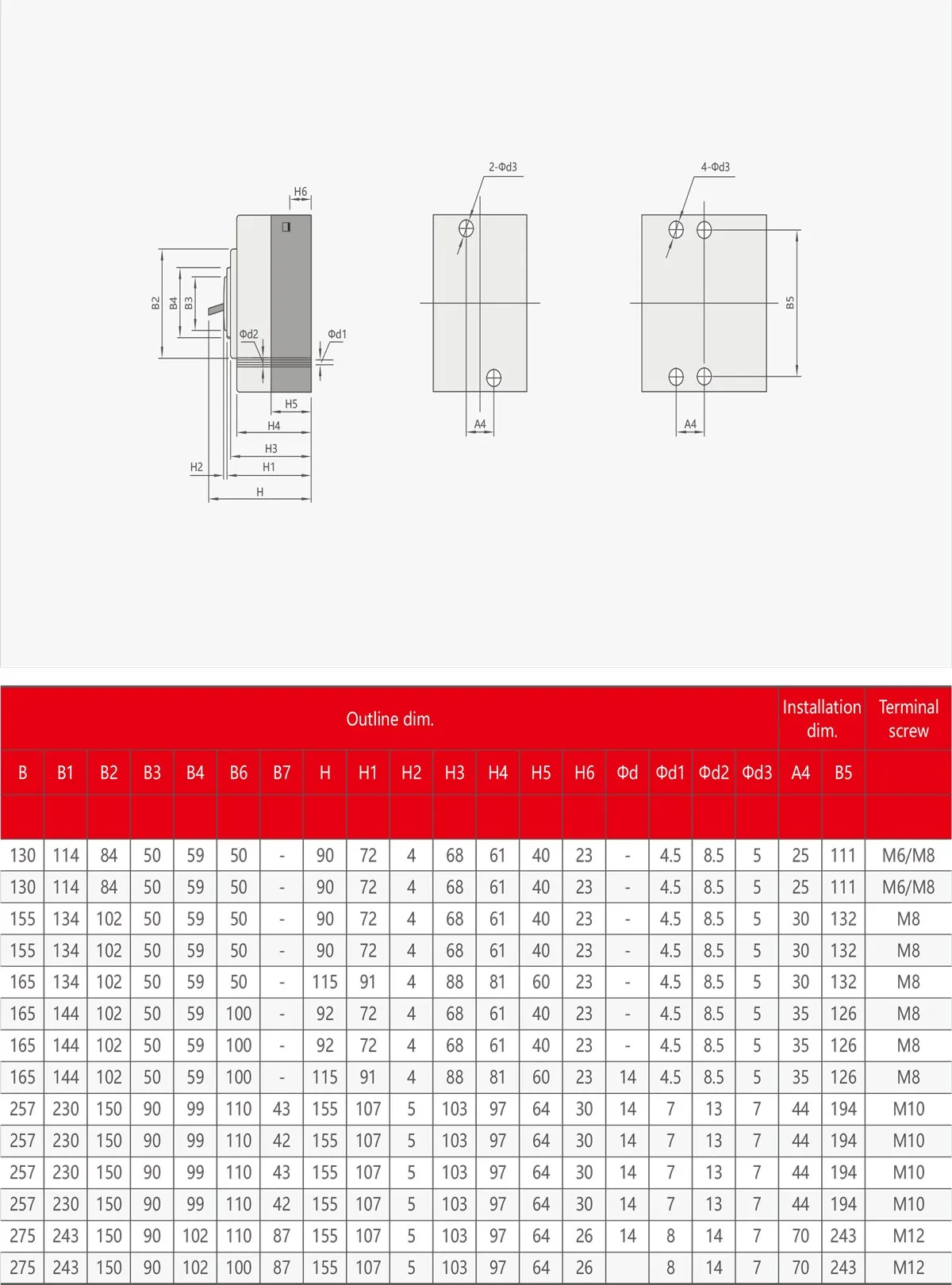

Габаритные и установочные размеры, мм
Габаритные и установочные размеры, мм

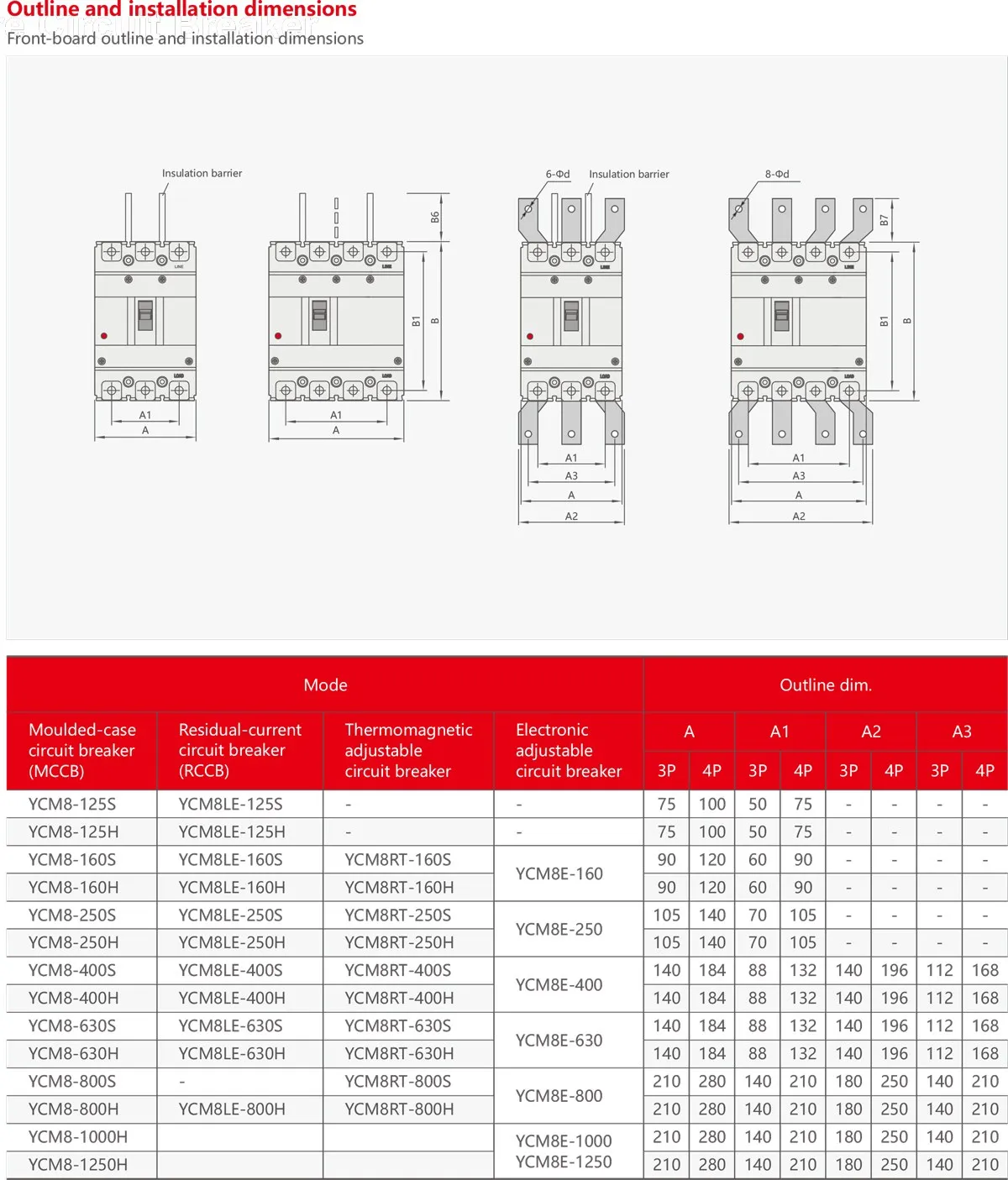

Габаритные и установочные размеры, мм
