Кулачковый переключатель LW28GS с замком
Кулачковый выключатель-разъединитель с блокировкой навесным замком, 20–160 А, 440 В.
- Серия
- LW28GS
- Номинальный ток In
- 20–160 А
- Число полюсов
- 3P, 4P
- Исполнение
- 1-0, 1-0-2
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 12 позиций
Фильтр
Номинальный ток In
Число полюсов
Исполнение
Найдено: 12 из 12 исполнений
| Исполнение | Номинальный ток In | Число полюсов | Исполнение | Артикул | Заявка |
|---|---|---|---|---|---|
| 20 А · 3P · 1-0Арт. E030159 | 20 А | 3P | 1-0 | E030159 | |
| 20 А · 4P · 1-0Арт. E030140 | 20 А | 4P | 1-0 | E030140 | |
| 25 А · 3P · 1-0Арт. E030160 | 25 А | 3P | 1-0 | E030160 | |
| 25 А · 4P · 1-0Арт. E030139 | 25 А | 4P | 1-0 | E030139 | |
| 32 А · 3P · 1-0Арт. E030161 | 32 А | 3P | 1-0 | E030161 | |
| 32 А · 3P · 1-0-2Арт. E030134 | 32 А | 3P | 1-0-2 | E030134 | |
| 32 А · 4P · 1-0Арт. E030138 | 32 А | 4P | 1-0 | E030138 | |
| 63 А · 3P · 1-0Арт. E030162 | 63 А | 3P | 1-0 | E030162 | |
| 63 А · 3P · 1-0-2Арт. E030133 | 63 А | 3P | 1-0-2 | E030133 | |
| 63 А · 4P · 1-0 | 63 А | 4P | 1-0 | — | |
| 125 А · 4P · 1-0Арт. E030136 | 125 А | 4P | 1-0 | E030136 | |
| 160 А · 4P · 1-0Арт. E030135 | 160 А | 4P | 1-0 | E030135 |
Нет исполнений с выбранными параметрами.
Описание
Выключатель LW28GS — исполнение универсального кулачкового переключателя LW28 для отключения питания станков и оборудования. Рукоятку можно заблокировать навесным замком в положении «0» (OFF) и в положении «1» (ON), чтобы исключить ошибочное включение и управление посторонними. Соответствует GB 14048.3 и IEC 60947-3.
Характеристики

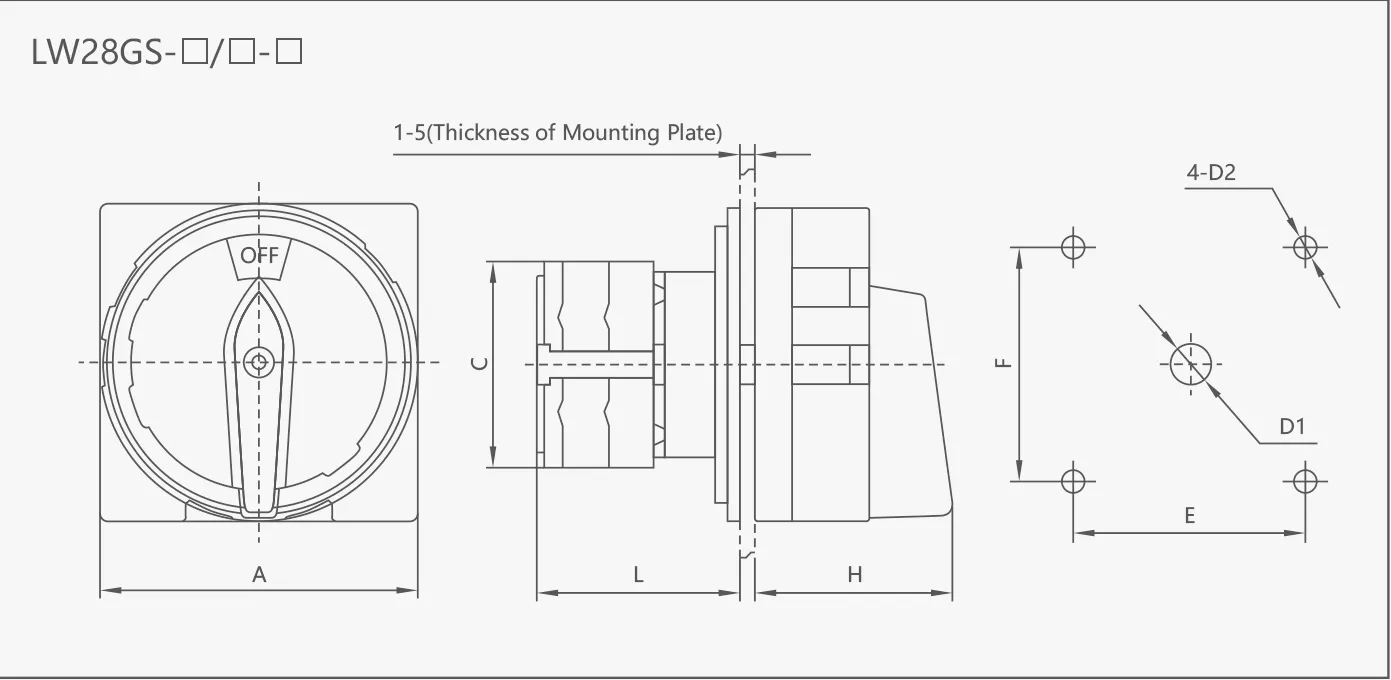

Габаритные и установочные размеры
| Модель | Размер панели | Размеры, мм | Установочные размеры, мм | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | C | L | H | E | F | D1 | D2 | ||
| LW28GS-20/04-1 | M1 | □48 | 43 | 42 | 33 | 36 | 36 | φ8,5 | φ4,5 |
| LW28GS-20/04-2 | M2 | □64 | 43 | 43 | 42 | 48 | 48 | φ10 | φ4,5 |
| LW28GS-25/04-1 | M1 | □48 | 45,2 | 50 | 33 | 36 | 36 | φ8,5 | φ4,5 |
| LW28GS-25/04-2 | M2 | □64 | 45,2 | 51 | 42 | 48 | 48 | φ10 | φ4,5 |
| LW28GS-32/04-2 | M2 | □64 | 58 | 55 | 42 | 48 | 48 | φ10 | φ4,5 |
| LW28GS-32/04-3 | M3 | □88 | 58 | 55 | 52 | 68 | 68 | φ13 | φ6 |
| LW28GS-63/04-2 | M2 | □64 | 66 | 72,5 | 42 | 48 | 48 | φ10 | φ4,5 |
| LW28GS-63/04-3 | M3 | □88 | 66 | 72,5 | 52 | 68 | 68 | φ13 | φ6 |
| LW28GS-125/04-3 | M3 | □88 | 84 | 88 | 52 | 68 | 68 | φ13 | φ6 |
| LW28GS-160/04-3 | M3 | □88 | 88 | 100 | 52 | 68 | 68 | φ13 | φ6 |
Технические характеристики
| Параметр | Условие | Ед. | LW28GS-20 | LW28GS-25 | LW28GS-32 | LW28GS-63 | LW28GS-125 | LW28GS-160 |
|---|---|---|---|---|---|---|---|---|
| Номинальное рабочее напряжение Ue | В | 440 | 440 | 440 | 440 | 440 | 440 | |
| Условный тепловой ток | А | 20 | 25 | 32 | 63 | 125 | 160 | |
| Номинальный рабочий ток | AC-21A, AC-22A | А | 20 | 25 | 32 | 63 | 100 | 150 |
| Номинальный рабочий ток | AC-23A | А | 15 | 22 | 30 | 57 | 90 | 135 |
| Мощность двигателя | AC-23A | кВт | 7,5 | 11 | 15 | 30 | 45 | 75 |
| Износостойкость без нагрузки | циклов | 8500 | 8500 | 8500 | 8500 | 8500 | 8500 | |
| Износостойкость под нагрузкой | циклов | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Общая износостойкость | циклов | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
