Реле импульсное YCIR
Импульсное реле 16 А, 1–4 полюса, управление кнопками из нескольких мест.
- Серия
- YCIR
- Напряжение питания
- 24 В DC, 230 В AC
- Исполнение
- YCIR-16/20
Исполнения 2 позиции
| Исполнение | Напряжение питания | Артикул | Заявка |
|---|---|---|---|
| 24 В DCАрт. D050103 | 24 В DC | D050103 | |
| 230 В ACАрт. D050100 | 230 В AC | D050100 |
Нет исполнений с выбранными параметрами.
Описание
Импульсное реле YCIR — механическое бистабильное реле: каждый импульс на катушке меняет состояние контактов. Применяется для управления освещением и другой нагрузкой из нескольких мест кнопочными выключателями, соединёнными параллельно. Состояние контактов сохраняется при пропадании питания.
Коммутируемый ток до 16 А, исполнения с катушками переменного и постоянного тока. На лицевой панели — рычаг ручного управления и переключатель «Авто / Откл.».

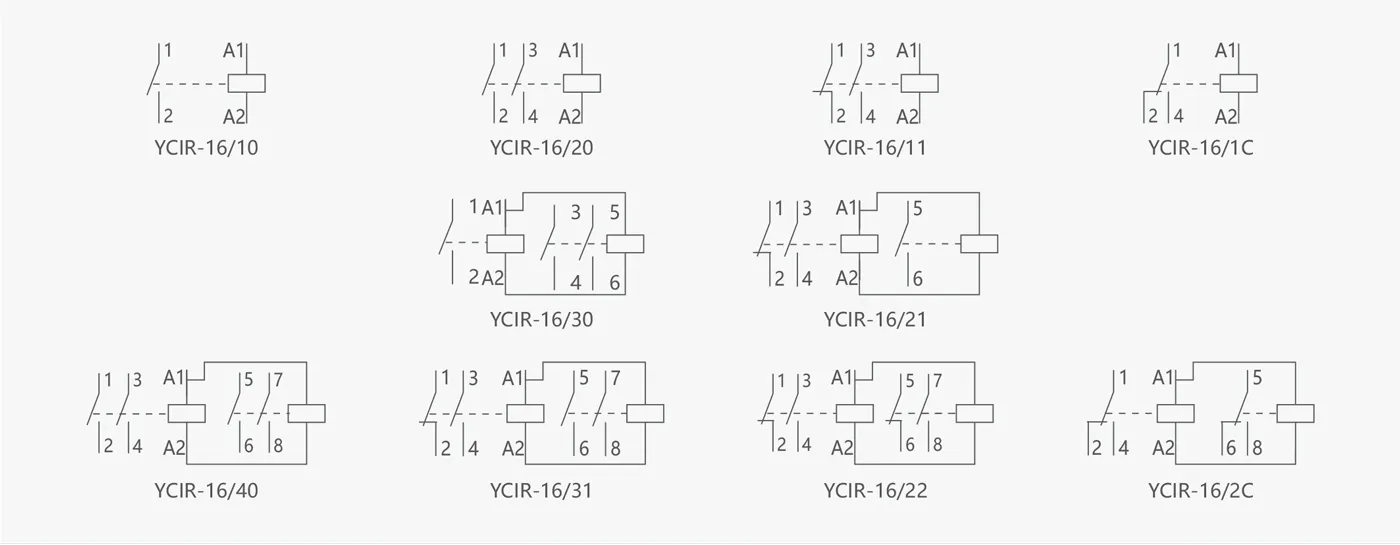

Обозначение: YCIR-16/□□ □ — номинальный ток 16 А; первая цифра — число замыкающих контактов, вторая — размыкающих (C — переключающий); затем напряжение катушки. Пример: YCIR-16/10 DC12V — 16 А, один замыкающий контакт, катушка 12 В постоянного тока.
Характеристики
Технические характеристики
| Тип | Данные | |||||
|---|---|---|---|---|---|---|
| Рассеиваемая мощность (в импульсе) | 19 В·А | |||||
| Управление кнопками с подсветкой | Максимальный ток 3 мА | |||||
| Порог срабатывания | Не менее 85 % Un | |||||
| Длительность управляющего сигнала | От 50 мс до 1 с (рекомендуется 200 мс) | |||||
| Время срабатывания | 50 мс | |||||
| Номинальное напряжение Ue | 1P, 2P, 3P, 4P | 250 В AC | ||||
| Номинальный ток | 16 А | |||||
| Частота | 50/60 Гц | |||||
| Напряжение управления, В | AC 24 В/DC 12 В, AC 48 В/DC 24 В, AC 110 В/DC 48 В, AC 230 В/DC 110 В | |||||
| Максимальное число операций в минуту | 5 | |||||
| Максимальное число переключений в сутки | 100 | |||||
| Износостойкость | 200 000 циклов(AC 21), 100 000 циклов(AC 22) | |||||
| Категория перенапряжения | IV | |||||
| Напряжение изоляции Ui | 440 В AC | |||||
| Степень загрязнения | 3 | |||||
| Номинальное импульсное выдерживаемое напряжение Uimp | 6 кВ | |||||
| Степень защиты (IEC 60529) | Только устройство | IP20 | ||||
| Устройство в модульном исполнении | IP40 (класс изоляции II) | |||||
| Рабочая температура | −5…+60 °C | |||||
| Температура хранения | −40…+70 °C | |||||
| Тропическое исполнение (IEC 60068-1) | Исполнение 2 (относительная влажность 95 % при 55 °C) | |||||
