Воздушный автоматический выключатель YCW3
Воздушный автоматический выключатель YCW3 на 200–6300 А, 400/690 В, с интеллектуальным расцепителем.
- Серия
- YCW3
- Номинальный ток In
- 400–6300 А
- Отключающая способность Icu
- 65–135 кА
- Типоразмер
- 1600–6300 А
- Исполнение
- выкатной, стационарный
- Число полюсов
- 3P
- Расцепитель
- 2M
- Род тока
- AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 31 позиция
Фильтр
Номинальный ток In
Отключающая способность Icu
Типоразмер
Исполнение
Найдено: 31 из 31 исполнения
| Исполнение | Номинальный ток In | Отключающая способность Icu | Типоразмер | Исполнение | Артикул | Заявка |
|---|---|---|---|---|---|---|
| 400 А · 65 кА · 1600 А · выкатной | 400 А | 65 кА | 1600 А | выкатной | — | |
| 400 А · 65 кА · 1600 А · стационарныйАрт. B040084 | 400 А | 65 кА | 1600 А | стационарный | B040084 | |
| 630 А · 65 кА · 1600 А · выкатной | 630 А | 65 кА | 1600 А | выкатной | — | |
| 630 А · 65 кА · 1600 А · стационарныйАрт. B040088 | 630 А | 65 кА | 1600 А | стационарный | B040088 | |
| 800 А · 65 кА · 1600 А · выкатной | 800 А | 65 кА | 1600 А | выкатной | — | |
| 800 А · 65 кА · 1600 А · стационарныйАрт. B040092 | 800 А | 65 кА | 1600 А | стационарный | B040092 | |
| 1000 А · 65 кА · 1600 А · выкатной | 1000 А | 65 кА | 1600 А | выкатной | — | |
| 1000 А · 65 кА · 1600 А · стационарныйАрт. B040096 | 1000 А | 65 кА | 1600 А | стационарный | B040096 | |
| 1250 А · 65 кА · 1600 А · выкатной | 1250 А | 65 кА | 1600 А | выкатной | — | |
| 1250 А · 65 кА · 1600 А · стационарныйАрт. B040100 | 1250 А | 65 кА | 1600 А | стационарный | B040100 | |
| 1600 А · 65 кА · 1600 А · выкатной | 1600 А | 65 кА | 1600 А | выкатной | — | |
| 1600 А · 65 кА · 1600 А · стационарныйАрт. B040104 | 1600 А | 65 кА | 1600 А | стационарный | B040104 | |
| 1000 А · 80 кА · 2000 А · выкатной | 1000 А | 80 кА | 2000 А | выкатной | — | |
| 1250 А · 80 кА · 2000 А · выкатной | 1250 А | 80 кА | 2000 А | выкатной | — | |
| 1250 А · 80 кА · 2000 А · стационарныйАрт. B040120 | 1250 А | 80 кА | 2000 А | стационарный | B040120 | |
| 1600 А · 80 кА · 2000 А · выкатной | 1600 А | 80 кА | 2000 А | выкатной | — | |
| 1600 А · 80 кА · 2000 А · стационарныйАрт. B040124 | 1600 А | 80 кА | 2000 А | стационарный | B040124 | |
| 2000 А · 80 кА · 2000 А · выкатной | 2000 А | 80 кА | 2000 А | выкатной | — | |
| 2000 А · 80 кА · 2000 А · стационарныйАрт. B040128 | 2000 А | 80 кА | 2000 А | стационарный | B040128 | |
| 2000 А · 100 кА · 3200 А · выкатной | 2000 А | 100 кА | 3200 А | выкатной | — | |
| 2000 А · 100 кА · 3200 А · стационарныйАрт. B040132 | 2000 А | 100 кА | 3200 А | стационарный | B040132 | |
| 2500 А · 100 кА · 3200 А · выкатной | 2500 А | 100 кА | 3200 А | выкатной | — | |
| 2500 А · 100 кА · 3200 А · стационарныйАрт. B040136 | 2500 А | 100 кА | 3200 А | стационарный | B040136 | |
| 3200 А · 100 кА · 3200 А · выкатной | 3200 А | 100 кА | 3200 А | выкатной | — | |
| 3200 А · 100 кА · 3200 А · стационарныйАрт. B040140 | 3200 А | 100 кА | 3200 А | стационарный | B040140 | |
| 3200 А · 120 кА · 4000 А · выкатнойАрт. B040284 | 3200 А | 120 кА | 4000 А | выкатной | B040284 | |
| 3200 А · 120 кА · 4000 А · стационарныйАрт. B040144 | 3200 А | 120 кА | 4000 А | стационарный | B040144 | |
| 4000 А · 120 кА · 4000 А · выкатной | 4000 А | 120 кА | 4000 А | выкатной | — | |
| 4000 А · 120 кА · 4000 А · стационарныйАрт. B040148 | 4000 А | 120 кА | 4000 А | стационарный | B040148 | |
| 5000 А · 135 кА · 6300 А · выкатной | 5000 А | 135 кА | 6300 А | выкатной | — | |
| 6300 А · 135 кА · 6300 А · выкатной | 6300 А | 135 кА | 6300 А | выкатной | — |
Нет исполнений с выбранными параметрами.
Описание
Воздушные автоматические выключатели YCW3 с интеллектуальным расцепителем применяются в сетях переменного тока 50/60 Гц напряжением 400 и 690 В с номинальным током от 200 до 6300 А. Распределяют электроэнергию и защищают цепи и оборудование от перегрузки, короткого замыкания, пониженного напряжения и однофазного замыкания на землю.
Применяются на электростанциях, промышленных предприятиях, в шахтах (исполнение 690 В) и в современных зданиях, в том числе с интеллектуальной системой управления распределением электроэнергии. Соответствуют IEC/EN 60947-2.
Особенности
- Пять типоразмеров на номинальный ток 200–6300 А, предельная отключающая способность до 135 кА при 400/415 В
- Интеллектуальный расцепитель: защита от перегрузки с длительной задержкой, от короткого замыкания с кратковременной задержкой и мгновенная; у 4P и 3P+N — защита от замыкания на землю

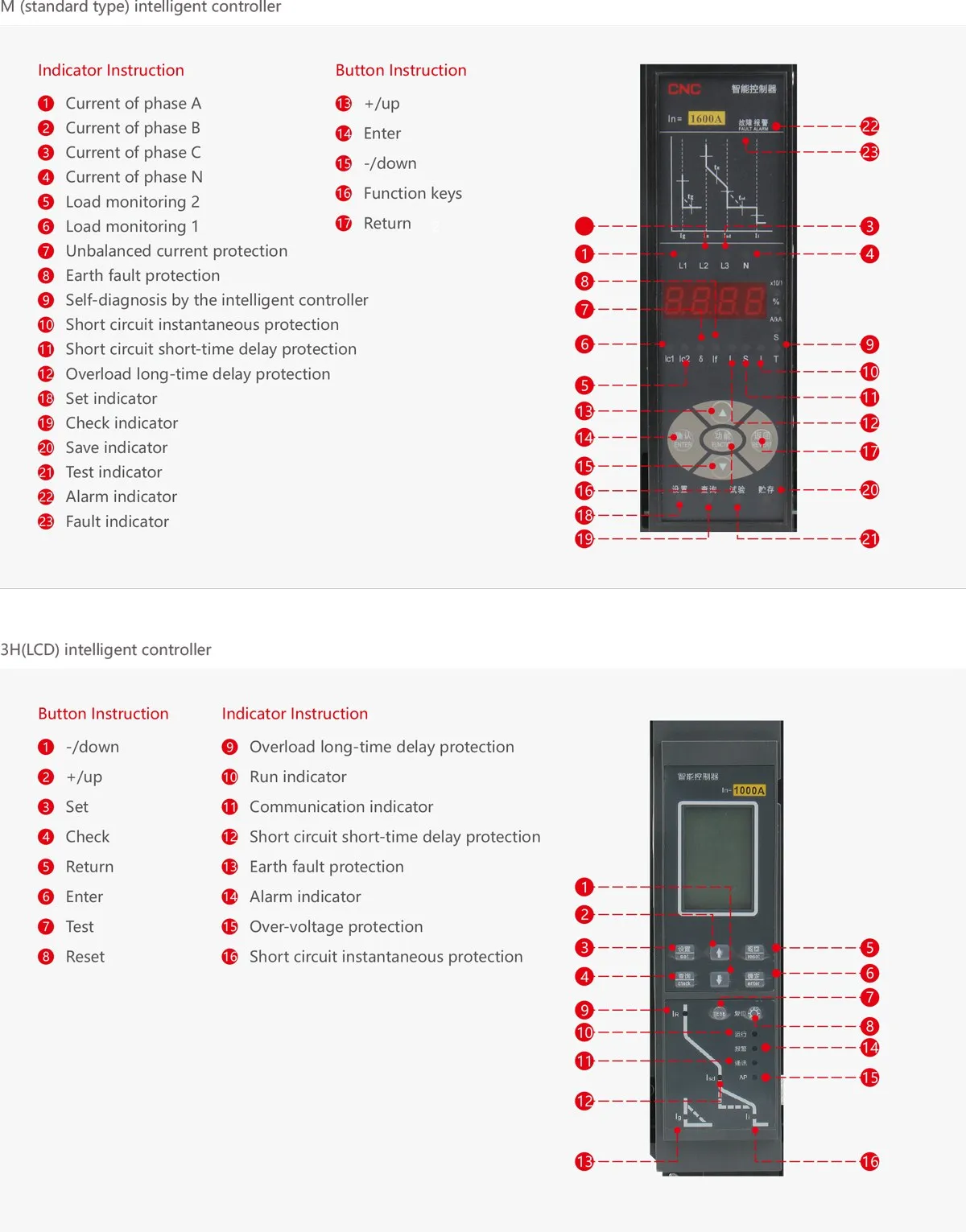

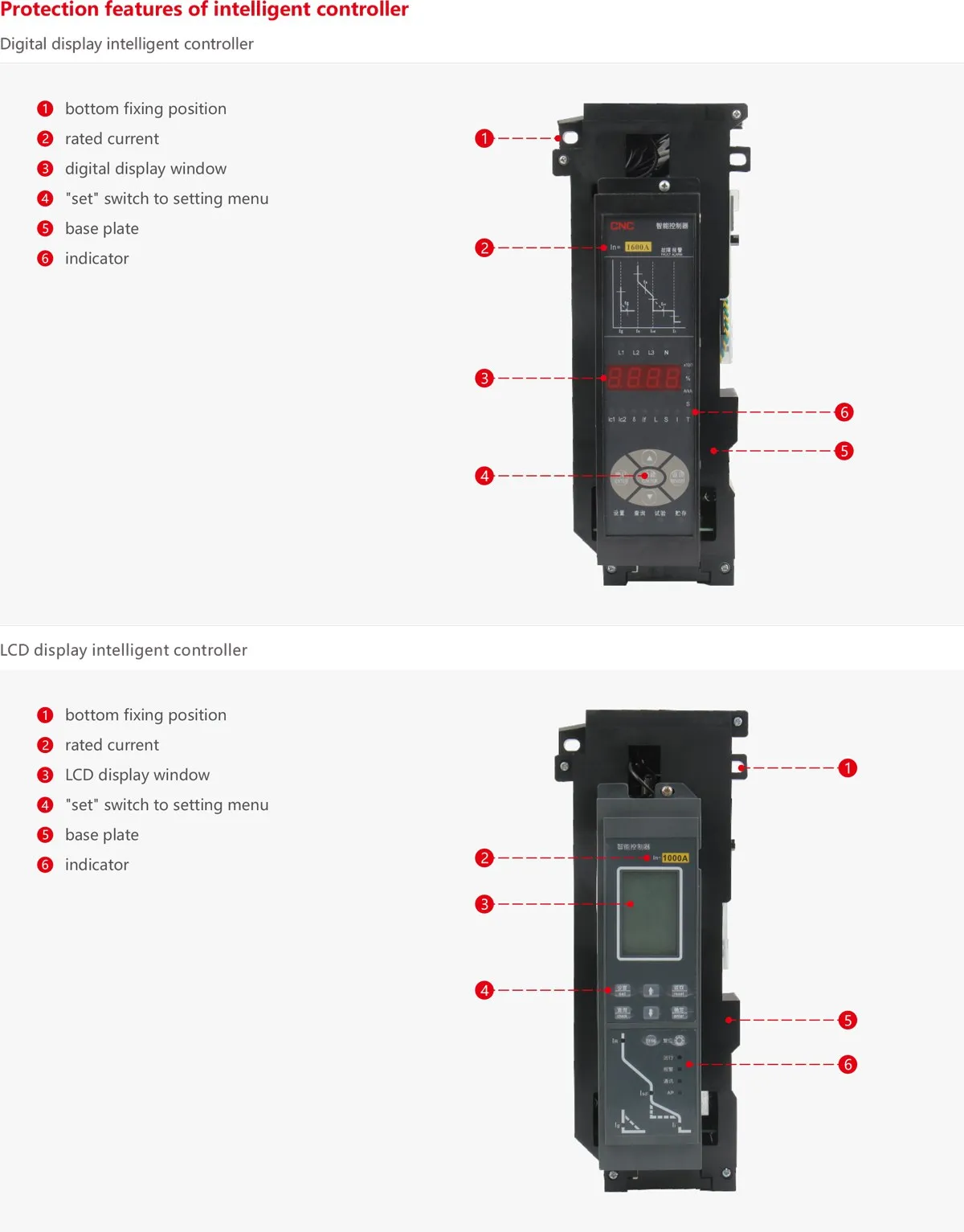

- Контроллеры с цифровым (2M, 2H) или ЖК-дисплеем (3M, 3H); исполнения H — с интерфейсом связи
- Стационарное и выкатное исполнение, горизонтальное или вертикальное присоединение
- Функция разъединения

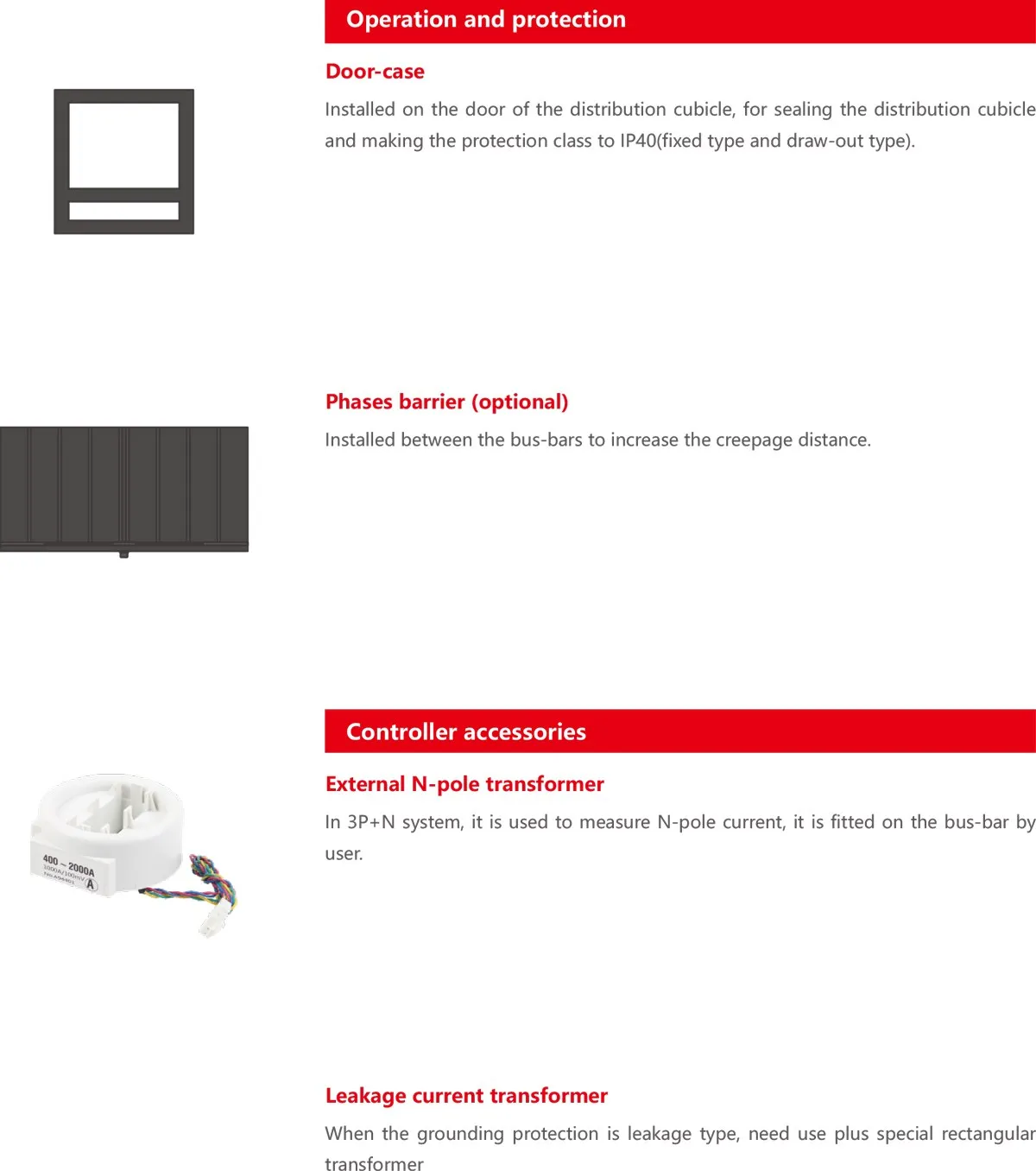

- Кожух двери распределительного шкафа (аксессуар) обеспечивает степень защиты IP40
Расшифровка обозначения
- YCW3
- Воздушный автоматический выключатель
- ①
- Типоразмер и номинальный ток
- 1600: 200, 400, 630, 800, 1000, 1250, 1600 А
- 2000: 630, 800, 1000, 1250, 1600, 2000 А
- 3200: 2000, 2500, 3200 А
- 4000: 2500, 3200, 4000 А
- 6300: 4000, 5000, 6300 А
- ②
- Число полюсов
- 3 — по умолчанию
- 4
- ③
- Исполнение
- стационарное — горизонтальное или вертикальное присоединение
- выкатное — горизонтальное или вертикальное присоединение
- ④
- Контроллер
- 2M — цифровой дисплей
- 3M — ЖК-дисплей
- 2H — цифровой дисплей и интерфейс связи
- 3H — ЖК-дисплей и интерфейс связи
- ⑤
- Стандартные аксессуары
- независимый расцепитель: AC 220/230, 380/400 В, DC 220, 110 В
- расцепитель минимального напряжения: AC 220/230, 380/400 В, мгновенный или с задержкой
- включающий электромагнит: AC 220/230, 380/400 В, DC 220, 110 В
- электропривод взвода пружин: AC 220/230, 380/400 В, DC 220, 110 В
- вспомогательные контакты: 4НО + 4НЗ, 2НО + 6НЗ, 3НО + 3НЗ; у YCW3-1600 — только 4НО + 4НЗ
- ⑥

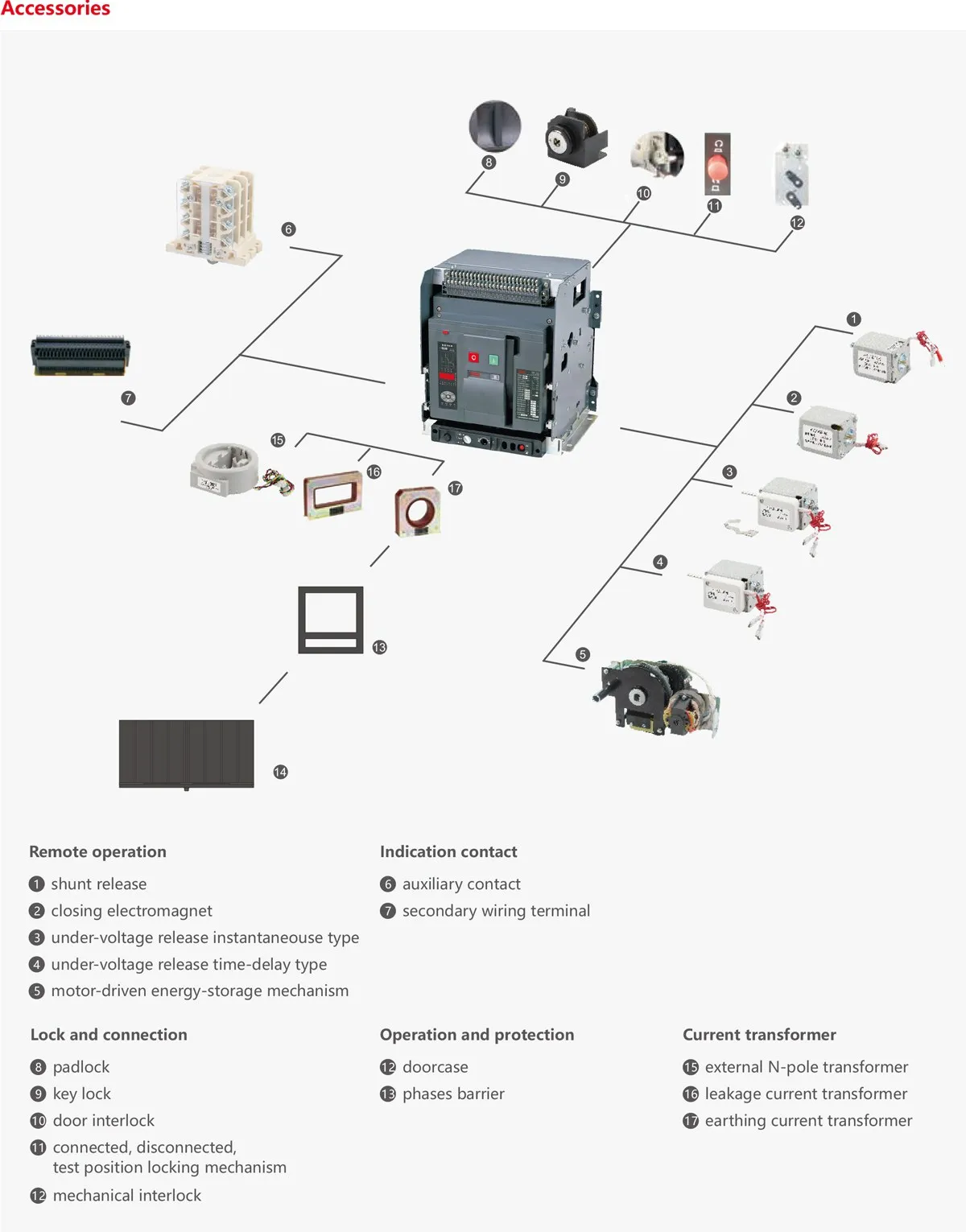

- Дополнительные аксессуары

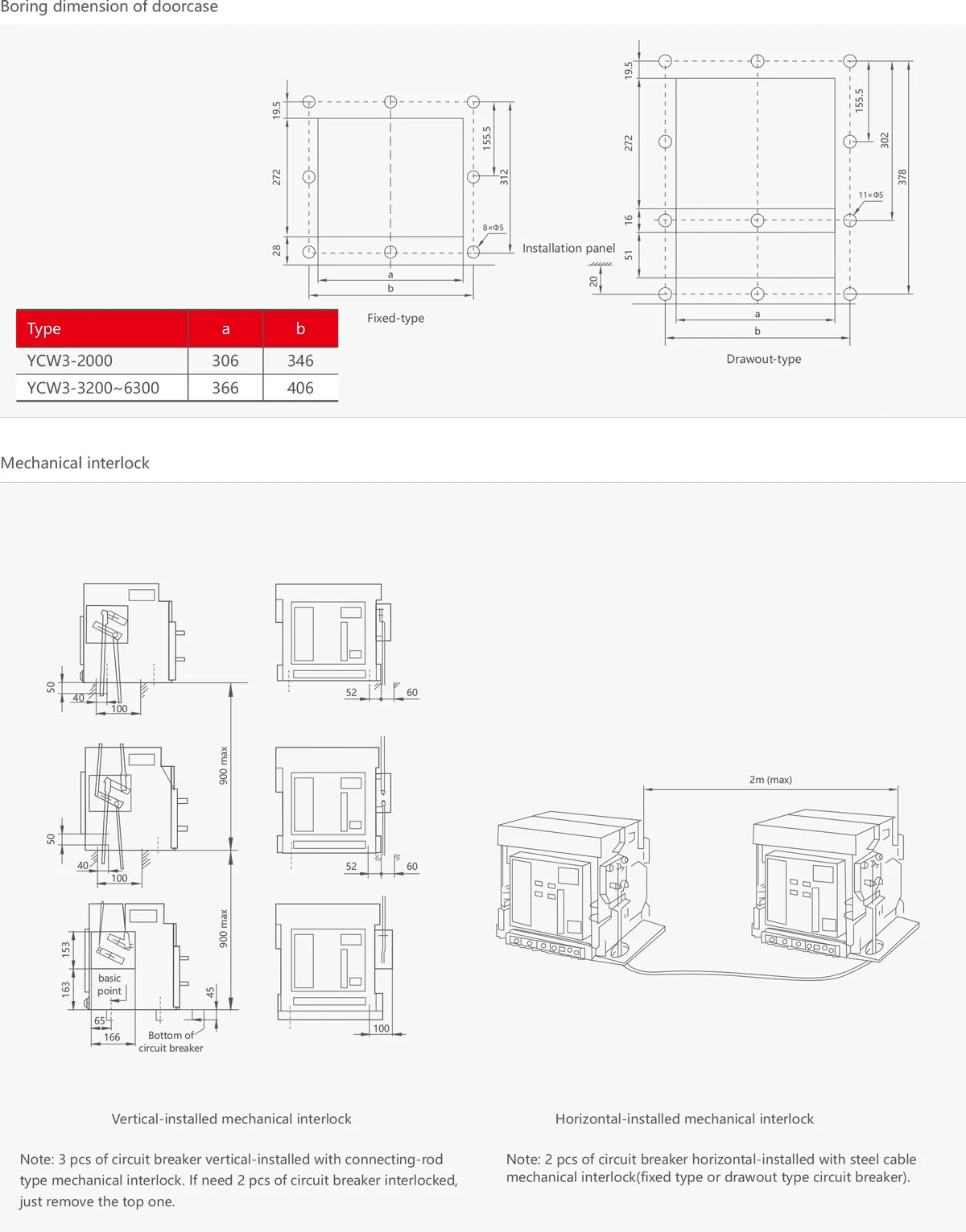

- механическая блокировка одного, двух или трёх выключателей
- система автоматического ввода резерва
- трансформатор тока нейтрали
При заказе укажите типоразмер, номинальный ток, число полюсов, исполнение и напряжение цепей управления.
Характеристики
Технические характеристики · IEC/EN 60947-2
| Параметр | Ед. | Значение |
|---|---|---|
| Основные параметры | ||
| Число полюсов | 3, 4 | |
| Номинальное рабочее напряжение Ue | В | 400/415, 660/690 |
| Номинальное напряжение изоляции Ui | В | 1000 |
| Номинальное импульсное выдерживаемое напряжение Uimp | кВ | 12 |
| Номинальная частота | Гц | 50/60 |
| Функция разъединения | Есть | |
| Условия эксплуатации | ||
| Температура окружающей среды | −5…+40 °C, среднесуточная не выше +35 °C; контроллеры типов L и M — от −40 до +70 °C | |
| Высота над уровнем моря | м | не более 2000 |
| Степень загрязнения | 3 | |
| Категория перенапряжения | главная цепь и катушка расцепителя минимального напряжения — IV; остальные вспомогательные цепи и цепи управления — III | |
| Монтажное положение | вертикальное, отклонение от вертикали не более ±5° | |
Номинальные токи по типоразмерам
| Параметр | Ед. | Значение |
|---|---|---|
| YCW3-1600 | А | 200, 400, 630, 800, 1000, 1250, 1600 |
| YCW3-2000 | А | 630, 800, 1000, 1250, 1600, 2000 |
| YCW3-3200 | А | 2000, 2500, 3200 |
| YCW3-4000 | А | 2500, 3200, 4000 |
| YCW3-6300 | А | 4000, 5000, 6300 |
Отключающая способность, срок службы и размеры
| Параметр | Условие | Ед. | YCW3-1600 | YCW3-2000 | YCW3-3200 | YCW3-4000 | YCW3-6300 |
|---|---|---|---|---|---|---|---|
| Отключающая способность | |||||||
| Предельная отключающая способность Icu | 400/415 В | кА | 65 | 80 | 100 | 120 | 135 |
| Предельная отключающая способность Icu | 660/690 В | кА | 50 | 65 | 85 | 85 | 100 |
| Рабочая отключающая способность Ics | 400/415 В | кА | 55 | 65 | 80 | 100 | 135 |
| Рабочая отключающая способность Ics | 660/690 В | кА | 42 | 65 | 70 | 85 | 100 |
| Кратковременно выдерживаемый ток Icw, 1 с | 400/415 В | кА | 50 | 65 | 80 | 100 | 135 |
| Кратковременно выдерживаемый ток Icw, 1 с | 660/690 В | кА | 42 | 65 | 70 | 85 | 100 |
| Номинальная включающая способность Icm | 400/415 В | кА | 110 | 176 | 220 | 264 | 297 |
| Номинальная включающая способность Icm | 660/690 В | кА | 77 | 143 | 154 | 187 | 220 |
| Срок службы | |||||||
| Коммутационная износостойкость | циклов | 8000 | 8000 | 8000 | 6000 | 1500 | |
| Механическая износостойкость | с обслуживанием | циклов | 30 000 | 30 000 | 20 000 | 20 000 | 5000 |
| Механическая износостойкость | без обслуживания | циклов | 20 000 | 15 000 | 12 500 | 10 000 | 2500 |
| Габаритные размеры Ш × В × Г | |||||||
| Выкатное исполнение | 3P | мм | 285×345×351 | 375×451×432 | 435×486×439 | 435×486×439 | 930×486×439 |
| Выкатное исполнение | 4P | мм | 352×345×351 | 470×451×432 | 550×486×439 | 550×486×439 | — |
| Стационарное исполнение | 3P | мм | 254×251×320 | 362×362×395 | 426×378×395 | 426×378×395 | — |
| Стационарное исполнение | 4P | мм | 324×251×320 | 457×362×395 | 537×378×395 | 537×378×395 | — |
YCW3-6300 выпускается только в выкатном исполнении 3P.

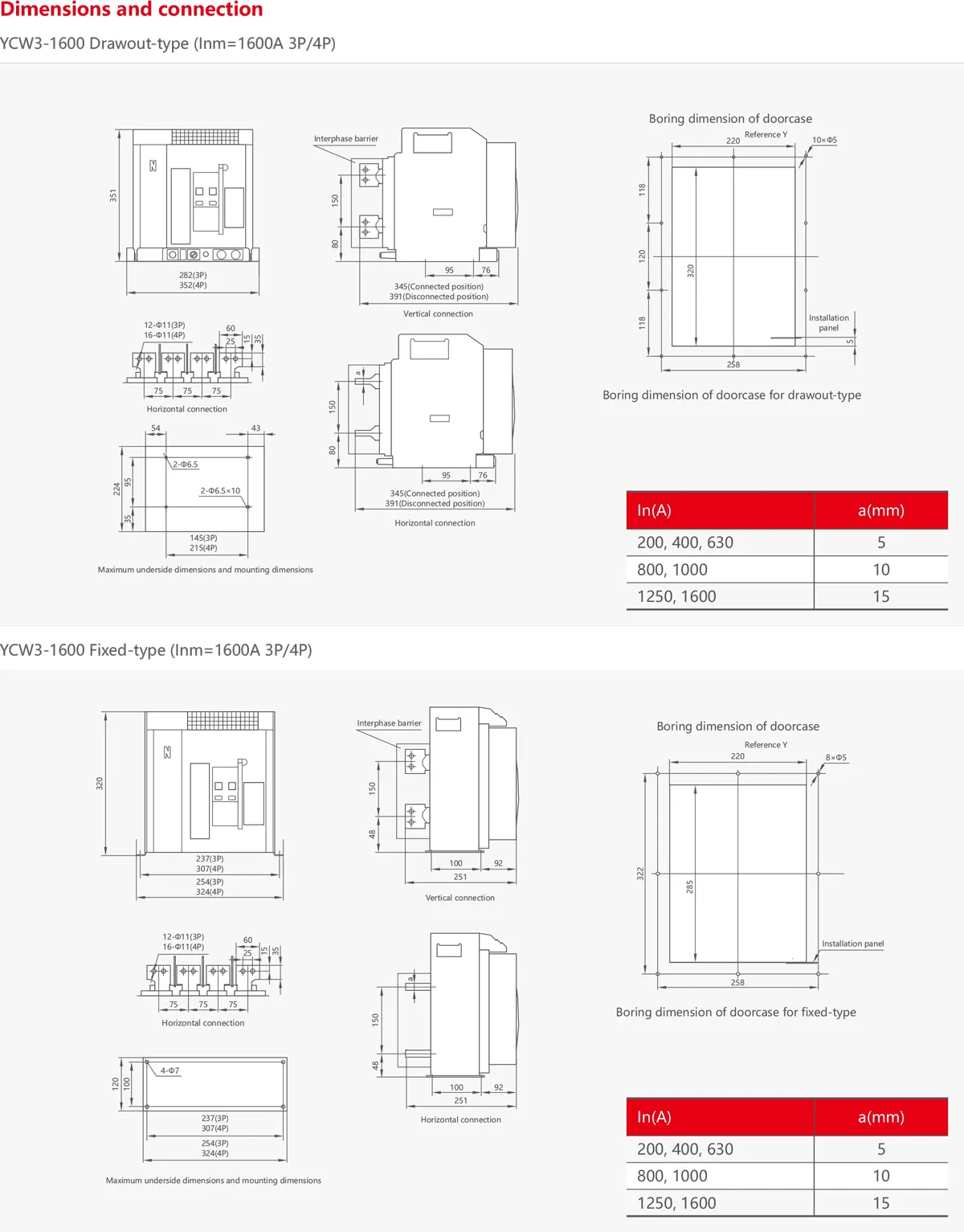

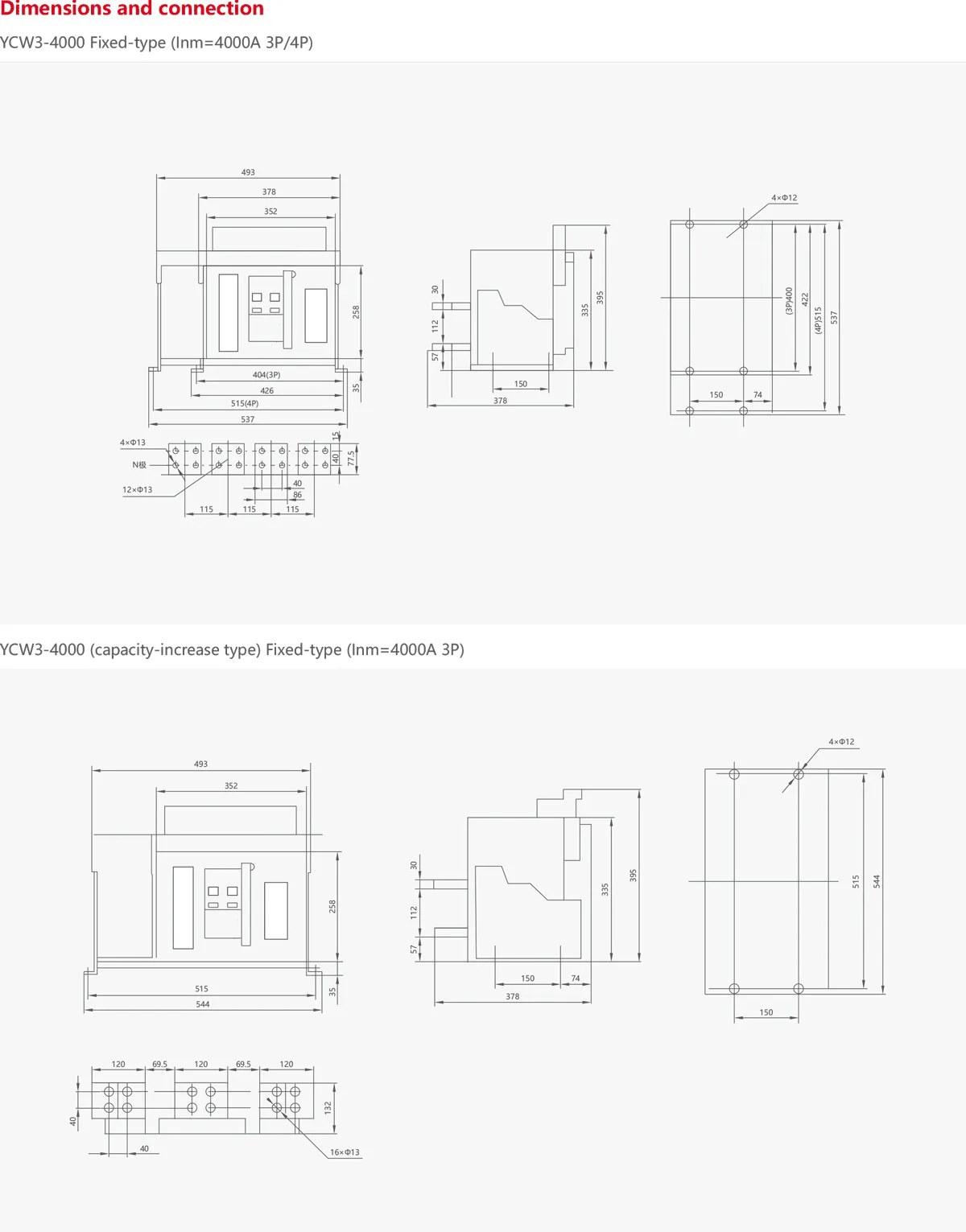

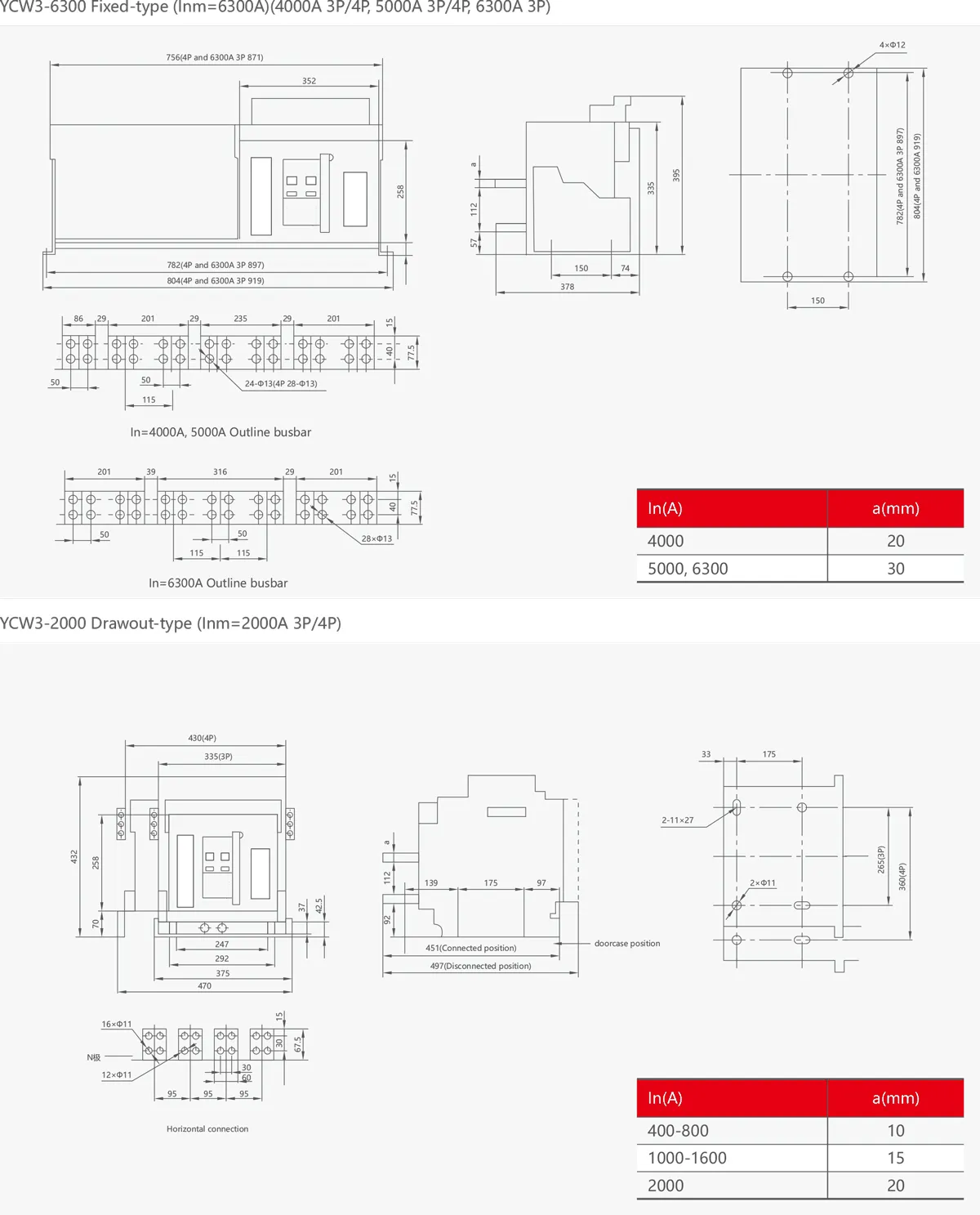

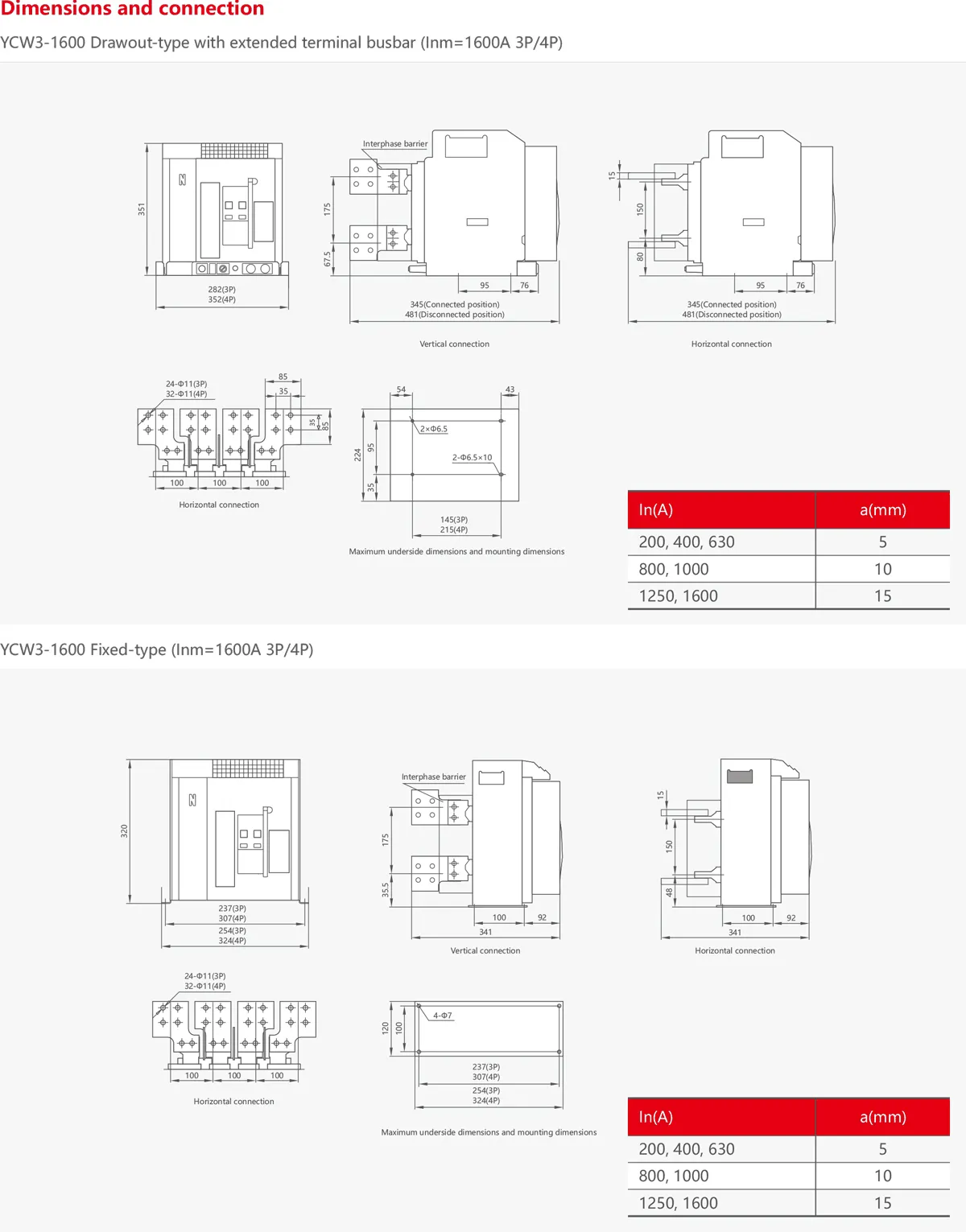

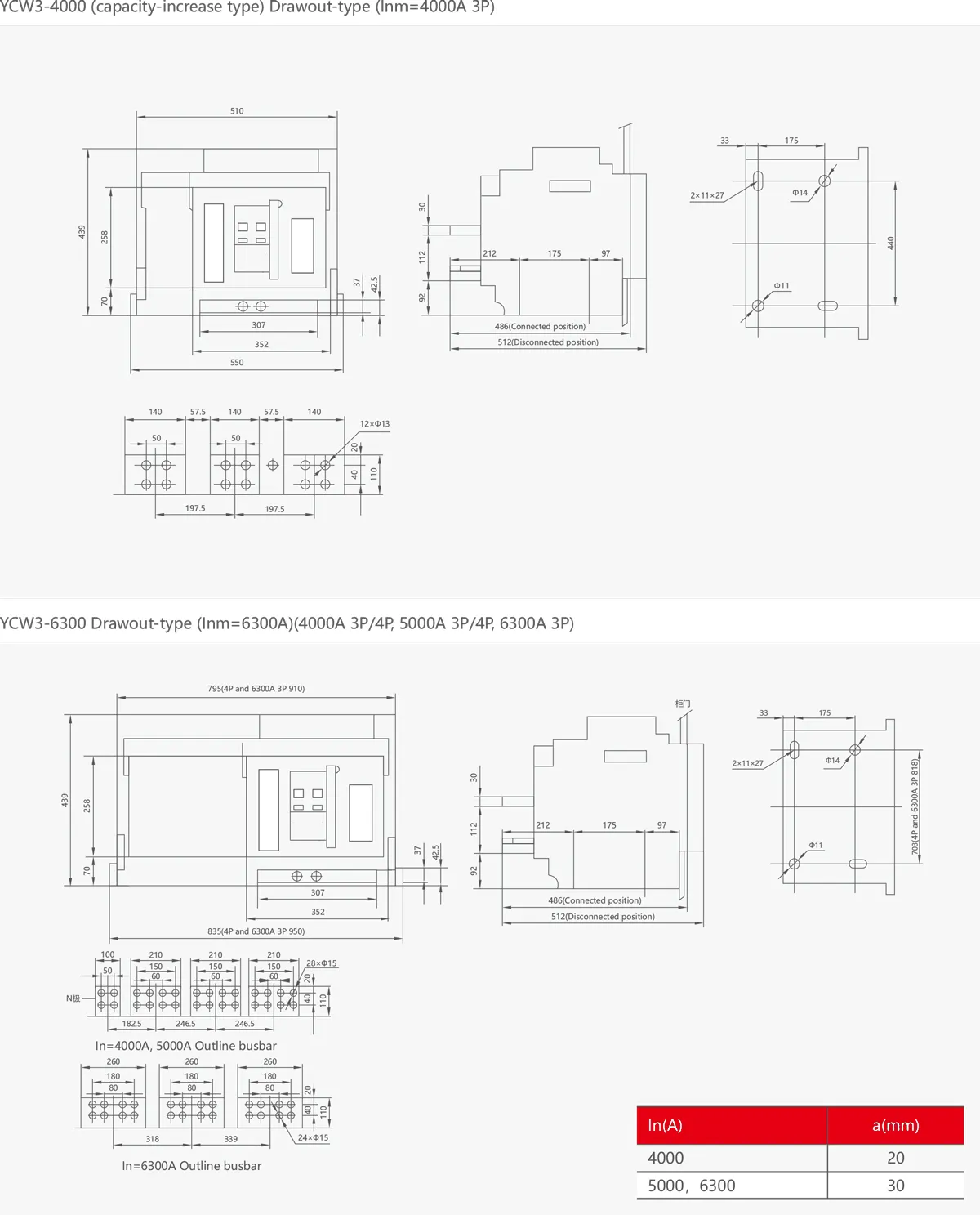

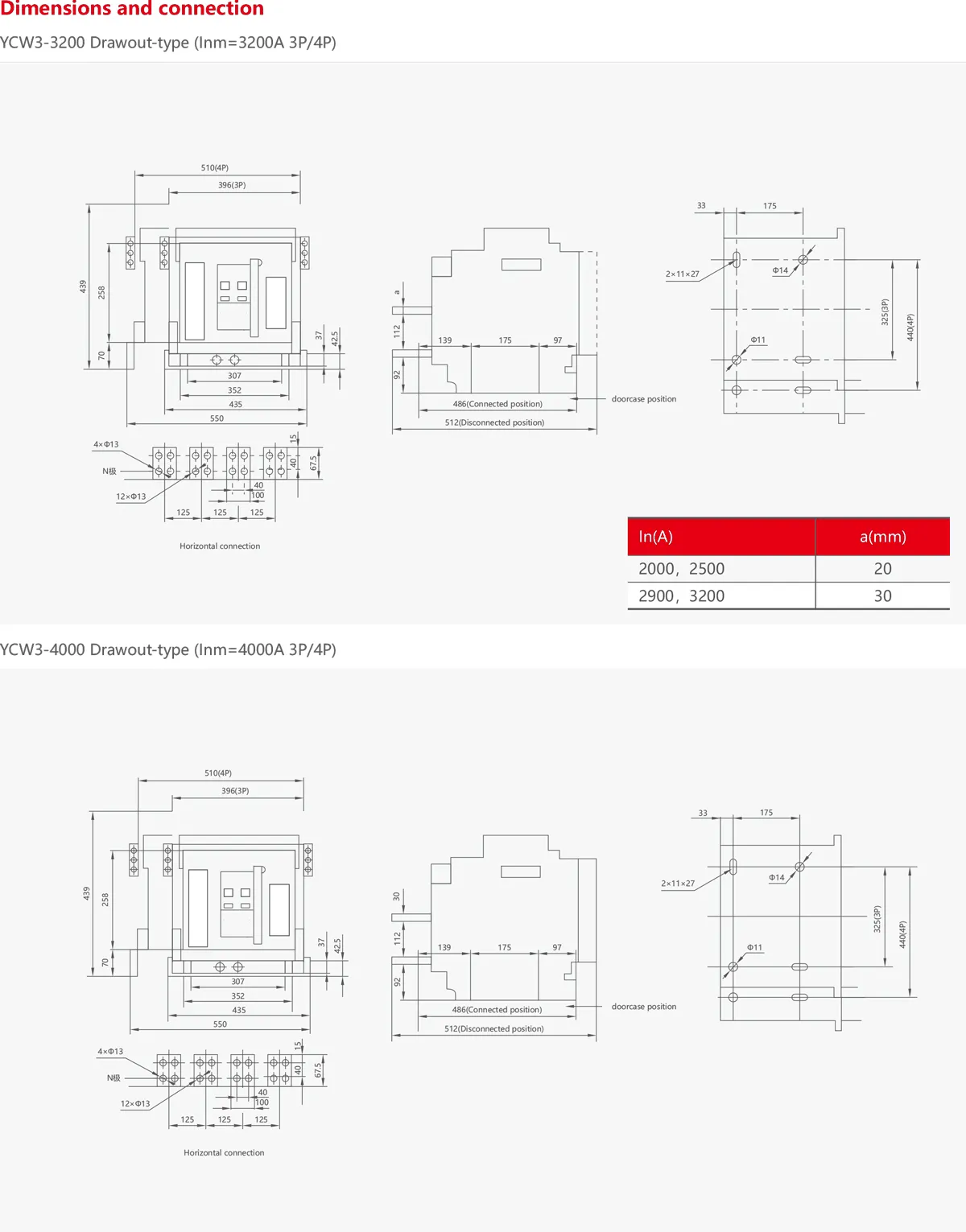

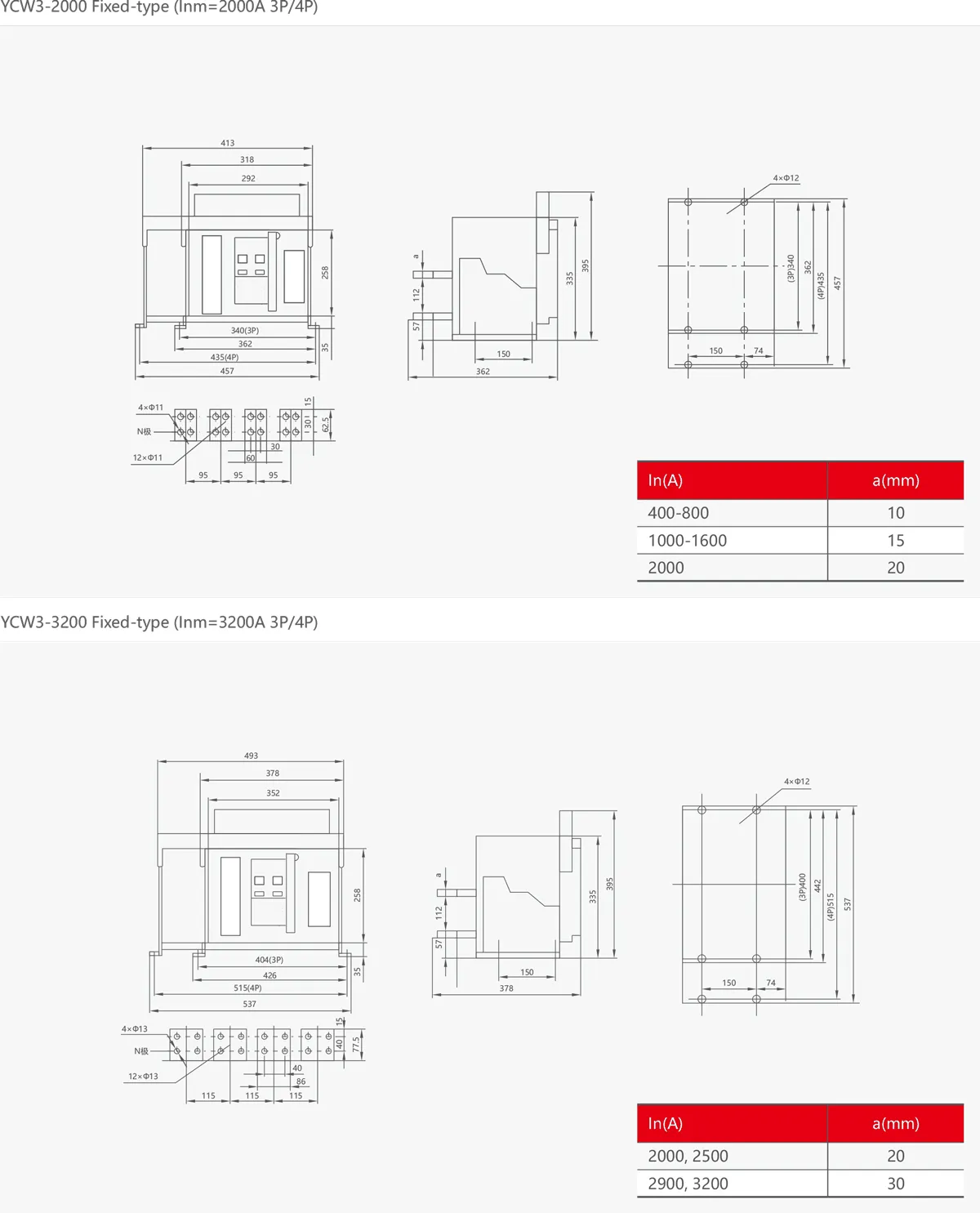

Чертежи и схемы
