Автоматический выключатель в литом корпусе YCM1 с термомагнитным расцепителем

Автоматический выключатель в литом корпусе YCM1 на 10–1600 А, исполнения L и M, до 690 В.

Серия
YCM1
Номинальный ток In
10–800 А
Отключающая способность Icu
25–50 кА
Типоразмер
63–800 А
Число полюсов
3P
Расцепитель
термомагнитный
Род тока
AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 47Документы · 18

Исполнения 47 позиций

Фильтр
Номинальный ток In
Отключающая способность Icu
Типоразмер
ИсполнениеНоминальный ток InОтключающая способность IcuТипоразмерАртикул
40 А · 25 кА · 63 ААрт. B00000640 А25 кА63 АB000006
63 А · 25 кА · 63 ААрт. B00000863 А25 кА63 АB000008
10 А · 35 кА · 125 ААрт. B00002610 А35 кА125 АB000026
16 А · 35 кА · 125 ААрт. B00002816 А35 кА125 АB000028
20 А · 35 кА · 125 ААрт. B00003020 А35 кА125 АB000030
20 А · 50 кА · 125 ААрт. B00005620 А50 кА125 АB000056
25 А · 35 кА · 125 ААрт. B00003225 А35 кА125 АB000032
25 А · 50 кА · 125 ААрт. B00005925 А50 кА125 АB000059
32 А · 35 кА · 125 ААрт. B00003432 А35 кА125 АB000034
32 А · 50 кА · 125 ААрт. B00006232 А50 кА125 АB000062
40 А · 35 кА · 125 ААрт. B00003640 А35 кА125 АB000036
40 А · 50 кА · 125 ААрт. B00006540 А50 кА125 АB000065
50 А · 35 кА · 125 ААрт. B00003850 А35 кА125 АB000038
50 А · 50 кА · 125 ААрт. B00006850 А50 кА125 АB000068
63 А · 35 кА · 125 ААрт. B00004063 А35 кА125 АB000040
63 А · 50 кА · 125 ААрт. B00007163 А50 кА125 АB000071
80 А · 35 кА · 125 ААрт. B00004480 А35 кА125 АB000044
80 А · 50 кА · 125 ААрт. B00007480 А50 кА125 АB000074
100 А · 35 кА · 125 ААрт. B000046100 А35 кА125 АB000046
100 А · 50 кА · 125 ААрт. B000077100 А50 кА125 АB000077
125 А · 35 кА · 125 ААрт. B000048125 А35 кА125 АB000048
125 А · 50 кА · 125 ААрт. B000080125 А50 кА125 АB000080
100 А · 35 кА · 250 ААрт. B000084100 А35 кА250 АB000084
125 А · 35 кА · 250 ААрт. B000086125 А35 кА250 АB000086
140 А · 35 кА · 250 ААрт. B000088140 А35 кА250 АB000088
140 А · 50 кА · 250 ААрт. B000108140 А50 кА250 АB000108
150 А · 35 кА · 250 ААрт. B000090150 А35 кА250 АB000090
160 А · 35 кА · 250 ААрт. B000092160 А35 кА250 АB000092
160 А · 50 кА · 250 ААрт. B000111160 А50 кА250 АB000111
180 А · 35 кА · 250 ААрт. B000094180 А35 кА250 АB000094

Описание

Автоматические выключатели в литом корпусе YCM1 предназначены для сетей переменного тока 50 Гц с напряжением изоляции 800 В (YCM1-63 — 500 В), рабочим напряжением до 690 В (YCM1-63 — 400 В) и током до 1600 А. Распределяют электроэнергию и защищают оборудование от перегрузки, короткого замыкания и пониженного напряжения; могут защищать двигатели при нечастом пуске. Применяются в том числе на судах. Соответствуют IEC 60947-2.

По предельной отключающей способности Icu выпускаются исполнения L (стандартное) и M (повышенное). Компактные размеры, высокая отключающая способность, короткий выброс дуги, стойкость к вибрации. У трёхполюсных выключателей габаритов 63–630 А есть исполнение с прозрачной крышкой. Установка вертикальная или горизонтальная.

Условия эксплуатации: температура −5…+40 °C (среднесуточная не выше +35 °C, для термомагнитных расцепителей уставки заданы при +40 °C); высота до 2000 м; степень загрязнения 3; относительная влажность не более 50 % при +40 °C.

Расшифровка обозначения

YC
Код производителя
M
Автоматический выключатель в литом корпусе
1
Номер разработки
①
Типоразмер (ток корпуса), А
  • 63, 125, 160, 250, 400, 630, 800, 1250, 1600
②
Отключающая способность Icu
  • L — стандартная
  • M — повышенная
③
Способ управления
  • без обозначения — рукояткой на выключателе
  • Z — поворотной рукояткой
  • P — моторным приводом
④
Число полюсов
  • 2, 3 или 4 — набор зависит от типоразмера
⑤
Назначение
  • без обозначения — распределение электроэнергии
  • 2 — защита двигателей
⑥
Полюс N четырёхполюсного выключателя
  • A — без расцепителя, всегда замкнут
  • B — без расцепителя, включается и отключается вместе с остальными полюсами

Характеристики

Технические характеристики YCM1

МодельКлассПолюсаIn, АUi, ВUimp, ВUe, ВIcu при 400 В, кАIcu при 690 В, кАIcs при 400 В, кАIcs при 690 В, кАРасстояние выброса дуги, ммЭлектрический срок службы, цикловМеханический срок службы, циклов
YCM1-63L310, 16, 20, 25, 32, 40, 50, 635006000AC 40025—18—5015008500
YCM1-63M3, 410, 16, 20, 25, 32, 40, 50, 635006000AC 40050—25—5015008500
YCM1-125L2, 3, 410, 16, 20, 25, 32, 40, 50, 63, 80, 100, 1258008000AC 400/6903582245015008500
YCM1-125M2, 3, 410, 16, 20, 25, 32, 40, 50, 63, 80, 100, 1258008000AC 400/69050102555015008500
YCM1-160L320, 25, 32, 40, 50, 63, 80, 100, 125, 140, 1608008000AC 400/6903582245015008500
YCM1-250L2, 3, 4100, 125, 140, 160, 180, 200, 225, 2508008000AC 400/6903582245010007000
YCM1-250M2, 3, 4100, 125, 140, 160, 180, 200, 225, 2508008000AC 400/69050102555010007000
YCM1-400L3225, 250, 315, 350, 4008008000AC 400/690501035510010004000
YCM1-400M4225, 250, 315, 350, 4008008000AC 400/6906520421010010004000
YCM1-630L3400, 500, 6308008000AC 400/690501035510010004000
YCM1-630M4400, 500, 6308008000AC 400/6906520421010010004000
YCM1-800M3, 4630, 700, 8008008000AC 400/690753050151005002500
YCM1-1250M3800, 1000, 12508008000AC 400/690853050151005002500
YCM1-1600M316008008000AC 400/690853050151005002500

Класс L — стандартная, M — повышенная отключающая способность. Число полюсов перенесено так, как оно стоит над колонками классов в таблице производителя.

Габаритные и установочные размеры, мм

ТипГабаритные размерыУстановочные размеры
WLHW1W2L1H1H2ABΦd
YCM1-63L781357450—1569228251173,5
YCM1-63M78135825010315610028251173,5
YCM1-125L921506860—2008824301294,5
YCM1-125M92150866012220010524301294,5
YCM1-160L931517660—2009624301294,5
YCM1-250L1071658670—21511024351265
YCM1-250M1071651037014221512724351265
YCM1-400L1502571079619835716238441947
YCM1-400M1502571079619835716238441947
YCM1-630L18227111211624037016542582007
YCM1-630M18227111211624037016542582007
YCM1-800M21028011614028038516842702437
YCM1-1250M, YCM1-1600M210406158140—610193607037511

Буквенные обозначения размеров — на чертеже «Габаритные и установочные размеры».

Моторный привод

МодельA, ммB, ммC, ммD, ммE, ммРабочий ток Ie, АМеханический ресурс, цикловМощность двигателя, Вт
YCM1-63251177410279≤ 0,514 00014
YCM1-100301299011677≤ 0,514 00014
YCM1-250351269011677≤ 0,514 00014
YCM1-40044194130176115≤ 2500035
YCM1-63058200130176115≤ 2500035
YCM1-80070243130176115≤ 2500035
YCM1-125070300130176115≤ 2500035
YCM1-160070300130176115≤ 2250035

Размеры A–E — на чертеже моторного привода.

Коды аксессуаров

Встроенные аксессуарыЭлектромагнитный расцепительКомбинированный расцепитель
Без аксессуаров200300

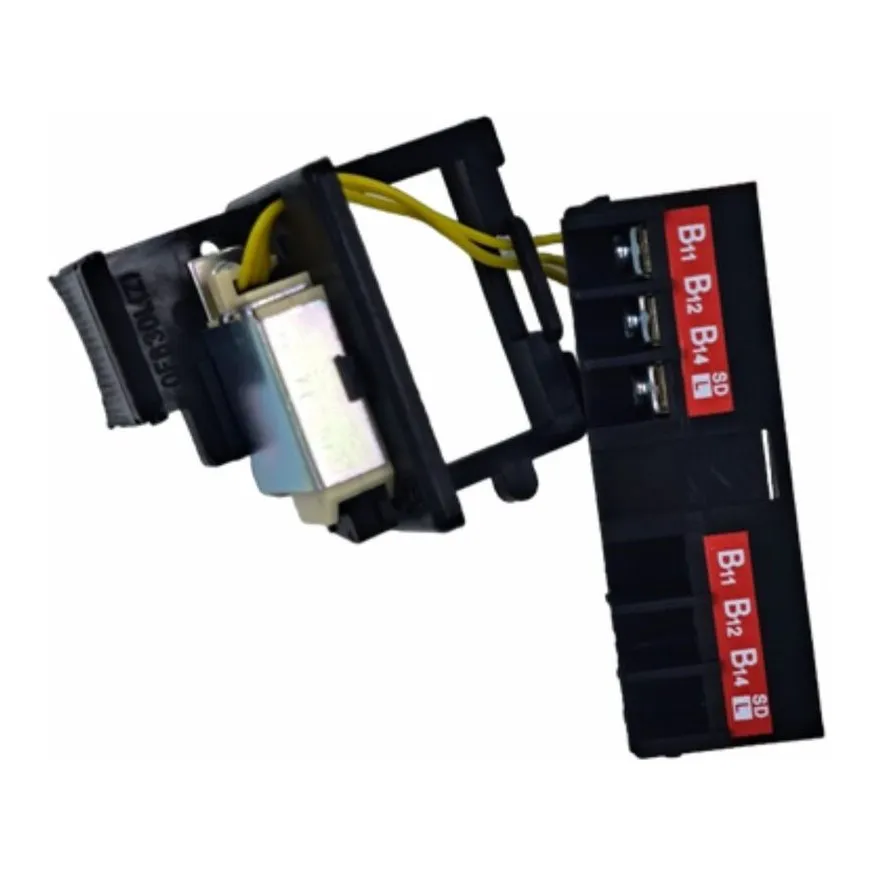

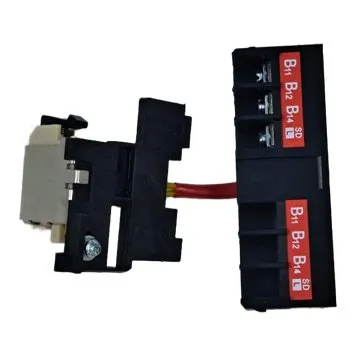

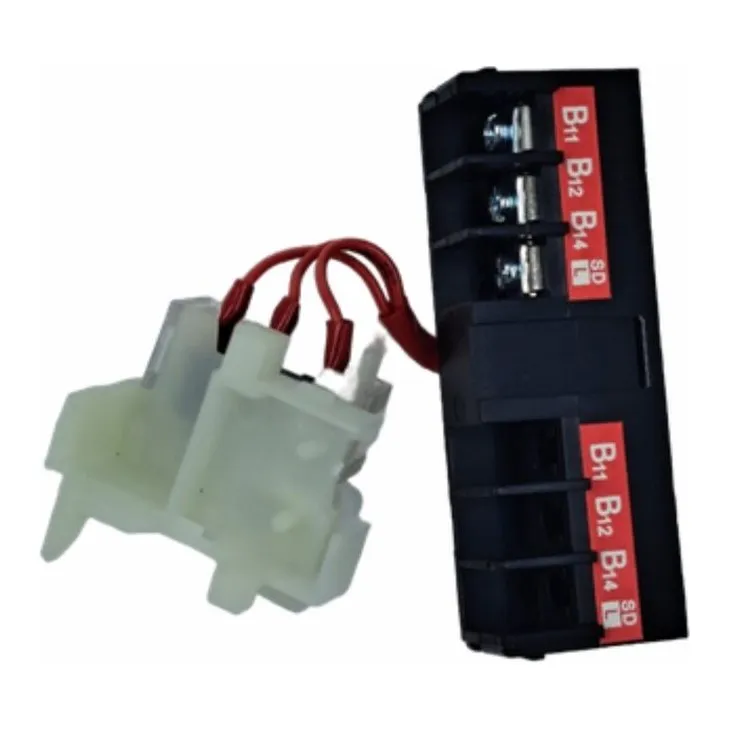

Аварийный контакт208308

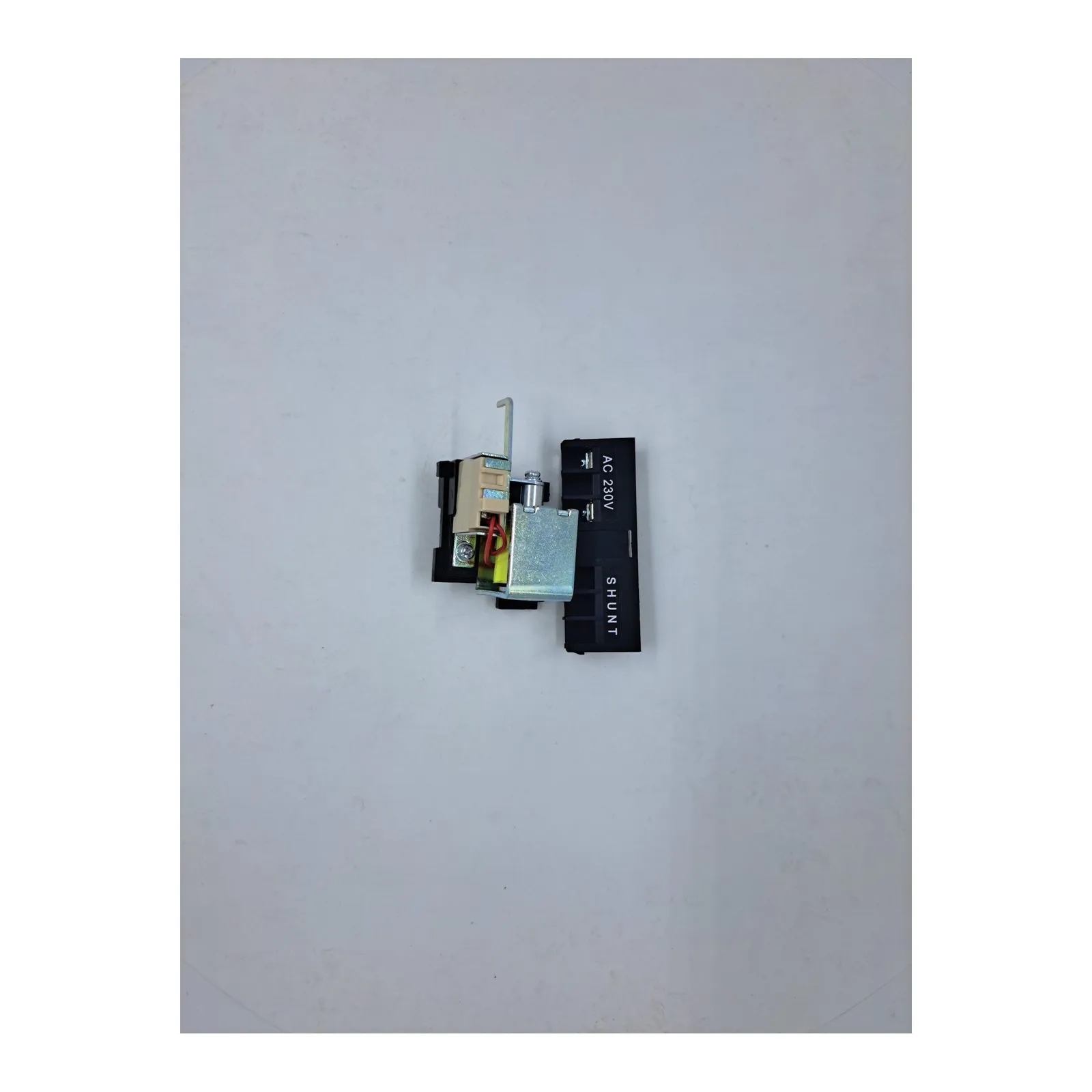

Независимый расцепитель210310
Вспомогательный контакт220320
Расцепитель минимального напряжения230330
Независимый расцепитель, вспомогательный контакт240340
Независимый расцепитель, расцепитель минимального напряжения250350
Две группы вспомогательных контактов260360
Вспомогательный контакт, расцепитель минимального напряжения270370
Независимый расцепитель, аварийный контакт218318
Вспомогательный контакт, аварийный контакт228328
Расцепитель минимального напряжения, аварийный контакт238338
Независимый расцепитель, вспомогательный контакт, аварийный контакт248348
Две группы вспомогательных контактов, аварийный контакт268368
Вспомогательный контакт, расцепитель минимального напряжения, аварийный контакт278378

Расцепители и контакты

ПараметрЕд.Значение
Расцепитель минимального напряжения
Номинальное рабочее напряжение UeВAC 230, AC 400
Напряжение срабатывания(0,35–0,7) Ue
Напряжение надёжного включения(0,85–1,1) Ue
Независимый расцепитель
Номинальное напряжение цепи управления UsВAC 230, AC 400, DC 24, DC 110, DC 220
Напряжение срабатывания(0,7–1,1) Us
Вспомогательный и аварийный контакты
Условный тепловой ток Ith, типоразмер Inm ≤ 225 АА3
Условный тепловой ток Ith, типоразмер Inm ≥ 400 АА6

Чертежи и схемы

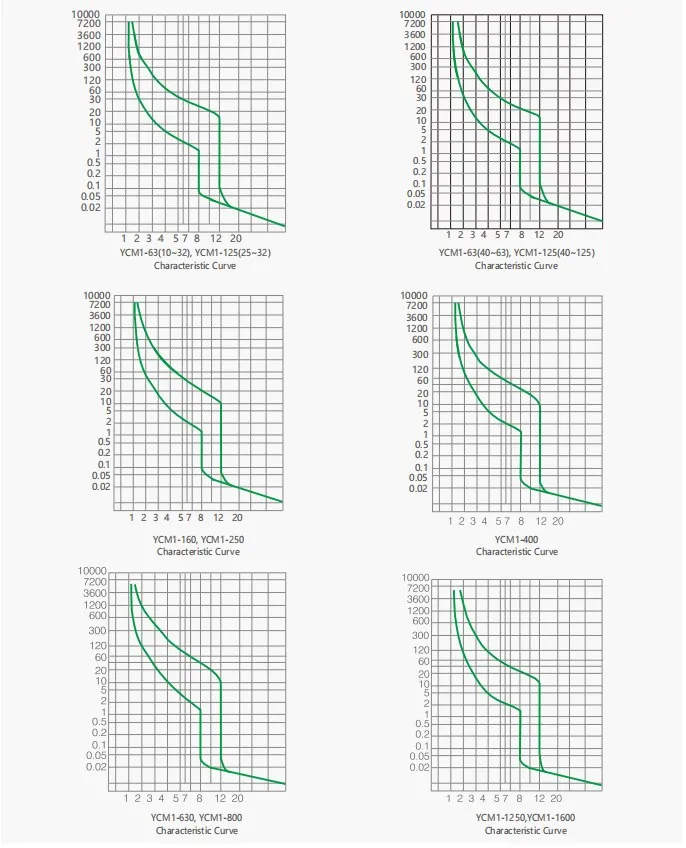

Время-токовые характеристики
  1. Выключатель, стационарное исполнение
  2. Втычное исполнение с задним присоединением

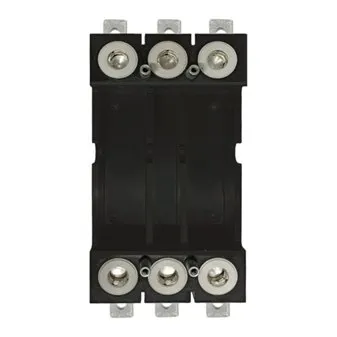

  3. Заднее присоединение
  4. Втычное исполнение с передним присоединением
  5. Расцепитель минимального напряжения

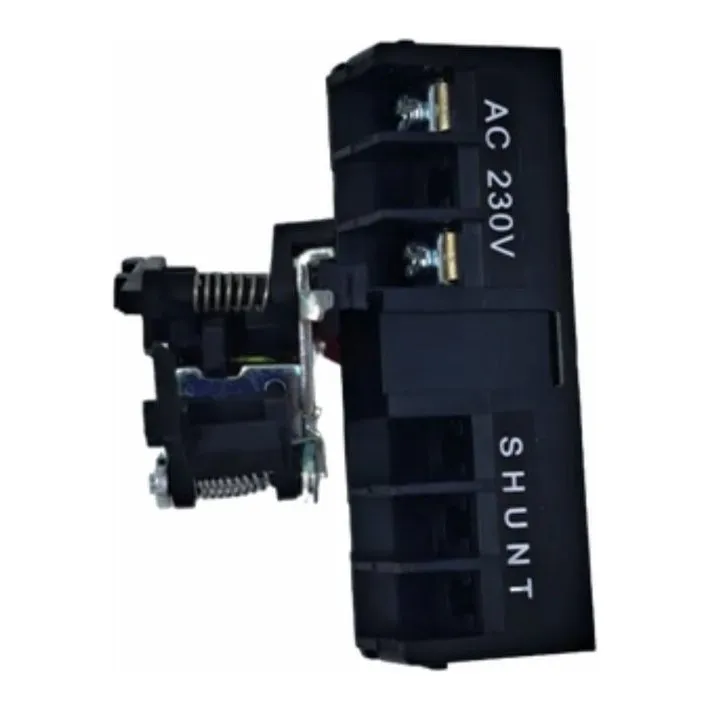

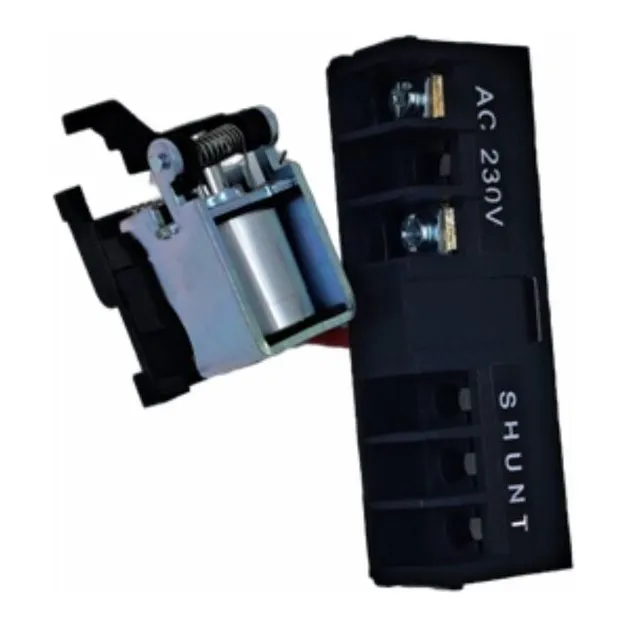

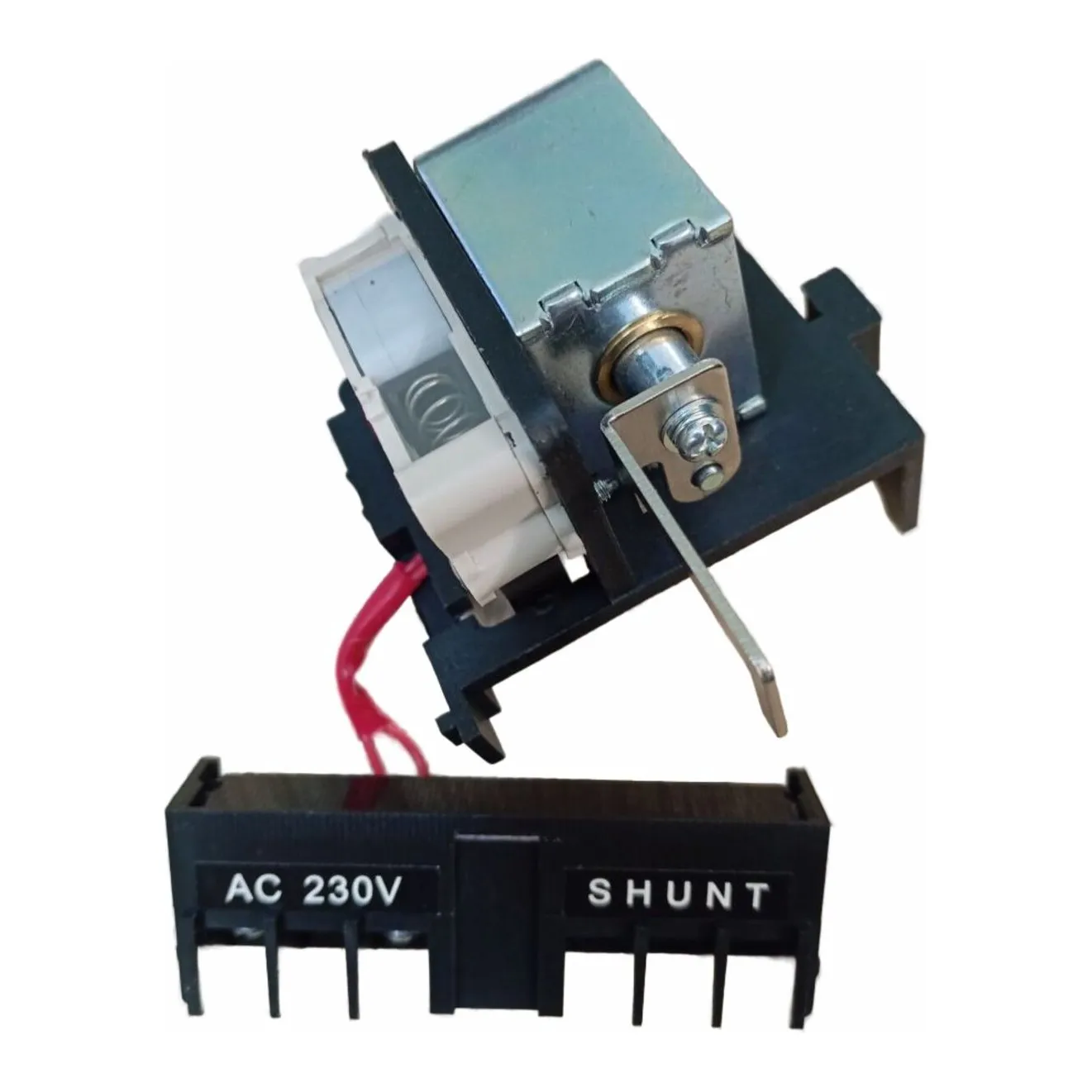

  6. Независимый расцепитель

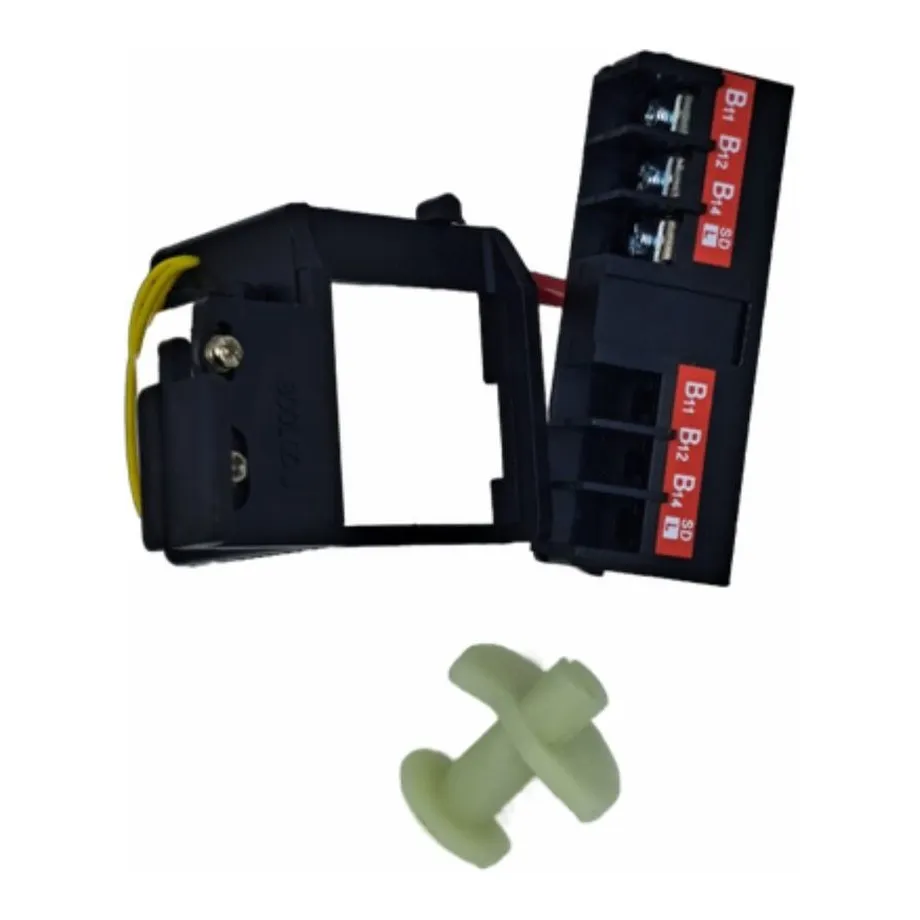

  7. Аварийный контакт
  8. Вспомогательный контакт

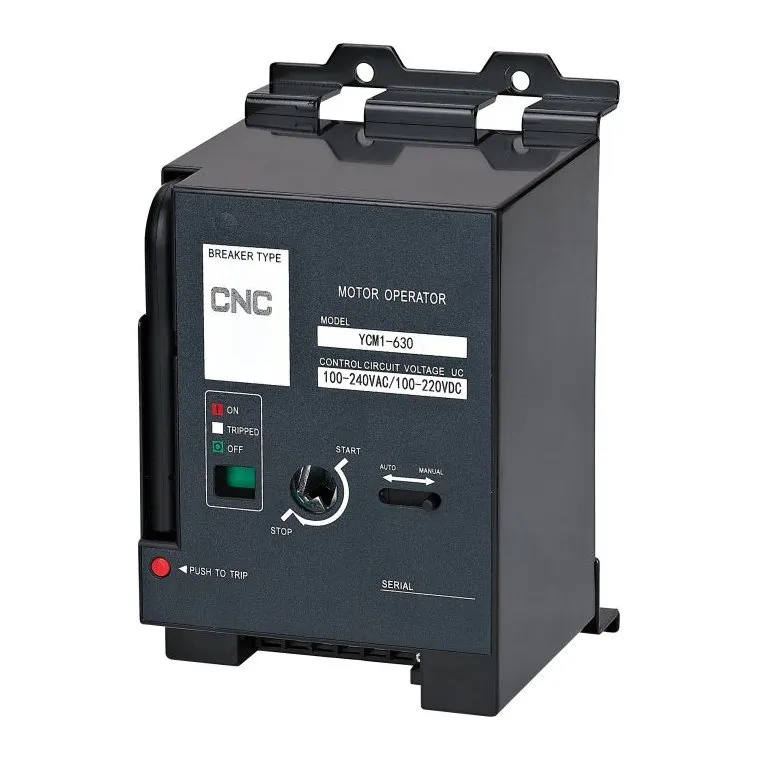

  9. Моторный привод

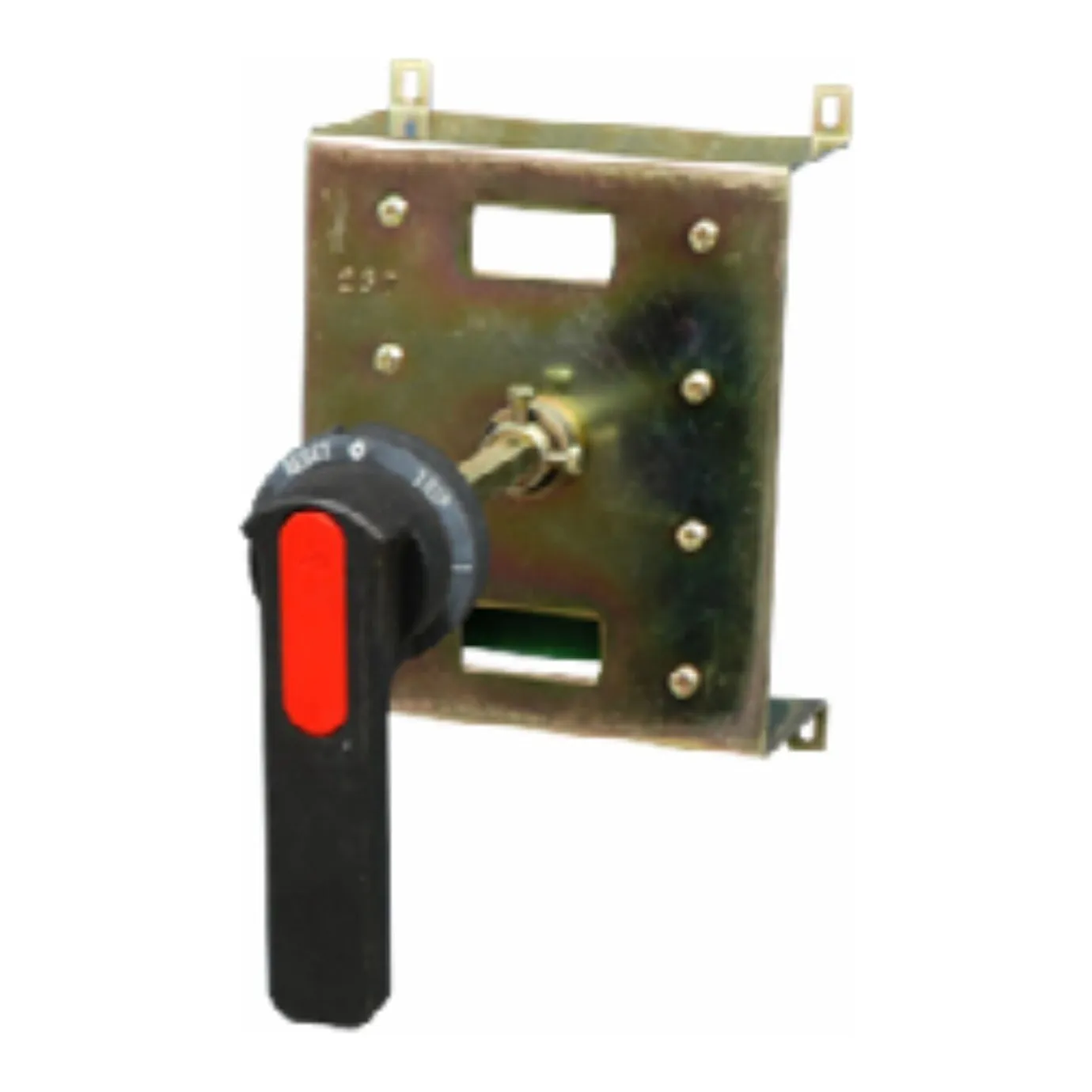

  10. Выносная рукоятка управления

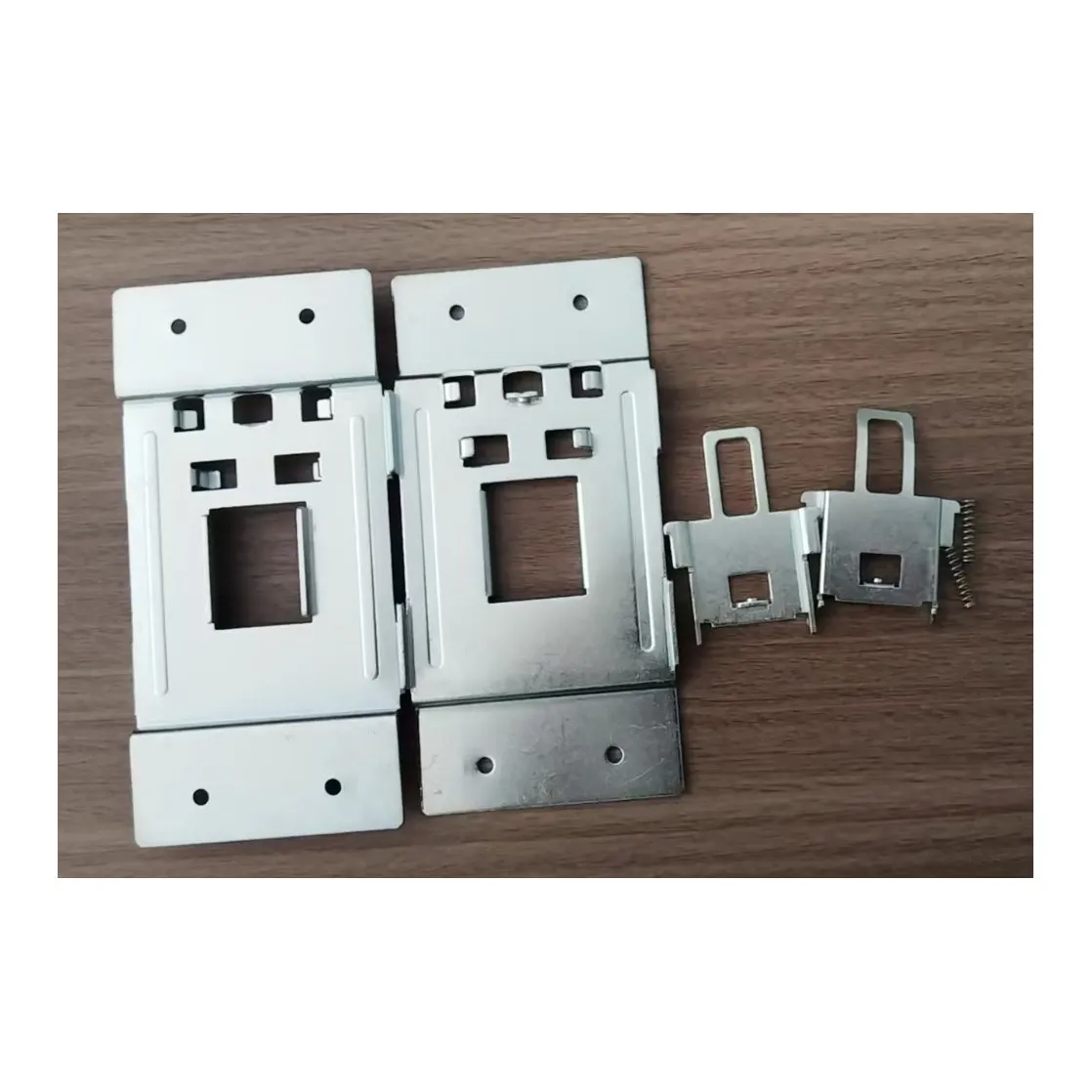

  11. Механическая блокировка
  12. Передние присоединительные пластины
  13. Межполюсные перегородки

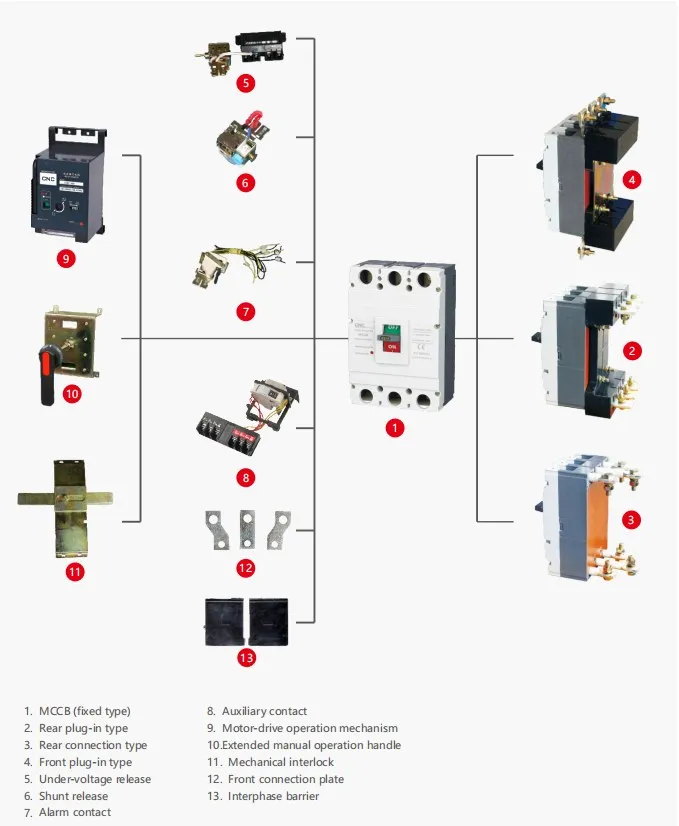

Аксессуары

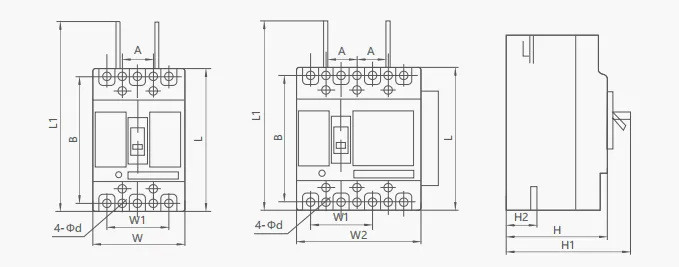

Габаритные и установочные размеры, мм

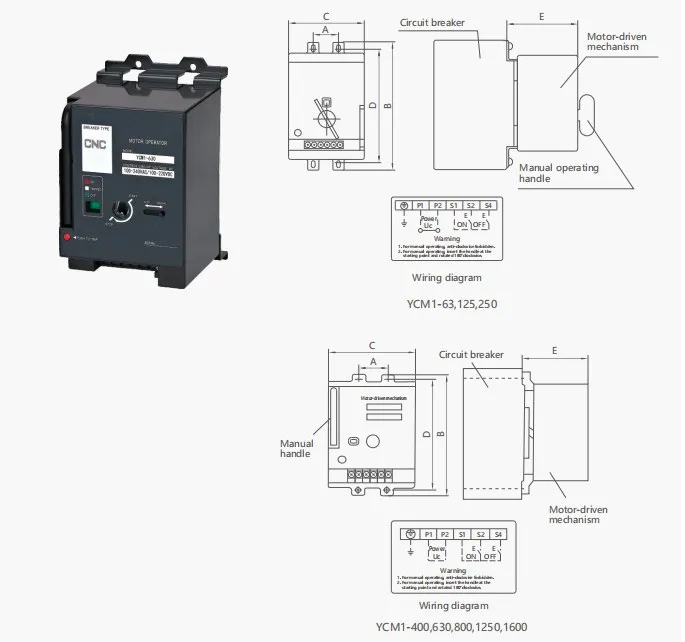

Моторный привод: размеры и схема подключения (размеры A–E — в таблице «Моторный привод»)
