Устройство АВР YCS1

Автоматический переключатель источников питания (АВР) на базе выключателей-разъединителей, 16–3200 А, 3P и 4P.

Серия: YCS1
Артикул: B050336

Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79

Документы · 5

Описание

Устройство автоматического ввода резерва YCS1 (тип GA) переключает нагрузку между основным и резервным источником питания. Коммутацию выполняют силовые выключатели-разъединители с общим приводом, у аппарата есть рукоятка для ручного переключения.

Исполнения на токи от 16 до 3200 А, 3 и 4 полюса. Аппараты до 1600 А — схема «2 входа, 2 выхода», 2000–3200 А — «2 входа, 1 выход».

Характеристики

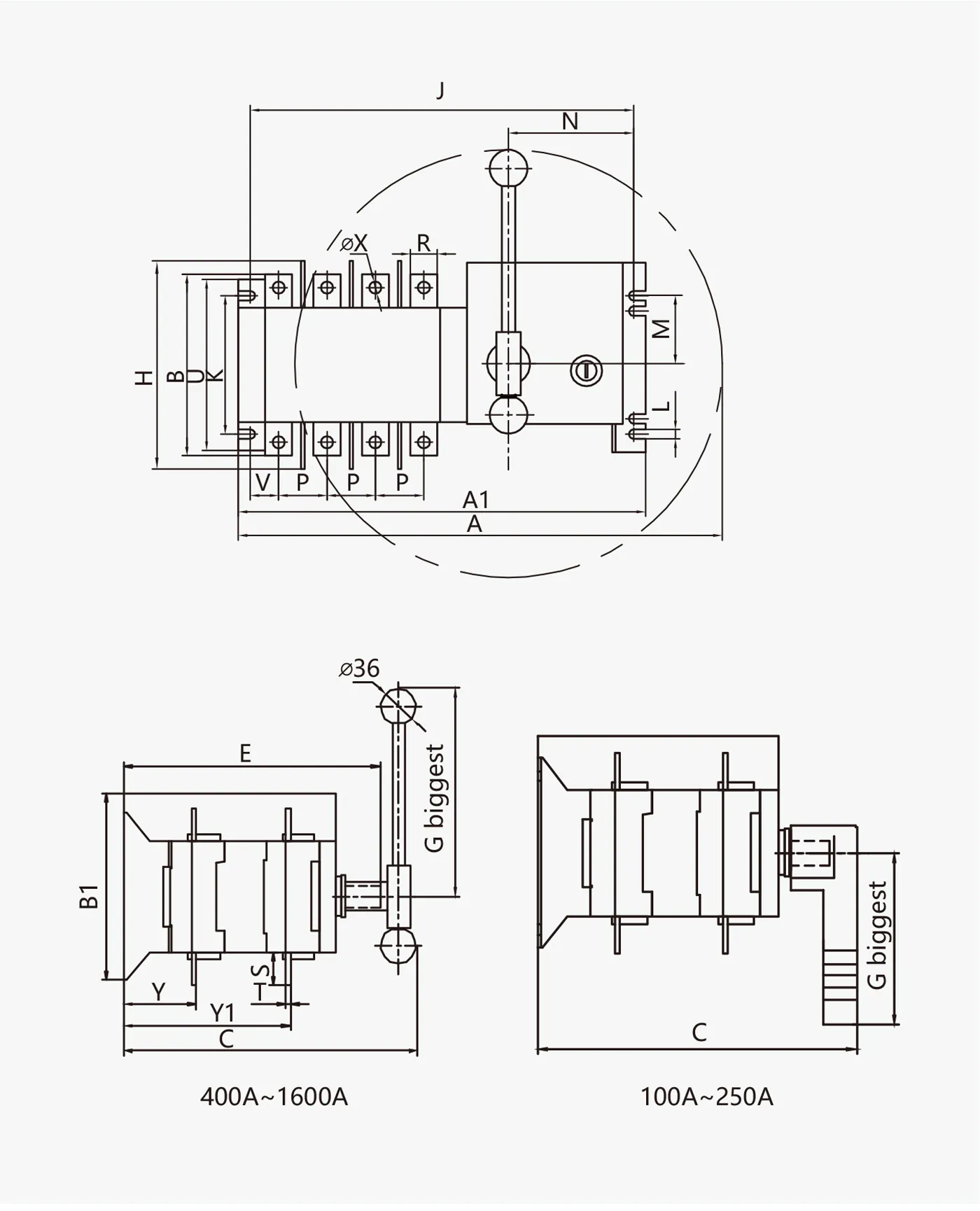

Установочные размеры 16–1600 А

Исполнение	A	A1	B	B1	C	E	G	H	J	K	L	M	N	P	R	S	T	U	V	ΦX	Y	Y1
16–100 А	270	245	106	103	170	142	115	146	226	84	7	44	81	30	14	18	2,5	103	12	6	40,5	92
125–160 А	348	305	135	142	224	190	144	185	284	102	7	49	91	36	20	25	3,5	127,5	19	9	56	127,5
250 А	411	368	159	142	224	190	144	200	352	102	7	49	91	50	25	29	3,5	141,5	28	11	56	130
400 А / 3P	525	374	234	222	305	268	250	290	354	179	9	96	91	65	32	37	5	222	38	11	83	193
400 А / 4P	525	434	234	222	305	268	250	290	414	179	9	96	91	65	32	37	5	222	38	11	83	193
630 А / 3P	525	374	250	222	305	268	250	290	354	179	9	96	91	65	40	45	6	222	38	12	83,5	193,5
630 А / 4P	585	434	250	222	305	268	250	290	414	179	9	96	91	65	40	45	6	222	38	12	83,5	193,5
800–1000 А / 3P	785	520	328	250	390	326	360	—	496	220	11	115	84	120	60	64	8	250	56,5	13	109	254
800–1000 А / 4P	1080	635	328	250	390	326	540	—	610	220	11	115	84	120	60	64	8	250	60,5	13	109	254
1250 А / 3P	785	520	336	250	390	326	360	—	496	220	11	115	84	120	80	68	8	250	56,5	13	109	254
1250 А / 4P	1080	635	336	250	390	326	540	—	610	220	11	115	84	120	80	68	8	250	60,5	13	109	254
1600 А / 3P	785	520	336	250	390	326	360	—	496	220	11	115	84	120	80	68	10	250	56,5	13	110	255
1600 А / 4P	1080	635	336	250	390	326	540	—	610	220	11	115	84	120	80	68	10	250	60,5	13	110	255

Размеры в мм, обозначения — по чертежу. «—» — размер не указан производителем.

Установочные размеры 2000–3200 А

Исполнение	A	A1	B	B1	C	E	G	H	J	K	L	N	O	P
2000 А	800	633	422	542	447	524	610	80	81	10	30	116	118	116
2500 А	800	633	432	542	447	524	610	80	81	15	30	121	113	121
3200 А	800	633	442	542	447	524	610	80	81	20	30	126	108	126

Размеры в мм, обозначения — по чертежу производителя.

Чертежи и схемы

Документы 5

Сертификаты ЕАЭС

Сертификат ЕАЭС RU C-CN.HB71.B.00186/23: выключатели нагрузки, кулачковые переключатели, устройства АВР
Сертификат · PDF, 8,2 МБ
Действует 29.05.2023 — 28.05.2028. Заявитель — ООО «Промсвязьдеталь».

Каталоги на русском

Каталог B. Силовое оборудование
Каталог · PDF, 8,4 МБ · серия на с. B133–B138

Документы производителя на английском

Каталог YCS1 Sample Book
Каталог · PDF, на английском, сайт производителя
Инструкция YCS1 Instructions
Инструкция · PDF, на английском, сайт производителя
Сертификат 2504 YCS1 100-3200 ATS CE certification GTS turkey
Сертификат · PDF, на английском, сайт производителя

3D-модель

Модель загружается с сервиса Sketchfab только после нажатия.
