Устройство АВР YCQ3B
Модульный АВР на 10–63 А, 2P и 4P, класс CB, переключение не более 2 с.
- Серия
- YCQ3B
- Артикул
- B050120
Описание
Устройство автоматического ввода резерва YCQ3B-63 переключает нагрузку между основным (N) и резервным (R) источником питания. Собрано на базе модульных автоматических выключателей, поэтому относится к классу CB: кроме переключения, защищает цепь от перегрузки и короткого замыкания. Соответствует IEC 60947-6-1.
Режимы работы — автоматический и ручной, выбираются переключателем на лицевой панели; в ручном режиме источник выбирается поворотной рукояткой. При восстановлении основного источника устройство возвращается на него автоматически.
На панели — индикаторы включения основного и резервного источников. Исполнения на 2 и 4 полюса.
Характеристики
Технические характеристики
| Параметр | Ед. | Значение |
|---|---|---|
| Тип | YCQ3B-63 | |
| Номинальный ток | А | 10–63 |
| Число полюсов | 2P, 4P | |
| Номинальная частота | Гц | 50/60 |
| Номинальное напряжение | AC 400 В | |
| Напряжение питания управления | AC 220 В | |
| Класс АВР | CB | |
| Время переключения | ≤ 2 с | |
| Возврат на основной источник | автоматический | |
| Управление | автоматическое и ручное | |

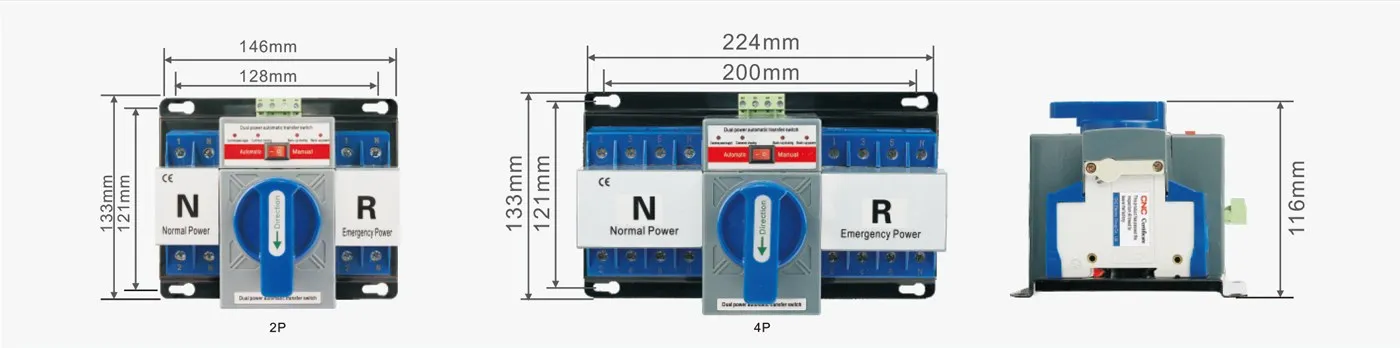

| Размеры 2P (Ш × В × Г) | мм | 146 × 133 × 116 |
| Размеры 4P (Ш × В × Г) | мм | 224 × 133 × 116 |
| Стандарт | IEC 60947-6-1 |
Структура условного обозначения
| Позиция | Значение |
|---|---|
| YC | CNC |
| Q | автоматический переключатель источников (АВР) |
| 3 | порядковый номер разработки |
| B | на базе модульного автоматического выключателя |
| 63 | ток габарита, А |
| 2P / 4P | число полюсов |
Пример: YCQ3B-63/4P — АВР на базе модульного автоматического выключателя, ток габарита 63 А, 4 полюса.
