Выключатель-разъединитель реверсивный YCHGLZ1

Реверсивный выключатель-разъединитель (перекидной рубильник) YCHGLZ1 на 16–3200 А, «I–0–II».

Серия: YCHGLZ1
Номинальный ток In: 160–630 А
Число полюсов: 3P
Исполнение: реверсивный без видимого разрыва

Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79

Выбрать исполнение · 4 Документы · 6

Исполнения 4 позиции

Исполнение	Номинальный ток In	Артикул
160 ААрт. B060073	160 А	B060073
250 ААрт. B060077	250 А	B060077
400 ААрт. B060082	400 А	B060082
630 ААрт. B060087	630 А	B060087

Описание

Реверсивные выключатели-разъединители YCHGLZ1 — двухпозиционные (перекидные) исполнения серии YCHGL для переключения между двумя источниками питания или двумя нагрузками и для безопасного разъединения. Сети переменного тока 50 Гц напряжением до 660 В, токи до 3200 А. Соответствуют IEC 60947-3.

Аппарат состоит из двух выключателей, расположенных один над другим или рядом, с общим механизмом. Модульная конструкция допускает разные компоновки. Применяются в распределительных системах и системах автоматизации в строительстве, энергетике, нефтяной и химической промышленности.

корпус из прессовочного материала DMC
пружинный механизм мгновенного действия, двойной разрыв контактов
исполнения с фронтальным и боковым управлением

Характеристики

Технические характеристики

Параметр			Данные
Условный тепловой ток Ith, А			100 А	160 А		250 А		400 А		630 А		1600 А			3200 А
Номинальный ток Ie			16-100 А	125 А	160 А	200 А	250 А	315 А	400 А	500 А	630 А	1000 А	1250 А	1600 А	2000 А	2500 А	3200 А
Номинальное напряжение изоляции Ui, В			800
Номинальное импульсное выдерживаемое напряжение Uimp, кВ			8
Номинальный рабочий ток Ie, А	AC 400 В	AC-21 А	100	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3200
		AC-22 А	100	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3200
		AC-23 А	80	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250
	AC 690 В	AC-21 А	100	125	160	200	250	315	400	400	500	1000	1000	1600	2000	2500	3200
		AC-22 А	80	125	125	160	160	315	315	315	315	800	800	800	1000	1000	2500
		AC-23 А	63	80	80	100	125	200	200	200	200	500	500	500	800	800	800
Номинальный кратковременно выдерживаемый ток Icw, 1 с, кА			2	12	12	12	12	25	25	25	25	30	30	30	50	50	50
Номинальная включающая способность AC-22A, 400 В AC			300	375	480	600	750	945	1200	1500	1890	3000	3750	4800	600	7500	9450
Номинальная отключающая способность AC-22A, 400 В AC			300	375	480	600	750	945	1200	1500	1890	3000	3750	4800	600	7500	9450
Номинальная включающая способность при коротком замыкании Icm, кА (пиковое значение)			2,84	24	24	24	24	40	40	40	40	63	63	63	105	105	105
Коммутационная износостойкость	Механическая износостойкость, циклов		600	5000				3000				2000			1000
Коммутационная износостойкость	Коммутационная износостойкость, циклов		1500	1000				600				300			100
Момент оперирования, Н·м			3,5	6,5	6,5	14,4	14,4	18	18	18	18	35	35	35	60	60	60

Размеры, 16–100 А

Модель	Число полюсов	Габаритные размеры, мм				Установочные размеры, мм
Модель	Число полюсов	A	B	C	D	a	b	Φc	d
YCHGLZ1-16–100 А	3	142	125	128	27	54	58	4,5	46,5
YCHGLZ1-16–100 А	4	165	125	128	27	54	58	4,5	46,5

Размеры, 125–1600 А

Характеристики	Габаритные и установочные размеры
Характеристики	A	B		C	D	D1	E		J	J1	J2	K		L	P	R		S	T	U		φX		Y	Y1		F
YCHGLZ1-125–160 А/3	300	135		228	89	190	160		120	37	195	95		7	36	20		25	3,5	115		9		55,5	126,5		49
YCHGLZ1-125 А-160 А 4	330	135		228	104	190	160		150	37	225	95		7	36	20		25	3,5	115		9		55,5	127,5		49
YCHGLZ1-200 А-250 А 3	340	165		250	110	215	180		160	37	235	115		9	50	25		28	3,5	140		10,5		63	145		76
YCHGLZ1-200 А-250 А 4	390	165		250	135	218	180		210	37	285	115		9	50	25		28	3,5	140		10,5		63	147		76
YCHGLZ1-315 А-400 А 3	410	234		340	150	278	241		211	44,5	198	175		10	65	32		37	5	205		10,5		83	193		94
YCHGLZ1-315–400 А/4	470	234		340	180	278	241		270	44,5	358	175		10	65	32		37	5	205		10,5		83	193		94
YCHGLZ1-500–630 А/3	410	250		340	150	278	241		211	44,5	298	175		10	65	40		45	6	215		12,5		83,5	193,5		94
YCHGLZ1-500–630 А/4	470	250		340	180	278	241		270	44,5	358	175		10	65	40		45	6	215		12,5		83,5	193,5		94

Характеристики	Габаритные и установочные размеры
Характеристики	A		B		C	E		J		J1	J2		K		P		R		S		T		ΦX		Y	Y1
YCHGLZ1-1000 А 3	590		328		390	300		354		53	450		220		120		60		64		8		12,5		110	259
YCHGLZ1-1000 А 4	704		328		390	300		467		53	565		220		120		60		64		8		12,5		110	259
YCHGLZ1-1250 А/3	590		336		390	300		354		53	450		220		120		80		68		8		12,5		110	259
YCHGLZ1-1250 А 4	704		336		390	300		467		53	565		220		120		80		68		8		12,5		110	259
YCHGLZ1-1600 А/3	590		336		390	300		354		53	450		220		120		80		68		10		12,5		111	260
YCHGLZ1-1600 А 4	704		336		390	300		467		53	565		220		120		80		68		10		12,5		111	260

Размеры, 2000–3200 А

Характеристики	Габаритные и установочные размеры
Характеристики	A	B/B*	E	a	e	R/R*	T/T*	Y/Y*	ZIZ*
YCHGLZ1-2000 А/3	473	356/502	378	350	40	80/80	8/10	98/85	88/115
YCHGLZ1-2000 А/4	593	356/502	498	470	40	80/80	8/10	98/85	88/115
YCHGLZ1-2500 А/3	473	356/502	378	350	40	80/80	8/12	98/85	88/115
YCHGLZ1-2500 А/4	593	356/502	498	470	40	80/80	8/12	98/85	88/115
YCHGLZ1-3200 А/3	473	356/502	378	350	40	80/100	10/15	99/83	88/120
YCHGLZ1-3200 А/4	593	356/502	498	470	40	80/100	10/15	99/83	88/120

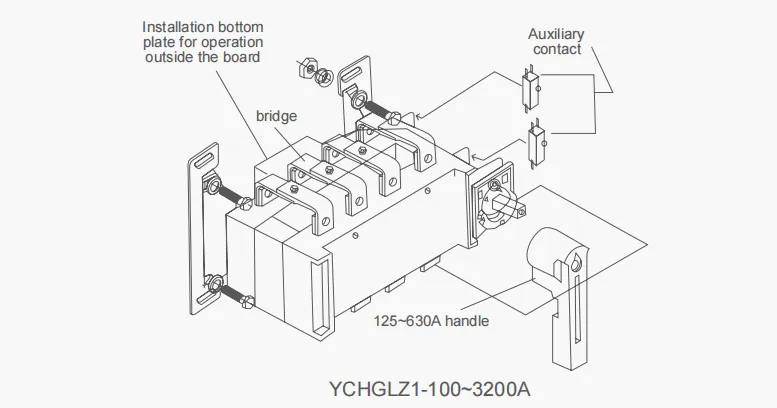

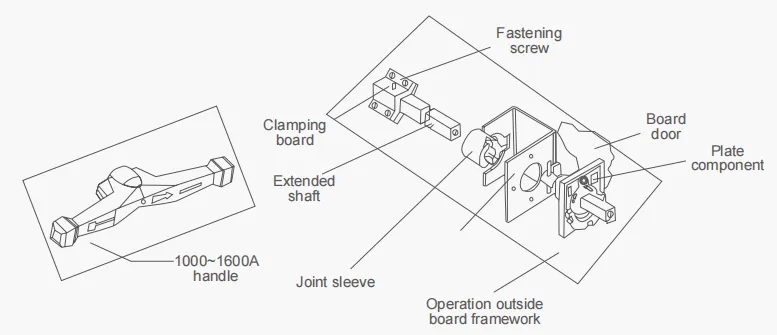

Чертежи и схемы

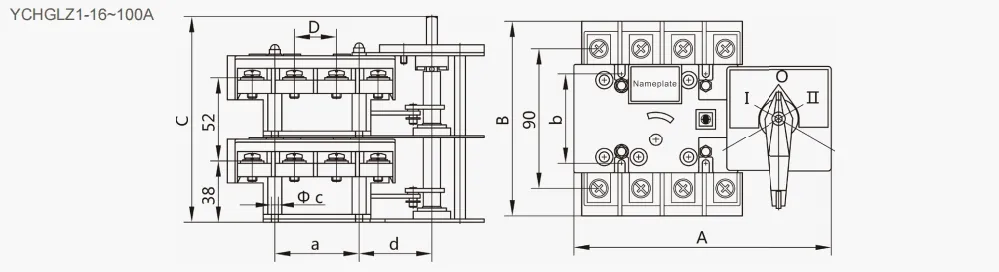

Габаритные и установочные размеры, мм (16–100 А)

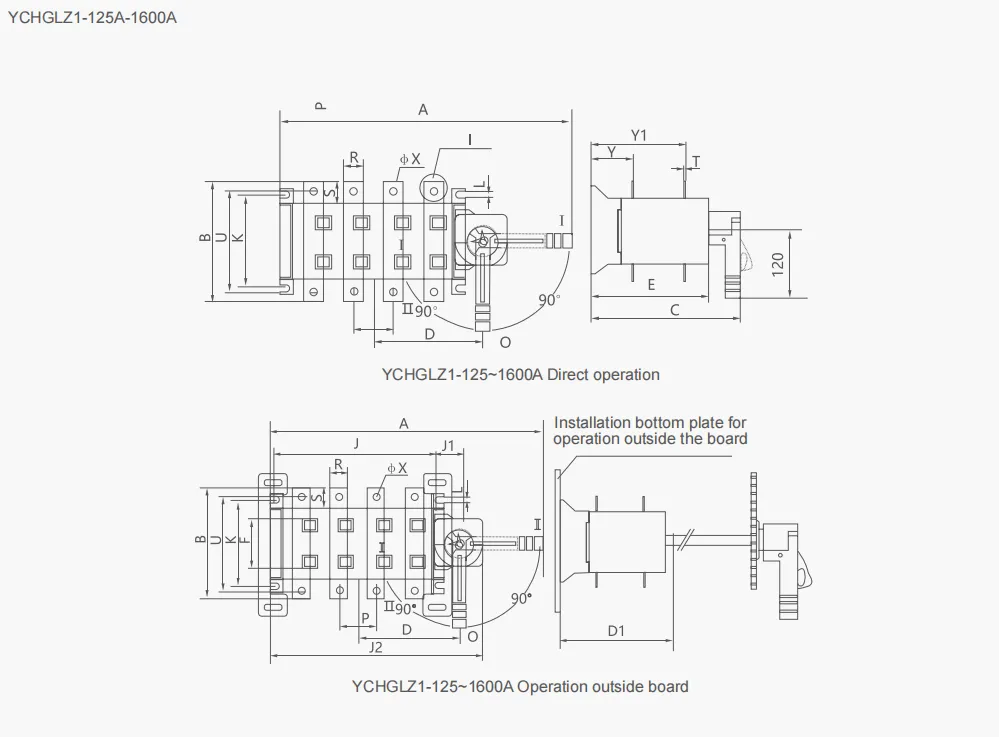

Габаритные и установочные размеры, мм (125–1600 А)

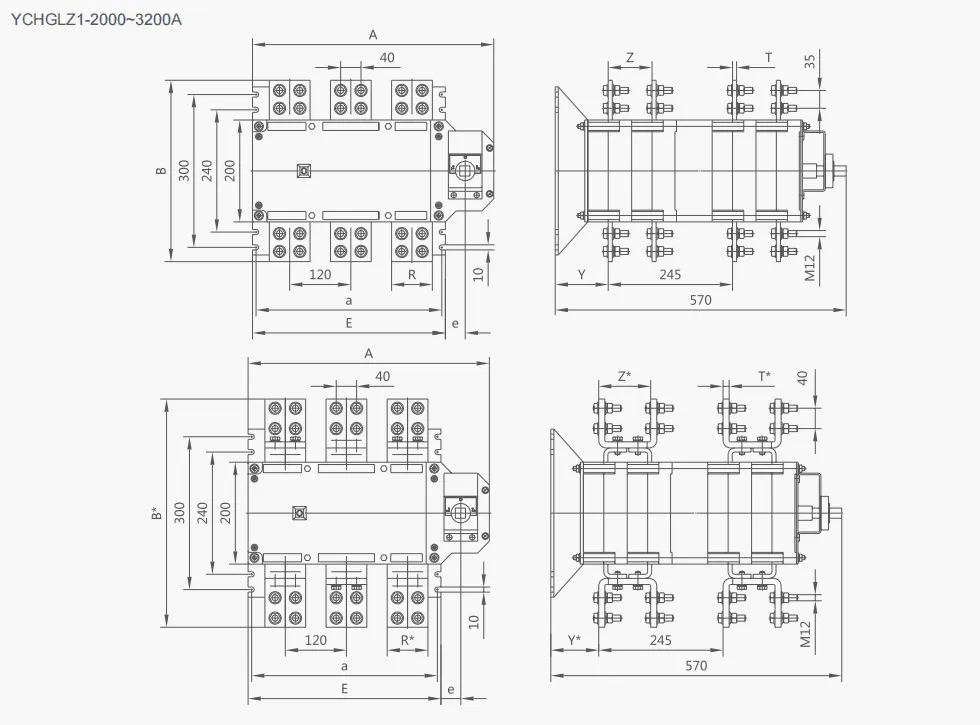

Габаритные и установочные размеры, мм (2000–3200 А)

Документы 6

Сертификаты ЕАЭС

Сертификат ЕАЭС RU C-CN.HB71.B.00185/23: автоматические выключатели в литом корпусе и воздушные, выключатели-разъединители
Сертификат · запись в едином реестре ЕАЭС
Действует 29.05.2023 — 28.05.2028. Заявитель — ООО «Промсвязьдеталь».

Каталоги на русском

Каталог B. Силовое оборудование
Каталог · PDF, 8,4 МБ · серия на с. B148–B152
Каталог C. Коммутационное оборудование
Каталог · PDF, 9,2 МБ

Документы производителя на английском

Каталог YCHGLZ1-100-3200 Changeover Switch
Каталог · PDF, на английском, сайт производителя
Инструкция YCHGLZ1 Instructions
Инструкция · PDF, на английском, сайт производителя
Сертификат 2312 YCHGLZ1 CE certification GTS
Сертификат · PDF, на английском, сайт производителя
