Выключатель-разъединитель YCHGLB

Выключатель-разъединитель YCHGL на 40–3200 А, до 660 В, IEC 60947-3.

Серия: YCHGLB
Номинальный ток In: 100–3200 А
Исполнение: с видимым разрывом, с видимым разрывом, выносной рукояткой
Число полюсов: 3P

Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79

Выбрать исполнение · 19 Документы · 6

Исполнения 19 позиций

Фильтр

Номинальный ток In

Исполнение

Исполнение	Номинальный ток In	Исполнение	Артикул
100 А · с видимым разрывом	100 А	с видимым разрывом	—
100 А · с видимым разрывом, выносной рукояткойАрт. B060177	100 А	с видимым разрывом, выносной рукояткой	B060177
160 А · с видимым разрывомАрт. B060176	160 А	с видимым разрывом	B060176
160 А · с видимым разрывом, выносной рукояткойАрт. B060179	160 А	с видимым разрывом, выносной рукояткой	B060179
250 А · с видимым разрывомАрт. B060186	250 А	с видимым разрывом	B060186
250 А · с видимым разрывом, выносной рукояткойАрт. B060188	250 А	с видимым разрывом, выносной рукояткой	B060188
400 А · с видимым разрывомАрт. B060192	400 А	с видимым разрывом	B060192
400 А · с видимым разрывом, выносной рукояткойАрт. B060193	400 А	с видимым разрывом, выносной рукояткой	B060193
630 А · с видимым разрывомАрт. B060199	630 А	с видимым разрывом	B060199
630 А · с видимым разрывом, выносной рукояткойАрт. B060202	630 А	с видимым разрывом, выносной рукояткой	B060202
1000 А · с видимым разрывомАрт. B060209	1000 А	с видимым разрывом	B060209
1000 А · с видимым разрывом, выносной рукояткойАрт. B060210	1000 А	с видимым разрывом, выносной рукояткой	B060210
1600 А · с видимым разрывомАрт. B060214	1600 А	с видимым разрывом	B060214
1600 А · с видимым разрывом, выносной рукояткойАрт. B060215	1600 А	с видимым разрывом, выносной рукояткой	B060215
2000 А · с видимым разрывомАрт. B060216	2000 А	с видимым разрывом	B060216
2000 А · с видимым разрывом, выносной рукояткой	2000 А	с видимым разрывом, выносной рукояткой	—
2500 А · с видимым разрывомАрт. B060218	2500 А	с видимым разрывом	B060218
2500 А · с видимым разрывом, выносной рукояткойАрт. B060219	2500 А	с видимым разрывом, выносной рукояткой	B060219
3200 А · с видимым разрывом, выносной рукояткойАрт. B060221	3200 А	с видимым разрывом, выносной рукояткой	B060221

Описание

Выключатели-разъединители (выключатели нагрузки) YCHGL для сетей переменного тока 50 Гц напряжением до 660 В и током до 3200 А. Предназначены для нечастой коммутации цепей и электрического разъединения. Соответствуют IEC 60947-3.

корпус из прессовочного материала DMC с высокими диэлектрическими свойствами
пружинный механизм мгновенного действия: скорость включения и отключения не зависит от скорости поворота рукоятки
двойной разрыв контактов

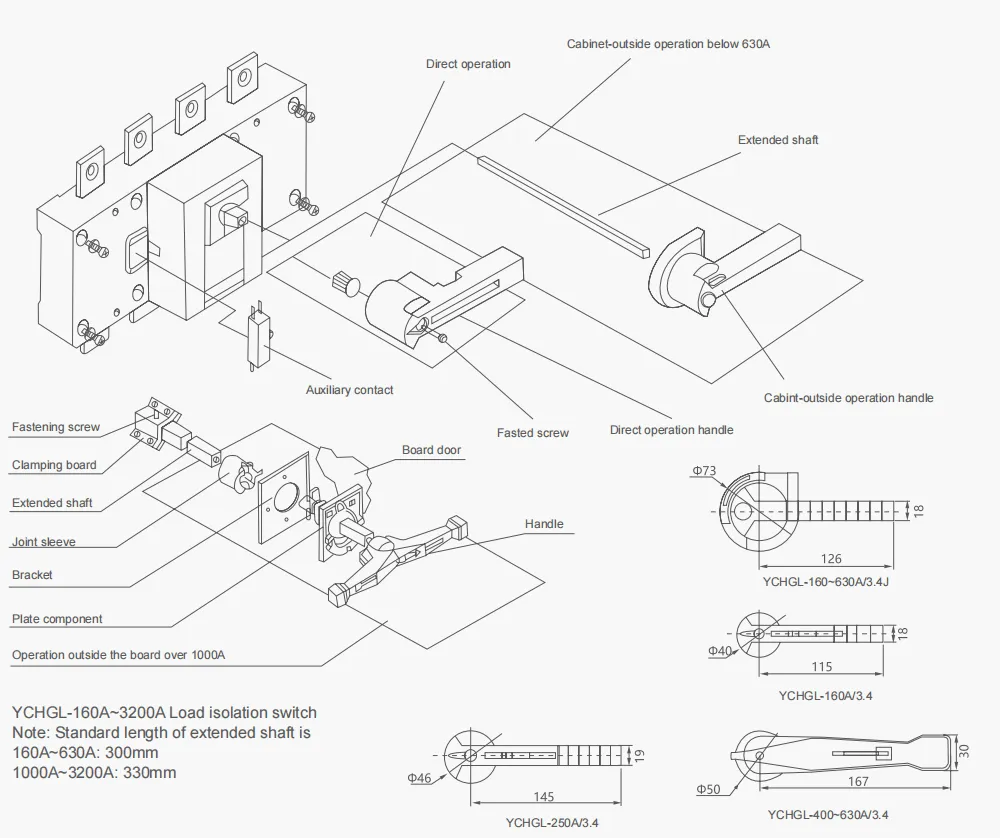

управление рукояткой на выключателе или выносной рукояткой на двери щита

Условия эксплуатации: высота до 2000 м; температура −5…+40 °C; относительная влажность до 95 %; без взрывоопасной среды, дождя и снега.

Расшифровка обозначения

YCHGL: Выключатель-разъединитель
①: Исполнение
C — с боковым управлением
Z — перекидной (переключение нагрузки)
②A: Номинальный ток, А
③: Число полюсов
3
4 — три полюса и коммутируемая нейтраль
J: Управление снаружи шкафа
не указывается при управлении внутри шкафа
K: Смотровое окно для контроля контактов
не указывается, если не нужно
④: Вспомогательные контакты
11 — 1 НО + 1 НЗ
22 — 2 НО + 2 НЗ
не указывается, если не нужны
B: Присоединение проводов за монтажной панелью
не указывается при присоединении спереди панели
H: Управление с задней стороны шкафа
не указывается, если не нужно

Пример: YCHGLZ-630A/4J — перекидной выключатель-разъединитель на 630 А с коммутируемой нейтралью, управление снаружи шкафа.

Характеристики

Технические характеристики 40–250 А

Параметр			Данные
Условный тепловой ток, А			63 А		100 А		160 А		250 А
Номинальный ток In, А			40	63	80	100	125	160	200	250
Номинальное напряжение изоляции Ui, В (категория перенапряжения IV)			690	690	690	690	690	690	690	690
Электрическая прочность изоляции, В			5000	5000	5000	5000	5000	5000	5000	5000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ (категория IV)			6	6	6	6	6	6	6	6
Номинальный рабочий ток Ie, А	400 В	AC-21B	40	63	80	80	125	160	200	250
		AC-22B	40	63	80	80	125	160	200	250
		AC-23B	40	50	80	80	125	160	200	250
	660 В	AC-21B	40	50	80	80	125	160	200	250
		AC-22B	32	32	50	50	125	160	160	160
		AC-23B	25	25	40	40	80	80	100	125
Мощность двигателя P, кВт		400 В	18,5	25	40	40	63	80	100	132
Мощность двигателя P, кВт		660 В	22	22	33	33	75	75	90	110
Номинальный кратковременно выдерживаемый ток Icw (кА, действ.) 0,1 с / 1 с			2	2	2	2	8	8	12	12
Номинальная отключающая способность Icn (А, действ.) AC-23, 400 В			320	504	640	800	1000	1000	1600	1600
Номинальная включающая способность Icm (А, действ.) AC-23, 400 В			400	630	800	1000	1250	1600	2000	2500
Номинальная включающая способность при коротком замыкании Icm, кА (пиковое значение)			2,84	2,84	2,84	2,84	13,6	13,6	17	17
Механическая износостойкость при 400 В			1700	1700	1700	1700	1400	1400	1400	1400
Коммутационная износостойкость при 400 В			300	300	300	300	200	200	200	200
Момент оперирования, Н·м			1,2	1,2	1,2	1,2	6,5	6,5	10	10

Технические характеристики 315–3200 А

Параметр			Данные
Условный тепловой ток, А			400 А		630 А		1600 А			3200 А
Номинальный ток In, А			315	400	500	630	1000	1250	1600	2000	2500	3200
Номинальное напряжение изоляции Ui, В (категория перенапряжения IV)			1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Электрическая прочность изоляции, В			8000	8000	8000	8000	10000	10000	10000	10000	10000	10000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ (категория IV)			6	6	6	6	6	6	6	6	6	6
Номинальный рабочий ток Ie, А	400 В	AC-21B	315	400	500	630	1000	1250	1600	2000	2500	3200
		AC-22B	315	400	500	630	1000	1250	1600	2000	2500	3200
		AC-23B	315	400	500	630
	660 В	AC-21B	315	400	400	500	1000	1000	1600	2000	2500	2500
		AC-22B	315	315	315	315	800	800	800	1000	1250	1600
		AC-23B
Мощность двигателя P, кВт		400 В	160	220	280	315	560	560	560	710	710	710
Мощность двигателя P, кВт		660 В	185	185	185	185	475	475	475	750	750	750
Номинальный кратковременно выдерживаемый ток Icw (кА, действ.) 0,1 с / 1 с			25	25	25	25	50	50	50	50	50	50
Номинальная отключающая способность Icn (А, действ.) AC-23, 400 В			2520	3200	4000	5040	3000	3750	4800	6000	7500	9450
Номинальная включающая способность Icm (А, действ.) AC-23, 400 В			3200	4000	5000	6300	3000	3750	4800	6000	7500	9450
Номинальная включающая способность при коротком замыкании Icm, кА (пиковое значение)			40	40	40	40	70	70	70	105	105	105
Механическая износостойкость при 400 В			800	800	800	800	500	500	500	300	300	300
Коммутационная износостойкость при 400 В			200	200	200	200	100	100	100	100	100	100
Момент оперирования, Н·м			14,5	14,5	14,5	14,5	37	37	37	60	60	60

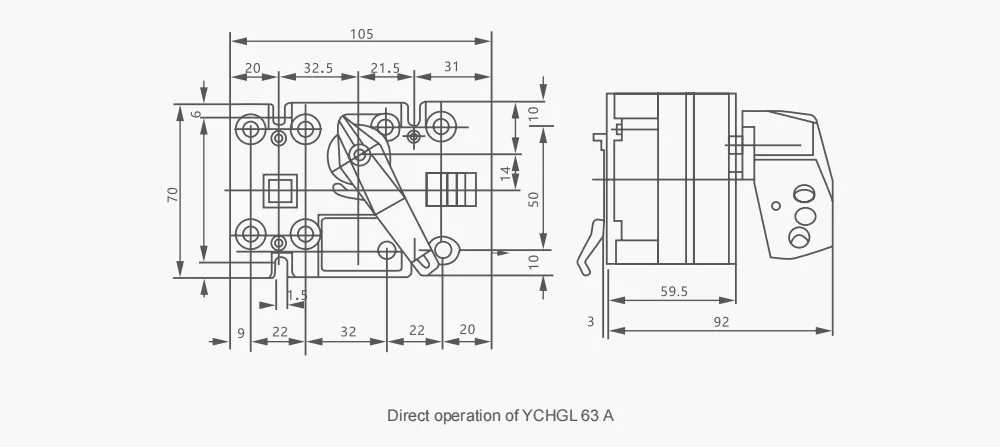

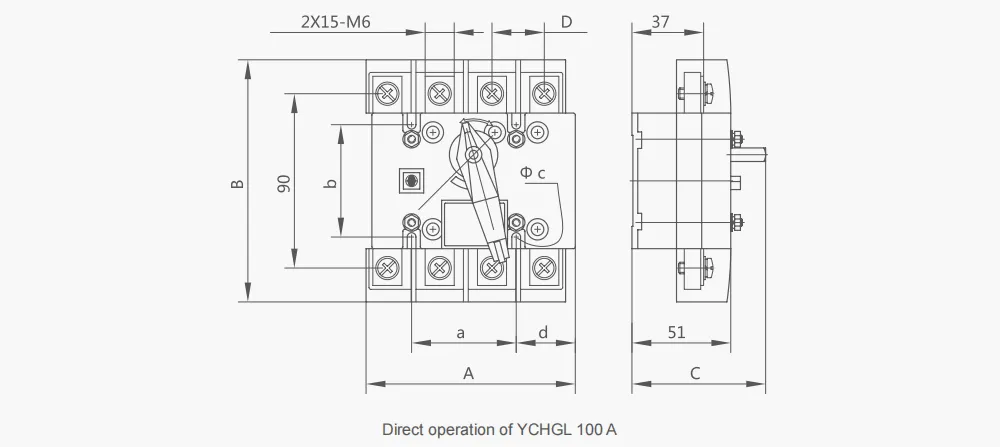

Размеры 63–100 А

Характеристики		Габаритные размеры				Установочные размеры
Характеристики		A	B	C	D	a	b	Φc	d
YCHGL-100	13	85	125	68	27	54	58	4,5	7
YCHGL-100	14	109	125	68	27	54	58	4,5	30

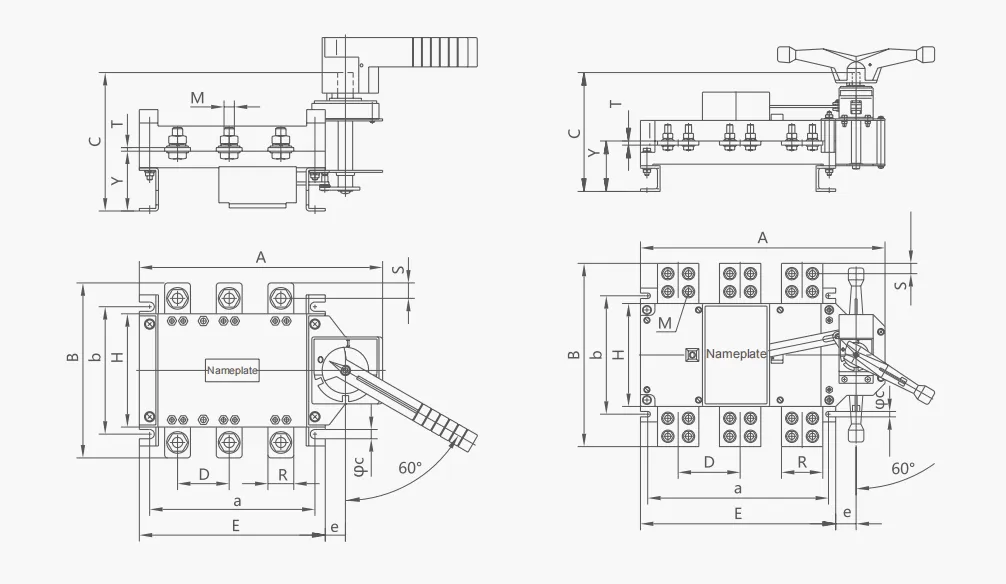

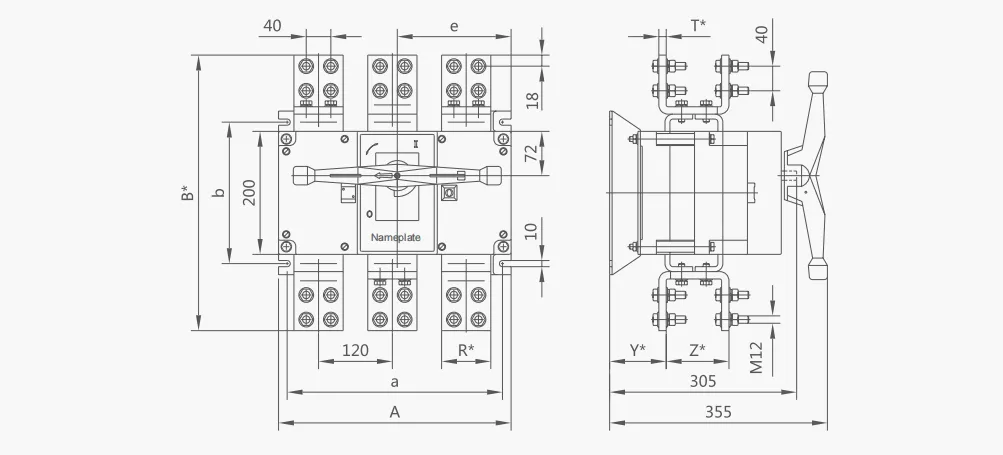

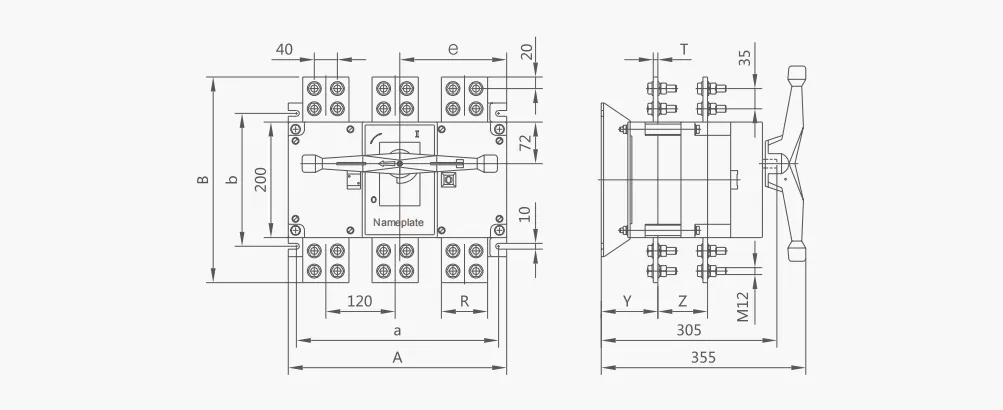

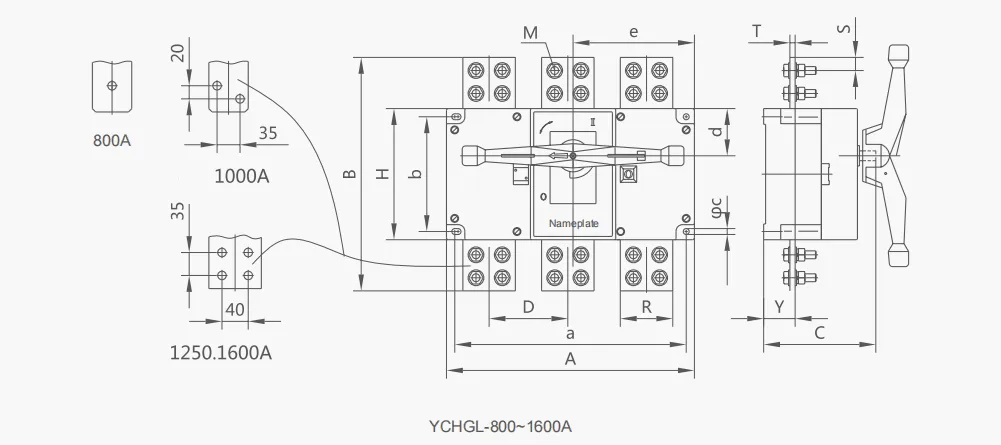

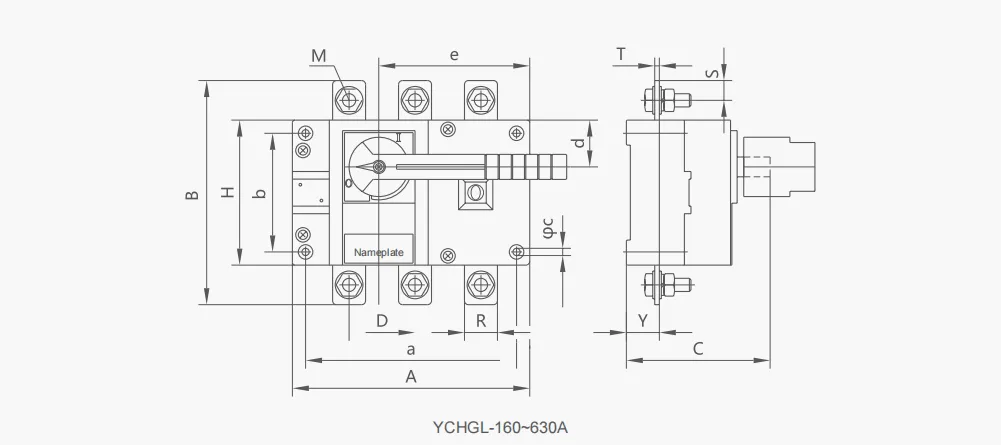

Размеры 160–1600 А

Модель		Габаритные размеры					Установочные размеры					Размеры клемм
Модель		A	B	C	D	H	a	b	Φc	d	e	R	S	T	Y	M
YCHGL-160	13	140	135	92	36	85	120	65	5,5	27	85	20	10	3,5	25	8
YCHGL-160	14	170	135	92	36	85	150	65	5,5	27	85	20	10	3,5	25	8
YCHGL-250	13	180	170	102	50	110	160	90	5,5	35	115	25	15	3,5	25	10
YCHGL-250	14	230	170	102	50	110	210	90	5,5	35	115	25	15	3,5	25	10
YCHGL-400	13	230	240	135	65	160	210	140	7	50	145	32	17	5	37	10
YCHGL-400	14	290	240	135	65	160	270	140	7	50	145	32	17	5	37	10
YCHGL-630	13	230	260	135	65	160	210	140	7	50	145	40	20	6	37	12
YCHGL-630	14	290	260	135	65	160	270	140	7	50	145	40	20	6	37	12
YCHGL-800	/3	280	285	170	80	200	255	175	9	72	180	50	20	6	48	12
YCHGL-1000	13	378	312	170	120	200	353	175	9	72	185	60	20	8	48	12
YCHGL-1000	14	498	312	170	120	200	473	175	9	72	249	60	20	8	48	12
YCHGL-1250	13	378	356	170	120	200	353	175	9	72	185	80	20	8	48	12
YCHGL-1250	/4	498	356	170	120	200	473	175	9	72	249	80	20	8	48	12
YCHGL-1600	13	378	356	170	120	200	353	175	9	72	185	80	20	10	49	12
YCHGL-1600	/4	498	356	170	120	200	473	175	9	72	249	80	20	10	49	12

Чертежи и схемы
