Блоки рубильник-предохранитель
Блок рубильник-предохранитель YCHR17 горизонтальный
Выключатель-разъединитель с предохранителями на 40–630 А, 3P и 4P, до 690 В, IEC/EN 60947-3.
- Серия
- YCHR17
- Номинальный ток In
- 40–630 А
- Число полюсов
- 3P
- Исполнение
- с одновременным отключением фаз
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 7 позиций
| Исполнение | Номинальный ток In | Артикул | Заявка |
|---|---|---|---|
| 40 ААрт. B070121 | 40 А | B070121 | |
| 63 ААрт. B070122 | 63 А | B070122 | |
| 100 ААрт. B070123 | 100 А | B070123 | |
| 160 ААрт. B070124 | 160 А | B070124 | |
| 250 ААрт. B070125 | 250 А | B070125 | |
| 400 ААрт. B070126 | 400 А | B070126 | |
| 630 ААрт. B070127 | 630 А | B070127 |
Нет исполнений с выбранными параметрами.
Описание
Выключатель-разъединитель с предохранителями YCHR17: номинальное напряжение изоляции 800 В, рабочее — до 690 В, рабочий ток до 630 А, частота 50 Гц. Применяется в распределительных цепях и цепях двигателей с высоким током короткого замыкания как силовой выключатель, разъединитель, аварийный выключатель и для защиты цепей. Для прямого пуска и отключения отдельного двигателя обычно не используется.
Соответствует IEC/EN 60947-3.
Характеристики
Технические характеристики
| Типоразмер | 40 | 63/100 | 160 | 250 | 400 | 630 | ||
|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение Ue | 660 В AC | 660 В AC | 660 В AC | 660 В AC | 660 В AC | 660 В AC | ||
| 380 В AC | 380 В AC | 380 В AC | 380 В AC | 380 В AC | 380 В AC | |||
| Номинальное напряжение изоляции Ui | 800 В | 800 В | 800 В | 800 В | 800 В | 800 В | ||
| Номинальное импульсное выдерживаемое напряжение Uimp | 6 кВ | 6 кВ | 6 кВ | 6 кВ | 6 кВ | 6 кВ | ||
| Номинальный ток Ie | AC 380 В | AC-21B | 40 А | 63/100 А | 160 А | 250 А | 400 А | 630 А |
| AC-22B | 40 А | 63/100 А | 160 А | 250 А | 400 А | 630 А | ||
| AC-23B | - | - | 160 А | 250 А | 400 А | 630 А | ||
| AC 660 В | AC-21B | - | - | 160 А | 250 А | 400 А | 630 А | |
| AC-22B | - | - | 100 А | 160 А | 315 А | 425 А | ||
| Номинальный ток короткого замыкания | 20 кА | 20 кА | 50 кА | 50 кА | 50 кА | 50 кА | ||
| (пиковое 105 кА) | (пиковое 105 кА) | (пиковое 105 кА) | (пиковое 105 кА) | (пиковое 105 кА) | (пиковое 105 кА) | |||
Плавкие вставки
| Условный тепловой ток Ith | Типоразмер предохранителя | Номинальный ток плавкой вставки, А |
|---|---|---|
| 40 А | Rt14 | 2, 4, 6, 8, 10, 12, 16, 20, 25, 32, 40 |
| 63 А/100 А | RT14 | 10, 12, 16, 20, 25, 32, 40, 50, 63 |
| 160 А | NT100 | 10, 16, 25, 32, 40, 50, 63, 80, 100, 125, 160 |
| 250 А | NT1 | 80, 100, 125, 160, 200, 225, 250 |
| 400 А | NT2 | 125, 160, 200, 225, 250, 300, 315, 355, 400 |
| 630 А | NT3 | 315, 355, 400, 425, 500, 630 |

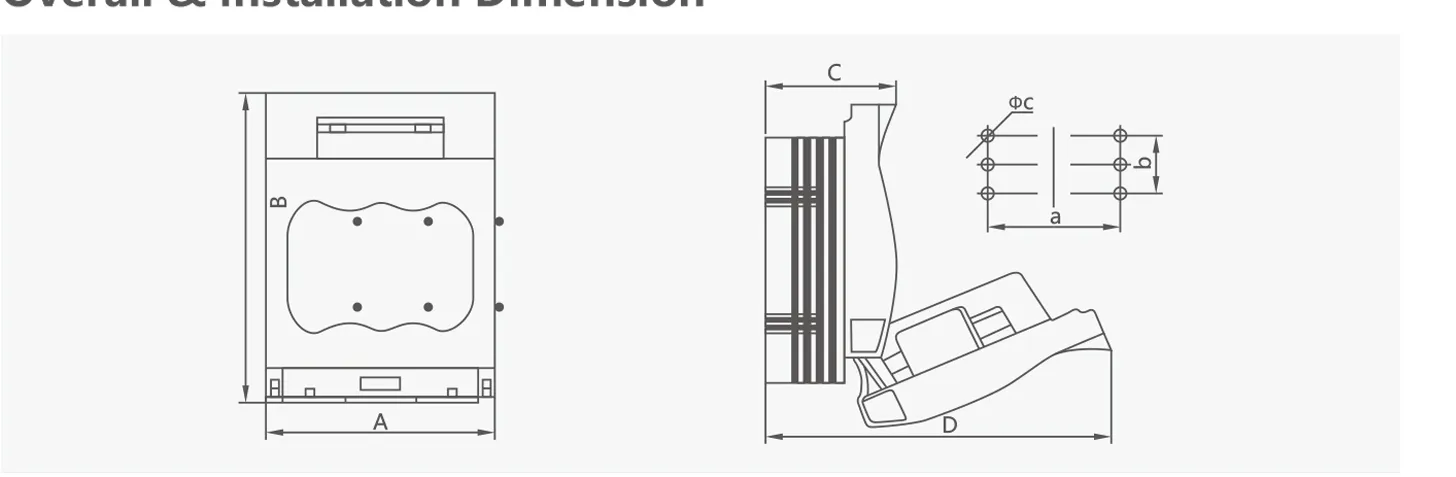

Габаритные и установочные размеры
| Модель | Число полюсов | Габаритные размеры, мм | Установка, мм | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | a | b | Φc | ||
| YCHR17-40 | 3P | 76 | 116 | 76 | 150 | 42 | / | Φ6 |
| YCHR17-63 | 3P | 105 | 116 | 76 | 150 | 62 | / | Φ6 |
| YCHR17-100 | 3P | 105 | 116 | 76 | 150 | 62 | 25 | Φ6 |
| YCHR17-160 | 3P | 106 | 200 | 83 | 205 | 66 | 25 | Φ7 |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | Φ7 | |
| YCHR17-250 | 3P | 185 | 247 | 110 | 295 | 114 | 50 | Φ11 |
| 4P | 242 | 247 | 110 | 295 | 172 | 50 | Φ11 | |
| YCHR17-400 | 3P | 210 | 290 | 125 | 340 | 130 | 50 | Φ11 |
| 4P | 276 | 290 | 125 | 340 | 195 | 50 | Φ11 | |
| YCHR17-630 | 3P | 256 | 300 | 145 | 360 | 162 | 50 | Φ11 |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | Φ11 | |
