Блоки рубильник-предохранитель
Блок рубильник-предохранитель YCH5
Вертикальный выключатель-разъединитель с предохранителями NH, 160–630 А, до 690 В, IEC 60947-3.
- Серия
- YCH5
- Номинальный ток In
- 160–400 А
- Число полюсов
- 3P
- Исполнение
- с одновременным отключением фаз
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 3 позиции
| Исполнение | Номинальный ток In | Артикул | Заявка |
|---|---|---|---|
| 160 ААрт. B070092 | 160 А | B070092 | |
| 250 ААрт. B070094 | 250 А | B070094 | |
| 400 ААрт. B070096 | 400 А | B070096 |
Нет исполнений с выбранными параметрами.
Описание
Вертикальные выключатели-разъединители с предохранителями YCH5 предназначены для цепей переменного тока напряжением до 690 В и частотой 50 Гц с номинальным током 160–630 А. Это многополюсные аппараты с ручным нечастым управлением: коммутируют цепь под нагрузкой, обеспечивают надёжное разъединение и защиту от сверхтоков. Соответствуют IEC 60947-3.
- состоит из основания, корпуса, крышки, рукоятки и защитного экрана
- плавкие вставки NH (NT) устанавливаются в крышку и работают как подвижный контакт
- при повороте рукоятки крышка с вставками замыкается и размыкается одновременно, видимый разрыв соответствует требованиям к разъединителю

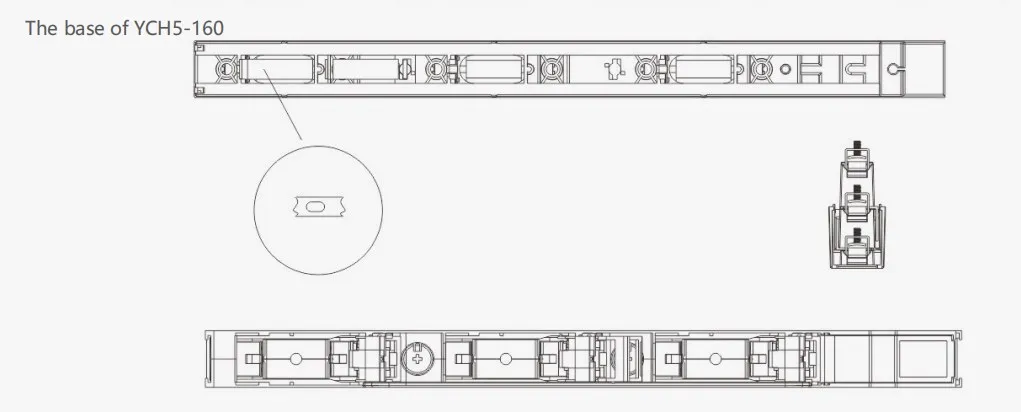

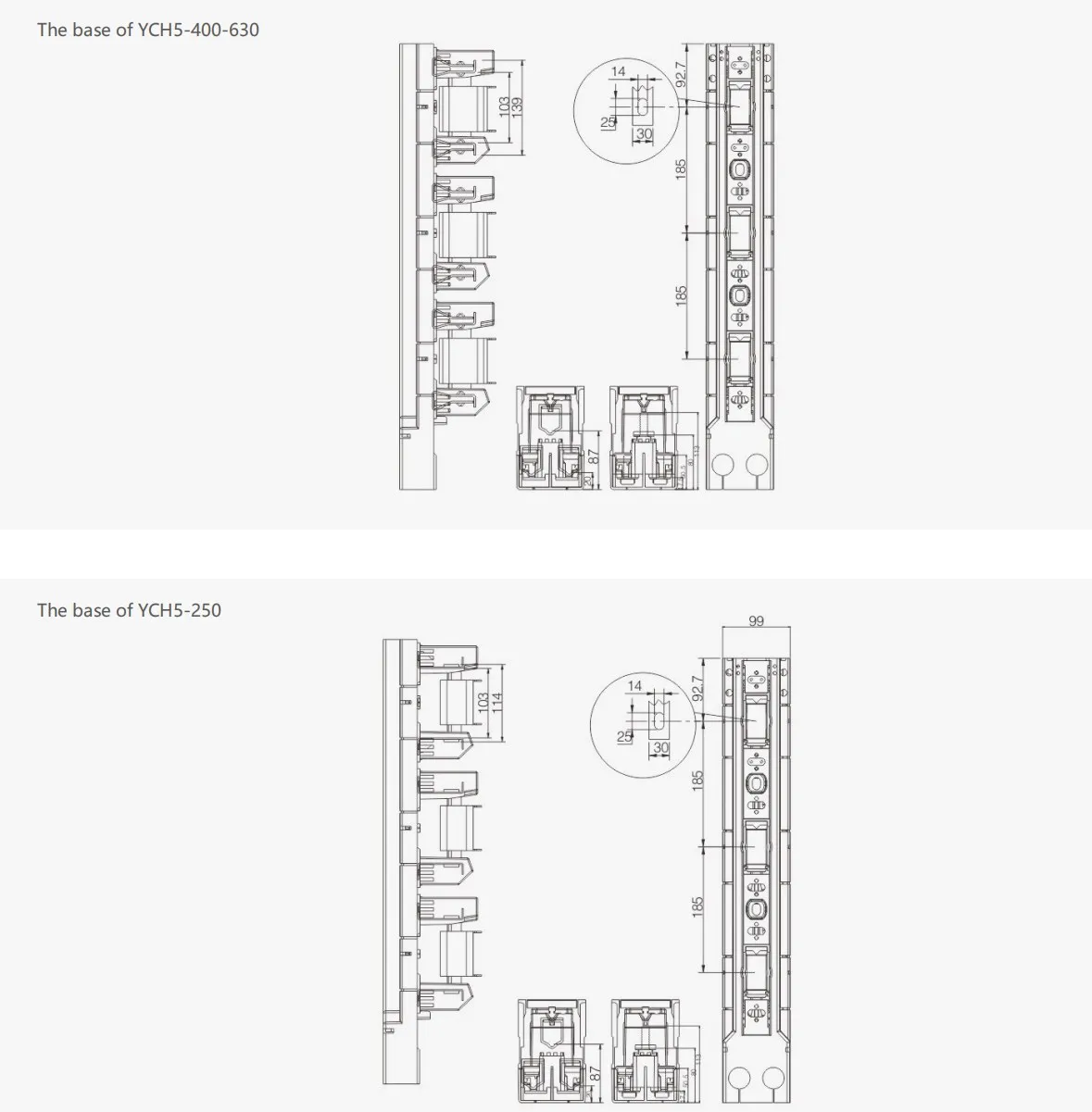

- основание легко снимается и надёжно крепится на шины (межосевое расстояние 185 мм)
- дугогасительные камеры обеспечивают отключающую способность

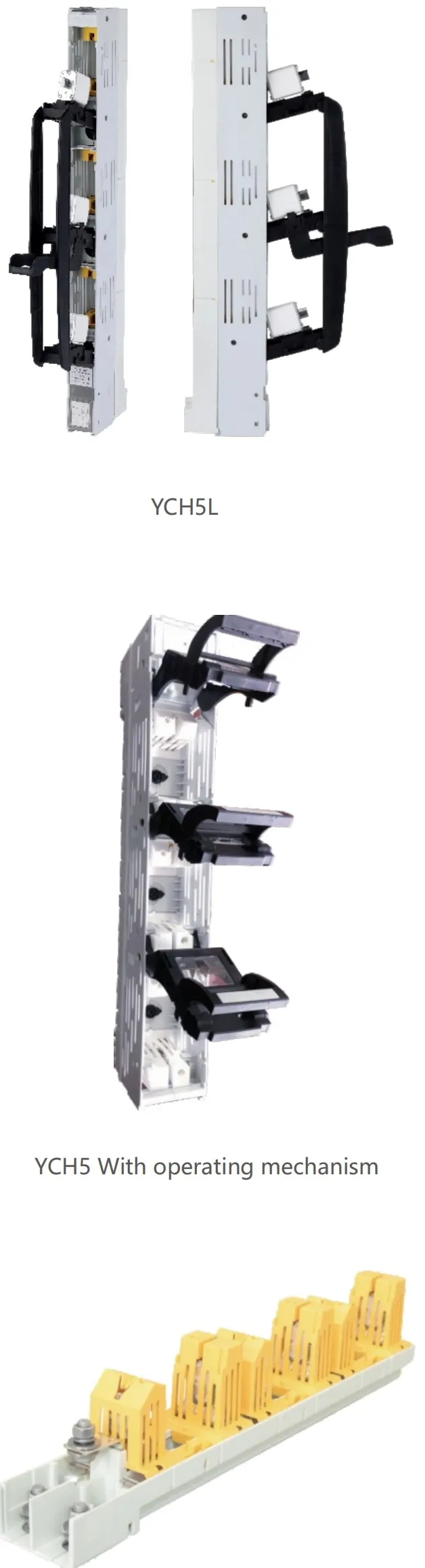

Исполнения с индексом L — одновременная коммутация трёх фаз, без индекса — независимое пофазное управление.
Расшифровка обозначения
- YC
- Код производителя
- H5
- Вертикальный выключатель-разъединитель с предохранителями
- ①
- Номинальный ток, А
- 160, 250, 400, 630
- ②
- Управление
- L — три фазы включаются и отключаются одновременно
- J — пофазное, без механизма управления
- без обозначения — пофазное
Характеристики
Технические характеристики
| Параметр | Условие | Ед. | Типоразмер 00 | Типоразмер 1 | Типоразмер 2 | Типоразмер 3 |
|---|---|---|---|---|---|---|
| Электрические параметры | ||||||
| Ток термической стойкости Ith | А | 160 | 250 | 400 | 630 | |
| Номинальное напряжение изоляции | В | 800 | 800 | 800 | 800 | |
| Номинальный ток | 400 В, AC-20 | А | 160 | 250 | 400 | 630 |
| Номинальный ток | 400 В, AC-21 | А | 160 | 250 | 400 | 630 |
| Номинальный ток | 400 В, AC-22 | А | 160 | 250 | 400 | 630 |
| Номинальный ток | 690 В, AC-20 | А | 160 | 250 | 400 | 630 |
| Номинальный ток | 690 В, AC-21 | А | 100 | 200 | 315 | 425 |
| Номинальный ток | 690 В, AC-22 | А | 100 | 160 | 315 | 315 |
| Применяемые предохранители | ||||||
| Номинальный ток предохранителя | 400 В | А | 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 (≥ 100 кА) | 80, 100, 125, 160, 200, 224, 250 (≥ 100 кА) | 125, 160, 200, 224, 250, 315, 355, 400 (≥ 100 кА) | 315, 355, 400, 425, 500, 630 (≥ 100 кА) |
| Номинальный ток предохранителя | 690 В | А | 20, 25, 32, 35, 40, 50, 63, 80, 100 (≥ 50 кА) | 80, 100, 125, 160, 200 (≥ 50 кА) | 125, 160, 200, 224, 250, 300, 315 (≥ 50 кА) | 315, 355, 400, 425 (≥ 50 кА) |

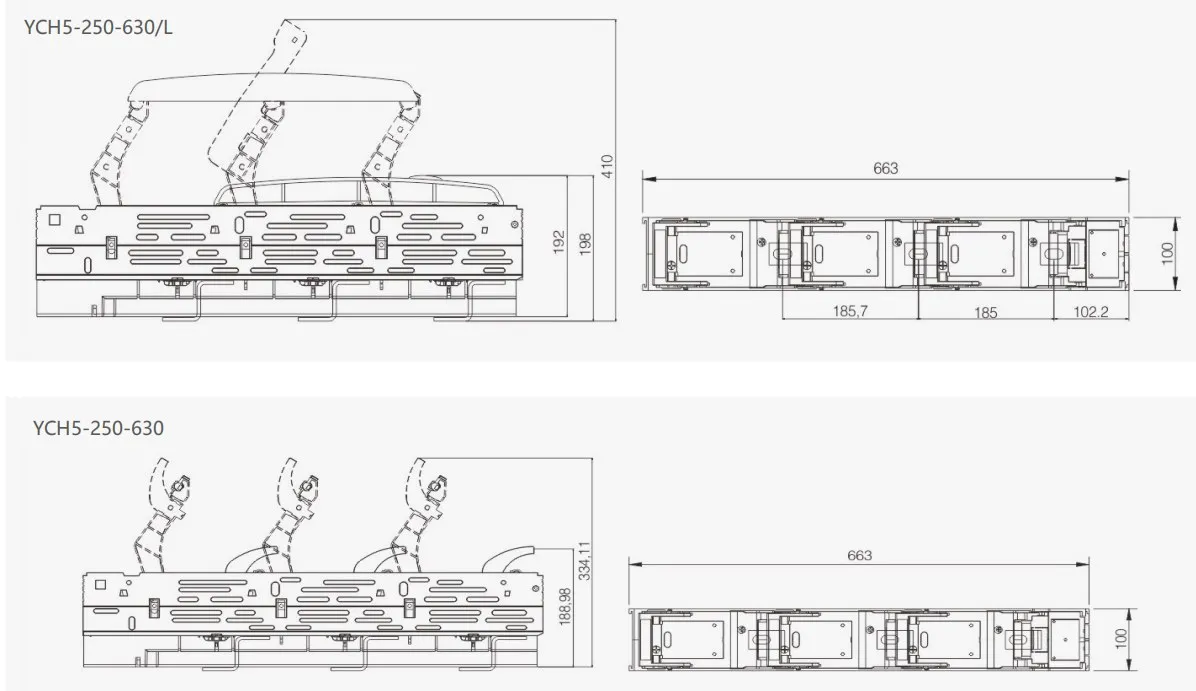

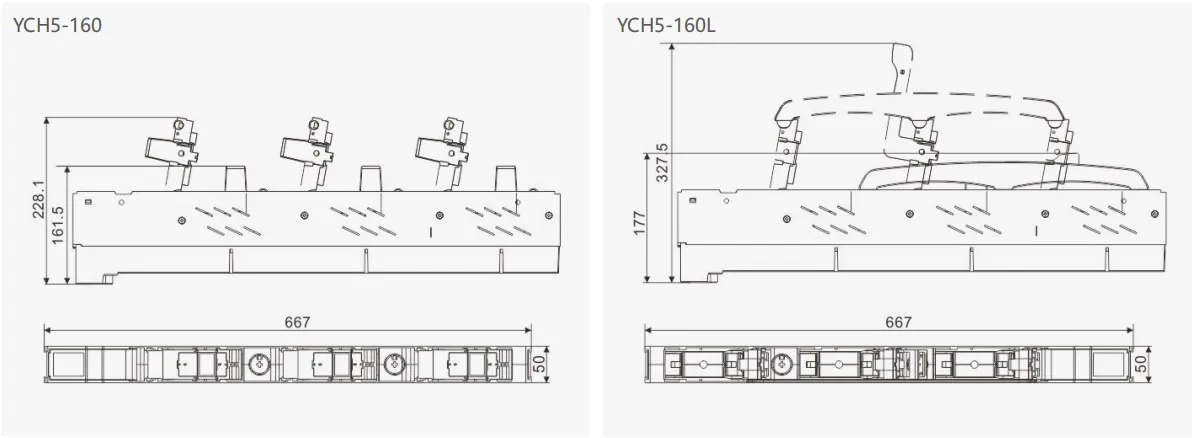

Чертежи и схемы
