Реле контроля уровня YCL8
Новинка
Реле контроля уровня жидкости: один или два уровня, режимы «наполнение / откачка».
- Серия
- YCL8
- Артикул
- D040019
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Описание
Реле YCL8 контролирует уровень жидкости в колодцах, бассейнах, резервуарах и цистернах по кондуктометрическим электродам.
- режимы контроля двух уровней или одного уровня
- функции «наполнение» (PUMP UP) и «откачка» (PUMP DOWN)
- задержка срабатывания выхода 0,1–10 с
- чувствительность регулируется потенциометром, 5–100 кОм
- гальванически развязанное питание AC/DC 24–240 В
- индикация состояния реле светодиодом
- ширина 1 модуль, установка на DIN-рейку
Характеристики
Технические характеристики
| Технические характеристики | YCL8-02 | YCL8-03 | |
|---|---|---|---|
| Функция: 2-уровневый или 1-уровневый режим управления | |||
| Клеммы питания | A1-A2 | ||
| Диапазон напряжения | AC/DC 24-240 В(50-60 Гц) | ||
| Вход | не более 2 В·А | ||
| Допуск напряжения питания | -15%;+10% | ||
| Чувствительность (входное сопротивление) | Регулируется в диапазоне 5–100 кОм | ||
| Напряжение на электродах | не более 5 В AC | ||
| Ток через датчик | AC<0,1 мА | ||
| Время реакции | не более 400 мс | ||
| Максимальная длина линии | 800 м (чувствительность 25 кОм), 200 м (чувствительность 100 кОм) | ||
| Максимальная длина кабеля датчика | 400 нФ (чувствительность 25 кОм), 100 нФ (чувствительность 100 кОм) | ||
| Время задержки t | Регулируется, 0,1–10 с | ||
| Точность установки (механическая) | ±10% | ||
| Температурный коэффициент | 0,05%/°C,при 20 °C | ||
| Выход | 1 переключающий контакт (SPDT) | ||
| Номинальный ток | 10 А/AC 1 | ||
| Коммутируемое напряжение | 250 В AC/24 В DC | ||
| Минимальная отключающая способность DC | 500 мВт | ||
| Индикация выхода | красный светодиод | ||
| Механическая износостойкость | 1×10⁷ | ||
| Коммутационная износостойкость (AC-1) | 1×10⁵ | ||
| Время возврата | не более 200 мс | ||
| Рабочая температура | −20…+55 °C | ||
| Температура хранения | −35…+75 °C | ||
| Установка на DIN-рейку | DIN-рейка EN/IEC 60715 | ||
| Степень защиты | IP40 — лицевая панель, IP20 — клеммы | ||
| Рабочее положение | любые | ||
| Категория перенапряжения | Ⅲ. | ||
| Степень загрязнения | 2 | ||
| Максимальное сечение кабеля, мм² | Одножильный провод: не более 1 × 2,5 или 2 × 1,5; с наконечником: не более 1 × 2,5 (AWG 12) | ||
| Момент затяжки | 0,8 Н·м | ||

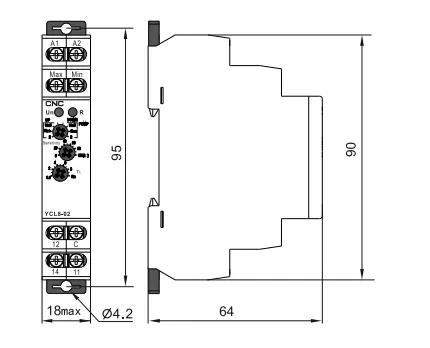

| Размеры | 90×18×64 мм | ||
| Масса | 70 г 72 г | ||
| Стандарты | EN 62055-1 | ||
