Реле контроля фаз XJ3
Реле контроля фаз: обрыв и чередование фаз, повышенное и пониженное напряжение, 380 В.
- Серия
- XJ3
- Исполнение
- XJ3-D, XJ3-J
- Род тока
- AC
Исполнения 2 позиции
| Исполнение | Исполнение | Артикул | Заявка |
|---|---|---|---|
| XJ3-DАрт. D060051 | XJ3-D | D060051 | |
| XJ3-JАрт. D060026 | XJ3-J | D060026 |
Нет исполнений с выбранными параметрами.
Описание
Реле XJ3-D защищает трёхфазные цепи переменного тока от повышенного и пониженного напряжения и обрыва фазы, а нереверсивные механизмы — от неправильного чередования фаз.
Реле включается в цепь управления по схеме подключения. При перегорании предохранителя любой фазы или обрыве фазы питающей сети XJ3-D сразу размыкает контакт в цепи катушки контактора главной цепи, и контактор отключает нагрузку. Если после ремонта или переключения питания фазы нереверсивного механизма подключены в неправильном порядке, реле определит это и не даст подать питание.

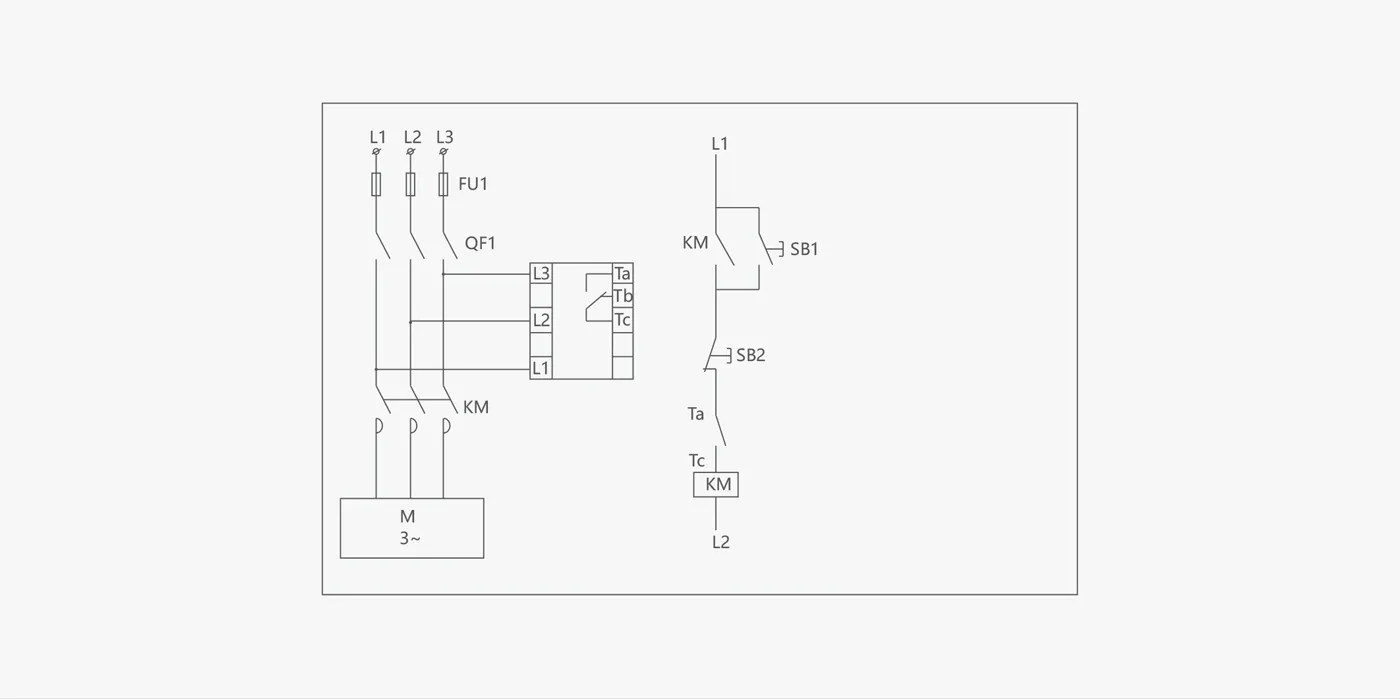

На схеме применения реле защищает при обрыве фазы на выводах 1, 2, 3 и между фазами A, B, C питающей сети.
Характеристики
Технические характеристики

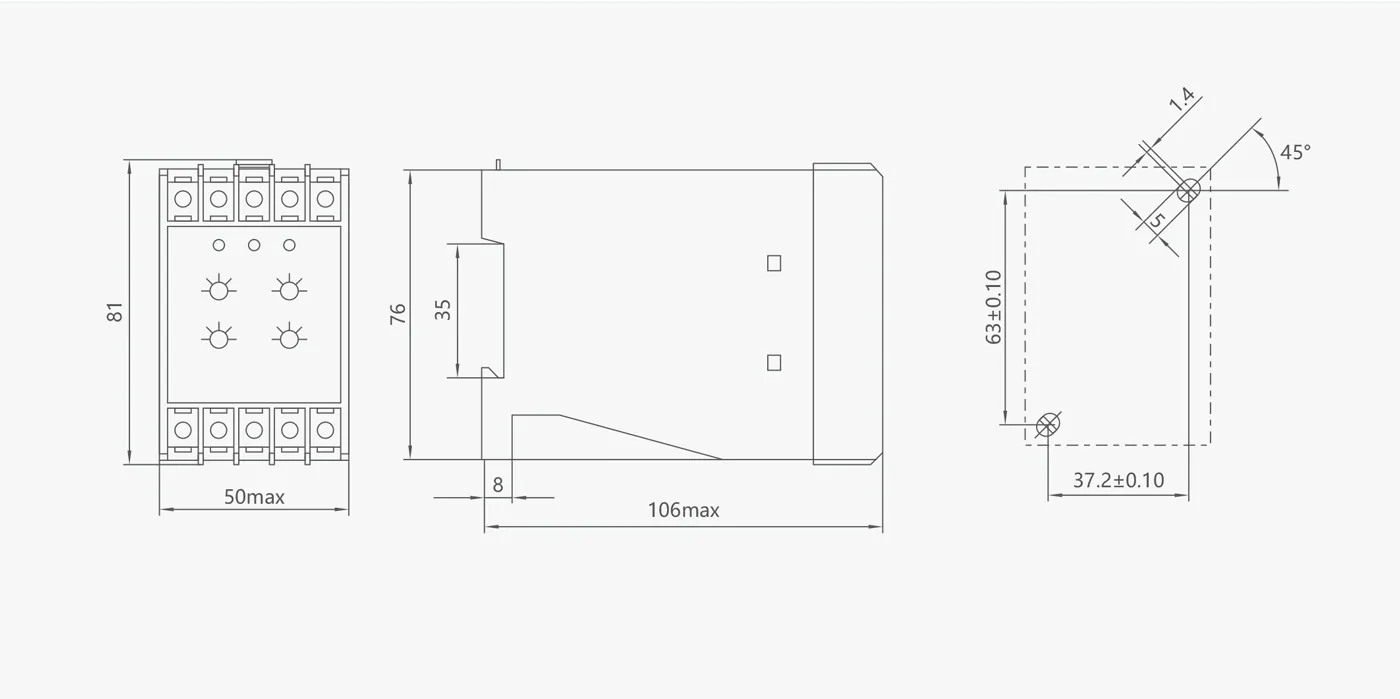

| Тип | XJ3-D |
| Функции защиты | Перенапряжение, пониженное напряжение, обрыв фазы, нарушение чередования фаз |
| Защита от перенапряжения (AC) | 380–460 В, 1,5–4 с (регулируется) |
| Защита от пониженного напряжения (AC) | 300–380 В, 2–9 с (регулируется) |
| Рабочее напряжение | AC 380 В 50/60 Гц |
| Число контактов | 1 группа переключающих контактов |
| Коммутационная способность контактов | Ue/Ie:AC-15 380 В/0,47 А; Ith:3 А |
| Защита от обрыва и нарушения чередования фаз | Время реакции ≤ 2 с |
| Коммутационная износостойкость | 1 × 10⁵ циклов |
| Механическая износостойкость | 1 × 10⁶ циклов |
| Температура окружающей среды | −5…+40 °C |
| Способ установки | DIN-рейка 35 мм или монтаж на панель |
