Реле интерфейсное RXM
Интерфейсное реле с 2 или 4 переключающими контактами, со светодиодом или без, катушки 24–230 В.
- Серия
- RXM
- Исполнение
- 15 вариантов
Исполнения 15 позиций
Фильтр
| Исполнение | Исполнение | Артикул | Заявка |
|---|---|---|---|
| RXM2A 120V AC 10A with LED 8 pinАрт. D020486 | RXM2A 120V AC 10A with LED 8 pin | D020486 | |
| RXM2A 230V AC 10A with LED 8 pinАрт. D020485 | RXM2A 230V AC 10A with LED 8 pin | D020485 | |
| RXM2A 24V AC 10A LED 8 pinАрт. D020484 | RXM2A 24V AC 10A LED 8 pin | D020484 | |
| RXM2A 24V DC 10A with LED 8 pinАрт. D020487 | RXM2A 24V DC 10A with LED 8 pin | D020487 | |
| RXM2AB1 120V AC 10A without LED 8 pinАрт. D020494 | RXM2AB1 120V AC 10A without LED 8 pin | D020494 | |
| RXM2AB1 230V AC 10A without LED 8 pinАрт. D020493 | RXM2AB1 230V AC 10A without LED 8 pin | D020493 | |
| RXM2AB1 24V AC 10A LED 8 pinАрт. D020492 | RXM2AB1 24V AC 10A LED 8 pin | D020492 | |
| RXM2AB1 24V DC 10A without LED 8 pinАрт. D020495 | RXM2AB1 24V DC 10A without LED 8 pin | D020495 | |
| RXM4A 120V AC 5A with LED 14 pinАрт. D020482 | RXM4A 120V AC 5A with LED 14 pin | D020482 | |
| RXM4A 230V ACАрт. D020479 | RXM4A 230V AC | D020479 | |
| RXM4A 24V ACАрт. D020478 | RXM4A 24V AC | D020478 | |
| RXM4A 24V DC 5A LED 14 pinАрт. D020483 | RXM4A 24V DC 5A LED 14 pin | D020483 | |
| RXM4AB1 120V AC 5A without LED 14 pinАрт. D020490 | RXM4AB1 120V AC 5A without LED 14 pin | D020490 | |
| RXM4AB1 230V AC 5A without LED 14 pinАрт. D020489 | RXM4AB1 230V AC 5A without LED 14 pin | D020489 | |
| RXM4AB1 24V DC 5A LED 14 pinАрт. D020491 | RXM4AB1 24V DC 5A LED 14 pin | D020491 |
Нет исполнений с выбранными параметрами.
Описание
Интерфейсные реле RXM обеспечивают гальваническую развязку и передают команды управления между цепями управления и силовыми цепями. Устанавливаются в колодку на DIN-рейку 35 мм, применяются в низковольтных комплектных устройствах (НКУ).
Исполнения: 2 переключающих контакта (10 А при 220 В AC, 8 выводов) или 4 переключающих контакта (5 А при 220 В AC, 14 выводов); со светодиодной индикацией или без неё. Катушки на AC 24, 120, 230 В и DC 24 В. Реле оснащены кнопкой тестирования.
Условия эксплуатации: температура −5…+40 °C, относительная влажность не более 50 % при +40 °C и не более 90 % при +20 °C, высота до 2000 м; без вредных газов и паров, токопроводящей и взрывоопасной пыли, сильной вибрации.
Расшифровка обозначения
- RXM
- Интерфейсное реле
- ①
- Число контактов
- 2A — два переключающих контакта
- 4A — четыре переключающих контакта
- ②
- Индикация
- без обозначения — со светодиодом
- B1 — без светодиода
- ③
- Напряжение катушки
- AC 230 В
- AC 120 В
- AC 24 В
- DC 24 В
- DC 110 В
Пример: RXM2AB1 230V AC — два переключающих контакта, без светодиода, катушка 230 В переменного тока.

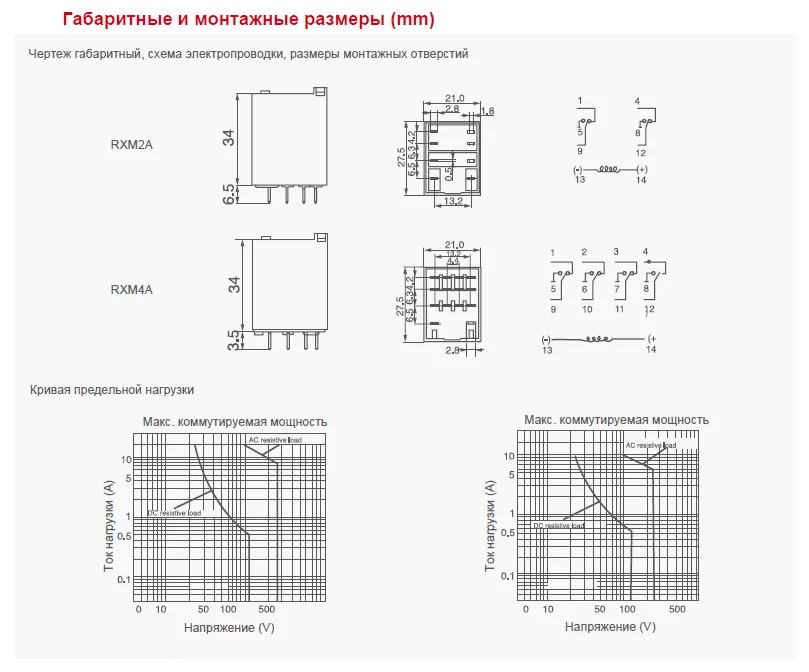

Характеристики
Технические характеристики
| Параметр | Условие | Ед. | RXM2A (2 контакта, 2CO) | RXM4A (4 контакта, 4CO) |
|---|---|---|---|---|
| Контакты | ||||
| Количество контактов | 2CO | 4CO | ||
| Сопротивление контактов | 50 мОм (1 А, 6 В DC) | 50 мОм (1 А, 6 В DC) | ||
| Контактная нагрузка (резистивная) | AC | 10 А / 220 В AC | 5 А / 220 В AC | |
| Контактная нагрузка (резистивная) | DC | 30 В DC | 30 В DC, 125 В AC | |
| Реле | ||||
| Сопротивление изоляции | 500 МОм, 500 В DC | 500 МОм, 500 В DC | ||
| Электрическая прочность | Катушка — контакты | 1000 В AC, 1 мин | 1000 В AC, 1 мин | |
| Электрическая прочность | Разомкнутые контакты | 1500 В AC, 1 мин | 1500 В AC, 1 мин | |
| Электрическая прочность | Между группами контактов | 1500 В AC, 1 мин | 1500 В AC, 1 мин | |
| Время срабатывания / отпускания | мс | 25 / 25 | 25 / 25 | |
| Номинальная мощность катушки | 0,9 Вт / 1,2 В·А | 0,9 Вт / 1,2 В·А | ||
Сопротивление изоляции в таблице производителя указано как «500mΩ»; по смыслу — 500 МОм.
