Автоматические выключатели защиты двигателя
Автоматический выключатель защиты двигателя YCP7, с рычагом
Автоматический выключатель защиты двигателя YCP7 0,1–32 А, до 690 В, Icu до 100 кА.
- Серия
- YCP7
- Номинальный ток In
- 0,16–32 А
- Уставка теплового расцепителя
- 15 вариантов
- Число полюсов
- 3P
- Типоразмер
- 32 А
- Род тока
- AC
- Исполнение
- С рычагом
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 15 позиций
Фильтр
Номинальный ток In
Уставка теплового расцепителя
Найдено: 15 из 15 исполнений
| Исполнение | Номинальный ток In | Уставка теплового расцепителя | Заявка |
|---|---|---|---|
| 0,16 А · 0,1–0,16 А | 0,16 А | 0,1–0,16 А | |
| 0,25 А · 0,16–0,25 А | 0,25 А | 0,16–0,25 А | |
| 0,4 А · 0,25–0,4 А | 0,4 А | 0,25–0,4 А | |
| 0,63 А · 0,4–0,63 А | 0,63 А | 0,4–0,63 А | |
| 1 А · 0,63–1 А | 1 А | 0,63–1 А | |
| 1,6 А · 1–1,6 А | 1,6 А | 1–1,6 А | |
| 2,5 А · 1,6–2,5 А | 2,5 А | 1,6–2,5 А | |
| 4 А · 2,5–4 А | 4 А | 2,5–4 А | |
| 6,3 А · 4–6,3 А | 6,3 А | 4–6,3 А | |
| 10 А · 6–10 А | 10 А | 6–10 А | |
| 14 А · 9–14 А | 14 А | 9–14 А | |
| 18 А · 13–18 А | 18 А | 13–18 А | |
| 23 А · 17–23 А | 23 А | 17–23 А | |
| 25 А · 20–25 А | 25 А | 20–25 А | |
| 32 А · 24–32 А | 32 А | 24–32 А |
Нет исполнений с выбранными параметрами.
Описание
Автоматические выключатели защиты двигателя YCP7 для цепей переменного тока напряжением до 690 В и током до 32 А: защита трёхфазных асинхронных двигателей с короткозамкнутым ротором от перегрузки, обрыва фазы и короткого замыкания, нечастый пуск. Защищают распределительные линии при нечастых переключениях нагрузки, могут использоваться как разъединитель. Соответствуют IEC 60947-4-1 и IEC 60947-4-2.
В линиях с высшими гармониками (преобразователи частоты и т. п.) исполнение выбирают на ток в 1,3–1,9 раза больше номинального тока двигателя: например, для двигателя 1,1 А без гармоник — 1–1,6 А, с гармониками — 1,6–2,5 А.
Условия эксплуатации: температура −5…+40 °C; относительная влажность не более 20 % при 40 °C и не более 90 % при 20 °C; высота до 2000 м; отклонение от вертикали не более ±5°; без вредных газов, токопроводящей и взрывоопасной пыли, сильной вибрации.
Характеристики
Общие характеристики
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 8000 |
| Номинальное рабочее напряжение Ue, В | AC 230/240, AC 400/415, AC 440, AC 500, AC 690 |
| Номинальная частота, Гц | 50/60 |
| Категория применения | A, AC-3 |
| Степень защиты оболочки | IP20 (с лицевой стороны) |
Исполнения и отключающая способность
| Номер изделия | Номинальный ток расцепителя In, А | Диапазон регулирования тока уставки, А | Предельная отключающая способность Icu, рабочая отключающая способность Ics, кА | Расстояние выброса дуги, мм | |||
|---|---|---|---|---|---|---|---|
| AC 400/415 В | AC 690 В | ||||||
| Icu | Ics | Icu | Ics | ||||
| YCP7-32B | 0,16 | 0,1–0,16 | 100 | 100 | 100 | 100 | 40 |
| 0,25 | 0,16-0,25 | 100 | 100 | 100 | 100 | 40 | |
| 0,4 | 0,25-0,4 | 100 | 100 | 100 | 100 | 40 | |
| 0,63 | 0,4-0,63 | 100 | 100 | 100 | 100 | 40 | |
| 1 | 0,63-1 | 100 | 100 | 100 | 100 | 40 | |
| 1,6 | 1-1,6 | 100 | 100 | 100 | 100 | 40 | |
| 2,5 | 1,6-2,5 | 100 | 100 | 4 | 4 | 40 | |
| 4 | 2,5-4 | 100 | 100 | 4 | 4 | 40 | |
| 6,3 | 4-6,3 | 100 | 100 | 4 | 4 | 40 | |
| 10 | 6-10 | 100 | 100 | 4 | 4 | 40 | |
| 14 | 9-14 | 25 | 15 | 4 | 4 | 40 | |
| 18 | 13-18 | 25 | 15 | 4 | 4 | 40 | |
| 23 | 17-23 | 25 | 15 | 4 | 4 | 40 | |
| 25 | 20-25 | 25 | 15 | 4 | 4 | 40 | |
| 32 | 24-32 | 25 | 15 | 4 | 4 | 40 | |
Мощность управляемых трёхфазных двигателей
| Номер изделия | Номинальный ток расцепителя In, А | Диапазон регулирования тока уставки, А | Стандартная мощность трёхфазного двигателя, кВт | |||||
|---|---|---|---|---|---|---|---|---|
| AC-3, 50 Гц/60 Гц | ||||||||
| 230/240 В | 400 В | 415 В | 440 В | 500 В | 690 В | |||
| YCP7-32B | 0,16 | 0,1–0,16 | - | - | - | - | - | - |
| 0,25 | 0,16-0,25 | - | - | - | - | - | - | |
| 0,4 | 0,25-0,4 | - | - | - | - | - | - | |
| 0,63 | 0,4-0,63 | - | - | - | - | - | 0,37 | |
| 1 | 0,63-1 | - | - | - | 0,37 | 0,37 | 0,55 | |
| 1,6 | 1-1,6 | - | 0,37 | - | 0,55 | 0,75 | 1,1 | |
| 2,5 | 1,6-2,5 | 0,37 | 0,75 | 0,75 | 1,1 | 1,1 | 1,5 | |
| 4 | 2,5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 2,2 | 3 | |
| 6,3 | 4-6,3 | 1,1 | 2,2 | 2,2 | 3 | 3,7 | 4 | |
| 10 | 6-10 | 2,2 | 4 | 4 | 4 | 5,5 | 7,5 | |
| 14 | 9-14 | 3,4 | 5,5 | 5,5 | 7,5 | 7,5 | 9 | |
| 18 | 13-18 | 5,5 | 7,5 | 9 | 9 | 9 | 11 | |
| 23 | 17-23 | 5,5 | 11 | 11 | 11 | 11 | 15 | |
| 25 | 20-25 | 15 | 11 | 11 | 11 | 15 | 18,5 | |
| 32 | 24-32 | 7,5 | 15 | 15 | 15 | 18,5 | 25 | |
Защита от перегрузки при симметричной нагрузке
| Порядковый номер | Кратность тока уставки | Начальное состояние | Время уставки | Ожидаемый результат | Температура окружающего воздуха |
|---|---|---|---|---|---|
| 1 | 1,05 | из холодного состояния | t≥2 ч | Не срабатывает | +20 ± 2 °C |
| 2 | 1,2 | Из нагретого состояния (ток поднимается до заданного сразу после первого испытания) | t<2 ч | отключение | +20 ± 2 °C |
| 3 | 1,5 | Пуск после теплового равновесия при 1-кратном токе уставки | t<2 мин | отключение | +20 ± 2 °C |
| 4 | 7,2 | из холодного состояния | 2 с<t≤10 с | отключение | +20 ± 2 °C |
Защита при несимметричной нагрузке (обрыв фазы)
| Порядковый номер | Кратность тока уставки | Начальное состояние | Время уставки | Ожидаемый результат | Температура окружающего воздуха | |
|---|---|---|---|---|---|---|
| Любые две фазы | Третья фаза | |||||
| 1 | 1 | 0,9 | из холодного состояния | t≥2 ч | Не срабатывает | +20 ± 2 °C |
| 2 | 1,15 | 0 | Из нагретого состояния (ток поднимается до заданного сразу после первого испытания) | t<2 ч | отключение | +20 ± 2 °C |
Температурная компенсация
| Порядковый номер | Кратность тока уставки | Начальное состояние | Время уставки | Ожидаемый результат | Температура окружающего воздуха |
|---|---|---|---|---|---|
| 1 | 1 | из холодного состояния | t≥2 ч | Не срабатывает | +40 ± 2 °C |
| 2 | 1,2 | Из нагретого состояния (ток поднимается до заданного сразу после первого испытания) | t<2 ч | отключение | +40 ± 2 °C |
| 3 | 1,5 | Из нагретого состояния (после установления при 1,0 уставки тока) | t<2 мин | отключение | +40 ± 2 °C |
| 4 | 1,05 | из холодного состояния | t≥2 ч | Не срабатывает | −5 ± 2 °C |
| 5 | 1,3 | Из нагретого состояния (ток поднимается до заданного сразу после третьего испытания) | t<2 ч | отключение | −5 ± 2 °C |
| 6 | 1,5 | Из нагретого состояния (после установления при 1,0 уставки тока) | t<4 мин | отключение | −5 ± 2 °C |

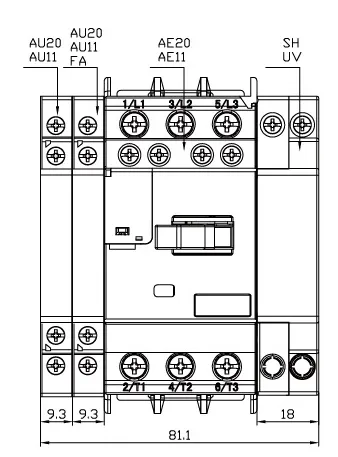

Аксессуары
| Наименование аксессуара | YCP7-32B |
|---|---|
| Расцепитель минимального напряжения | YCP7-UV110 |
| YCP7-UV220 | |
| YCP7-UV380 | |
| Независимый расцепитель | YCP7-SH110 |
| YCP7-SH220 | |
| YCP7-SH380 | |
| Мгновенный вспомогательный контакт (фронтальный) | YCP7-AE20 |
| Мгновенный вспомогательный контакт (фронтальный) | YCP7-AE11 |
| Мгновенный вспомогательный контакт (боковой); контакт сигнализации аварии и мгновенный вспомогательный контакт | YCP7-AU20 |
| YCP7-AU11 | |
| YCP7-AD0110 YCP7-AD1010 | |
| YCP7-AD0101 |
