Автоматические выключатели защиты двигателя

Автоматический выключатель защиты двигателя YCP5, кнопочный

Автоматический выключатель защиты двигателя (мотор-автомат) 0,1–80 А, до 690 В.

Серия
YCP5
Номинальный ток In
1–80 А
Отключающая способность Icu
10–100 кА
Типоразмер
25 А, 80 А
Уставка теплового расцепителя
16 вариантов
Мощность AC-3
0,37–40 кВт
Число полюсов
3P
Род тока
AC
Исполнение
Кнопочный
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 17Документы · 6

Исполнения 17 позиций

Фильтр
Номинальный ток In
Отключающая способность Icu
Типоразмер
Уставка теплового расцепителя
Мощность AC-3
ИсполнениеНоминальный ток InОтключающая способность IcuТипоразмерУставка теплового расцепителяМощность AC-3Артикул
1 А · 100 кА · 25 А · 0,63–1 ААрт. C0400541 А100 кА25 А0,63–1 АC040054
1,6 А · 100 кА · 25 А · 1–1,6 А · 0,37 кВтАрт. C0400551,6 А100 кА25 А1–1,6 А0,37 кВтC040055
2,5 А · 100 кА · 25 А · 1,6–2,5 А · 0,75 кВтАрт. C0400562,5 А100 кА25 А1,6–2,5 А0,75 кВтC040056
4 А · 100 кА · 25 А · 2,5–4 А · 1,5 кВтАрт. C0400574 А100 кА25 А2,5–4 А1,5 кВтC040057
6,3 А · 100 кА · 25 А · 4–6,3 А · 2,2 кВтАрт. C0400586,3 А100 кА25 А4–6,3 А2,2 кВтC040058
10 А · 100 кА · 25 А · 6–10 А · 4 кВтАрт. C04005910 А100 кА25 А6–10 А4 кВтC040059
14 А · 15 кА · 25 А · 9–14 А · 5,5 кВтАрт. C04006014 А15 кА25 А9–14 А5,5 кВтC040060
18 А · 15 кА · 25 А · 13–18 А · 7,5 кВтАрт. C04006218 А15 кА25 А13–18 А7,5 кВтC040062
23 А · 15 кА · 25 А · 17–23 А · 11 кВтАрт. C04006323 А15 кА25 А17–23 А11 кВтC040063
25 А · 15 кА · 25 А · 20–25 А · 11 кВтАрт. C04006425 А15 кА25 А20–25 А11 кВтC040064
32 А · 10 кА · 25 А · 24–32 А · 15 кВтАрт. C04006532 А10 кА25 А24–32 А15 кВтC040065
10 А · 100 кА · 80 А · 6–10 А · 2,2 кВтАрт. C04006610 А100 кА80 А6–10 А2,2 кВтC040066
16 А · 100 кА · 80 А · 10–16 А · 4 кВтАрт. C04028516 А100 кА80 А10–16 А4 кВтC040285
20 А · 100 кА · 80 А · 14–20 А · 7,5 кВтАрт. C04006820 А100 кА80 А14–20 А7,5 кВтC040068
40 А · 35 кА · 80 А · 25–40 А · 18,5 кВтАрт. C04007040 А35 кА80 А25–40 А18,5 кВтC040070
63 А · 35 кА · 80 А · 40–63 А · 30 кВтАрт. C04035563 А35 кА80 А40–63 А30 кВтC040355
80 А · 15 кА · 80 А · 56–80 А · 40 кВтАрт. C04007280 А15 кА80 А56–80 А40 кВтC040072

Описание

Автоматические выключатели защиты двигателя YCP5 предназначены для цепей переменного тока напряжением до 690 В и током до 80 А: защита трёхфазных асинхронных двигателей с короткозамкнутым ротором от перегрузки, обрыва фазы и короткого замыкания, а также нечастый пуск. Могут защищать распределительные линии при нечастых переключениях нагрузки и использоваться как разъединитель.

Условия эксплуатации: высота до 2000 м; температура −5…+40 °C (среднесуточная не выше +35 °C); относительная влажность не более 90 % при +25 ± 5 °C; степень загрязнения 3; категория перенапряжения III.

Характеристики

Исполнения и мощность двигателей (AC-3)

ТипСтандартная мощность трёхфазных двигателей 50/60 Гц в категории AC-3Диапазон уставки тока
220 В380 В415 В440 В500 В660 В
кВткВткВткВткВткВт
YCP5-25-ME01------0,1-0,16
YCP5-25-ME02------0,16-0,25
YCP5-25-ME03------0,25-0,4
YCP5-25-ME04-----0,370,4-0,63
YCP5-25-ME05---0,370,370,550,63-1
YCP5-25-ME06-0,37-0,550,751,11-1,6
YCP5-25-ME070,370,750,751,11,11,51,6-2,5
YCP5-25-ME080,751,51,51,52,232,5-4
YCP5-25-ME101,12,22,233,744-6,3
YCP5-25-ME142,24445,57,56-10
YCP5-25-ME1635,55,57,57,599-14
YCP5-25-ME2047,59991113-18
YCP5-25-ME215,5111111111517-23
YCP5-25-ME225,51111111518,520-25
YCP5-25-ME327,515151518,52624-32
YCP5-80-ME101,12,22,233,746-10
YCP5-80-ME162,24445,57,510-16
YCP5-80-ME2047,57,57,5101114-20
YCP5-80-ME255,51111111518,516-25
YCP5-80-ME401118,52222253325-40
YCP5-80-ME6315303333405540-63
YCP5-80-ME8022404545556356-80

Характеристика срабатывания при симметричной нагрузке

No.Кратность тока уставкиВремя срабатыванияНачальное состояниеТемпература окружающего воздуха
11,0InНесрабатывание в течение 2 чИз холодного состояния+40 ± 2 °C
21,2InСрабатывание в пределах 2 чПуск после 1+40 ± 2 °C

Аксессуары YCP5-25: контакты

Наименование аксессуаровКодКонтактыМесто установки
Мгновенные вспомогательные контактыAE111НО+НЗСпереди выключателя (1 шт.)
AE202НО
AN111НО+1НЗСлева от выключателя (до 2 шт.)
AN202НО
Контакт сигнализации аварии + мгновенные вспомогательные контактыAD1010Контакт сигнализации аварии НОНО
AD1001НЗ
AD0110Контакт сигнализации аварии НЗНО
AD0101НЗ

Аксессуары YCP5-25: расцепители

Наименование аксессуаровКодНапряжениеМесто установки
Расцепитель минимального напряженияAU115100-127 В 50 ГцСправа от выключателя (1 шт.)
AU225220-240 В 50 Гц
AU385380-415 В 50 Гц
Независимый расцепительAS115100-127 В 50 Гц
AS225220-240 В 50 Гц
AS385380-415 В 50 Гц

Аксессуары YCP5-80

Наименование аксессуаровКодТип контактовМесто установки
Мгновенные вспомогательные контактыA011НО+1НЗСправа от выключателя (1 шт.)
A022НО

Чертежи и схемы

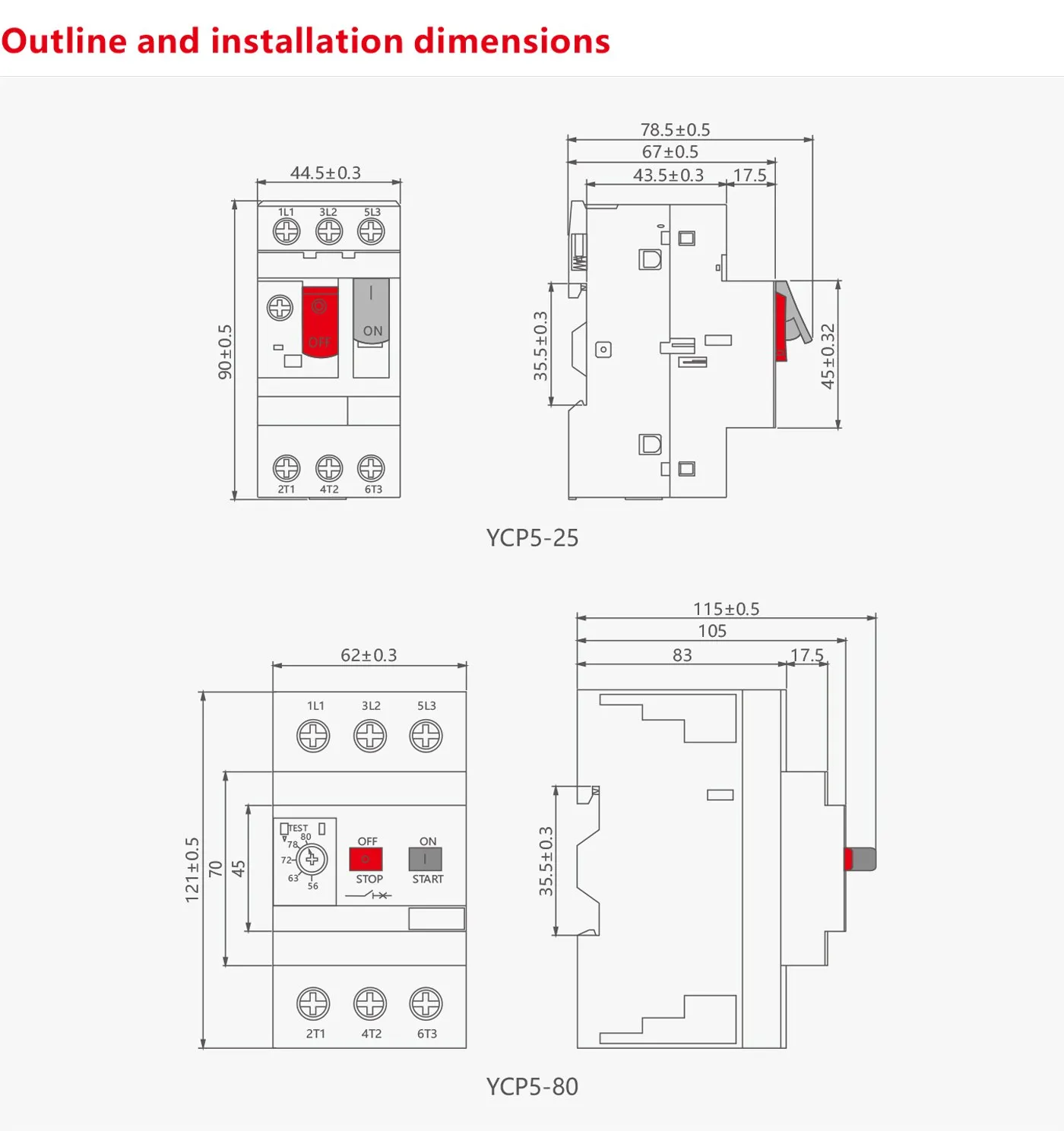

Габаритные и установочные размеры, мм

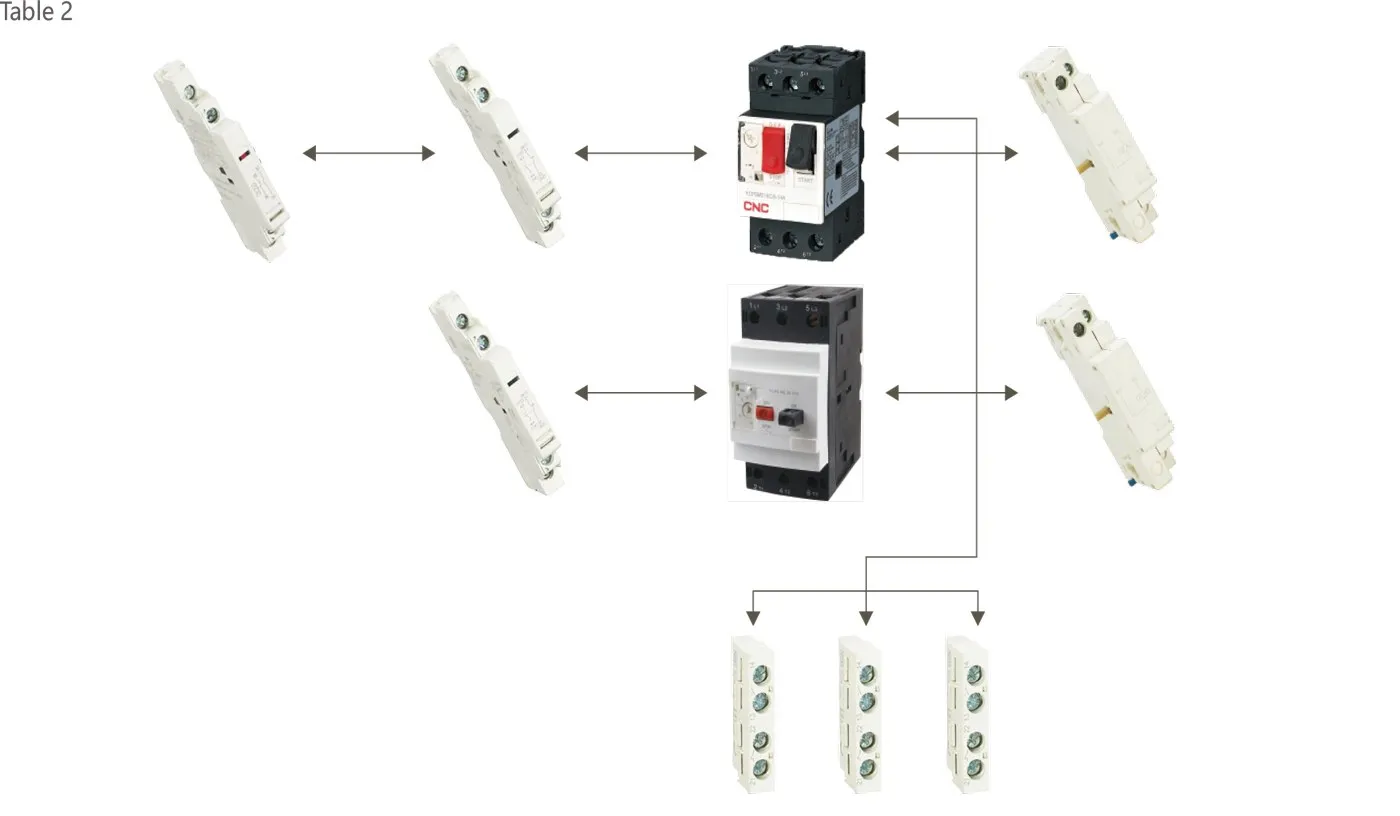

Аксессуары
