Устройство плавного пуска YCQR8s с байпасом
Устройство плавного пуска со встроенным байпасом для двигателей 0,37–115 кВт, 220–380 В.
- Серия
- YCQR8s
- Модель
- 13 вариантов
- Мощность двигателя
- 5,5–110 кВт
- Напряжение питания
- 380 В AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 13 позиций
Фильтр
Модель
Мощность двигателя
Найдено: 13 из 13 исполнений
| Исполнение | Модель | Мощность двигателя | Артикул | Заявка |
|---|---|---|---|---|
| YCQR8s-11 · 11 кВтАрт. C050498 | YCQR8s-11 | 11 кВт | C050498 | |
| YCQR8s-110 · 110 кВтАрт. C050508 | YCQR8s-110 | 110 кВт | C050508 | |
| YCQR8s-15 · 15 кВтАрт. C050499 | YCQR8s-15 | 15 кВт | C050499 | |
| YCQR8s-18.5 · 18,5 кВтАрт. C050500 | YCQR8s-18.5 | 18,5 кВт | C050500 | |
| YCQR8s-22 · 22 кВтАрт. C050501 | YCQR8s-22 | 22 кВт | C050501 | |
| YCQR8s-30 · 30 кВтАрт. C050502 | YCQR8s-30 | 30 кВт | C050502 | |
| YCQR8s-37 · 37 кВтАрт. C050503 | YCQR8s-37 | 37 кВт | C050503 | |
| YCQR8s-45 · 45 кВтАрт. C050504 | YCQR8s-45 | 45 кВт | C050504 | |
| YCQR8s-5.5 · 5,5 кВтАрт. C050496 | YCQR8s-5.5 | 5,5 кВт | C050496 | |
| YCQR8s-55 · 55 кВтАрт. C050505 | YCQR8s-55 | 55 кВт | C050505 | |
| YCQR8s-7.5 · 7,5 кВтАрт. C050497 | YCQR8s-7.5 | 7,5 кВт | C050497 | |
| YCQR8s-75 · 75 кВтАрт. C050506 | YCQR8s-75 | 75 кВт | C050506 | |
| YCQR8s-90 · 90 кВтАрт. C050507 | YCQR8s-90 | 90 кВт | C050507 |
Нет исполнений с выбранными параметрами.
Описание
Цифровое устройство плавного пуска YCQR8s со встроенным байпасным контактором для асинхронных двигателей мощностью от 0,37 до 115 кВт. Обеспечивает полный набор защит двигателя и системы и надёжно работает в тяжёлых условиях установки.
- пуск: нарастание напряжения или ограничение тока
- останов: свободный выбег или плавный останов по времени
- входы дистанционного управления, релейный выход, интерфейс RS485 (Modbus RTU)
- напряжение 220–380 В AC, подключение двигателя «звездой» или внутрь «треугольника»
- настраиваемые защиты: обрыв фазы на входе и выходе, перегрузка при работе, превышение тока при пуске и работе, недогрузка
- съёмная панель управления с дисплеем, меню на китайском и английском
Обозначение: YCQR8s-30 AC380V — устройство на 30 кВт, 380 В.
Характеристики
Назначение клемм
| Тип клемм | Номер клеммы | Наименование клеммы | Инструкция | |
|---|---|---|---|---|
| Главная цепь | R, S, T | Вход питания | Вход трёхфазного питания AC устройства плавного пуска | |
| U, V, W | Выход плавного пуска | Подключение трёхфазного асинхронного двигателя | ||
| Контур управления | Связь | A | RS485+ | Для связи Modbus RTU |
| B | RS485- | |||
| Цифровой вход | 12 В | Общий | общий вывод 12/24 В | |
| IN1 | Пуск | Замыкание на общую клемму (12/24 В) — запуск плавного пуска | ||
| IN2 | Останов | Отключение от общей клеммы (12/24 В) — остановка плавного пуска | ||
| IN3 | Внешняя авария | Замыкание на общую клемму (12/24 В) — плавный пуск и останов | ||
| Питание устройства плавного пуска | A1 | AC 220 В | 220 В | |
| A2 | ||||
| Программируемое реле 1 | TA | Общий контакт программируемого реле | Программируемый выход, функции на выбор: 0 — нет действия; 1 — при подаче питания; 2 — при плавном пуске; 3 — при байпасе; 4 — при плавном останове; 5 — при работе; 6 — в режиме ожидания; 7 — при аварии | |
| TB | НЗ контакт программируемого реле | |||
| TC | НО контакт программируемого реле | |||
| Программируемое реле 2 (18,5–115 кВт, опция) | TA2 | НО контакт программируемого реле | ||
| TC2 | ||||

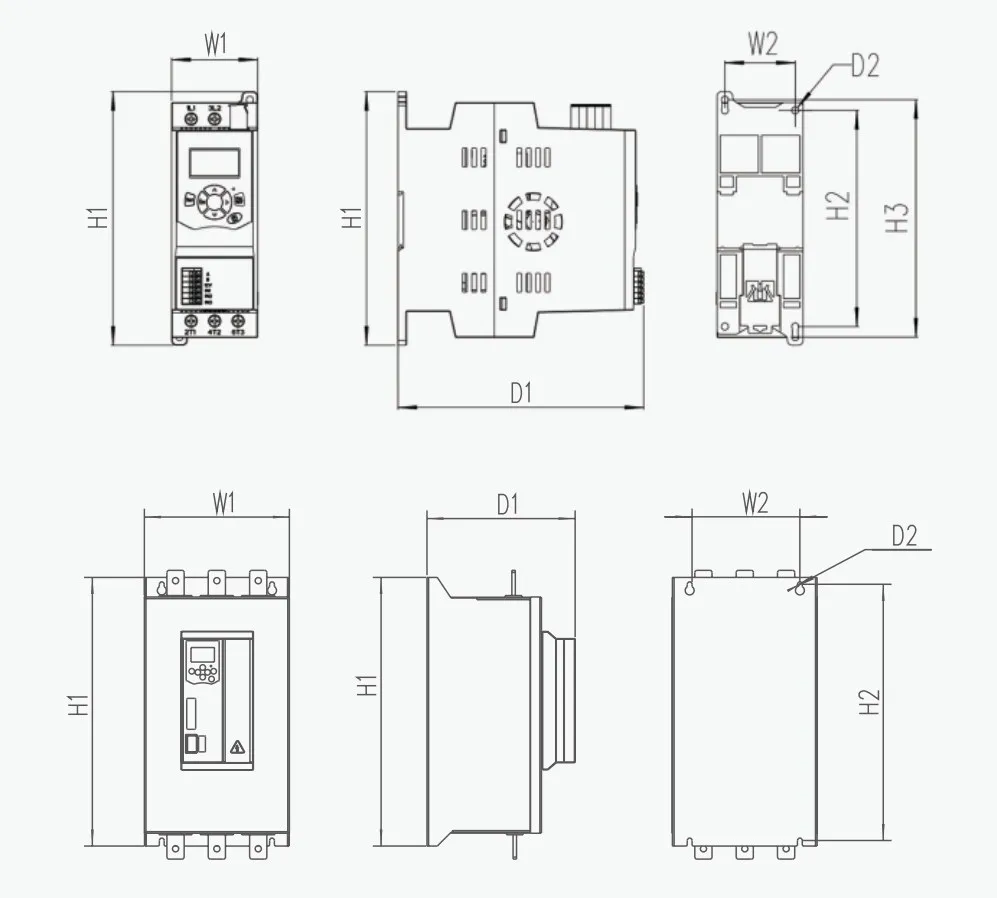

Габаритные и установочные размеры
| Мощность | Размеры, мм | Установочные размеры, мм | |||||
|---|---|---|---|---|---|---|---|
| W1 | H1 | D1 | W2 | H2 | H3 | D2 | |
| 0,37-15 кВт | 55 | 162 | 157 | 45 | 138 | 151,5 | M4 |
| 18-37 кВт | 105 | 250 | 160 | 80 | 236 | M6 | |
| 45-75 кВт | 136 | 300 | 180 | 95 | 281 | M6 | |
| 90-115 кВт | 210,5 | 210,5 | 215 | 156,5 | 372 | M6 | |
