Пускатель «звезда-треугольник» YCQD7
Интеллектуальный пускатель «звезда — треугольник» YCQD7 на 65–110 А (до 75 кВт), 380/400 В.
- Серия
- YCQD7
- Модель
- 32 вариантов
- Мощность
- 65–265 Вт
- Исполнение
- Mechanical emergency type （S), Motor drive type, Multi- functional type (Z), Multi-functional type (Z)
- Напряжение питания
- 220/230 В AC
Исполнения 32 позиции
Фильтр
| Исполнение | Модель | Мощность | Исполнение | Артикул | Заявка |
|---|---|---|---|---|---|
| YCD7-65S · 65 Вт · Mechanical emergency type （S)Арт. C040362 | YCD7-65S | 65 Вт | Mechanical emergency type （S) | C040362 | |
| YCQD7-100 · 100 Вт · Motor drive typeАрт. C040360 | YCQD7-100 | 100 Вт | Motor drive type | C040360 | |
| YCQD7-100S · 100 Вт · Mechanical emergency type （S)Арт. C040366 | YCQD7-100S | 100 Вт | Mechanical emergency type （S) | C040366 | |
| YCQD7-100Z · 100 Вт · Multi- functional type (Z)Арт. C040372 | YCQD7-100Z | 100 Вт | Multi- functional type (Z) | C040372 | |
| YCQD7-110 · 110 Вт · Motor drive typeАрт. C040361 | YCQD7-110 | 110 Вт | Motor drive type | C040361 | |
| YCQD7-110S · 110 Вт · Mechanical emergency type （S)Арт. C040367 | YCQD7-110S | 110 Вт | Mechanical emergency type （S) | C040367 | |
| YCQD7-110Z · 110 Вт · Multi- functional type (Z)Арт. C040373 | YCQD7-110Z | 110 Вт | Multi- functional type (Z) | C040373 | |
| YCQD7-120 · 120 Вт · Motor drive typeАрт. C040388 | YCQD7-120 | 120 Вт | Motor drive type | C040388 | |
| YCQD7-120S · 120 Вт · Mechanical emergency type （S)Арт. C040393 | YCQD7-120S | 120 Вт | Mechanical emergency type （S) | C040393 | |
| YCQD7-120Z · 120 Вт · Multi- functional type (Z)Арт. C040398 | YCQD7-120Z | 120 Вт | Multi- functional type (Z) | C040398 | |
| YCQD7-160 · 160 Вт · Motor drive typeАрт. C040389 | YCQD7-160 | 160 Вт | Motor drive type | C040389 | |
| YCQD7-160S · 160 Вт · Mechanical emergency type （S)Арт. C040394 | YCQD7-160S | 160 Вт | Mechanical emergency type （S) | C040394 | |
| YCQD7-160Z · 160 Вт · Multi- functional type (Z)Арт. C040399 | YCQD7-160Z | 160 Вт | Multi- functional type (Z) | C040399 | |
| YCQD7-185 · 185 Вт · Motor drive typeАрт. C040390 | YCQD7-185 | 185 Вт | Motor drive type | C040390 | |
| YCQD7-185S · 185 Вт · Mechanical emergency type （S)Арт. C040395 | YCQD7-185S | 185 Вт | Mechanical emergency type （S) | C040395 | |
| YCQD7-185Z · 185 Вт · Multi- functional type (Z)Арт. C040400 | YCQD7-185Z | 185 Вт | Multi- functional type (Z) | C040400 | |
| YCQD7-225 · 225 Вт · Motor drive typeАрт. C040391 | YCQD7-225 | 225 Вт | Motor drive type | C040391 | |
| YCQD7-225S · 225 Вт · Mechanical emergency type （S)Арт. C040396 | YCQD7-225S | 225 Вт | Mechanical emergency type （S) | C040396 | |
| YCQD7-225Z · 225 Вт · Multi- functional type (Z)Арт. C040401 | YCQD7-225Z | 225 Вт | Multi- functional type (Z) | C040401 | |
| YCQD7-265 · 265 Вт · Motor drive typeАрт. C040392 | YCQD7-265 | 265 Вт | Motor drive type | C040392 | |
| YCQD7-265S · 265 Вт · Mechanical emergency type （S)Арт. C040397 | YCQD7-265S | 265 Вт | Mechanical emergency type （S) | C040397 | |
| YCQD7-265Z · 265 Вт · Multi- functional type (Z)Арт. C040402 | YCQD7-265Z | 265 Вт | Multi- functional type (Z) | C040402 | |
| YCQD7-65 · 65 Вт · Motor drive typeАрт. C040356 | YCQD7-65 | 65 Вт | Motor drive type | C040356 | |
| YCQD7-65Z · 65 Вт · Multi-functional type (Z)Арт. C040368 | YCQD7-65Z | 65 Вт | Multi-functional type (Z) | C040368 | |
| YCQD7-75 · 75 Вт · Motor drive typeАрт. C040357 | YCQD7-75 | 75 Вт | Motor drive type | C040357 | |
| YCQD7-75S · 75 Вт · Mechanical emergency type （S)Арт. C040363 | YCQD7-75S | 75 Вт | Mechanical emergency type （S) | C040363 | |
| YCQD7-75Z · 75 Вт · Multi-functional type (Z)Арт. C040369 | YCQD7-75Z | 75 Вт | Multi-functional type (Z) | C040369 | |
| YCQD7-85 · 85 Вт · Motor drive typeАрт. C040358 | YCQD7-85 | 85 Вт | Motor drive type | C040358 | |
| YCQD7-85S · 85 Вт · Mechanical emergency type （S)Арт. C040364 | YCQD7-85S | 85 Вт | Mechanical emergency type （S) | C040364 | |
| YCQD7-85Z · 85 Вт · Multi-functional type (Z)Арт. C040370 | YCQD7-85Z | 85 Вт | Multi-functional type (Z) | C040370 | |
| YCQD7-95 · 95 Вт · Motor drive typeАрт. C040359 | YCQD7-95 | 95 Вт | Motor drive type | C040359 | |
| YCQD7-95S · 95 Вт · Mechanical emergency type （S)Арт. C040365 | YCQD7-95S | 95 Вт | Mechanical emergency type （S) | C040365 |
Нет исполнений с выбранными параметрами.
Описание
Интеллектуальный моноблочный пускатель «звезда — треугольник» YCQD7 предназначен для трёхфазных асинхронных двигателей с короткозамкнутым ротором: частота 50 Гц, напряжение 380/400 В, рабочий ток до 110 А (фазный ток при соединении в треугольник). Управляет пуском, работой и остановом двигателей с переключением обмотки статора со «звезды» на «треугольник», снижая пусковой ток и нагрузку на сеть.
Модульная конструкция объединяет контакторы, интеллектуальный контроллер и вспомогательные контакты; контроллер ведёт пуск по заданной программе. Пуск: при подаче 220 В на катушку управления замыкаются главный контактор и контактор «звезды», двигатель разгоняется на пониженном напряжении; по истечении заданного времени контактор «звезды» отключается и включается контактор «треугольника».
Исполнения: без обозначения — автоматическое; S — с механическим аварийным пуском (для шкафов пожарных насосов: при неисправности цепей управления контакторы замыкаются вручную механизмом на двери шкафа); Z — многофункциональное, с защитами двигателя и индикацией.
Условия эксплуатации: высота до 2000 м; температура −5…+40 °C (среднесуточная не выше +35 °C); вертикальная установка, отклонение не более ±5°; без заметной вибрации; степень загрязнения 3; крепление винтами.
Характеристики
Технические характеристики
| Параметр | Единица | YCQD7-110 | ||||||
|---|---|---|---|---|---|---|---|---|
| Номинальный рабочий ток Ie (AC-3) | A | 65 | 75 | 85 | 95 | 100 | 110 | |
| Номинальное рабочее напряжение Ue | В | 380 В/400 В | ||||||
| Номинальное напряжение изоляции Ui | В | 800 | ||||||
| Число полюсов | P | 3 | ||||||
| Механическая износостойкость | Автоматический / многофункциональный | ×10⁴ циклов | 60 | |||||
| Механический аварийный (ручное управление) | циклов | 3000 | ||||||
| Рекомендуемая мощность управляемого трёхфазного двигателя с короткозамкнутым ротором (AC-3) | кВт | 45 | 45 | 55 | 55 | 75 | 75 | |
| Соответствующий корпус предохранителя | A | NH1-125 | ||||||
| Присоединительная способность зажимов | мм² | 35 | 50 | |||||
| Параметры катушки | Номинальное напряжение управления Us | В | 220 В/230 В | |||||
| Напряжение втягивания | %Us | 80%–110% | ||||||
| Напряжение отпускания | %Us | 20%–75% | ||||||
| Втягивание катушки | В·А | 230 | ||||||
| Мощность удержания | В·А | 19 | 32 | |||||
Функции исполнений
| Функция | Автоматический тип | S — механический аварийный тип | Z — многофункциональный |
|---|---|---|---|
| Переключение «звезда — треугольник» | ■ | ■ | ■ |
| Регулируемое время работы на «звезде» | ■ | ■ | ■ |
| Механический аварийный (принудительный ручной пуск) | - | ■ | - |
| Защита от перегрузки | - | - | ■ |
| Защита от заклинивания ротора | - | - | ■ |
| Защита от обрыва фазы | - | - | ■ |
| Защита от небаланса фаз | - | - | ■ |
| Защита от перенапряжения | - | - | ■ |
| Защита от пониженного напряжения | - | - | ■ |
| Индикация неисправностей | - | - | ■ |
| Аварийная сигнализация | - | - | ■ |
| Индикация состояния | - | - | ■ |
| Функция связи | - | - | □ |
■ — есть; □ — опция; «-» — нет.

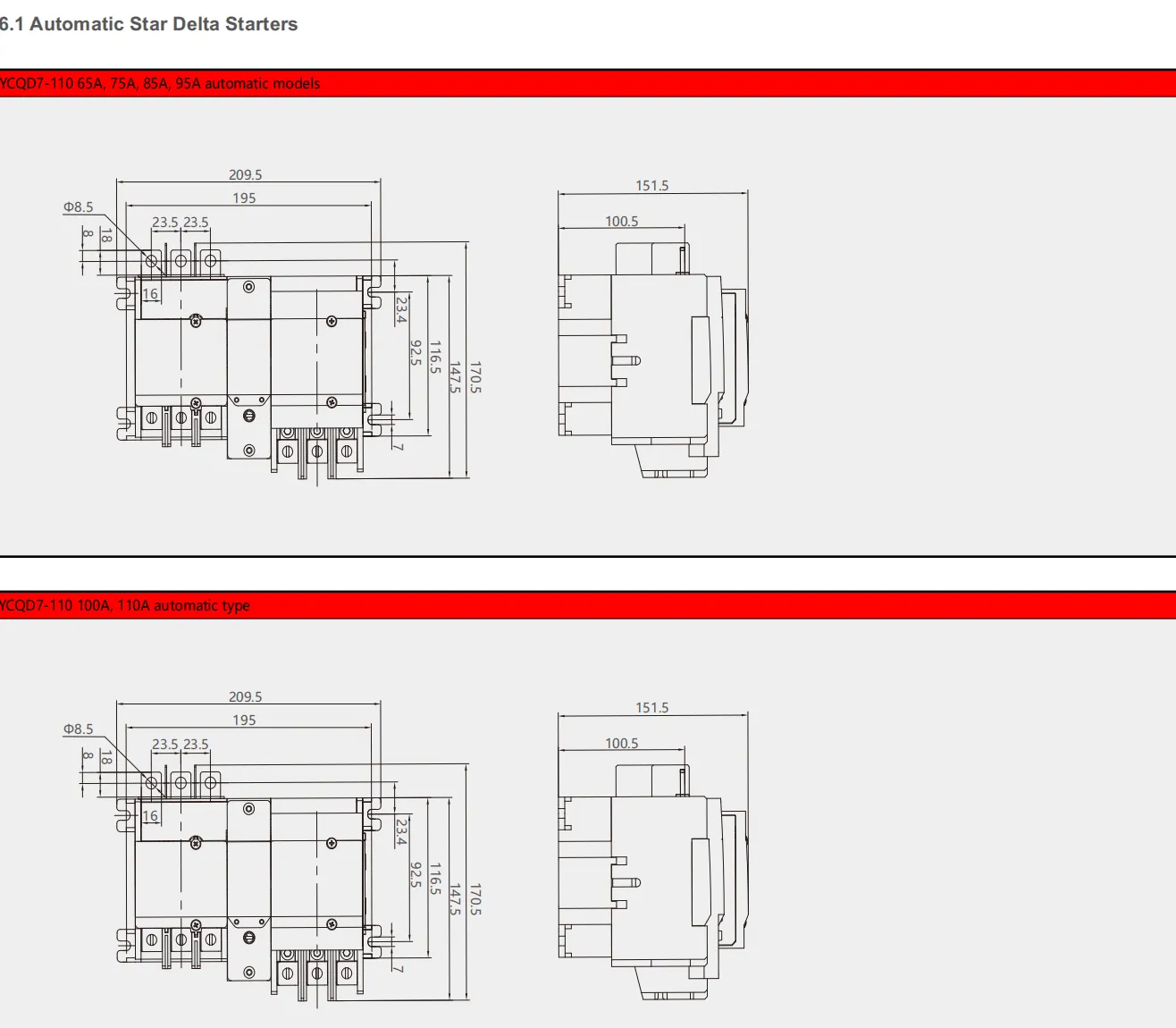

Чертежи и схемы
Документы 3
Каталоги на русском
Документы производителя на английском
3D-модель
Модель загружается с сервиса Sketchfab только после нажатия.
