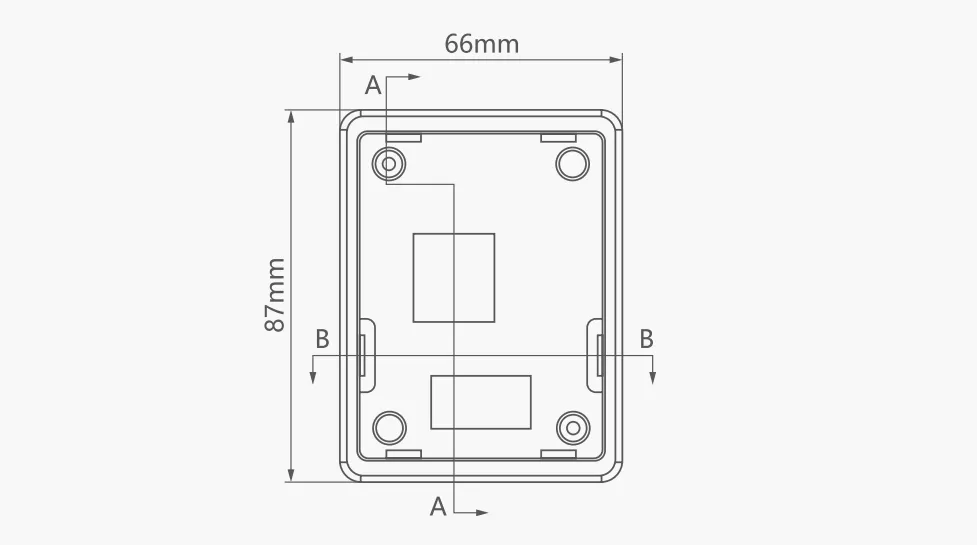

Преобразователь частоты YCB700
Компактный векторный преобразователь частоты 0,75–5,5 кВт: 1 × 220 В или 3 × 380 В.
- Серия
- YCB700
- Артикул
- C050513
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Описание
Преобразователь частоты YCB700 — компактный и экономичный привод для текстильного и бумагоделательного оборудования, станков, упаковочных машин, вентиляторов, насосов и другой автоматики.
- однофазное питание 220 В (0,75–2,2 кВт) или трёхфазное 380 В (0,75–5,5 кВт)
- 5 цифровых входов (один — высокоскоростной импульсный до 20 кГц), аналоговый вход 0–10 В / 0–20 мА
- аналоговый выход, цифровой выход с открытым коллектором, импульсный выход, релейный выход
- интерфейс RS485, протокол Modbus RTU
- встроенный тормозной ключ, подключение тормозного резистора
Обозначение: YCB700-4T0022G — вход 4T (три фазы 380 В) или 2S (одна фаза 220 В), мощность 0007G — 0,75 кВт, 0022G — 2,2 кВт, 0055G — 5,5 кВт.
Характеристики

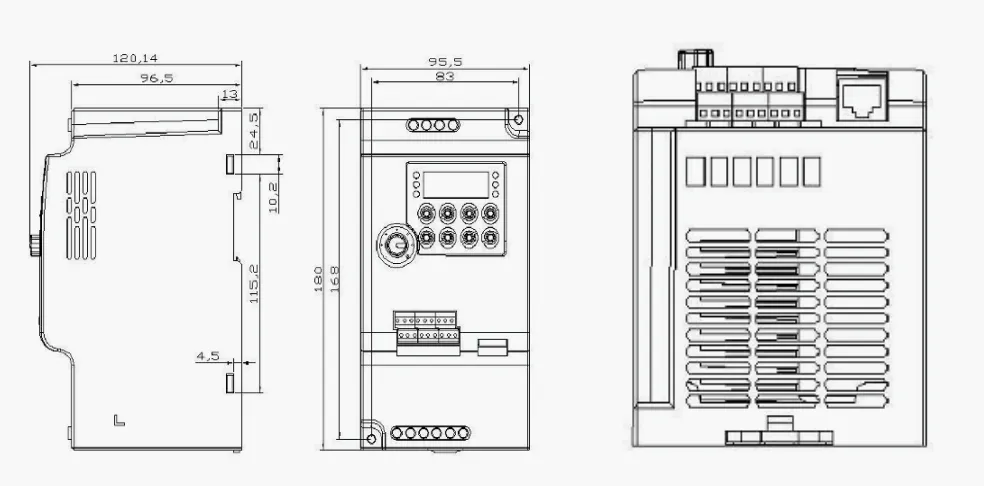

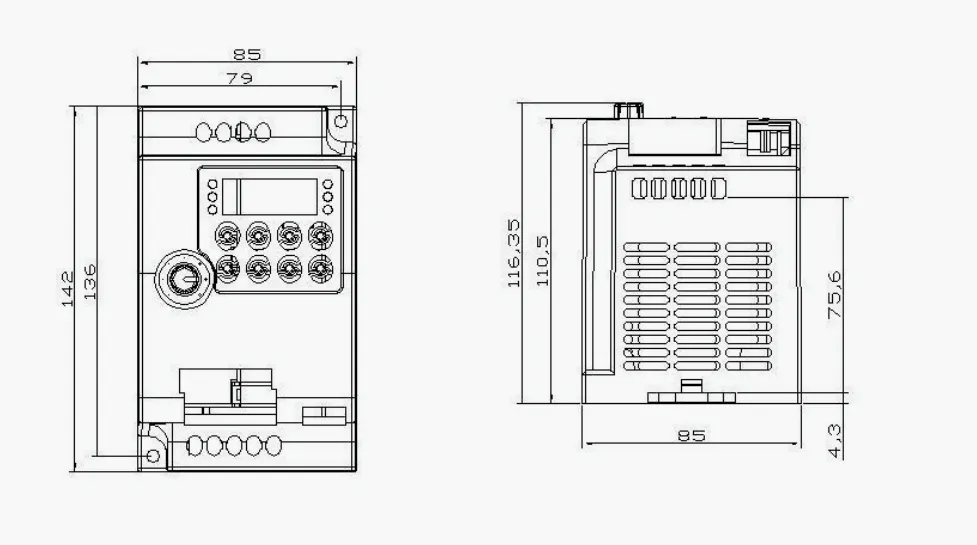

Исполнения
| Модель | Мощность источника питания, кВ·А | Входной ток, А | Выходной ток, А | Мощность двигателя | |
|---|---|---|---|---|---|
| кВт | л. с. | ||||
| Однофазное питание 220 В, 50/60 Гц | |||||
| 2 с0007G | 1,5 | 8,2 | 4,0 | 0,75 | 1 |
| 2 с0015G | 3,0 | 14,0 | 7,0 | 1,5 | 2 |
| 2 с0022G | 4,0 | 23,0 | 9,6 | 2,2 | 3 |
| Трёхфазное питание 380 В, 50/60 Гц | |||||
| 4T0007G | 1,5 | 3,4 | 2,1 | 0,75 | 1 |
| 4T0015G | 3,0 | 5,0 | 3,8 | 1,5 | 2 |
| 4T0022G | 4,0 | 5,8 | 5,1 | 2,2 | 3 |
| 4T0055G | 8,9 | 14,6 | 13 | 5,5 | 7 |
Клеммы силовой цепи
| Клемма | Наименование | Описание функций |
|---|---|---|
| R, S, T | Клеммы входа питания AC | Вход трёхфазного питания AC; при однофазном 220 В подключать к R, T |
| P+, PB | Клеммы тормозного резистора | Подключение тормозного резистора |
| U, V, W | Выходная клемма | Подключение трёхфазного двигателя |
| Клемма заземления | Подключение заземления |
Клеммы цепи управления
| Параметр | Клемма | Наименование | Описание функций |
|---|---|---|---|
| Питание | 10 В-GND | Внешний источник 10 В | 1 кОм – 5 кОм. Питание +10 В для внешних устройств, обычно для внешнего потенциометра 1–5 кОм. Максимальный выходной ток 10 мА |
| 24 В-GND | Внешний источник 24 В | Питание +24 В для внешних устройств, обычно для входов DI/DO и внешних датчиков; максимальный выходной ток 200 мА | |
| Аналоговый вход | AI1–GND | Клемма аналогового входа 1 | Диапазон входа: DC 0–10 В / 0–20 мА, задаётся параметром P4-39. Входное сопротивление: 22 кОм (по напряжению), 500 Ом (по току) |
| Цифровой вход | DI1-GND | Цифровой вход 1 | Входное сопротивление 1 кОм; диапазон уровня входного сигнала 5–30 В |
| DI2-GND | Цифровой вход 2 | ||
| DI3-GND | Цифровой вход 3 | ||
| DI4-GND | Цифровой вход 4 | ||
| DI5-GND | Клемма высокоскоростного импульсного входа | Кроме функций DI1–DI4, может использоваться как высокоскоростной импульсный вход; максимальная частота 20 кГц | |
| Аналоговый выход | AOV-GND | Аналоговый выход | Выходное напряжение 0–10 В, выходной ток 0–20 мА |
| AOI-GND | |||
| Цифровой выход | DO1-GND | Цифровой выход 1 | Оптронная развязка, двухполярный выход с открытым коллектором; выходное напряжение 0–24 В, выходной ток 0–50 мА |
| FM-GND | Высокоскоростной импульсный выход | Задаётся параметром F5-00 (режим выхода FM). Как высокоскоростной импульсный выход — до 20 кГц; как выход с открытым коллектором — как DO1 | |
| TA-TC | НО клемма реле | Коммутационная способность контактов: 250 В AC, 3 А, cosφ = 0,4; 30 В DC, 1 А | |
| Клеммы интерфейса связи | A+-B- | Клеммы интерфейса RS485 | Клеммы входных и выходных сигналов связи Modbus RTU |
