Частотные преобразователи

Преобразователь частоты YCB1000

Преобразователь частоты YCB1000: однофазный 220 В и трёхфазный 380 В, от 0,75 кВт.

Серия
YCB1000
Модель
43 вариантов
Мощность двигателя
0,75–500 кВт
Входное напряжение
220 В AC, 380 В AC
Число фаз на входе
1, 3
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 43Документы · 3

Исполнения 43 позиции

Фильтр
Модель
Мощность двигателя
Входное напряжение
Число фаз на входе
ИсполнениеМодельМощность двигателяВходное напряжениеЧисло фаз на входеАртикул
YCB1000-2S0007G · 0,75 кВт · 220 В AC · 1Арт. C050010YCB1000-2S0007G0,75 кВт220 В AC1C050010
YCB1000-2S0015G · 1,5 кВт · 220 В AC · 1Арт. C050011YCB1000-2S0015G1,5 кВт220 В AC1C050011
YCB1000-2S0022G · 2,2 кВт · 220 В AC · 1Арт. C050012YCB1000-2S0022G2,2 кВт220 В AC1C050012
YCB1000-2S0037G · 3,7 кВт · 220 В AC · 1Арт. C050013YCB1000-2S0037G3,7 кВт220 В AC1C050013
YCB1000-2S0040G · 4 кВт · 220 В AC · 1Арт. C050014YCB1000-2S0040G4 кВт220 В AC1C050014
YCB1000-2S0055G · 5,5 кВт · 220 В AC · 1Арт. C050015YCB1000-2S0055G5,5 кВт220 В AC1C050015
YCB1000-2T0007G · 0,75 кВт · 220 В AC · 3Арт. C050016YCB1000-2T0007G0,75 кВт220 В AC3C050016
YCB1000-2T0015G · 1,5 кВт · 220 В AC · 3Арт. C050017YCB1000-2T0015G1,5 кВт220 В AC3C050017
YCB1000-2T0022G · 2,2 кВт · 220 В AC · 3Арт. C050018YCB1000-2T0022G2,2 кВт220 В AC3C050018
YCB1000-2T0040G · 4 кВт · 220 В AC · 3Арт. C050019YCB1000-2T0040G4 кВт220 В AC3C050019
YCB1000-2T0055G · 5,5 кВт · 220 В AC · 3Арт. C050020YCB1000-2T0055G5,5 кВт220 В AC3C050020
YCB1000-2T0075G · 7,5 кВт · 220 В AC · 3Арт. C050021YCB1000-2T0075G7,5 кВт220 В AC3C050021
YCB1000-2T0110G · 11 кВт · 220 В AC · 3Арт. C050022YCB1000-2T0110G11 кВт220 В AC3C050022
YCB1000-2T0150G · 15 кВт · 220 В AC · 3Арт. C050023YCB1000-2T0150G15 кВт220 В AC3C050023
YCB1000-2T0220G · 22 кВт · 220 В AC · 3Арт. C050024YCB1000-2T0220G22 кВт220 В AC3C050024
YCB1000-4T0007G · 0,75 кВт · 380 В AC · 3Арт. C050025YCB1000-4T0007G0,75 кВт380 В AC3C050025
YCB1000-4T0015G · 1,5 кВт · 380 В AC · 3Арт. C050026YCB1000-4T0015G1,5 кВт380 В AC3C050026
YCB1000-4T0022G · 2,2 кВт · 380 В AC · 3Арт. C050027YCB1000-4T0022G2,2 кВт380 В AC3C050027
YCB1000-4T0040G · 4 кВт · 380 В AC · 3Арт. C050028YCB1000-4T0040G4 кВт380 В AC3C050028
YCB1000-4T0055G · 5,5 кВт · 380 В AC · 3Арт. C050029YCB1000-4T0055G5,5 кВт380 В AC3C050029
YCB1000-4T0075G · 7,5 кВт · 380 В AC · 3Арт. C050030YCB1000-4T0075G7,5 кВт380 В AC3C050030
YCB1000-4T0110G · 11 кВт · 380 В AC · 3Арт. C050031YCB1000-4T0110G11 кВт380 В AC3C050031
YCB1000-4T0150G · 15 кВт · 380 В AC · 3Арт. C050032YCB1000-4T0150G15 кВт380 В AC3C050032
YCB1000-4T0185G · 18,5 кВт · 380 В AC · 3Арт. C050033YCB1000-4T0185G18,5 кВт380 В AC3C050033
YCB1000-4T0220G · 22 кВт · 380 В AC · 3Арт. C050034YCB1000-4T0220G22 кВт380 В AC3C050034
YCB1000-4T0300G · 30 кВт · 380 В AC · 3Арт. C050035YCB1000-4T0300G30 кВт380 В AC3C050035
YCB1000-4T0370G · 37 кВт · 380 В AC · 3Арт. C050036YCB1000-4T0370G37 кВт380 В AC3C050036
YCB1000-4T0450G · 45 кВт · 380 В AC · 3Арт. C050037YCB1000-4T0450G45 кВт380 В AC3C050037
YCB1000-4T0550G · 55 кВт · 380 В AC · 3Арт. C050038YCB1000-4T0550G55 кВт380 В AC3C050038
YCB1000-4T0750G · 75 кВт · 380 В AC · 3Арт. C050039YCB1000-4T0750G75 кВт380 В AC3C050039

Описание

Преобразователь частоты общего назначения YCB1000 для управления скоростью трёхфазных асинхронных двигателей: насосы, вентиляторы, конвейеры, станки, упаковочное и текстильное оборудование.

  • питание однофазное 220 В или трёхфазное 200, 380, 480 В, 50/60 Гц
  • векторное управление и скалярное V/F, автоматическое регулирование напряжения, энергосберегающий режим
  • встроенный ПИД-регулятор, простой ПЛК и многоскоростной режим
  • динамическое торможение с внешним резистором и торможение постоянным током
  • интерфейс RS485, выносной пульт управления

Характеристики

Технические характеристики

ПараметрОписание
ВходНоминальное напряжение, частотаОднофазное 220 В, трёхфазное 200 В, трёхфазное 380 В, трёхфазное 480 В; 50/60 Гц
Допустимое рабочее напряжениеДействующее значение напряжения: класс 220 В — 180–230 В, класс 380 В — 320–460 В; небаланс напряжения < 3 %; отклонение частоты ≤ ±5 %
ВыходНоминальное напряжение3 фазы, от 0 до входного напряжения
Частота0–400 Гц
Перегрузочная способностьТип G: 110 % — длительно, 150 % — 1 мин, 180 % — 1 с, 200 % — мгновенное отключение; тип P: 120 % — 1 мин, 150 % — 1 с, 180 % — мгновенное отключение
Функции управленияРежим работыВекторная ШИМ-модуляция
Диапазон регулирования1:100
Пусковой момент100 % номинального момента на 3 Гц
Точность частотыЦифровое задание: максимальная частота × ±0,01 %; аналоговое задание: максимальная частота × ±0,2 %
Разрешение по частотеЦифровое задание: 0,01 Гц; аналоговое задание: максимальная частота × 0,1 %
Момент затяжкиАвтоматический подъём момента по выходному току; ручной подъём момента в диапазоне 1–30 %
Кривая V/F1. Линейная кривая; 2. Квадратичная кривая
Время разгона и торможения0,1–6000 с/мин, плавная регулировка
Компенсация скольженияДиапазон 0–20 %: автоматически корректирует выходную частоту по нагрузке двигателя, уменьшая колебания скорости при изменении нагрузки
Встроенный ПИД-регуляторПозволяет построить замкнутую систему регулирования давления, расхода и т. п.
Автоматическое регулирование напряженияПри изменении напряжения сети ШИМ подстраивается автоматически и выходное напряжение остаётся постоянным
Автоматический энергосберегающий режимПри изменении нагрузки кривая V/F оптимизируется автоматически для энергосберегающей работы
Рабочие функцииЗадание частотыЗадание с потенциометра панели, кнопками панели, «больше / меньше» с внешних клемм, аналоговым сигналом напряжения или внешним потенциометром, аналоговым сигналом тока, комбинацией, по интерфейсу RS485
Команда пускаС панели управления, с внешних клемм, по последовательному интерфейсу
Клемма аналогового выходаВыход 0–10 В DC, можно выводить частоту, ток и другие физические величины
Входной сигналСигналы прямого / обратного вращения, многоскоростной, аварии, сброса
Выходной сигналПрограммируемый выход с открытым коллектором, выход сигнала аварии

Функции

ПараметрОписание
Функция торможенияДинамическое торможениеВнешний тормозной резистор, максимальный тормозной момент 100 %
Торможение постоянным токомПри пуске и останове выбирается раздельно: частота 0–20 Гц, напряжение 0–20 %, время 0–30 с, плавная регулировка
Прочие функцииПропуск частот, толчковый режим, счётчик, подхват вращающегося двигателя, перезапуск после кратковременного пропадания питания, верхний и нижний пределы частоты, настраиваемые режимы разгона и торможения, выходы частотомера и вольтметра, многоскоростной / программный режим, 2- и 3-проводное управление, двухполярное управление, выбор функций многофункциональных входов, автосброс после ошибки, интерфейс RS485
Функции защитыЗащита от обрыва фазы на входе, перегрузки по току, перегрузки, пониженного напряжения, перегрева, короткого замыкания на выходе и др.
Светодиодный дисплейОтображение в реальном времени: рабочее состояние, контролируемые параметры, параметры настройки, коды ошибок и др.
Дополнительные аксессуарыТормозные компоненты, выносная панель управления, соединительный кабель, коммуникационная плата
Условия окружающей средыМесто работыВ помещении, без прямого солнечного света, пыли, агрессивных, горючих и взрывоопасных газов, масляного тумана, пара, капель воды, соли
Высота над уровнем моряВысота над уровнем моря не более 1000 м
Температура окружающей среды−10…+45 °C (одиночный аппарат: −10…+50 °C)
Влажность20–90 % отн. вл., без конденсации
Вибрация<0,5G
Температура хранения−20…+60 °C
Степень защитыIP20
КонструкцияСпособ охлажденияВоздушное охлаждение вентилятором
Способ установкиНастенный, напольный

Размеры: однофазные 220 В

YCB1000 / 220 В, однофазныйГабаритные размеры, ммРазмер выреза в панели, мм
No.МодельМощностьНапряжениеL ×W × DL × H
1YCB10000,75 кВт220 В142 ×85 × 122Панель 140 × 73, накладка 175 × 87
21,5 кВт
32,2 кВт185 ×96 × 150

Размеры: трёхфазные 380 В

YCB1000 / 380 В, трёхфазныйГабаритные размеры L × W × D, ммРазмер выреза в панели L × H, мм
No.МодельМощностьНапряжение
1YCB10000,75 кВт380 В169 × 125 × 170Панель 75 × 55, накладка 95 × 61
21,5 кВт
32,2 кВт
44 кВт
55,5 кВт245 × 150 × 188Панель 93 × 70, накладка 131 × 91
67,5 кВт
711 кВт320 ×220 ×210Панель 131 × 70, накладка 156 × 80
815 кВт
918,5 кВт395 ×260 ×215
1022 кВт
1130 кВт
1237 кВт520 ×290 ×290
1345 кВт570 ×290 ×280
1455 кВт
1575 кВт600 ×325 ×310
1693 кВт
17110 кВт630 ×380 ×380
18132 кВт
19160 кВт880 ×510 ×400
20185 кВт980 ×510 ×400
21200 кВт
22220 кВт
23260 кВт1050 ×710 ×420
24280 кВт
25315 кВт
26350 кВт
27400 кВт1200 ×860 ×400
28500 кВт

Чертежи и схемы

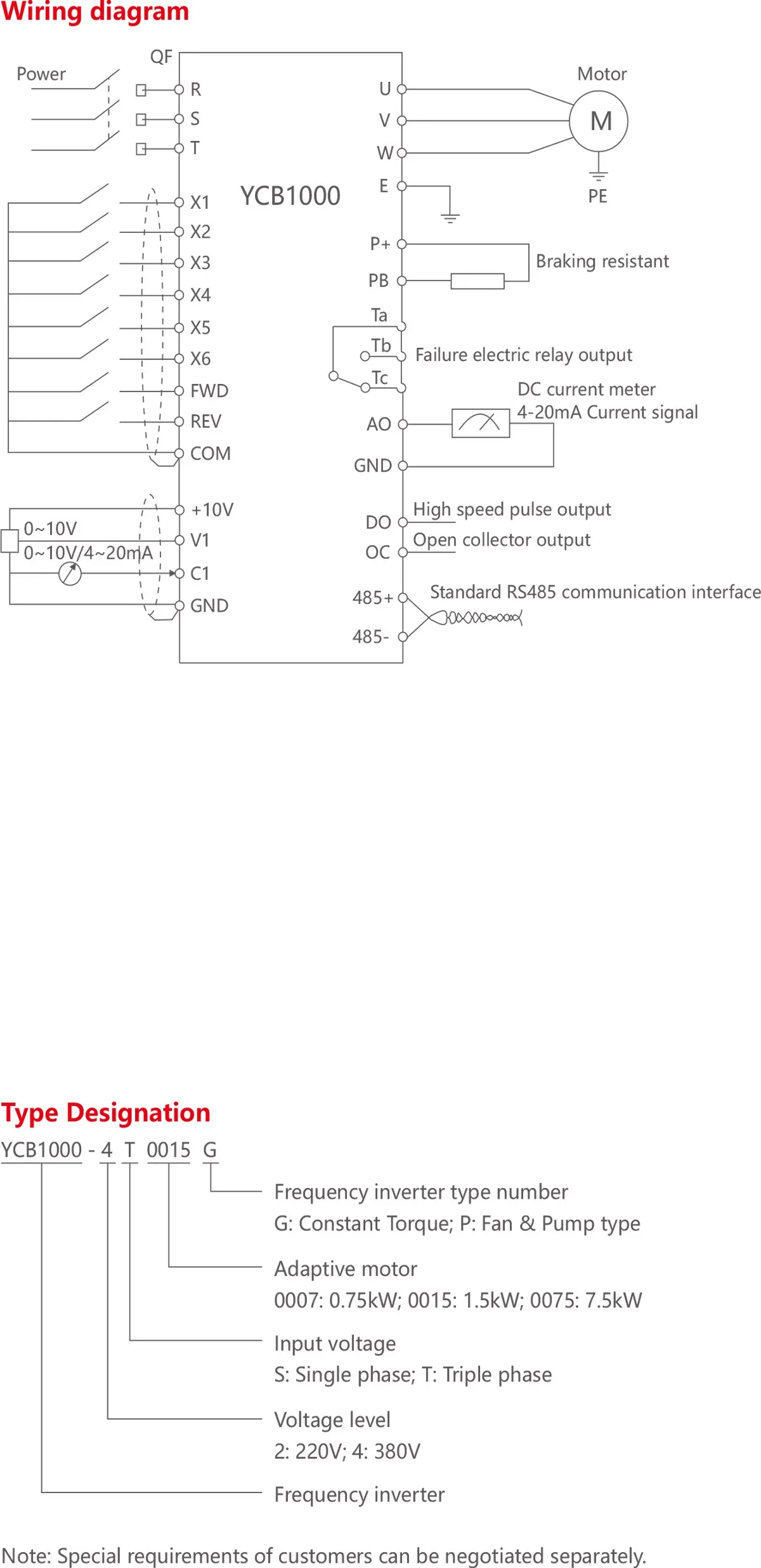

Схема подключения и структура обозначения
