Контакторы и пускатели

Контактор переменного тока CJX2s

Контакторы переменного тока CJX2s 9–95 А (AC-3), компактные, IEC 60947-4-1.

Серия
CJX2s
Номинальный ток In
9–95 А
Мощность AC-3
4–45 кВт
Напряжение катушки
24 В AC, 220 В AC
Число полюсов
3P
Контакты
1NO+1NC
Род тока
AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 15Документы · 8

Исполнения 15 позиций

Фильтр
Номинальный ток In
Мощность AC-3
Напряжение катушки
ИсполнениеНоминальный ток InМощность AC-3Напряжение катушкиАртикул
9 А · 4 кВт · 24 В ACАрт. C0005669 А4 кВт24 В ACC000566
9 А · 4 кВт · 220 В ACАрт. C0001859 А4 кВт220 В ACC000185
12 А · 5,5 кВт · 24 В ACАрт. C00054212 А5,5 кВт24 В ACC000542
12 А · 5,5 кВт · 220 В ACАрт. C00018612 А5,5 кВт220 В ACC000186
18 А · 7,5 кВт · 24 В ACАрт. C00052618 А7,5 кВт24 В ACC000526
18 А · 7,5 кВт · 220 В ACАрт. C00018718 А7,5 кВт220 В ACC000187
25 А · 11 кВт · 24 В ACАрт. C00052725 А11 кВт24 В ACC000527
25 А · 11 кВт · 220 В ACАрт. C00018825 А11 кВт220 В ACC000188
32 А · 15 кВт · 220 В ACАрт. C00018932 А15 кВт220 В ACC000189
38 А · 18,5 кВт · 220 В ACАрт. C00019038 А18,5 кВт220 В ACC000190
40 А · 18,5 кВт · 220 В ACАрт. C00019140 А18,5 кВт220 В ACC000191
50 А · 22 кВт · 220 В ACАрт. C00019250 А22 кВт220 В ACC000192
65 А · 30 кВт · 220 В ACАрт. C00019365 А30 кВт220 В ACC000193
80 А · 37 кВт · 220 В ACАрт. C00019480 А37 кВт220 В ACC000194
95 А · 45 кВт · 220 В ACАрт. C00019595 А45 кВт220 В ACC000195

Описание

Контакторы CJX2s — компактные контакторы переменного тока нового исполнения для частых пусков и управления асинхронными двигателями и дистанционного включения и отключения цепей. В комбинации с тепловым реле образуют магнитный пускатель. Соответствуют IEC 60947-1 и IEC 60947-4-1.

  • номинальный рабочий ток Ie 9–95 А (AC-3)
  • номинальное рабочее напряжение 220–690 В, напряжение изоляции 690 В
  • 3 полюса, вспомогательные контакты 1НО + 1НЗ
  • установка на DIN-рейку или винтами
  • приставки вспомогательных контактов F4-D, LA2-D, LA3-D и сменные катушки LX1S-D, в том числе с широким диапазоном AC/DC 100–240 В

Характеристики

Технические характеристики

ПараметрУсловиеЕд.CJX2s-09CJX2s-12CJX2s-18CJX2s-25CJX2s-32CJX2s-38CJX2s-40CJX2s-50CJX2s-65CJX2s-80CJX2s-95
Главная цепь
Число полюсов3P3P3P3P3P3P3P3P3P3P3P
Номинальное напряжение изоляции UiВ690690690690690690690690690690690
Номинальное рабочее напряжение UeВ380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690380/400, 660/690
Ток термической стойкости IthAC-1А202032405050506080125125
Номинальный рабочий ток IeAC-3, 380/400 ВА912182532384050658095
Номинальный рабочий ток IeAC-3, 660/690 ВА6,68,9121822223439424949
Номинальный рабочий ток IeAC-4, 380/400 ВА3,557,78,5121418,524283744
Номинальный рабочий ток IeAC-4, 660/690 ВА1,523,84,47,58,99121417,321,3
Номинальная рабочая мощность PeAC-3, 380/400 ВкВт45,57,5111518,518,522303745
Номинальная рабочая мощность PeAC-3, 660/690 ВкВт5,57,5101518,518,53033374545
Номинальная рабочая мощность PeAC-4, 380/400 ВкВт1,52,23,345,45,57,5111518,522
Номинальная рабочая мощность PeAC-4, 660/690 ВкВт1,11,533,75,567,510111518,5
Механический срок службы×10⁴ циклов120012001200100010001000900900900650650
Электрический срок службыAC-3×10⁴ циклов11011011011090909090906565
Электрический срок службыAC-4×10⁴ циклов2222222222221717171111
Частота включенийAC-3пусков/ч1200120012001200600600600600600600600
Частота включенийAC-4пусков/ч300300300300300300300300300300300
Подключение главной цепи
Гибкий провод без наконечника1 проводмм²1…41…41…41,5…61,5…61,5…62,5…252,5…252,5…254…504…50
Гибкий провод без наконечника2 проводамм²1…41…41…41,5…61,5…61,5…62,5…162,5…162,5…164…254…25
Гибкий провод с наконечником1 проводмм²1…41…41…41…61…61…62,5…252,5…252,5…254…504…50
Гибкий провод с наконечником2 проводамм²1…2,51…2,51…2,51…41…41…42,5…102,5…102,5…104…164…16
Жёсткий провод без наконечника1 проводмм²1…41…41…41,5…61,5…101,5…102,5…252,5…252,5…254…504…50
Жёсткий провод без наконечника2 проводамм²1…41…41…4———2,5…102,5…102,5…104…254…25
Момент затяжкиН·м1,21,21,21,81,81,855599
Катушка
Номинальное напряжение цепи управления Us50 ГцВ24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440
Номинальное напряжение цепи управления Us50/60 ГцВ24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 44024, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440
Допустимое напряжение цепи управленияЗамыкание85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°85–110 % Us при наклоне ±22,5°; 70–120 % Us при наклоне ±5°
Допустимое напряжение цепи управленияРазмыкание20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°20–75 % Us при наклоне ±22,5°; 20–65 % Us при наклоне ±5°
Потребляемая мощность катушкиВключениеВ·А606060707070200200200200200
Потребляемая мощность катушкиУдержаниеВ·А6–9,56–9,56–9,56–9,56–9,56–9,515–2015–2015–2015–2015–20
Потребляемая мощность катушкиПотреблениеВт1–31–31–31–31–31–36–106–106–106–106–10
Дополнительные контакты
Технические характеристикиА1111111111111111111111
Номинальный ток термической стойкости IthА1010101010101010101010
Номинальное напряжение UeACВ380380380380380380380380380380380
Номинальное напряжение UeDCВ220220220220220220220220220220220
Номинальная мощностьAC-15В·А360360360360360360360360360360360
Номинальная мощностьDC-13Вт3333333333333333333333

В строке «жёсткий провод, 2 провода» для CJX2s-25…38 значение в таблице производителя обрезано («1,5…») — не переносится.

Условия эксплуатации и установки

ТипУсловия эксплуатации и установки
Категория перенапряженияIII
Степень загрязнения3
Степень защитыCJX2s-09–38: IP20; CJX2s-40–95: IP10
Температура окружающей средыПредельная температура −35…+70 °C, нормальная −5…+40 °C, среднесуточная не выше +35 °C
Высота над уровнем моря≤2000 м
Температура окружающей средыМаксимальная температура +70 °C при относительной влажности не более 50 %; при более низкой температуре допускается более высокая влажность, например 90 % при +20 °C. При случайной конденсации из-за перепадов влажности нужны специальные меры.
Положение при установкеОтклонение монтажной поверхности от вертикали не более ±5°
Удары и вибрацияУстанавливать и эксплуатировать без заметной тряски, ударов и вибрации

Катушки LX1S-D: коды напряжений

ТипИзделиеЧастота катушки, ГцНапряжение Us, В24364248110127220230240380400415440600
LX1S-D2
09-18
LX1S-D4
25-38
LX1S-D6
40-65
LX1S-D8
80-95		50 ГцB5C5D5E5F5G5M5P5U5Q5V5N5R5X5
60 ГцB6C6D6E6F6G6M6P6U6Q6V6N6R6X6
50/60 ГцB7C7D7E7F7G7M7P7U7Q7V7N7R7X7
LX1S-D2
09-18		Широкий диапазон напряжения50-60 ГцAC/DC 100-240 В
LX1S-D4
25-38		50-60 ГцAC/DC 100-240 В

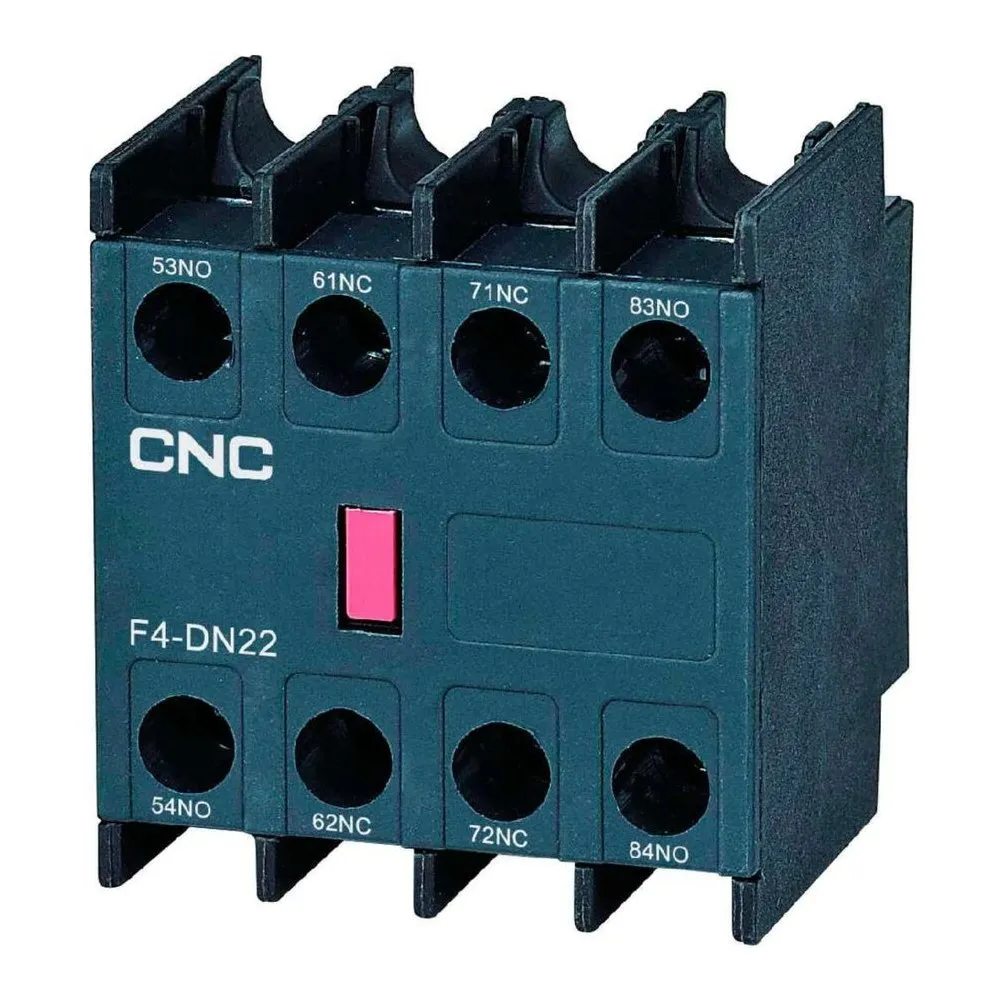

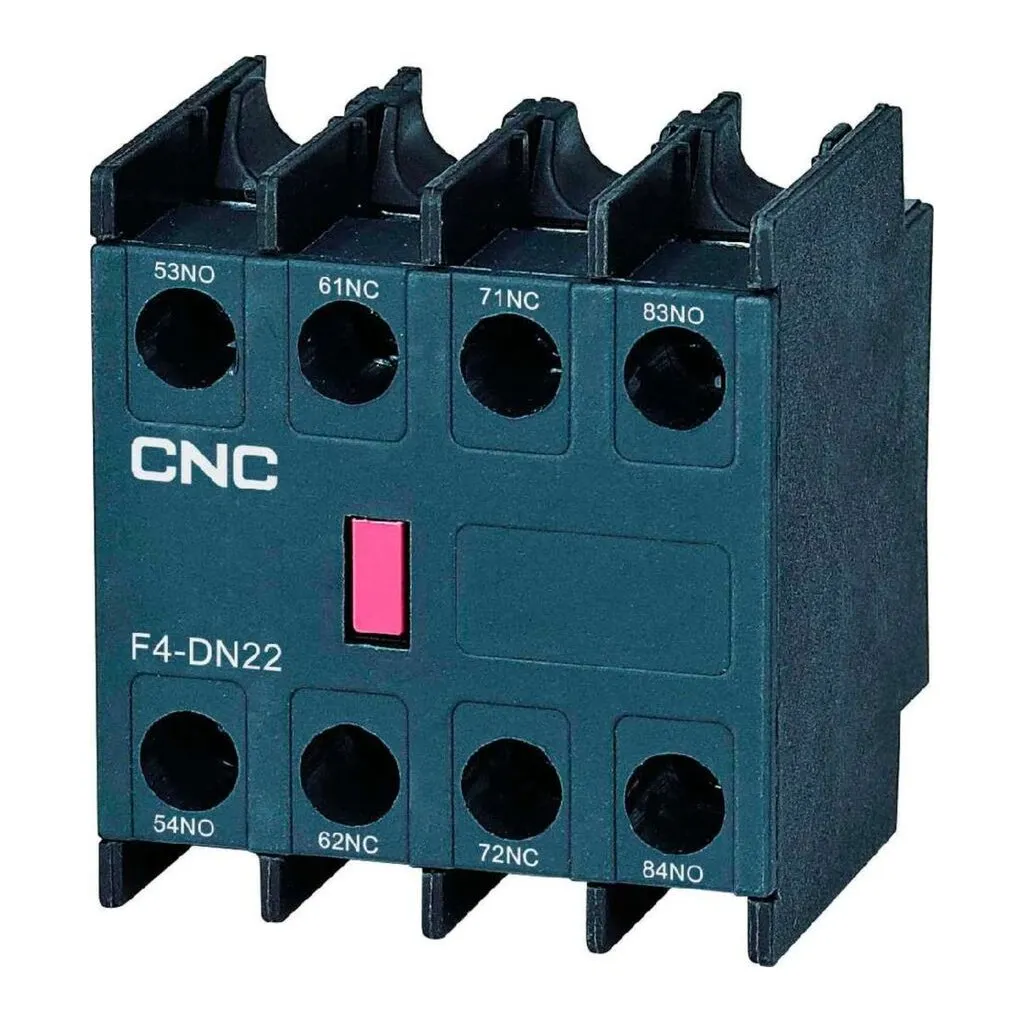

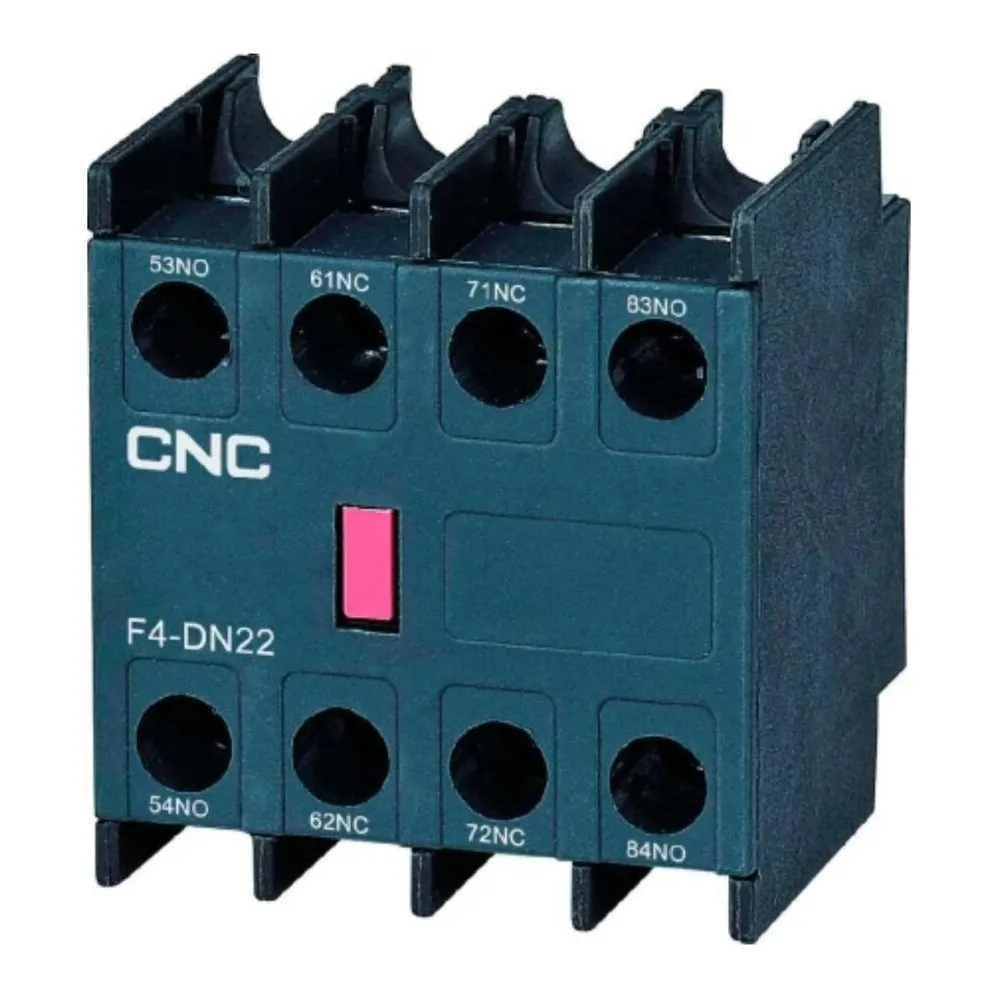

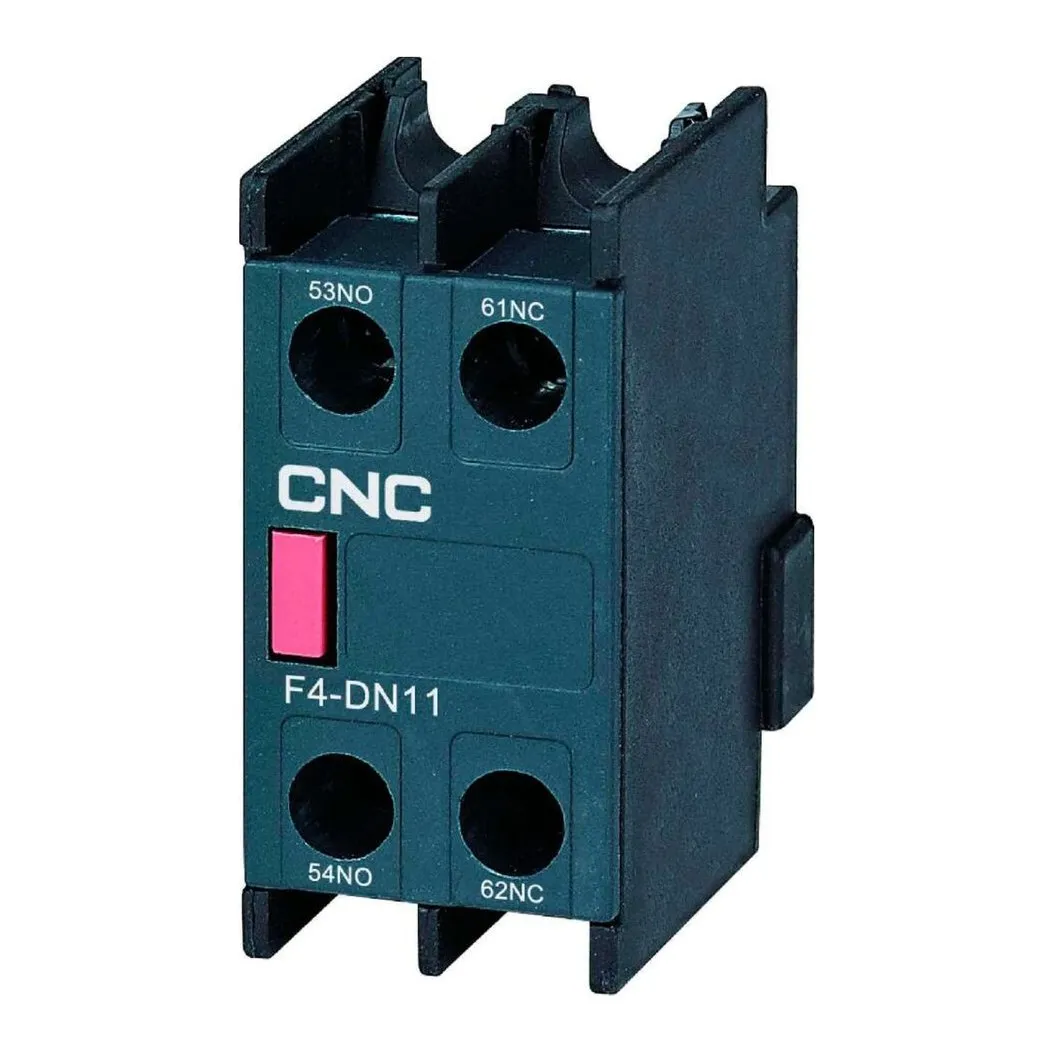

Приставки вспомогательных контактов F4-DN

ТипЧисло контактовНОНЗ
F4-DN20220
F4-DN11211
F4-DN02202
F4-DN40440
F4-DN31431
F4-DN22422
F4-DN13413
F4-DN04404

Приставки выдержки времени

ТипВыдержка времениДиапазон выдержкиКонтакты с выдержкой
LA2-DT0при включении0,1–3 сНО + НЗ
LA2-DT2при включении0,1–30 сНО + НЗ
LA2-DT4при включении10–180 сНО + НЗ
LA3-DR0при отключении0,1–3 сНО + НЗ
LA3-DR2при отключении0,1–30 сНО + НЗ
LA3-DR4при отключении10–180 сНО + НЗ

Вид выдержки указан по маркировке на приставках (POWER ON / POWER OFF TIME DELAY).

Чертежи и схемы

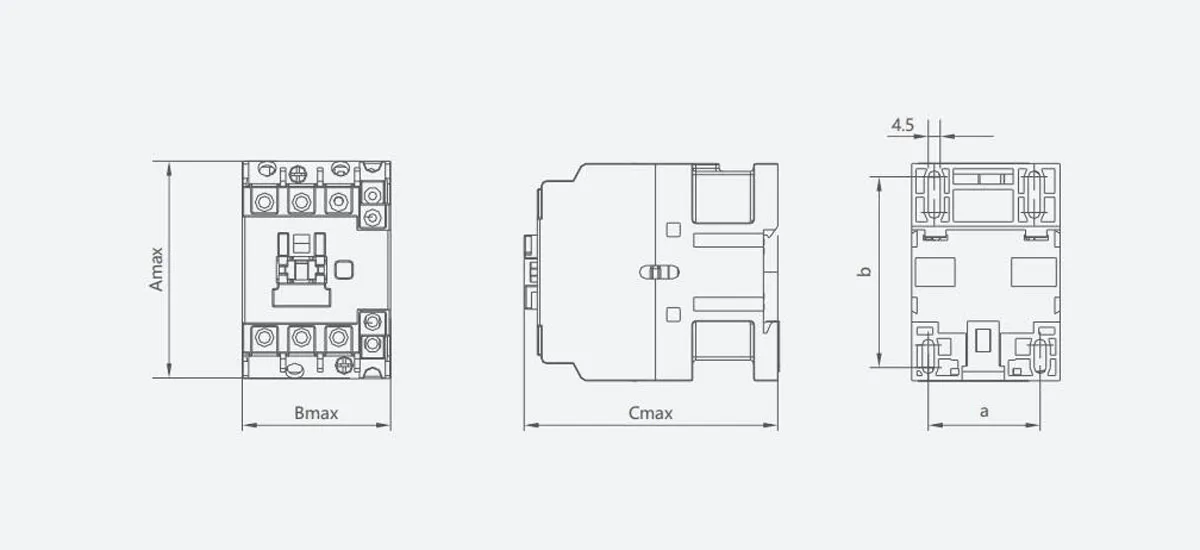

Габаритные и установочные размеры, мм (09–38 А)

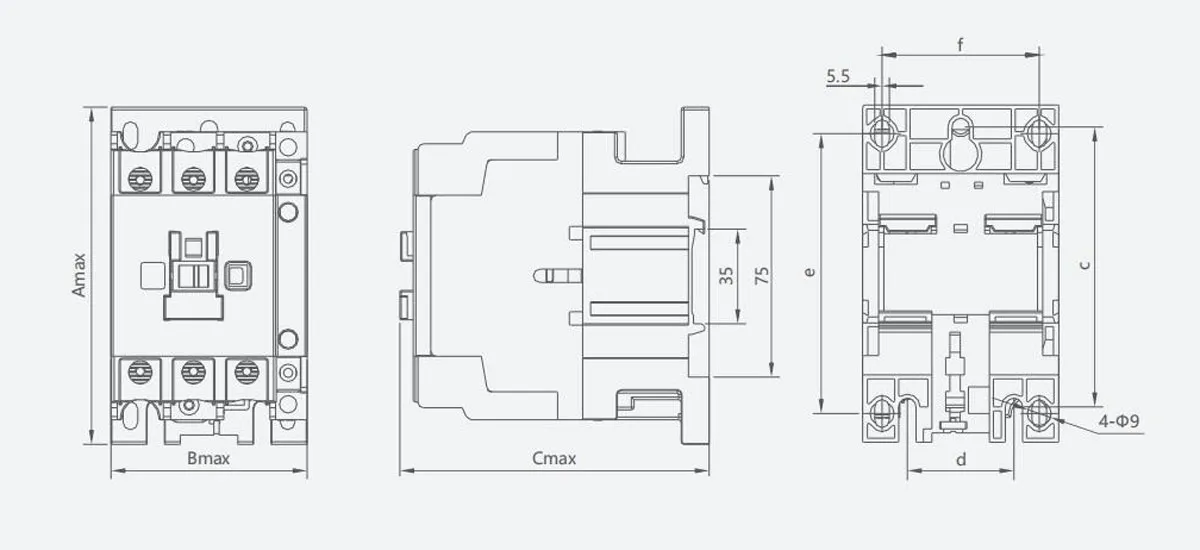

Габаритные и установочные размеры, мм (40–95 А)
