Контакторы и пускатели

Контактор переменного тока CJX2s-120…600

Контакторы переменного тока CJX2s 120–630 А (AC-3), катушка AC/DC, IEC 60947-4-1.

Серия
CJX2s-120
Номинальный ток In
120–600 А
Контакты
2NO+2NC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 5Документы · 5

Исполнения 5 позиций

ИсполнениеНоминальный ток InАртикул
120 ААрт. C000740120 АC000740
150 ААрт. C000741150 АC000741
185 ААрт. C000742185 АC000742
225 ААрт. C000743225 АC000743
600 ААрт. новинка600 Ановинка

Описание

Контакторы CJX2s-120…630 предназначены для цепей переменного тока 50/60 Гц напряжением до 690 В и током до 630 А: дистанционное включение и отключение цепей, в комбинации с тепловым реле — защита от перегрузки. Соответствуют IEC 60947-4-1.

По сравнению с прежними сериями при том же токе объём меньше на 20–40 %: экономия места в шкафу.

Катушки управления AC/DC 110, 127, 220, 380 В; стандартно вспомогательные контакты 2НО + 2НЗ, частота 50/60 Гц. Серийно выпускаются 120, 160, 185, 225 А; 265, 330, 400, 500, 630 А — по заказу. Есть реверсивные исполнения CJX2s-…N с механической блокировкой.

Характеристики

Технические характеристики

МодельCJX2s-120CJX2s-160CJX2s-185CJX2s-225CJX2s-265CJX2s-330CJX2s-400CJX2s-500CJX2s-630
Число полюсов3P
Номинальное напряжение изоляции Ui690 В
Номинальное рабочее напряжение UeAC 220/230 В；380/400 В；660/690 В
Условный тепловой ток, номинальный рабочий ток AC-1200200275275315380450
Номинальный рабочий ток IeAC-3; 220/230 В, А120160185225265330400
AC-3; 380/400 В, А120160185225265330400
AC-3; 660/690 В, А86107107118170225303
Номинальная рабочая мощность PeAC-3; 220/230 В, кВт374555637590132
AC-3; 380/400 В, кВт557590110132160220
AC-3; 660/690 В, кВт80100110110165220300
Механическая износостойкость, тыс. циклов1000100010001000600600600
Коммутационная износостойкость, тыс. цикловAC-3120120110110909090
Частота коммутаций, циклов/чAC-312001200600600600600600
Гибкий провод с наконечником1 провод, мм²10–15010–15010–15010–15010–15010–15010–150
2 провода, мм²10–7510–7510–7510–7510–7510–7510–75
Одножильный провод без наконечника1 провод, мм²10–15010–15010–15010–15010–15050–24050–240
2 провода, мм²10–7510–7510–7510–7510–7550–24050–240
Момент затяжки зажимов главной цепи, Н·м12121212141414
Катушка
Номинальное напряжение цепи управления Us50/60 ГцAC/DC 110, 127, 220, 380 В
Допустимое напряжение цепи управленияРаботаНапряжение втягивания 85–110 %, наклон при установке ±30°
ОтпусканиеAC/DC 20–60 % Us
Потребляемая мощность катушкиВтягивание, В·А500500500600600600800
Удержание, В·А78787878252525
Потребляемая мощность, Вт30–7830–7830–7830–783–103–103–10
Условный тепловой ток Ith10 А
Номинальное рабочее напряжение UeAC380 В
DC220 В
Номинальная управляемая мощностьAC-15360 В·А
DC-1333 Вт

Реверсивные контакторы

Реверсивный контактор (горизонтальная установка)Номинальная мощность AC-3, кВтНоминальный ток AC-3, АУсловный тепловой ток, А / номинальный ток AC-1
380 В660 В380 В660 В
CJX2s-120N558012086200
CJX2s-160N75100160107200
CJX2s-185N90100185107275
CJX2s-225N110110225118275
CJX2s-265N132160265170315
CJX2s-330N160200330235380
CJX2s-400N200300400303450
CJX2s-500N250335500353630
CJX2s-630N355350630400700

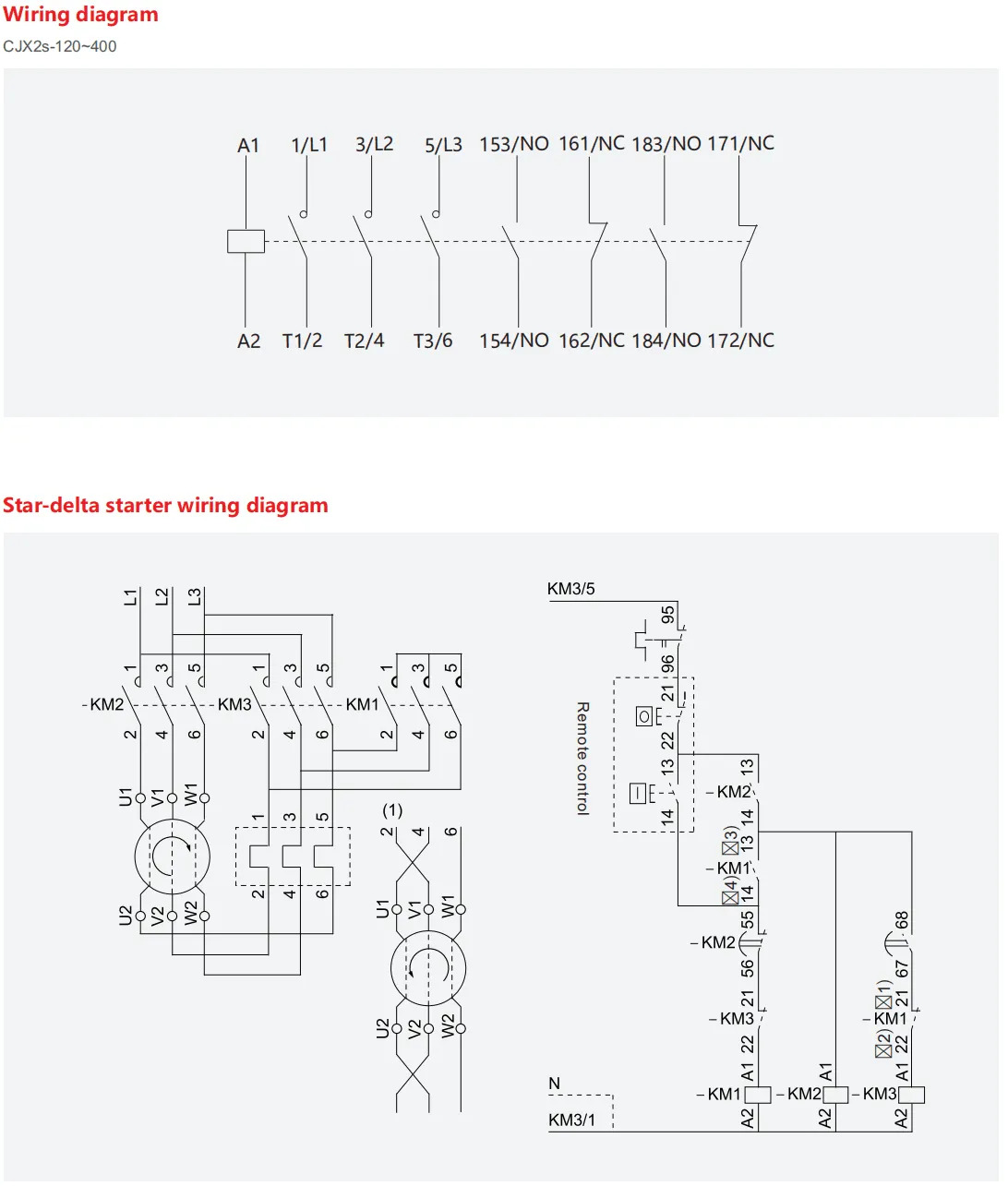

Чертежи и схемы

Габаритные и установочные размеры

Документы 5

Сертификаты ЕАЭС

Каталоги на русском

Документы производителя на английском

3D-модель

Модель загружается с сервиса Sketchfab только после нажатия.
