Контактор с катушкой постоянного тока CJX2-Z

Контактор с катушкой постоянного тока 9–95 А (AC-3), IEC 60947-4-1.

Серия
CJX2-Z
Номинальный ток In
9–95 А
Мощность AC-3
4–45 кВт
Контакты
1NC, 1NO, 1NO+1NC
Число полюсов
3P
Напряжение катушки
24 В DC
Род тока
AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 15Документы · 4

Исполнения 15 позиций

Фильтр
Номинальный ток In
Мощность AC-3
Контакты
ИсполнениеНоминальный ток InМощность AC-3КонтактыАртикул
9 А · 4 кВт · 1NCАрт. C0000019 А4 кВт1NCC000001
9 А · 4 кВт · 1NOАрт. C0000029 А4 кВт1NOC000002
12 А · 5,5 кВт · 1NCАрт. C00000312 А5,5 кВт1NCC000003
12 А · 5,5 кВт · 1NOАрт. C00000412 А5,5 кВт1NOC000004
18 А · 7,5 кВт · 1NCАрт. C00000518 А7,5 кВт1NCC000005
18 А · 7,5 кВт · 1NOАрт. C00000618 А7,5 кВт1NOC000006
25 А · 11 кВт · 1NCАрт. C00000725 А11 кВт1NCC000007
25 А · 11 кВт · 1NOАрт. C00000825 А11 кВт1NOC000008
32 А · 15 кВт · 1NCАрт. C00000932 А15 кВт1NCC000009
32 А · 15 кВт · 1NOАрт. C00001032 А15 кВт1NOC000010
40 А · 18,5 кВт · 1NO+1NCАрт. C00001140 А18,5 кВт1NO+1NCC000011
50 А · 22 кВт · 1NO+1NCАрт. C00001250 А22 кВт1NO+1NCC000012
65 А · 30 кВт · 1NO+1NCАрт. C00001365 А30 кВт1NO+1NCC000013
80 А · 37 кВт · 1NO+1NCАрт. C00001480 А37 кВт1NO+1NCC000014
95 А · 45 кВт · 1NO+1NCАрт. C00001595 А45 кВт1NO+1NCC000015

Описание

Контакторы CJX2-Z с катушкой управления постоянного тока предназначены для цепей переменного тока 50/60 Гц напряжением до 660 В с номинальным током 9–95 А (AC-3, 380 В): дистанционное включение и отключение цепей, частые пуски и управление двигателями. Работа от постоянного напряжения управления удобна в системах с аккумуляторным или DC-питанием цепей управления.

Сочетаются с приставками вспомогательных контактов, пневматическими приставками выдержки времени, тепловыми реле.

Характеристики

Технические характеристики CJX2-09Z…32Z

ПараметрУсловиеЕд.CJX2-09ZCJX2-12ZCJX2-18ZCJX2-25ZCJX2-32Z
Главная цепь
Номинальный рабочий ток Ie380 В, AC-3А912182532
Номинальный рабочий ток Ie380 В, AC-4А3,557,78,512
Номинальный рабочий ток Ie660 В, AC-3А6,68,9121821
Номинальный рабочий ток Ie660 В, AC-4А1,523,84,47,5
Номинальный тепловой токА2525324050
Мощность двигателя220/240 ВкВт2,2345,57,5
Мощность двигателя380/400 ВкВт45,57,51115
Мощность двигателя415 ВкВт45,591115
Мощность двигателя500 ВкВт5,57,5101518,5
Мощность двигателя600/690 ВкВт5,587,5101518,5
Число полюсов3, 43, 433, 43
Номинальное рабочее напряжениеВ380, 660380, 660380, 660380, 660380, 660
Номинальное напряжение изоляцииВ660660660660660
Механический срок службы×10⁴ циклов10001000100010001000
Электрический срок службыAC-3×10⁴ циклов100100100100100
Электрический срок службыAC-4×10⁴ циклов2020202020
Частота включенийAC-3в час12001200120012001200
Частота включенийAC-4в час300300300300300
Частота включенийбез нагрузкив час36003600360036003600
Катушка (постоянный ток)
Напряжение управленияВ24–66024–66024–66024–66024–660
Напряжение срабатыванияЗамыкание0,85–1,1 Us0,85–1,1 Us0,85–1,1 Us0,85–1,1 Us0,85–1,1 Us
Напряжение срабатыванияРазмыкание0,10–0,75 Us0,10–0,75 Us0,10–0,75 Us0,10–0,75 Us0,10–0,75 Us

В таблице производителя строки «Рабочая частота» подписаны как срок службы; значения 1200/300/3600 трактуются как частота включений в час (AC-3 / AC-4 / без нагрузки).

Технические характеристики CJX2-40Z…95Z

ПараметрУсловиеЕд.CJX2-40ZCJX2-50ZCJX2-65ZCJX2-80ZCJX2-95Z
Главная цепь
Номинальный рабочий ток Ie380 В, AC-3А4050658095
Номинальный рабочий ток Ie380 В, AC-4А18,524283744
Номинальный рабочий ток Ie660 В, AC-3А3439424955
Номинальный рабочий ток Ie660 В, AC-4А9121417,321,3
Номинальный тепловой токА608080125125
Мощность двигателя220/240 ВкВт111518,52225
Мощность двигателя380/400 ВкВт18,522303745
Мощность двигателя415 ВкВт2230374545
Мощность двигателя500 ВкВт2230375555
Мощность двигателя600/690 ВкВт3033374555
Число полюсов3, 43, 43, 43, 43, 4
Номинальное рабочее напряжениеВ380, 660380, 660380, 660380, 660380, 660
Номинальное напряжение изоляцииВ660660660660660
Механический срок службы×10⁴ циклов800800800800800
Электрический срок службыAC-3×10⁴ циклов8080808080
Электрический срок службыAC-4×10⁴ циклов1515151515
Частота включенийAC-3в час600600600600600
Частота включенийAC-4в час300300300300300
Частота включенийбез нагрузкив час36003600360036003600
Катушка (постоянный ток)
Напряжение управленияВ24–66024–66024–66024–66024–660
Напряжение срабатыванияЗамыкание0,85–1,1 Us0,85–1,1 Us0,85–1,1 Us0,85–1,1 Us0,85–1,1 Us
Напряжение срабатыванияРазмыкание0,10–0,75 Us0,10–0,75 Us0,10–0,75 Us0,10–0,75 Us0,10–0,75 Us

В таблице производителя строки «Рабочая частота» подписаны как срок службы; значения 600/300/3600 трактуются как частота включений в час (AC-3 / AC-4 / без нагрузки).

Габаритные и установочные размеры, мм

ТипAmaxBmaxCmaxDmaxEmaxabØ
CJX2-09Z…12Z47761161491604550/604,5
CJX2-18Z47761201571774550/604,5
CJX2-25Z57861301631844050/604,5
CJX2-32Z57861351681894050/604,5
CJX2-4011Z…6511Z7712917520322340100/1106,5
CJX2-4004Z…6504Z8512917420322340100/1106,5
CJX2-4008Z…6508Z8512918520322340100/1106,5
CJX2-8011Z…9511Z8712918321223040100/1106,5
CJX2-8004Z…9504Z9712918021223040100/1106,5
CJX2-8008Z…9508Z9712919121223040100/1106,5

Чертежи и схемы

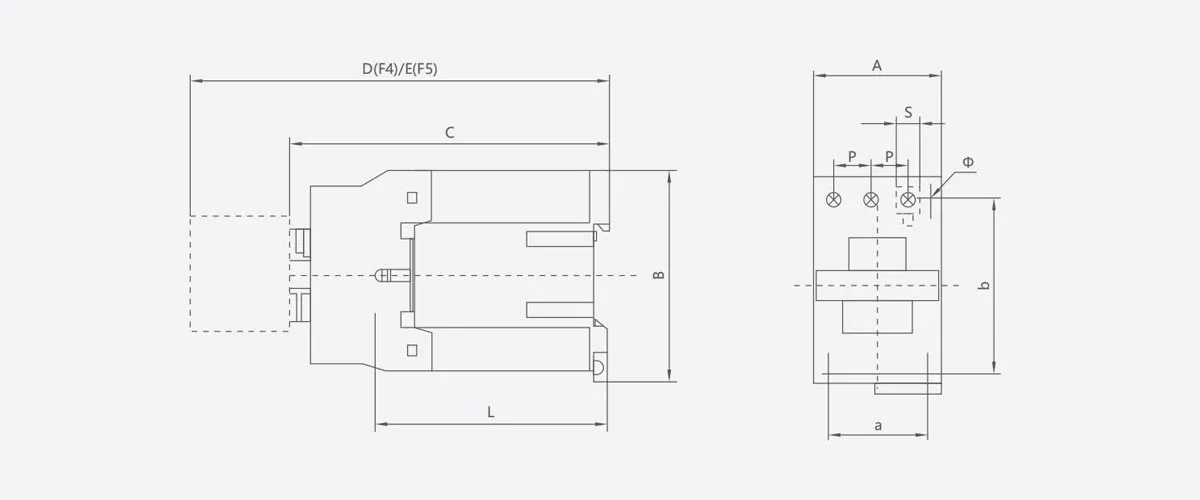

Габаритные и установочные размеры, мм (09–32 А)

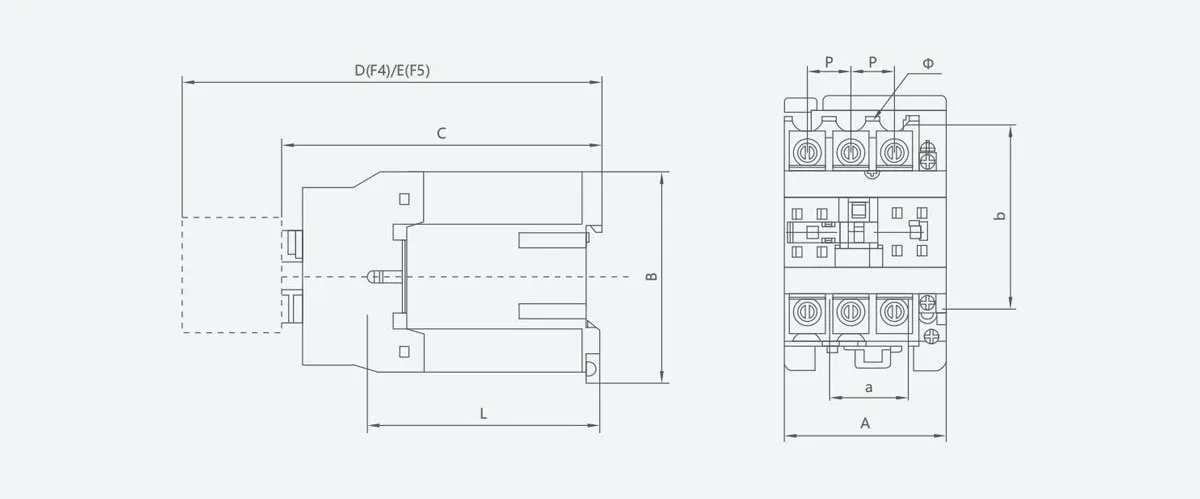

Габаритные и установочные размеры, мм (40–95 А)
