Соединительная шина PIN (штырь)
Медная соединительная шина со штыревыми выводами (PIN) для модульных аппаратов, 1P–4P, 63–100 А.
- Серия
- PIN
- Исполнение
- 1р, 2р, 3р
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 3 позиции
| Исполнение | Исполнение | Артикул | Заявка |
|---|---|---|---|
| 1рАрт. A070017 | 1р | A070017 | |
| 2рАрт. A070023 | 2р | A070023 | |
| 3рАрт. A070028 | 3р | A070028 |
Нет исполнений с выбранными параметрами.
Описание
Соединительная шина PIN (штырь) применяется в распределительных щитах для подключения автоматических выключателей и других модульных аппаратов на DIN-рейке. Токопроводящие пластины — медные, в изолирующем корпусе: хорошая проводимость, малое переходное сопротивление, надёжный контакт.
Исполнения на 1, 2, 3 и 4 полюса, номинальный ток 63, 80 и 100 А.
Характеристики
Размеры и токи
| Исполнение | A | B | C | D | E | Ток, А |
|---|---|---|---|---|---|---|
| 1P-63 | 1,4 | 4 | 7 | 17,8 | 11,5 | 63 |
| 1P-80 | 1,5 | 4 | 9 | 17,8 | 11,5 | 80 |
| 1P-100 | 1,7 | 4 | 9 | 17,8 | 11,5 | 100 |
| 2P-63 | 1,4 | 4 | — | 17,8 | 11,5 | 63 |
| 2P-80 | 1,5 | 4 | 9 | 17,8 | 11,5 | 80 |
| 2P-100 | 1,8 | 4 | — | 17,8 | 11,5 | 100 |
| 3P-63 | 1,4 | 4 | — | 17,8 | 11,5 | 63 |
| 3P-80 | 1,5 | 4 | 9 | 17,8 | 11,5 | 80 |
| 3P-100 | 1,8 | 4 | 9 | 17,8 | 11,5 | 100 |
| 4P-63 | 1,4 | 4 | 7 | 17,8 | 11,5 | 63 |
| 4P-80 | 1,5 | 4 | 9 | 17,8 | 11,5 | 80 |
| 4P-100 | 1,8 | 4 | 9 | 17,8 | 11,5 | 100 |

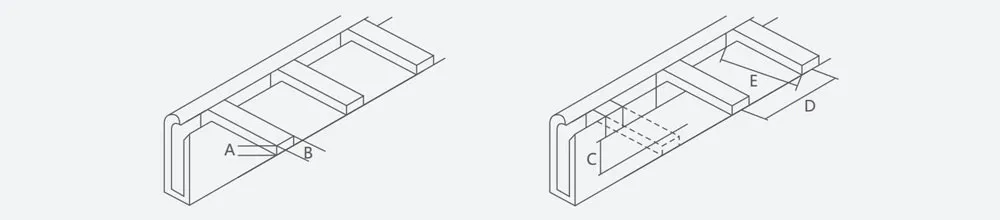

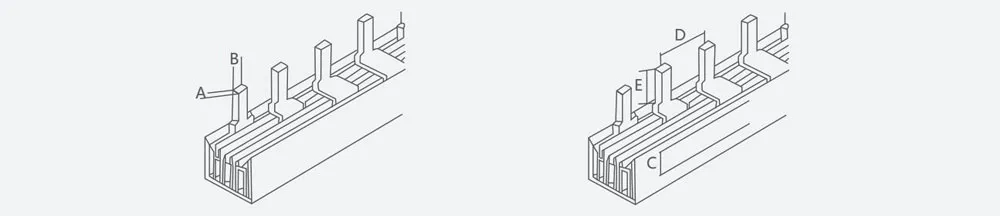

A–E — размеры по чертежу, мм; «—» — значение производителем не указано.
