Соединительные шины
Соединительная шина Fork (вилка)
Медная соединительная шина с вилочными выводами (Fork) для модульных аппаратов, 1P–4P, 80–100 А.
- Серия
- Fork
- Исполнение
- 1р, 2р, 3р
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 3 позиции
| Исполнение | Исполнение | Артикул | Заявка |
|---|---|---|---|
| 1рАрт. A070002 | 1р | A070002 | |
| 2рАрт. A070005 | 2р | A070005 | |
| 3рАрт. A070009 | 3р | A070009 |
Нет исполнений с выбранными параметрами.
Описание
Соединительная шина Fork (вилка) применяется в распределительных щитах для подключения автоматических выключателей и других модульных аппаратов на DIN-рейке. Вилочные выводы заводятся под винт зажима. Токопроводящие пластины — медные, в изолирующем корпусе: хорошая проводимость, малое переходное сопротивление, надёжный контакт.
Исполнения на 1, 2, 3 и 4 полюса.
Характеристики
Размеры и токи
| Полюсов | A | B | C | D | E | F | Ток, А |
|---|---|---|---|---|---|---|---|
| 2P | 1,5 | 17,8 | 9 | 12 | 6 | 12 | 80 |
| 2P | 1,8 | 17,8 | 9 | 12 | 6 | 12 | 100 |
| 3P | 1,5 | 17,8 | 9 | 12 | 6 | 12 | 80 |
| 3P | 1,8 | 17,8 | 9 | 12 | 6 | 12 | 100 |
| 4P | 1,5 | 17,8 | 9 | 12 | 6 | 12 | 80 |
| 4P | 1,8 | 17,8 | 9 | 12 | 6 | 12 | 100 |

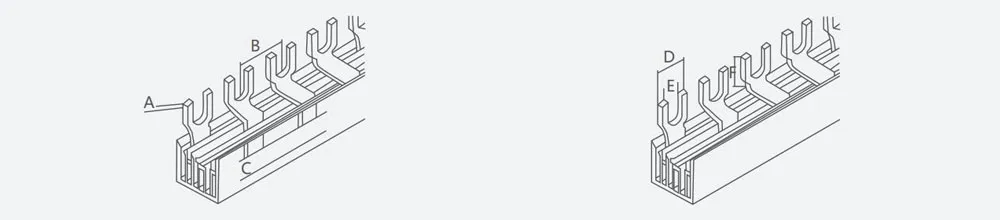

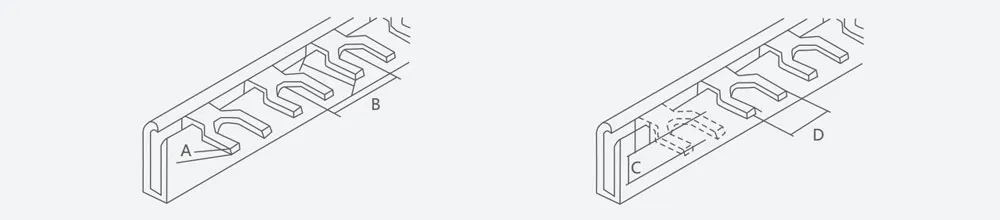

A–F — размеры по чертежу, мм.
