Распределительные и клеммные блоки

Клеммный блок на DIN-рейку HC

Клеммные блоки и колодки HC: нейтральные и заземляющие шины, распределительные блоки, 250–500 В.

Серия: HC
Номинальный ток In: 125 А, 160 А
Исполнение: HC-016/207, HC-016/211, HC-016/215, HC-016/407, HC-016/411, HC-016/413, HC-016/415

Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79

Выбрать исполнение · 7 Документы · 2

Исполнения 7 позиций

Исполнение	Номинальный ток In	Исполнение	Артикул
125 А · HC-016/207Арт. H050255	125 А	HC-016/207	H050255
125 А · HC-016/211Арт. H050254	125 А	HC-016/211	H050254
125 А · HC-016/215Арт. H050253	125 А	HC-016/215	H050253
125 А · HC-016/407Арт. H050252	125 А	HC-016/407	H050252
125 А · HC-016/411Арт. H050251	125 А	HC-016/411	H050251
160 А · HC-016/413Арт. H050249	160 А	HC-016/413	H050249
160 А · HC-016/415Арт. H050250	160 А	HC-016/415	H050250

Описание

Клеммные блоки серии HC — латунные шины и колодки с винтовыми зажимами в изолирующих держателях для соединения проводов в электрощитах, шкафах автоматизации и управления: шины нулевых рабочих и защитных проводников, распределительные блоки.

токопроводящая часть — латунь, винты — сталь с цинковым покрытием
изоляция: полиамид PA66 (огнестойкий, −30…+110 °C), ABS (стойкий к ударам, от −20 °C), полипропилен (огнестойкий)
напряжение 250–450 В (распределительные блоки HC-016 — до 500 В, 125–160 А)
цвет — по образцу или по заказу

Исполнения HC-001 … HC-0xx различаются конструкцией держателя, числом зажимов и сечением шины — см. таблицы.

Характеристики

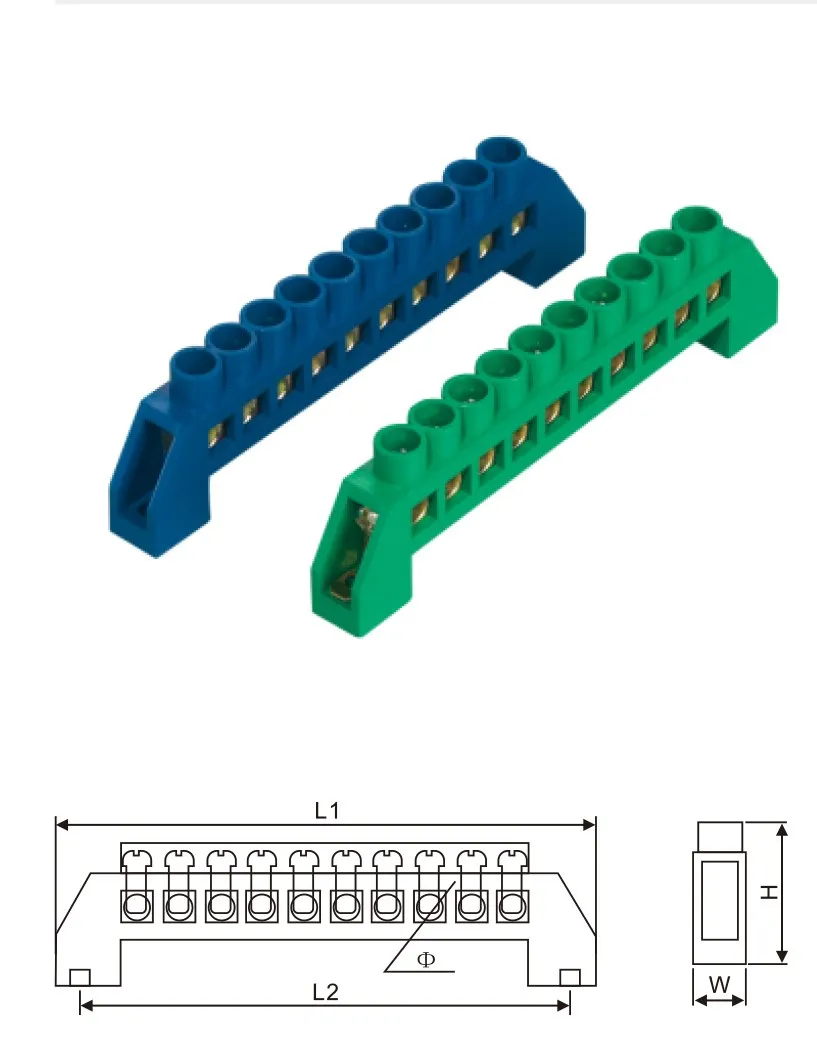

HC-001

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
4	6×9	36	59,5	48,5	29	11	6	M4×7	PA, ABS
6	6×9	53	76,5	65,5	29	11	6	M4×7	PA, ABS
8	6×9	70	93,5	82,5	29	11	6	M4×7	PA, ABS
10	6×9	87	110,5	99,5	29	11	6	M4×7	PA, ABS
12	6×9	105	127,5	116,5	29	11	6	M4×7	PA, ABS
4	8×12	44	59,5	48,5	32	12,5	7	M5×10	PA, ABS
6	8×12	54	76,5	65,5	32	12,5	7	M5×10	PA, ABS
8	8×12	71	93,5	82,5	32	12,5	7	M5×10	PA, ABS
10	8×12	87	110,5	99,5	32	12,5	7	M5×10	PA, ABS
12	8×12	105	127,5	116,5	32	12,5	7	M5×10	PA, ABS

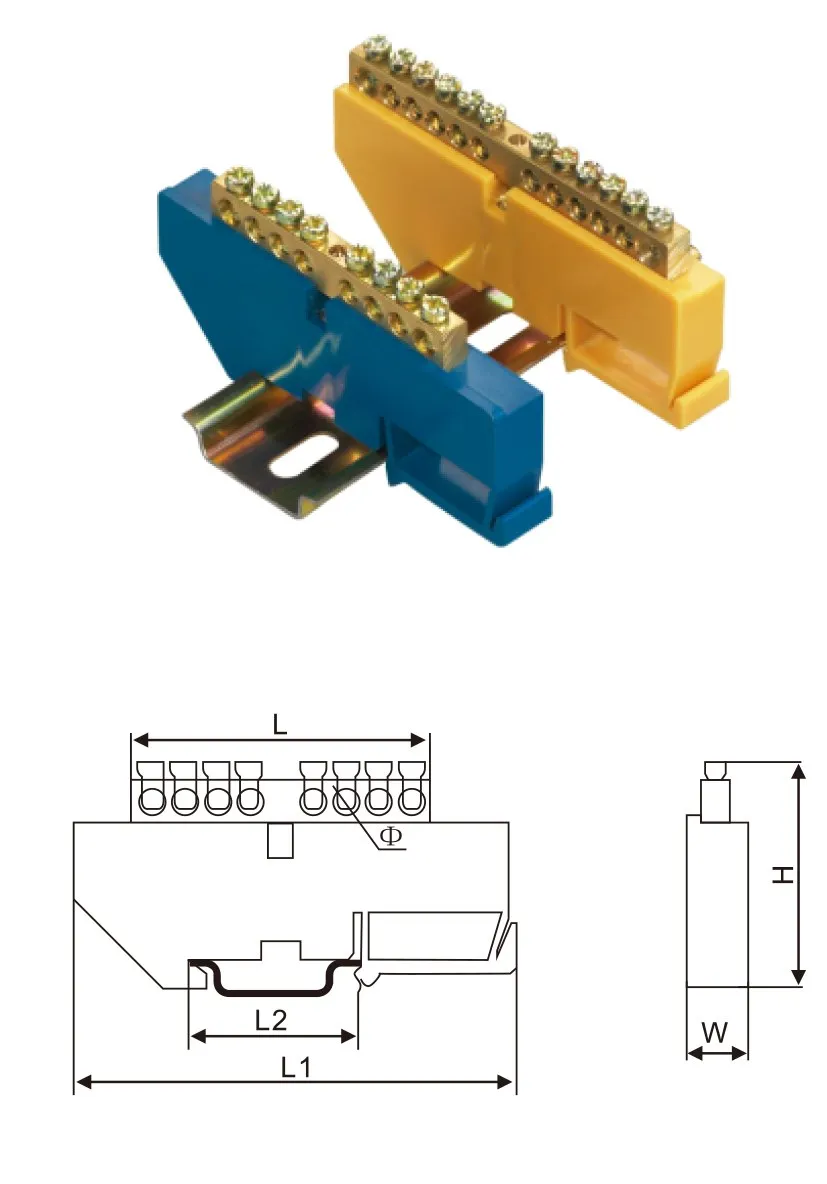

HC-002

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
8	6×9	60	90	35	43	12	5,2	M4×7	PA, ABS
10	6×9	73	90	35	43	12	5,2	M4×7	PA, ABS
12	6×9	86	90	35	43	12	5,2	M4×7	PA, ABS
14	6×9	99	90	35	43	12	5,2	M4×7	PA, ABS
8	8×12	71	90	35	46	12	6,5	M5×10	ABS, PE
10	8×12	87	90	35	46	12	6,5	M5×10	ABS, PE
12	8×12	103	103	35	46	12	6,5	M5×10	ABS, PE
14	8×12	119	119	35	46	12	6,5	M5×10	ABS, PE

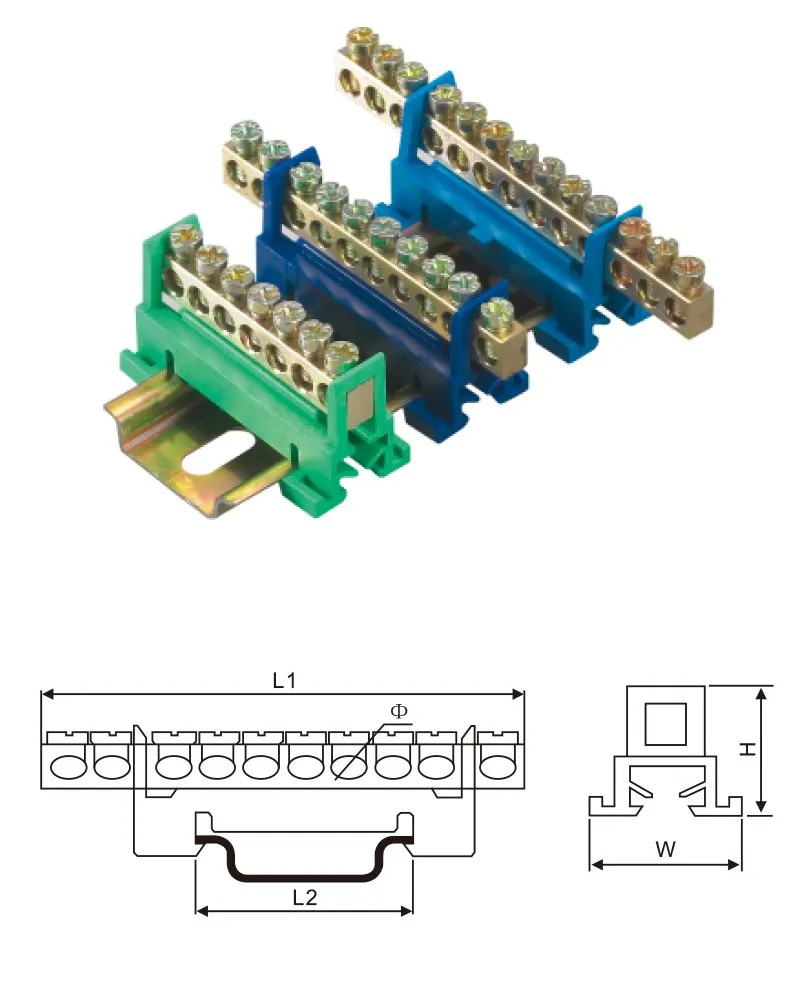

HC-003

Число каналов	Типоразмер	L	L1	L2	H	W		Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
7	6×9	51	51	35	28	22	5,3	M5×8	PA
8	6×9	59	59	35	28	22	5,3	M5×8	PA
10	6×9	72	72	35	28	22	5,3	M5×8	PA
12	6×9	85	85	35	28	22	5,3	M5×8	PA

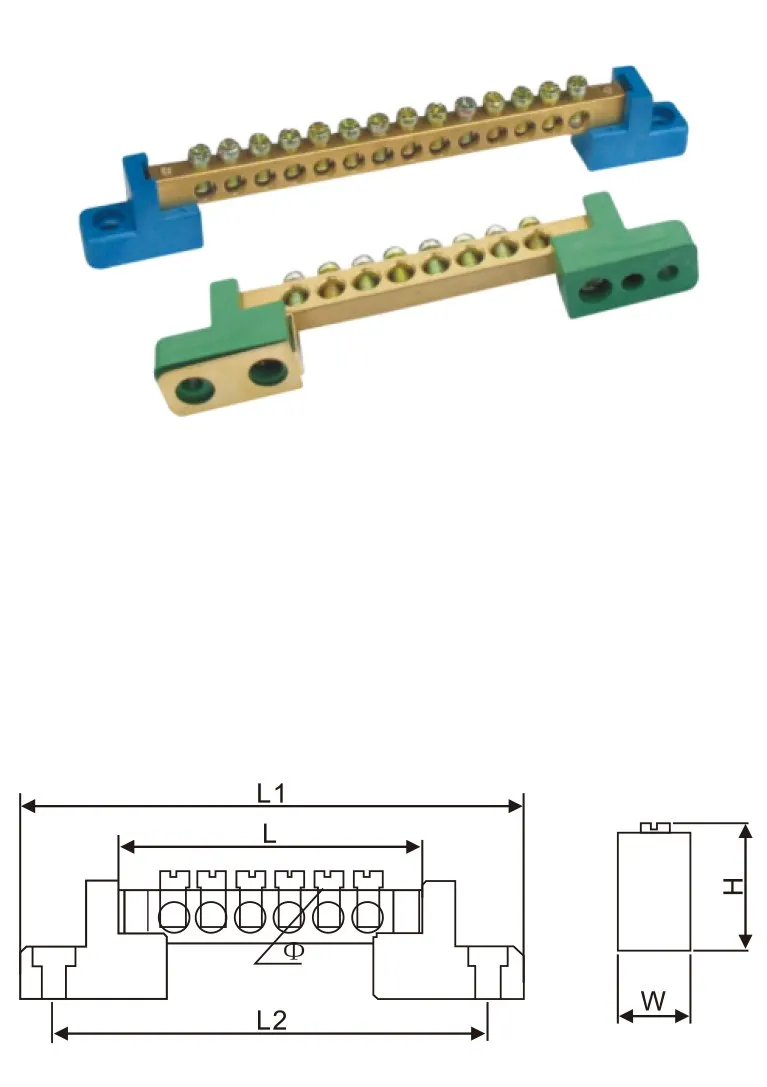

HC-004

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
6	6×9	53,5	85	72,5	22	12,5	5	M4×7	ABS, PE
7	6×9	60	91,5	79	22	12,5	5	M4×7	ABS, PE
8	6×9	66,5	98	85,5	22	12,5	5	M4×7	ABS, PE
10	6×9	79,5	111	98,5	22	12,5	5	M4×7	ABS, PE
12	6×9	92,5	124	111,5	22	12,5	5	M4×7	ABS, PE
6	8×12	66,5	95,5	82,5	26	12,5	6,5	M5×10	ABS, PE
7	8×12	74,5	103,5	90,5	26	12,5	6,5	M5×10	ABS, PE
8	8×12	82,5	111,5	98,5	26	12,5	6,5	M5×10	ABS, PE
10	8×12	98,5	127,5	114,5	26	12,5	6,5	M5×10	ABS, PE
12	8×12	114,5	143,5	130,5	26	12,5	6,5	M5×10	ABS, PE

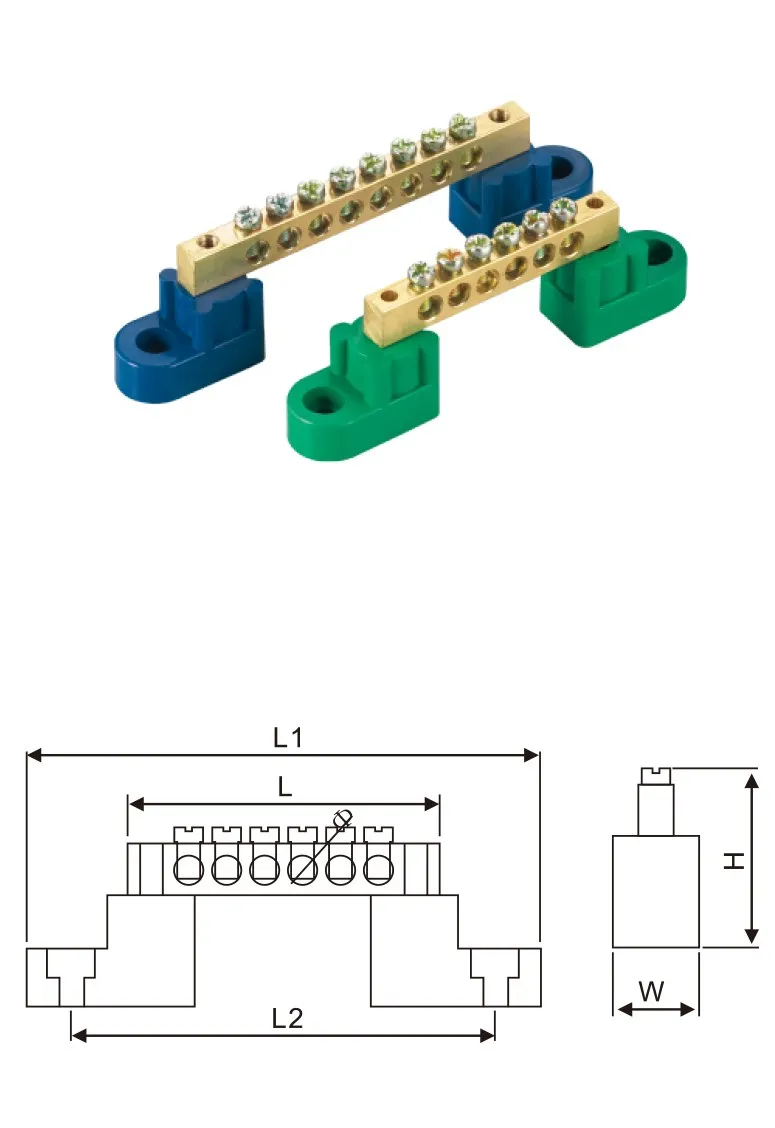

HC-005

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
8	6×9	60	90	35	43	12	5,2	M4×7	PA, ABS
10	6×9	73	90	35	43	12	5,2	M4×7	PA, ABS
12	6×9	86	90	35	43	12	5,2	M4×7	PA, ABS
14	6×9	99	90	35	43	12	5,2	M4×7	PA, ABS
8	8×12	71	90	35	46	12	6,5	M5×10	ABS, PE
10	8×12	87	90	35	46	12	6,5	M5×10	ABS, PE
12	8×12	103	103	35	46	12	6,5	M5×10	ABS, PE
14	8×12	119	119	35	46	12	6,5	M5×10	ABS, PE

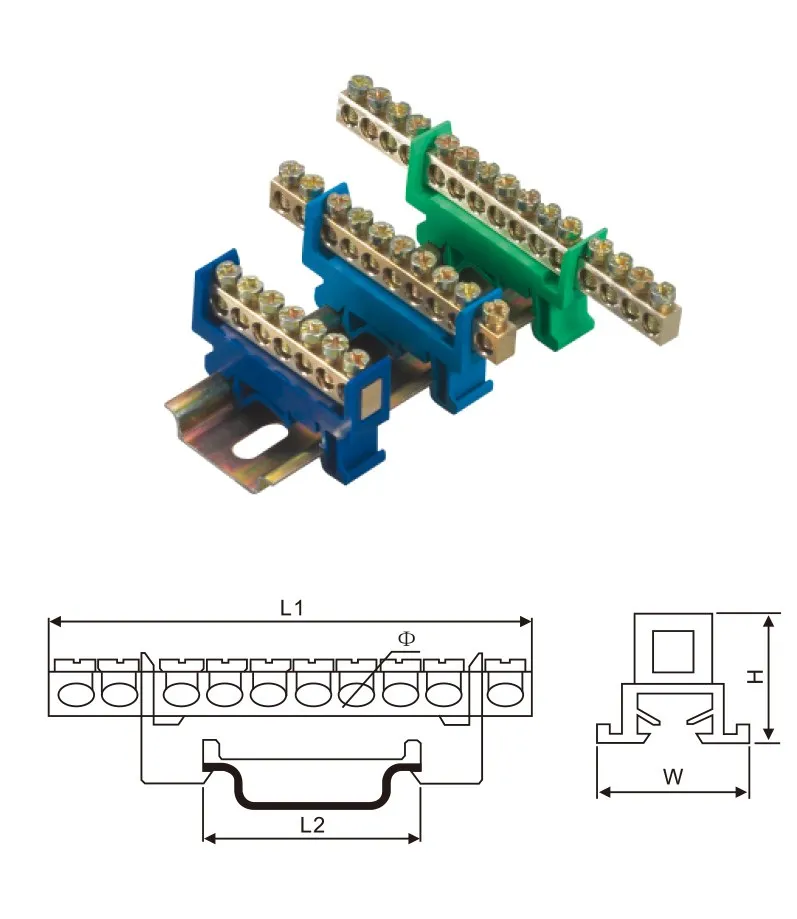

HC-006

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
7	6×9	51	51	35	32	12	5,3	M5×8	PA
10	6×9	72	72	35	32	12	5,3	M5×8	PA
12	6×9	85	85	35	32	12	5,3	M5×8	PA
15	6×9	104,5	104,5	35	32	12	5,3	M5×8	PA

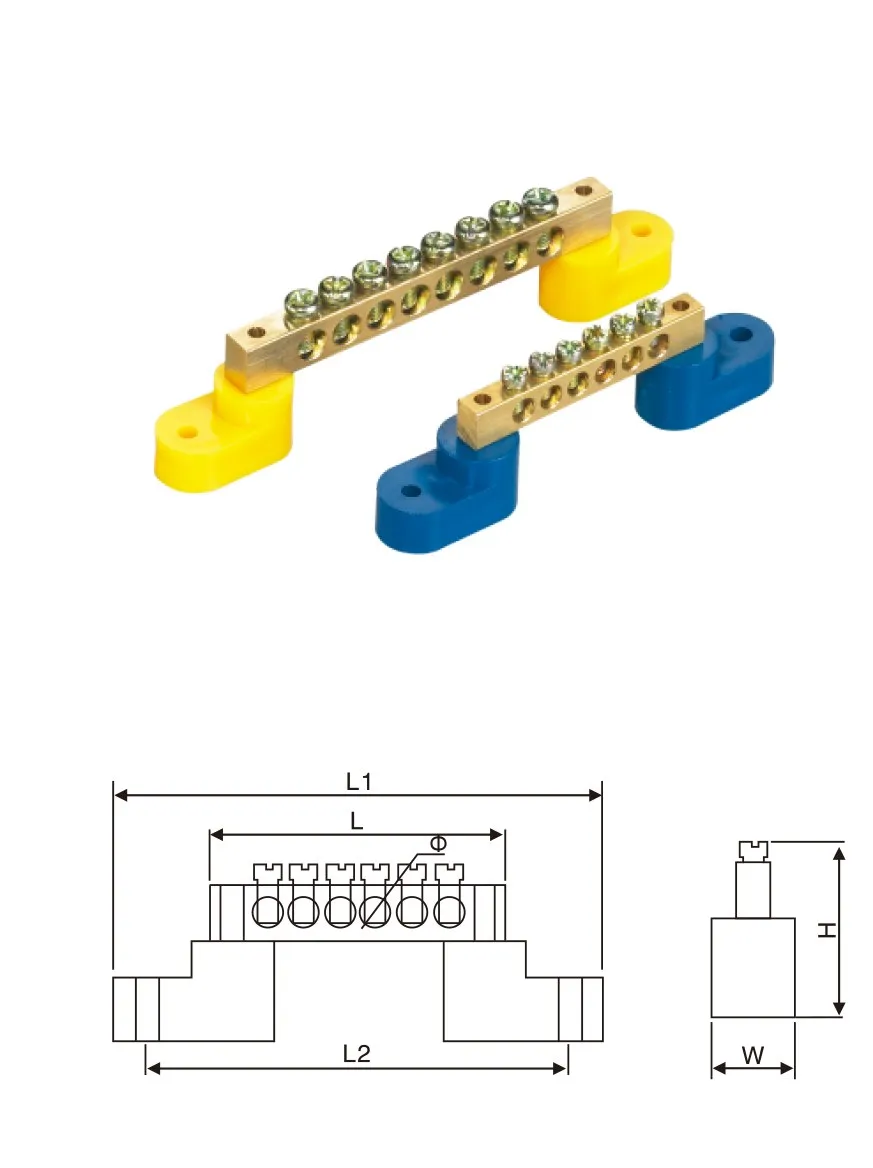

HC-007

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
6	6×9	53,5	88,5	76,5	27,5	15	5	M4×7	ABS, PE
7	6×9	60	95	83	27,5	15	5	M4×7	ABS, PE
8	6×9	66,5	101,5	89,5	27,5	15	5	M4×7	ABS, PE
10	6×9	79,5	114,5	102,5	27,5	15	5	M4×7	ABS, PE
12	6×9	92,5	127,5	115,5	27,5	15	5	M4×7	ABS, PE
6	8×12	66,5	99,5	87,5	31	15	6,5	M5×10	ABS, PE
7	8×12	74,5	107,5	95,5	31	15	6,5	M5×10	ABS, PE
8	8×12	82,5	115,5	103,5	31	15	6,5	M5×10	ABS, PE
10	8×12	98,5	131,5	119,5	31	15	6,5	M5×10	ABS, PE
12	8×12	114,5	147,5	135,5	31	15	6,5	M5×10	ABS, PE

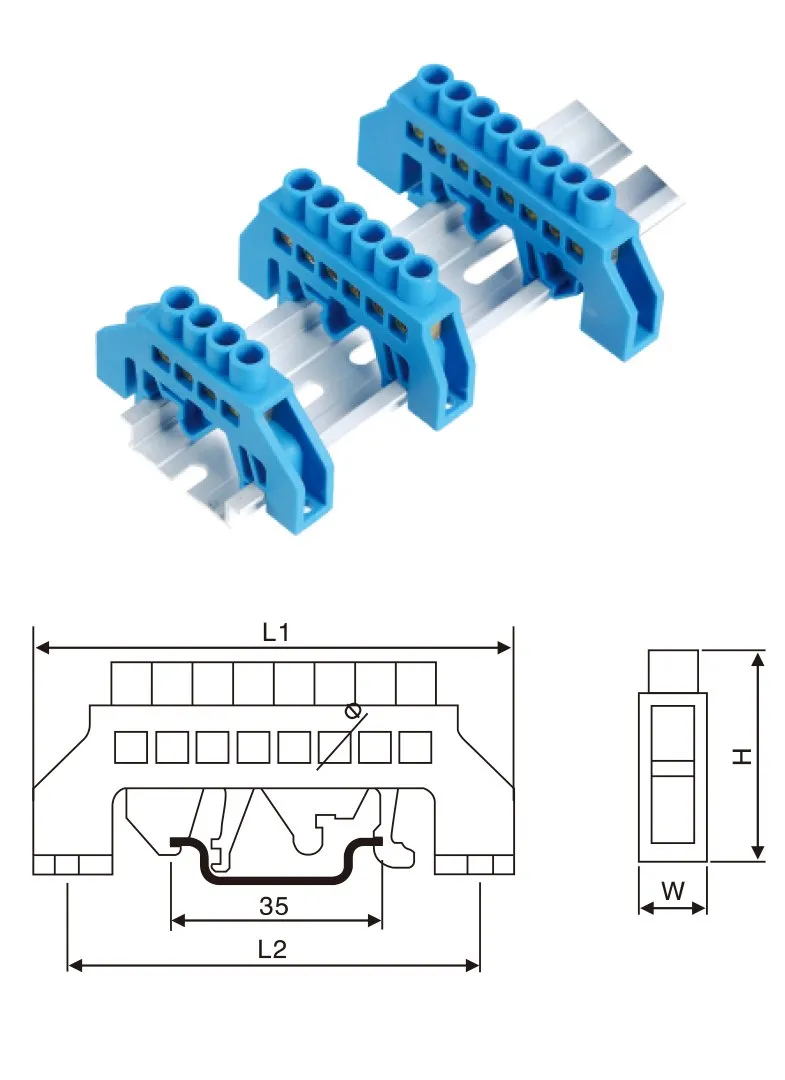

HC-008

Число каналов	Типоразмер	L	L1	L2	H	W		Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
4	6×9	27	57	48	35	11	5	M4×7	PA
6	6×9	40	57	48	35	11	5	M4×7	PA
8	6×9	53	78	66	35	11	5	M4×7	PA
10	6×9	66	89	77	35	11	5	M4×7	PA
12	6×9	79	102	90	35	11	5	M4×7	PA

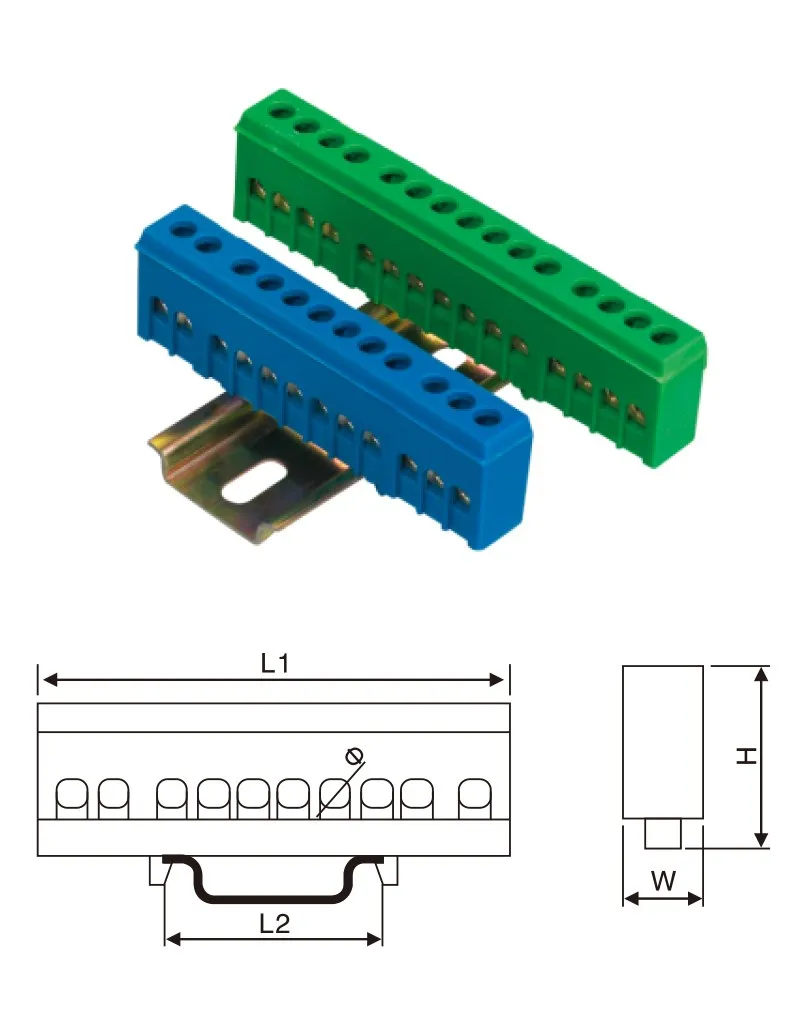

HC-009

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
7	6×9	51	55	35	32	14	5,3	M5×8	PA
10	6×9	72	76	35	32	14	5,3	M5×8	PA
12	6×9	85	89	35	32	14	5,3	M5×8	PA
15	6×9	104,5	108,5	35	32	14	5,3	M5×8	PA

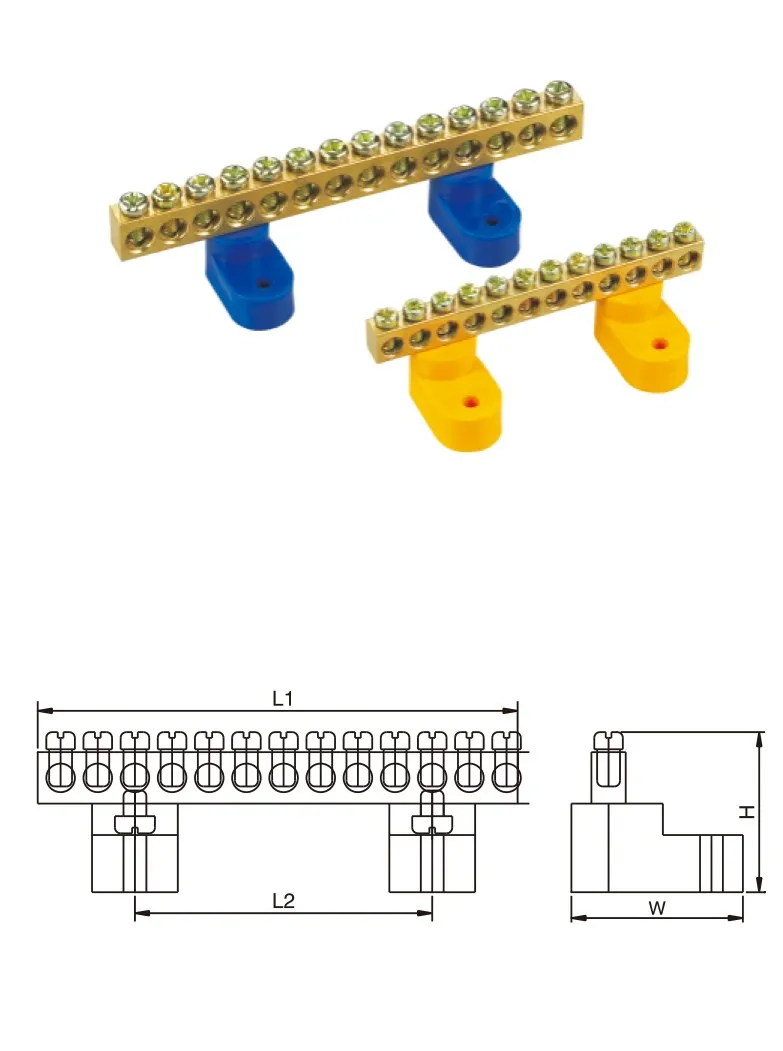

HC-010

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
6	6×9	42	42	19,5	28	30	5,3	M4×8	ABS, PE
8	6×9	55	55	19,5	28	30	5,3	M4×8	ABS, PE
10	6×9	68	68	32,5	28	30	5,3	M4×8	ABS, PE
12	6×9	71	71	32,5	28	30	5,3	M4×8	ABS, PE
14	6×9	84	84	32,5	28	30	5,3	M4×8	ABS, PE
6	8×12	46	46	22,5	32	30	6	M5×9	ABS, PE
8	8×12	61	61	22,5	32	30	6	M5×9	ABS, PE
10	8×12	76	76	37,5	32	30	6	M5×9	ABS, PE
12	8×12	91	91	37,5	32	30	6	M5×9	ABS, PE
14	8×12	106	106	37,5	32	30	6	M5×9	ABS, PE

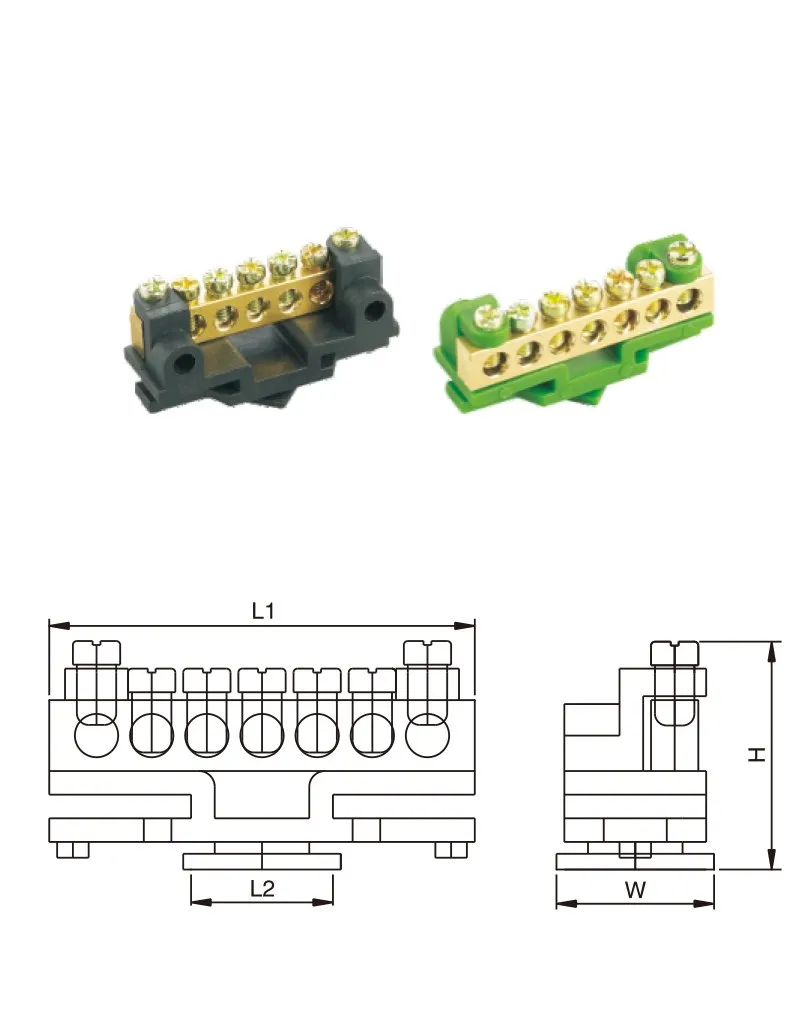

HC-0012

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
7	6×9	54	54	20	30	20	5,3	M5×8

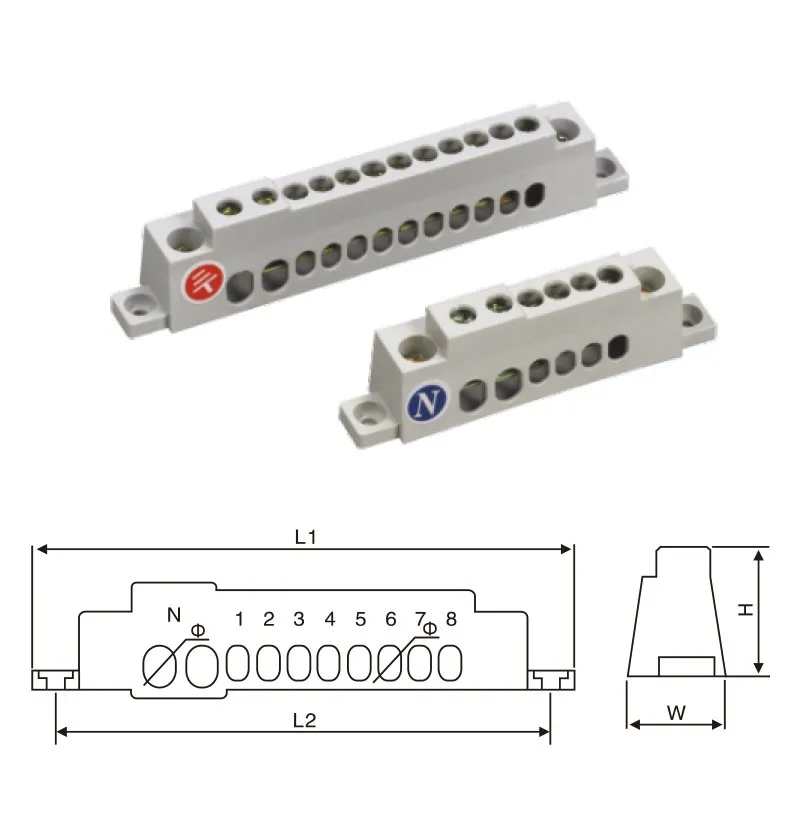

HC-013

Число каналов	Типоразмер	L	L1	L2	H	W		Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
4	1,2		90	78	30	22	6(2×8)		PA
6	1,2		105	93	30	22	6(2×8)		PA
8	1,2		120	108	30	22	6(2×8)		PA
10	1,2		135	123	30	22	6(2×8)		PA
12	1,2		150	139	30	22	6(2×8)		PA

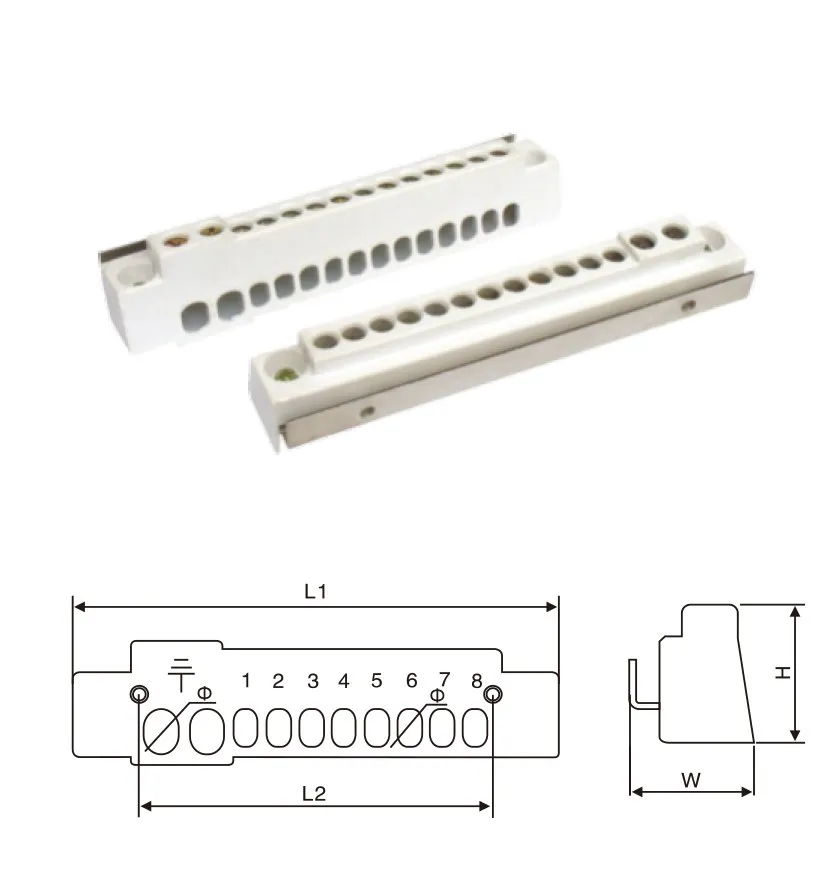

HC-014

Число каналов	Типоразмер	L	L1	L2	H	W		Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
6	1,2		81	51	33	29	6(2×8)		PA
8	1,2		96	66	33	29	6(2×8)		PA
10	1,2		111	81	33	29	6(2×8)		PA
12	1,2		126	96	33	29	6(2×8)		PA
14	1,2		141	111	33	29	6(2×8)		PA

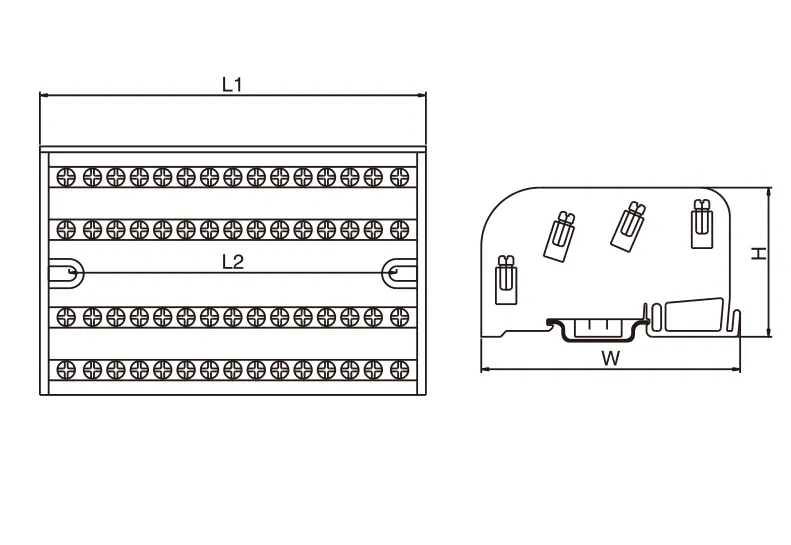

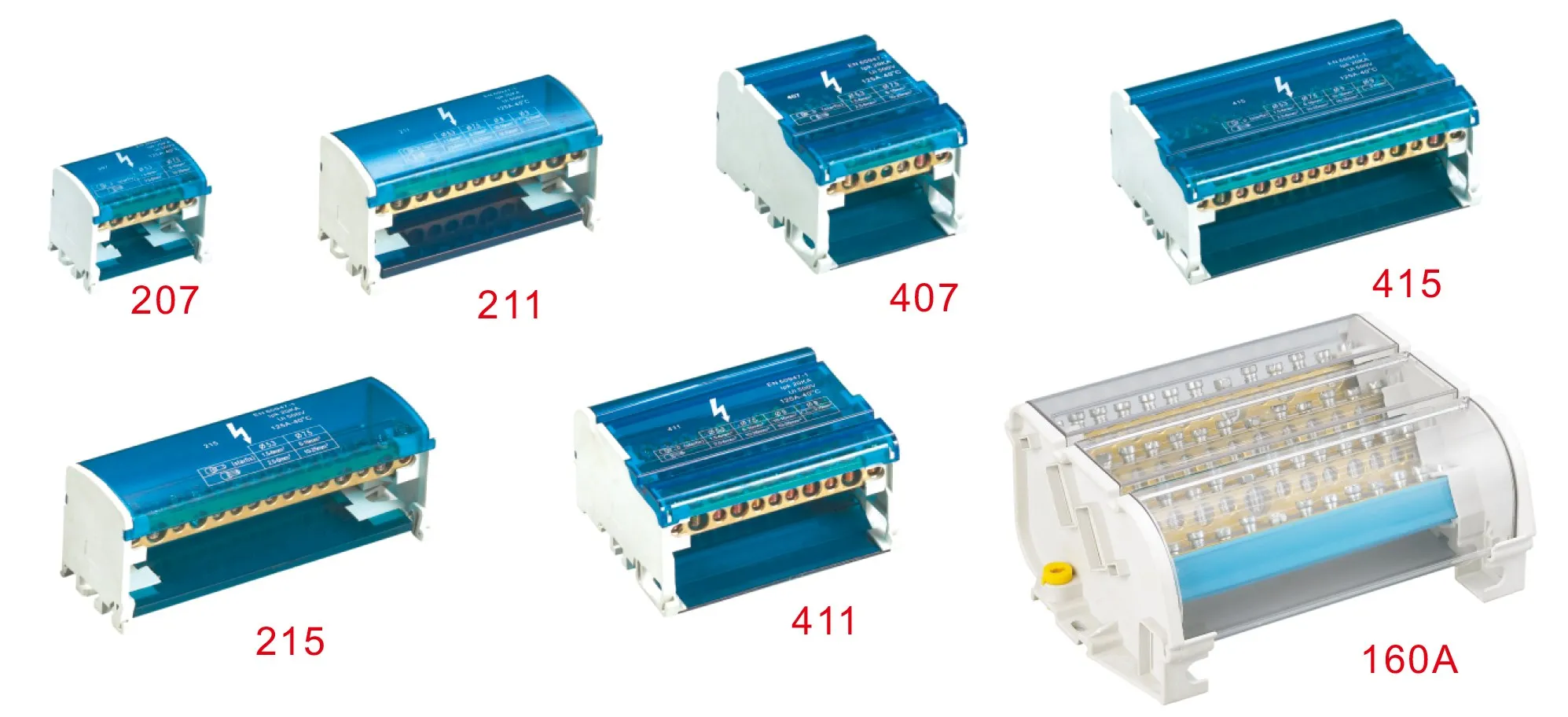

HC-016

Номер	Типоразмер	Номинальный ток, А	Номинальное напряжение, В	L1	L2	H	W	Максимальное сечение	Число вводов	Корпус из пластика
Номер	W × H	Номинальный ток, А	Номинальное напряжение, В	мм				Максимальное сечение	Число вводов	Корпус из пластика
207	6,5×12	125 А	500 В	67	48	50	45	35 мм²	2×7	PA
211	6,5×12	125 А	500 В	100	86	50	45	35 мм²	2×11	PA
215	6,5×12	125 А	500 В	134	118	50	45	35 мм²	2×15	PA
407	6,5×12	125 А	500 В	67	48	50	90	35 мм²	4×7	PA
411	6,5×12	125 А	500 В	100	86	50	90	35 мм²	4×11	PA
415	6,5×12	125 А	500 В	134	118	50	90	35 мм²	4×15	PA
413	8×17	160 А	500 В	180	168	73	138	50 мм²	4×13	PA

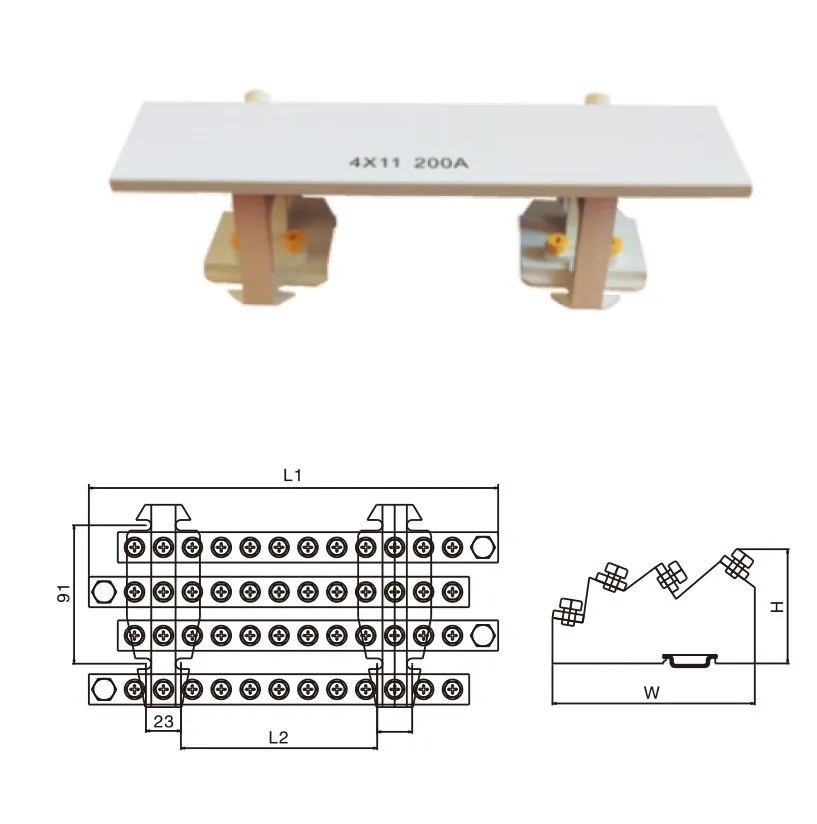

HC-017

Номер	Типоразмер	Номинальный ток, А	Номинальное напряжение, В	L1	L2	H	W	Максимальное сечение	Число отверстий	Корпус из пластика
Номер	W × H	Номинальный ток, А	Номинальное напряжение, В	мм				Максимальное сечение	Число отверстий	Корпус из пластика
420	4×15	200 А	500 В	280	128	115	190	75 мм	4×11	PA
425	5×20	250 А	500 В	280	128	115	190	100 мм²	4×11	PA
440	6×25	400 А	500 В	280	128	115	190	2 185 мм	4×10	PA

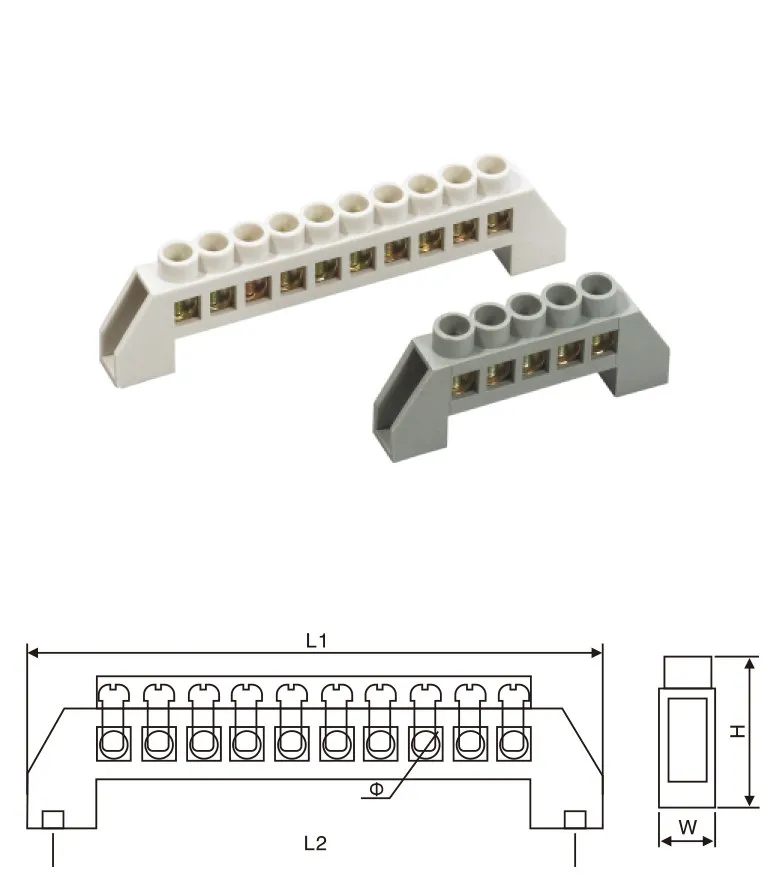

HC-018

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
4	1,2		90	78	30	22	6(2×8)		PA
6	1,2		105	93	30	22	6(2×8)		PA
8	1,2		120	108	30	22	6(2×8)		PA
10	1,2		135	123	30	22	6(2×8)		PA
12	1,2		150	139	30	22	6(2×8)		PA

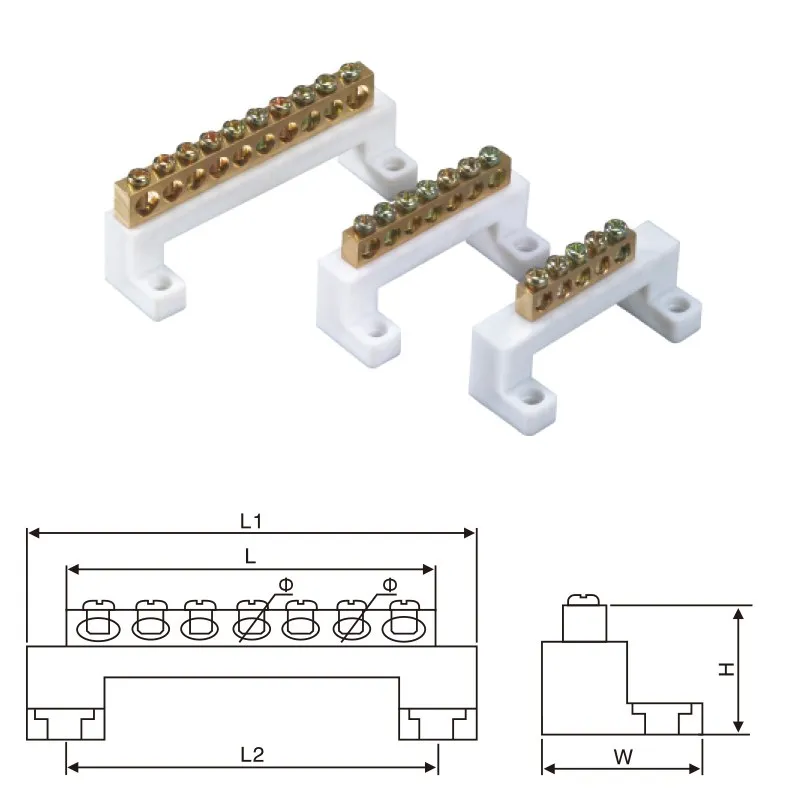

HC-022

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
5	7×11	42,5	73	60	37	26	6,5(2×7)	M5×8	ABS, PE
7	7×11	58,5	73	60	37	26	6,5(2×7)	M5×8	ABS, PE
10	7×11	82,5	103	90	37	26	6,5(2×7)	M5×8	ABS, PE
5	8×13	52	73	60	40	26	7(2×9)	M5×10	ABS, PE
7	8×13	70	73	60	40	26	7(2×9)	M5×10	ABS, PE
10	8×13	97	103	90	40	26	7(2×9)	M5×10	ABS, PE

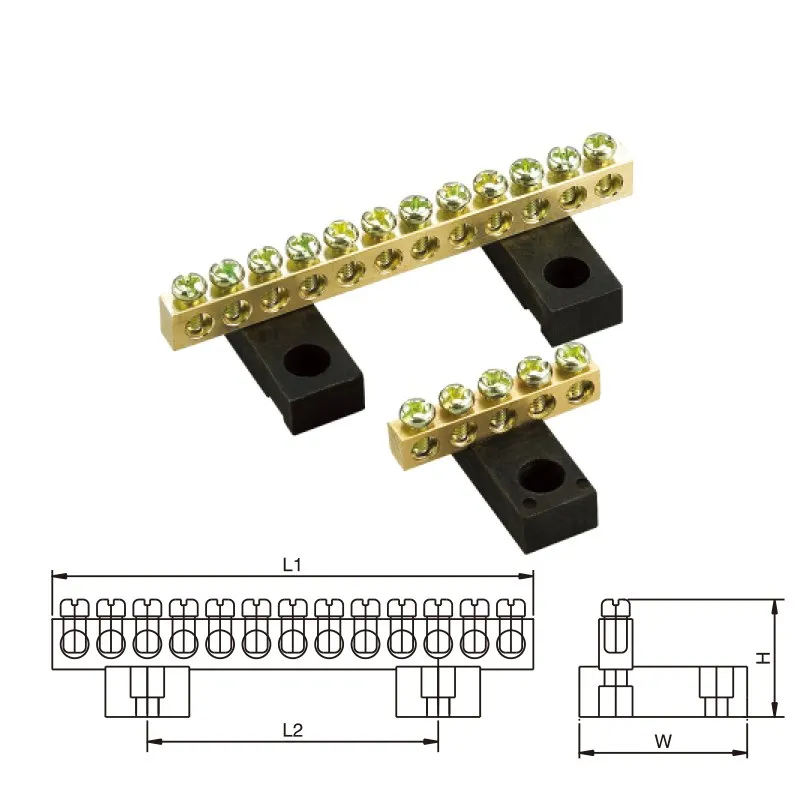

HC-023

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
6	6×9	42	42	20	21	30	5,3	M4×8	ABS, PE
8	6×9	55	55	20	21	30	5,3	M4×8	ABS, PE
10	6×9	68	68	33	21	30	5,3	M4×8	ABS, PE
12	6×9	71	71	33	21	30	5,3	M4×8	ABS, PE
14	6×9	84	84	33	21	30	5,3	M4×8	ABS, PE

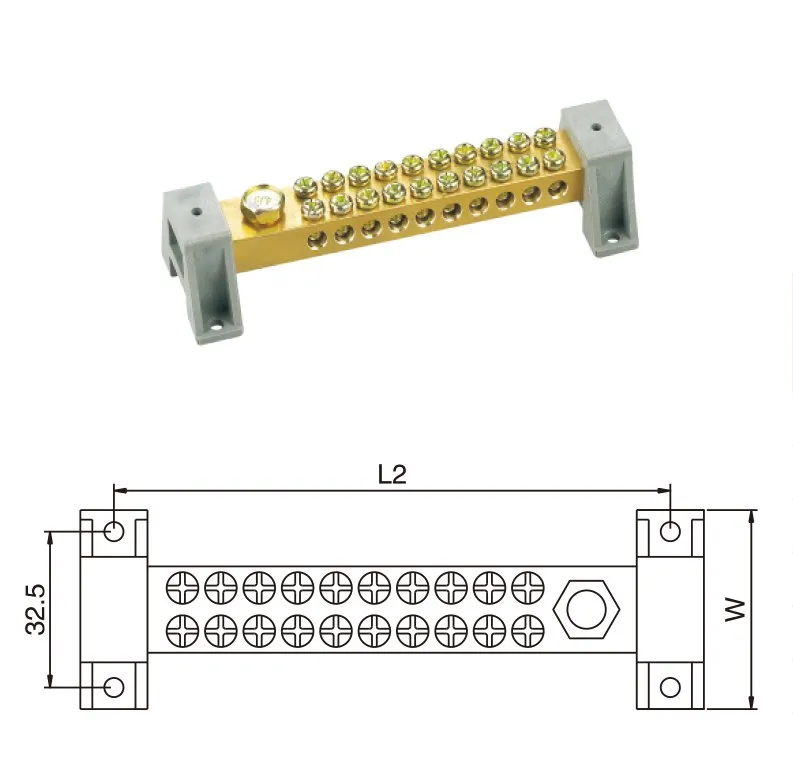

HC-026

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
1+4	9×18	64	82	68	29	42	5,3	M5×8	ABS, PE
1+6	9×18	80	98	84	29	42	5,3	M5×8	ABS, PE
1+8	9×18	96	114	100	29	42	5,3	M5×8	ABS, PE
1+4	12×18	64	82	68	29	42	5,3	M5×8	ABS, PE
1+6	12×18	80	98	84	29	42	5,3	M5×8	ABS, PE
1+8	12×18	96	114	100	29	42	5,3	M5×8	ABS, PE

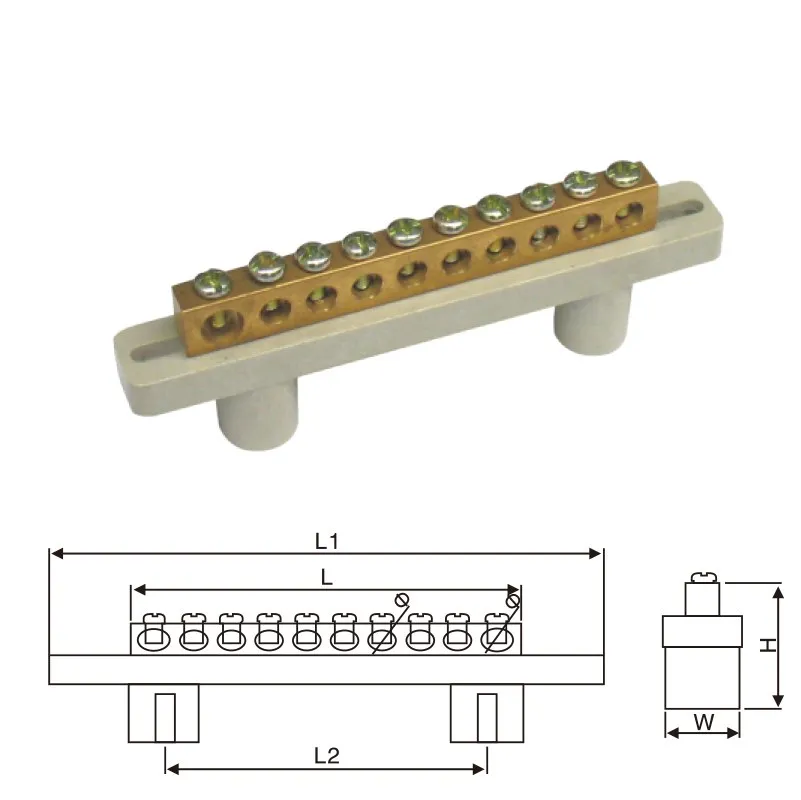

HC-024

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
5	7×11	42,5	120	70	35	16	6,5(2×7)	M5×8	ABS, PE
7	7×11	58,5	120	70	35	16	6,5(2×7)	M5×8	ABS, PE
10	7×11	82,5	120	70	35	16	6,5(2×7)	M5×8	ABS, PE

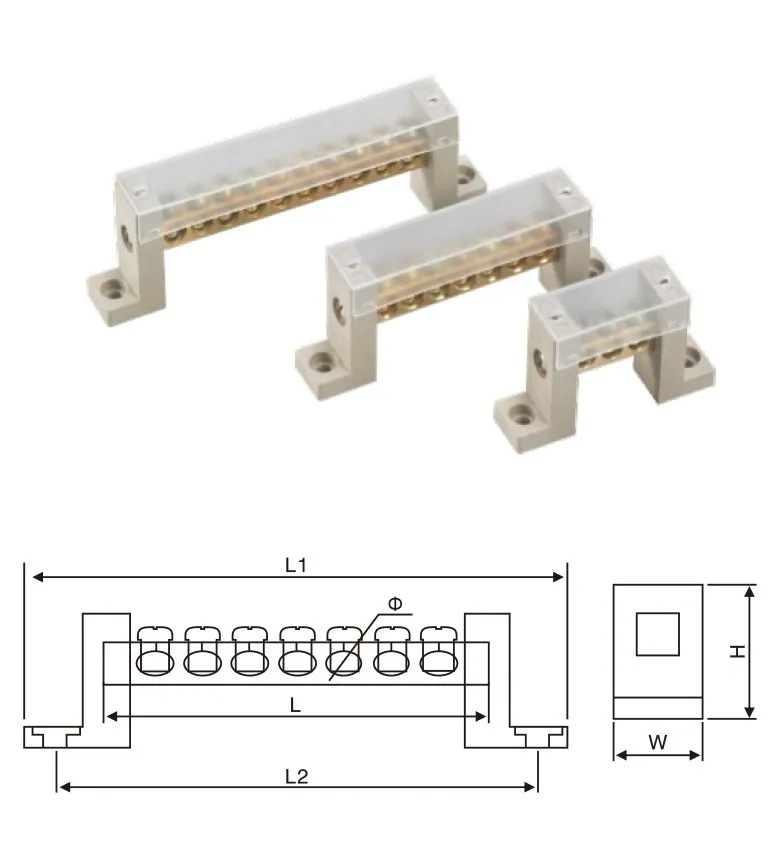

HC-025

Число каналов	Типоразмер	L	L1	L2	H	W	①	Размер винта	Корпус из пластика
Число каналов	W × H	мм						Размер винта	Корпус из пластика
3	7×10	33	59,5	49,5	35	15	6,5	M5×9	ABS
4	7×10	41	67,5	57,5	35	15	6,5	M5×9	ABS
5	7×10	49	75,5	65,5	35	15	6,5	M5×9	ABS
6	7×10	57	83,5	73,5	35	15	6,5	M5×9	ABS
7	7×10	65	91,5	81,5	35	15	6,5	M5×9	ABS
8	7×10	73	99,5	89,5	35	15	6,5	M5×9	ABS
10	7×10	90	116,5	106,5	35	15	6,5	M5×9	ABS
12	7×10	106	132,5	122,5	35	15	6,5	M5×9	ABS
15	7×10	130	156,5	146,5	35	15	6,5	M5×9	ABS
3	9×15	46	68	58	35	15	9(2×10)	M5×12	ABS
5	9×15	68	90	80	35	15	9(2×10)	M5×12	ABS
7	9×15	90	112	102	35	15	9(2×10)	M5×12	ABS
8	9×15	101	123	113	35	15	9(2×10)	M5×12	ABS
10	9×15	123	145	135	35	15	9(2×10)	M5×12	ABS
12	9×15	145	167	157	35	15	9(2×10)	M5×12	ABS
15	9×15	178	200	190	35	15	9(2×10)	M5×12	ABS
