Выключатель нагрузки модульный YCH9-125 с дополнительным контактом
Модульный выключатель нагрузки на 20–125 А с дополнительным контактом, 1–4 полюса, IEC 60947-3.
- Серия
- YCH9-125
- Номинальный ток In
- 20–125 А
- Число полюсов
- 1P, 2P, 3P, 4P
- Тип шины
- PIN
Исполнения 25 позиций
Фильтр
| Исполнение | Номинальный ток In | Число полюсов | Артикул | Заявка |
|---|---|---|---|---|
| 20 А · 1PАрт. A060606 | 20 А | 1P | A060606 | |
| 32 А · 1PАрт. A060214 | 32 А | 1P | A060214 | |
| 32 А · 2PАрт. A060220 | 32 А | 2P | A060220 | |
| 32 А · 3PАрт. A060226 | 32 А | 3P | A060226 | |
| 32 А · 4PАрт. A060232 | 32 А | 4P | A060232 | |
| 40 А · 1PАрт. A060215 | 40 А | 1P | A060215 | |
| 40 А · 2PАрт. A060225 | 40 А | 2P | A060225 | |
| 40 А · 3PАрт. A060227 | 40 А | 3P | A060227 | |
| 40 А · 4PАрт. A060233 | 40 А | 4P | A060233 | |
| 63 А · 1PАрт. A060216 | 63 А | 1P | A060216 | |
| 63 А · 2PАрт. A060221 | 63 А | 2P | A060221 | |
| 63 А · 3PАрт. A060228 | 63 А | 3P | A060228 | |
| 63 А · 4PАрт. A060234 | 63 А | 4P | A060234 | |
| 80 А · 1PАрт. A060217 | 80 А | 1P | A060217 | |
| 80 А · 2PАрт. A060222 | 80 А | 2P | A060222 | |
| 80 А · 3PАрт. A060229 | 80 А | 3P | A060229 | |
| 80 А · 4PАрт. A060235 | 80 А | 4P | A060235 | |
| 100 А · 1PАрт. A060218 | 100 А | 1P | A060218 | |
| 100 А · 2PАрт. A060223 | 100 А | 2P | A060223 | |
| 100 А · 3PАрт. A060230 | 100 А | 3P | A060230 | |
| 100 А · 4PАрт. A060236 | 100 А | 4P | A060236 | |
| 125 А · 1PАрт. A060219 | 125 А | 1P | A060219 | |
| 125 А · 2PАрт. A060224 | 125 А | 2P | A060224 | |
| 125 А · 3PАрт. A060231 | 125 А | 3P | A060231 | |
| 125 А · 4PАрт. A060237 | 125 А | 4P | A060237 |
Нет исполнений с выбранными параметрами.
Описание
Выключатель нагрузки (модульный рубильник) YCH9-125 предназначен для цепей переменного тока 50/60 Гц с активной нагрузкой, номинальное напряжение 230/400 В, номинальный ток до 125 А. Используется в основном для включения и отключения цепей без нагрузки, соединения и разделения линии с источником питания. Особенно удобен для надёжного отключения питания при обслуживании: исключает случайное включение и обеспечивает безопасность персонала. Соответствует IEC 60947-3.
Условия эксплуатации: температура −25…+60 °C, высота до 2000 м, категория применения AC-22A. Установка на DIN-рейку, подключение винтовыми зажимами, момент затяжки 2,5 Н·м.
Исполнение с дополнительным (вспомогательным) контактом для сигнализации положения.
Особенности
- Корпус повышенной огнестойкости и прочности, стойкий к высоким температурам
- Индикатор положения контактов: красный — включено, зелёный — отключено
- Рукоятка с нескользящей поверхностью для удобного и надёжного управления
- Блокировка рукоятки: при повороте на 90° против часовой стрелки рукоятка блокируется
Характеристики
Технические характеристики
| Тип | ||
|---|---|---|
| Стандарт | IEC/EN 60947-3 | |
| Электрические характеристики | ||
| Число полюсов | P | 1, 2, 3, 4 |
| Номинальное напряжение Ue | В | 230/400 |
| Номинальный ток Ie | A | 20, 32, 40, 63, 80, 100, 125 |
| Номинальная частота | Гц | 50/60 |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | В | 4000 |
| Номинальный кратковременно выдерживаемый ток Icw | 12 Ie, 1 с | |
| Номинальная включающая и отключающая способность | 3Ie, 1,05Ue, cosφ = 0,65 | |
| Номинальная включающая способность при коротком замыкании | 20 Ie; t=0,1 с | |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2,5 |
| Напряжение изоляции Ui | В | 500 |
| Степень загрязнения | 2 | |
| Механические характеристики | ||
| Коммутационная износостойкость | циклов | 1500 |
| Механическая износостойкость | циклов | 8500 |
| Степень защиты | IP20 | |
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 |
| Установка | ||
| Сечение сверху / снизу | мм² | 50 |
| для кабеля и штыревой шины | AWG | 18-1/0 |

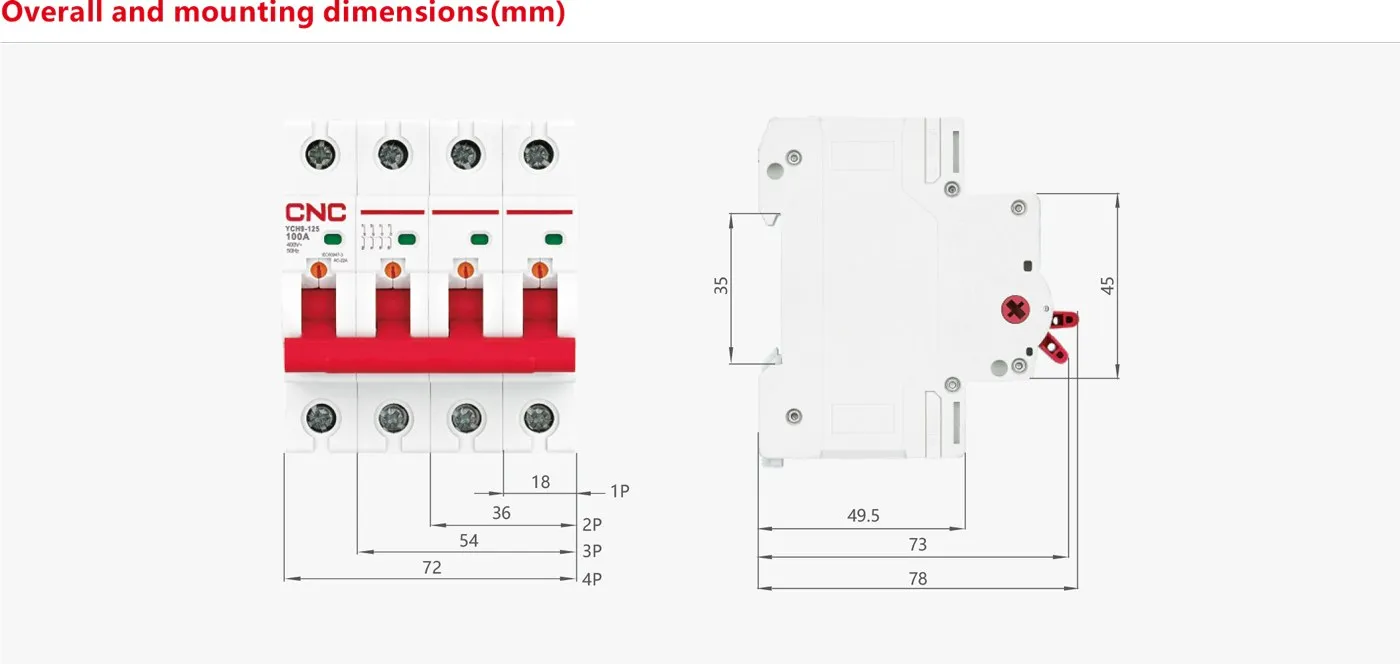

Чертежи и схемы
Документы 6
Сертификаты ЕАЭС
Каталоги на русском
Документы производителя на английском
3D-модель
Модель близкой серии YCH9s-125. Модель загружается с сервиса Sketchfab только после нажатия.
