Устройства защитного отключения (УЗО)
Устройство защитного отключения (УЗО) YCB9RL-100
Электромеханическое УЗО на 6–100 А, 1P+N и 3P+N, IEC/EN 61008-1.
- Серия
- YCB9RL-100
- Номинальный ток In
- 25–100 А
- Число полюсов
- 1P+N, 3P+N
- Тип шины
- U/PIN
- Исполнение
- Электромеханический
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 10 позиций
Фильтр
Номинальный ток In
Число полюсов
Найдено: 10 из 10 исполнений
| Исполнение | Номинальный ток In | Число полюсов | Артикул | Заявка |
|---|---|---|---|---|
| 25 А · 1P+N | 25 А | 1P+N | — | |
| 25 А · 3P+N | 25 А | 3P+N | — | |
| 40 А · 1P+N | 40 А | 1P+N | — | |
| 40 А · 3P+N | 40 А | 3P+N | — | |
| 63 А · 1P+N | 63 А | 1P+N | — | |
| 63 А · 3P+N | 63 А | 3P+N | — | |
| 80 А · 1P+NАрт. A030840 | 80 А | 1P+N | A030840 | |
| 80 А · 3P+N | 80 А | 3P+N | — | |
| 100 А · 1P+NАрт. A030841 | 100 А | 1P+N | A030841 | |
| 100 А · 3P+N | 100 А | 3P+N | — |
Нет исполнений с выбранными параметрами.
Описание
Устройство защитного отключения YCB9RL-100 электромеханического типа, соответствует IEC/EN 61008-1.
Назначение:
- защита от синусоидальных переменных токов замыкания на землю
- защита от косвенного прикосновения и дополнительная защита от прямого прикосновения
- защита от пожара при повреждении изоляции
- оперативное включение и отключение цепей
Применяется в жилых и общественных зданиях, энергетике, промышленности и инфраструктуре.
Особенности
- Клеммы с защитой от ошибочного подключения
- Корпус из огнестойкого материала, стойкого к нагреву и ударам
- Индикатор положения контактов: красный — включено, белый — отключено
- Кнопка «Тест» для ежемесячной проверки
- Рукоятка с нескользящей поверхностью
Характеристики
Технические характеристики
| Тип | ||
|---|---|---|
| Стандарт | IEC/EN 61008-1 | |
| Электрические характеристики | ||
| Тип защиты от утечки | Электромеханический тип | |
| Номинальный ток In | A | 6, 10, 16, 25, 32, 40, 50, 63, 80, 100 |
| Тип (форма дифференциального тока) | A, AC, AS | |
| Число полюсов | P | 1P+N, 3P+N |
| Номинальное напряжение Ue | В | 230/400 |
| Напряжение изоляции Ui | В | 500 |
| Номинальная частота | Гц | 50/60 |
| Номинальная отключающая способность Inc = IΔc | A | 6000, 10000 |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | В | 6000 |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2,5 |
| Номинальный отключающий дифференциальный ток IΔn | A | 0,01; 0,03; 0,1; 0,3 |
| Номинальная дифференциальная включающая и отключающая способность IΔm | A | 500 (In ≤ 40 А); 630 (In = 50–63 А); 1000 (In = 80–100 А) |
| Степень загрязнения | 2 | |
| Коммутационная износостойкость | циклов | 4000 |
| Механические характеристики | ||
| Механическая износостойкость | циклов | 8000 |
| Степень защиты | IP20 | |
| Температура хранения | °C | −25…+70 |
| Установка | ||
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 |
| Тип подключения | Кабель / штыревая шина / U-образная шина | |
| Сечение сверху / снизу для кабеля | мм² | 25/35 |
| AWG | 18-3/18-2 | |
| Сечение сверху / снизу для шины | мм² | 10/16 |
| AWG | 18-8/18-5 | |
| Момент затяжки | Н·м | 2,5 |
| дюйм-фунт | 22 | |
| Установка | На DIN-рейку EN 60715 (35 мм) защёлкой | |
| Подключение | Сверху и снизу | |
Типы по форме дифференциального тока и назначение
| Тип | Чувствительность срабатывания | ||
|---|---|---|---|
| AC | Для синусоидальных переменных дифференциальных токов | 10 мА, 30 мА | Защита людей, имущества и от пожара, а также защита от прямого прикосновения |
| A | Для синусоидальных переменных и пульсирующих постоянных дифференциальных токов | 100 мА | Защита от косвенного прикосновения |
| S | Для селективности, с выдержкой времени | 300 мА | Защита от пожара при повреждении изоляции |

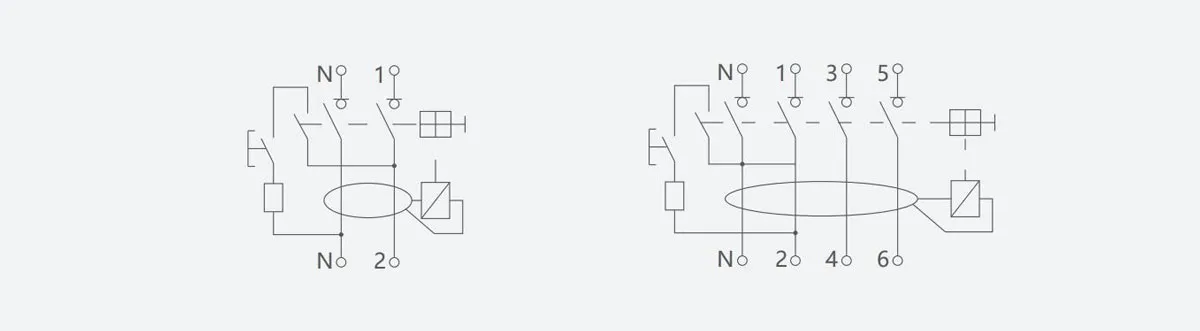

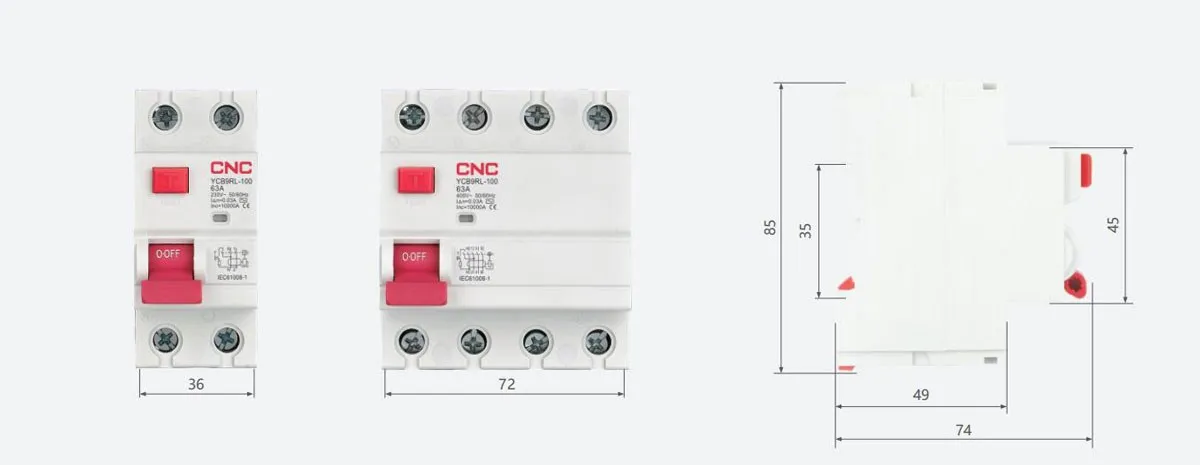

Чертежи и схемы
