Ограничители перенапряжения (УЗИП)

Устройство защиты от импульсных перенапряжений (УЗИП) YCS6

УЗИП классов B, C и D для систем TT, IT, TN, до 230/400 В, на DIN-рейку.

Серия
YCS6
Число полюсов
1P, 2P, 3P, 4P
Класс испытаний
B+C (T1+T2), C
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 7Документы · 11

Исполнения 7 позиций

ИсполнениеЧисло полюсовКласс испытанийАртикул
1P · B+C (T1+T2)Арт. A0602941PB+C (T1+T2)A060294
1P · CАрт. A0600651PCA060065
2P · B+C (T1+T2)Арт. A0602952PB+C (T1+T2)A060295
2P · CАрт. A0600662PCA060066
3P · B+C (T1+T2)Арт. A0602963PB+C (T1+T2)A060296
3P · CАрт. A0600673PCA060067
4P · B+C (T1+T2)Арт. A0602974PB+C (T1+T2)A060297

Описание

Устройства защиты от импульсных перенапряжений (УЗИП) YCS6 предназначены для систем питания TT, IT, TN-S, TN-C и TN-C-S с номинальным напряжением до 230/400 В, 50/60 Гц. Защищают электрооборудование от грозовых и коммутационных перенапряжений и служат для уравнивания потенциалов при ударе молнии. Соответствуют IEC 61643-1. Установка на DIN-рейку 35 мм.

  • **YCS6-B** — для вводных щитов, максимальный разрядный ток до 100 кА (8/20 мкс)
  • **YCS6-C** — для распределительных щитов, максимальный разрядный ток до 40 кА
  • **YCS6-D** — для оконечных щитов, максимальный разрядный ток до 20 кА

Характеристики

Технические характеристики YCS6-B

ПараметрЕд.220 В / Uc 275 В380 В / Uc 385 В380 В / Uc 420 В220 В / Uc 275 В380 В / Uc 385 В380 В / Uc 420 В220 В / Uc 275 В380 В / Uc 385 В380 В / Uc 420 В
Электрические параметры
Номинальное рабочее напряжениеВ ~220380380220380380220380380
Максимальное длительное рабочее напряжение UcВ ~275385420275385420275385420
Уровень напряжения защиты UpкВ≤ 1,8≤ 2,0≤ 2,2≤ 2,0≤ 2,2≤ 2,4≤ 2,2≤ 2,5≤ 2,5
Номинальный разрядный ток In (8/20 мкс)кА303030404040606060
Максимальный разрядный ток Imax (8/20 мкс)кА606060808080100100100
Время срабатываниянс< 25< 25< 25< 25< 25< 25< 25< 25< 25
Сечение линии L/Nмм²666666666
Сечение линии PEмм²101010101010101010
Предохранитель или выключательА636363636363100100100
Условия эксплуатации
Температура окружающей среды°C−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85
Относительная влажность (25 °C)≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %
УстановкаНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 мм

Технические характеристики YCS6-C

ПараметрЕд.110 В / Uc 275 В220 В / Uc 140 В220 В / Uc 320 В380 В / Uc 385 В380 В / Uc 420 В380 В / Uc 440 В220 В / Uc 275 В220 В / Uc 320 В380 В / Uc 385 В380 В / Uc 420 В380 В / Uc 440 В
Электрические параметры
Номинальное рабочее напряжениеВ ~110220220380380380220220380380380
Максимальное длительное рабочее напряжение UcВ ~275140320385420440275320385420440
Уровень напряжения защиты UpкВ≤ 0,8≤ 1,2≤ 1,5≤ 1,8≤ 2,0≤ 2,2≤ 1,0≤ 1,4≤ 1,5≤ 1,8≤ 2,0
Номинальный разрядный ток In (8/20 мкс)кА2020202020201515151515
Максимальный разрядный ток Imax (8/20 мкс)кА4040404040403030303030
Время срабатываниянс< 25< 25< 25< 25< 25< 25< 25< 25< 25< 25< 25
Стандарт испытанийIEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1
Сечение линии L/Nмм²2,52,52,52,52,52,52,52,52,52,52,5
Сечение линии PEмм²66666666666
Предохранитель или выключательА32323232323225, 3225, 3225, 3225, 3225, 32
Условия эксплуатации
Температура окружающей среды°C−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85−40…+85
Относительная влажность (25 °C)≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %≤ 95 %
УстановкаНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 мм

В таблице производителя у номинального напряжения 110 В указано Uc 275 В, у 220 В — 140 и 320 В; перенесено как есть, требует сверки с каталогом.

Технические характеристики YCS6-D

ПараметрЕд.220 В / Uc 275 В380 В / Uc 385 В220 В / Uc 275 В380 В / Uc 385 В
Электрические параметры
Номинальное рабочее напряжениеВ ~220380220380
Максимальное длительное рабочее напряжение UcВ ~275385275385
Уровень напряжения защиты UpкВ≤ 0,7≤ 1,0≤ 1,2≤ 1,5
Номинальный разрядный ток In (8/20 мкс)кА551010
Максимальный разрядный ток Imax (8/20 мкс)кА10102020
Время срабатываниянс< 25< 25< 25< 25
Стандарт испытанийIEC 61643-1IEC 61643-1IEC 61643-1IEC 61643-1
Сечение линии L/Nмм²2,52,52,52,5
Сечение линии PEмм²6666
Предохранитель или выключательА10, 1610, 1616, 2516, 25
Условия эксплуатации
Температура окружающей среды°C−40…+85−40…+85−40…+85−40…+85
Относительная влажность (25 °C)≤ 95 %≤ 95 %≤ 95 %≤ 95 %
УстановкаНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 ммНа DIN-рейку 35 мм

Чертежи и схемы

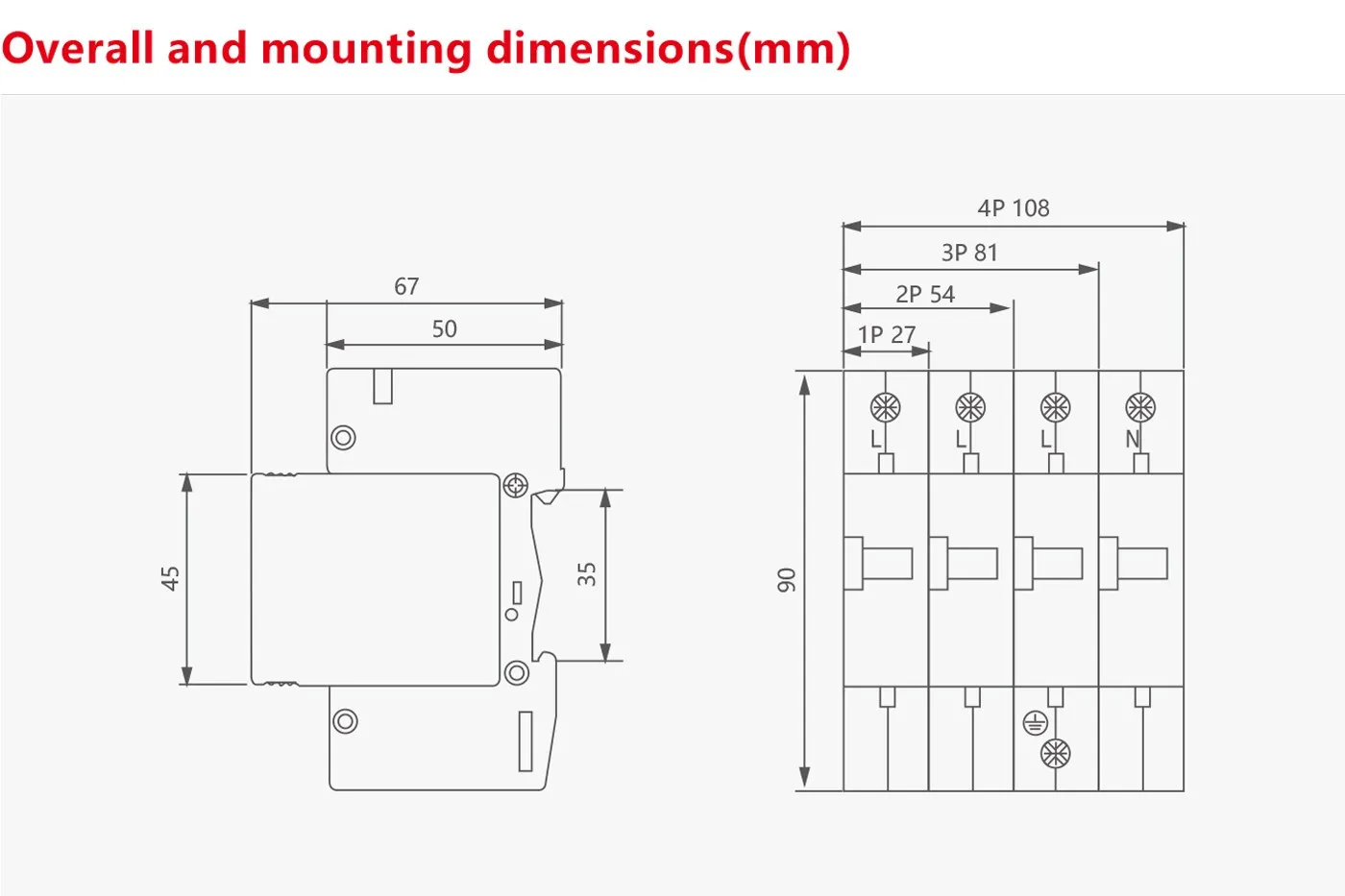

Габаритные и установочные размеры, мм YCS6-B

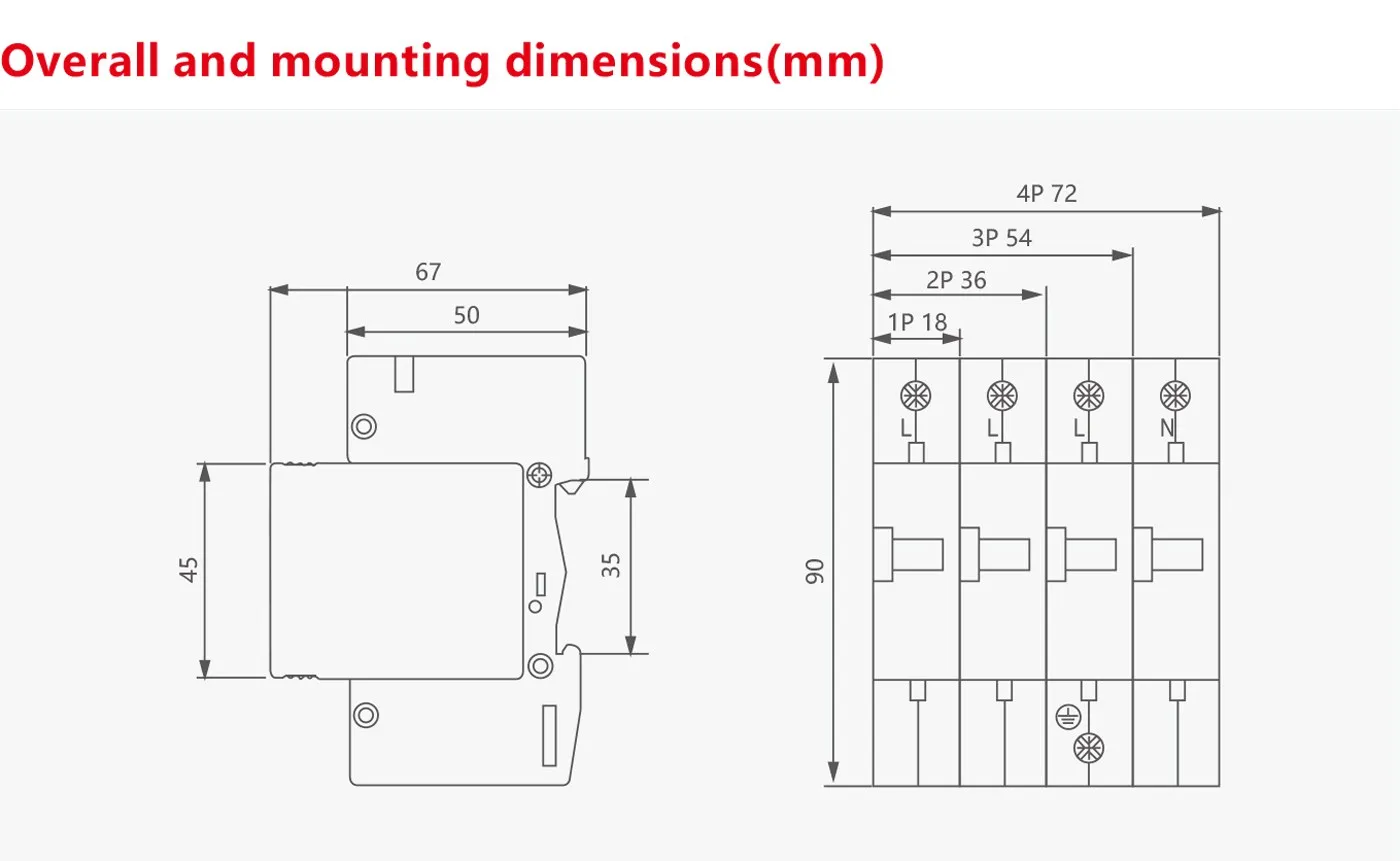

Габаритные и установочные размеры, мм YCS6-C

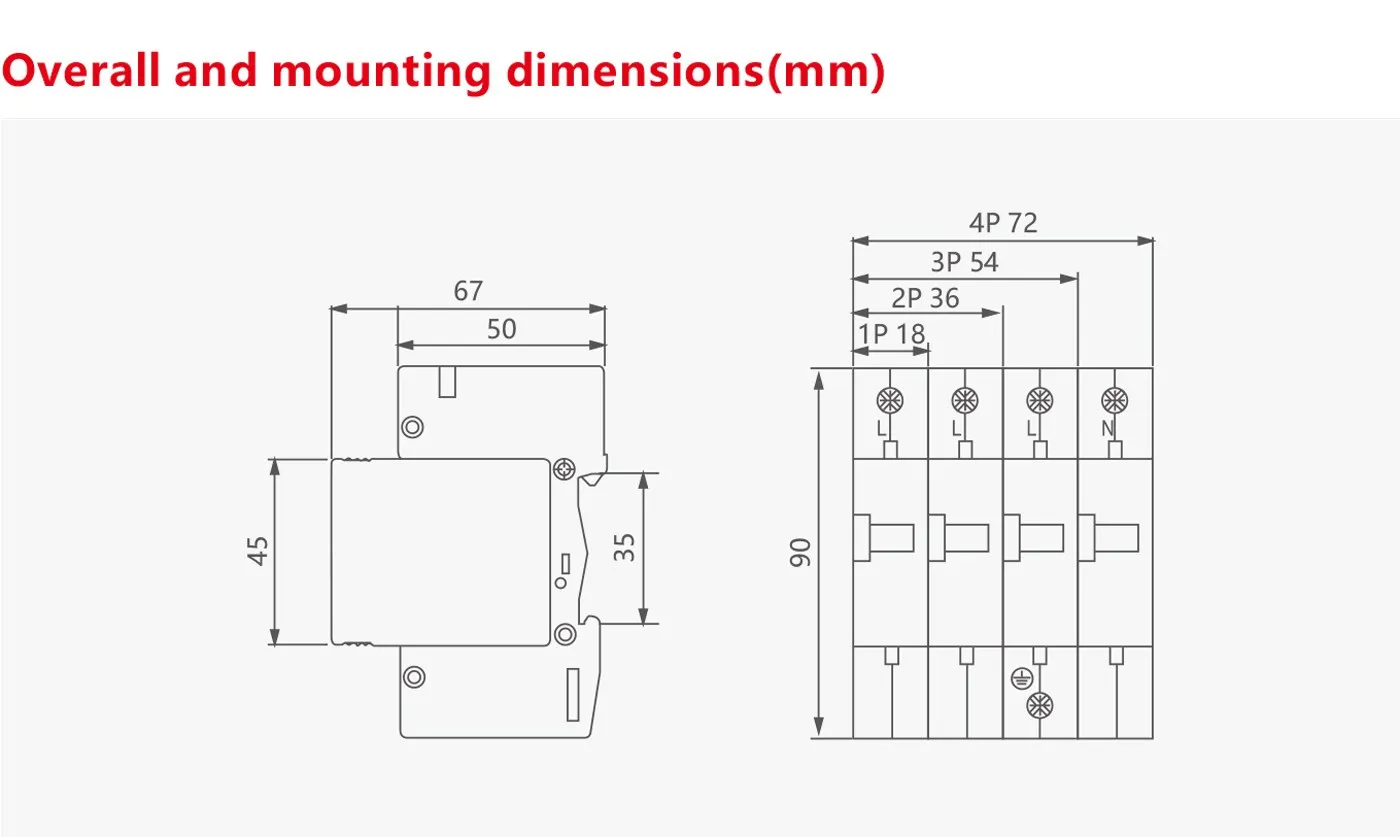

Габаритные и установочные размеры, мм YCS6-D
