Контакторы модульные

Контактор модульный YCCH6

Модульный контактор переменного тока 16–100 А, 2P и 4P, катушка 230 В, AC-7a / AC-7b.

Серия
YCCH6
Номинальный ток In
25–100 А
Число полюсов
2P, 3P, 4P
Контакты
9 вариантов
Род тока
AC
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 24Документы · 9

Исполнения 24 позиции

Фильтр
Номинальный ток In
Число полюсов
Контакты
ИсполнениеНоминальный ток InЧисло полюсовКонтактыАртикул
25 А · 2P · 1NO+1NCАрт. A06000825 А2P1NO+1NCA060008
25 А · 2P · 2NO25 А2P2NO—
25 А · 3P · 3NOАрт. A06001125 А3P3NOA060011
25 А · 4P · 2NO+2NCАрт. A06001225 А4P2NO+2NCA060012
25 А · 4P · 4NOАрт. A06001325 А4P4NOA060013
40 А · 2P · 1NOАрт. A06001440 А2P1NOA060014
40 А · 2P · 2NCАрт. A06001540 А2P2NCA060015
40 А · 2P · 2NOАрт. A06001640 А2P2NOA060016
40 А · 4P · 2NOАрт. A06001740 А4P2NOA060017
40 А · 4P · 4NCАрт. A06029340 А4P4NCA060293
40 А · 4P · 4NOАрт. A06001840 А4P4NOA060018
63 А · 2P · 1NOАрт. A06001963 А2P1NOA060019
63 А · 2P · 2NCАрт. A06002063 А2P2NCA060020
63 А · 2P · 2NOАрт. A06002163 А2P2NOA060021
63 А · 3P · 3NOАрт. A06002263 А3P3NOA060022
63 А · 4P · 1NCАрт. A06046663 А4P1NCA060466
63 А · 4P · 2NOАрт. A06002363 А4P2NOA060023
63 А · 4P · 4NCАрт. A06029263 А4P4NCA060292
63 А · 4P · 4NOАрт. A06002463 А4P4NOA060024
100 А · 2P · 1NOАрт. A060288100 А2P1NOA060288
100 А · 2P · 2NCАрт. A060304100 А2P2NCA060304
100 А · 2P · 2NOАрт. A060025100 А2P2NOA060025
100 А · 4P · 2NOАрт. A060289100 А4P2NOA060289
100 А · 4P · 4NOАрт. A060026100 А4P4NOA060026

Описание

Модульные контакторы YCCH6 предназначены для дистанционного включения и отключения малоиндуктивной нагрузки, нагревательных приборов, бытовой техники и двигателей бытового назначения. Работают в сетях переменного тока 50/60 Гц напряжением до 400 В с номинальным током до 100 А в категориях применения AC-7a и AC-7b.

Контактор не отключает токи короткого замыкания — в цепи нужен соответствующий аппарат защиты.

Установка на DIN-рейку, бесшумная работа.

Характеристики

Технические характеристики · IEC 61095

ПараметрЕд.Значение
Номинальный ток InА16, 20, 25, 32, 40, 63, 100
Номинальное напряжение изоляции UiВ500
Номинальное напряжение UeВ250 (2P), 400 (4P)
Включающая и отключающая способность (AC-7a)1,5 Ie
Главные контакты 2P1НО + 1НЗ, 2НО, 2НЗ
Главные контакты 4P2НО + 2НЗ, 3НО + 1НЗ, 4НО, 4НЗ
Коммутационная износостойкостьциклов10 × 10⁴
Механическая износостойкостьциклов100 × 10⁴
Напряжение катушки UsAC 230 В, 50/60 Гц
Сечение проводников главной цепи 16–25 Амм²жёсткий 1,5–6; гибкий 1–4
Сечение проводников главной цепи 40–100 Амм²жёсткий 6–25; гибкий 6–16
Момент затяжки зажимов главной цепиН·м0,8 (16–25 А); 3,5 (40–100 А)
Момент затяжки клемм катушкиН·м0,8

Токи и мощности по категориям применения

Параметр16 А20 А25 А32 А40 А63 А100 А
Ie, AC-7a, А162025324063100
Ie, AC-7b, А6——12182532
Условный тепловой ток Ith, А162025324063100
Мощность AC-7a, 230 В, кВт3,54,55,5—91422
Мощность AC-7a, 400 В, кВт—13,5—22274069
Мощность AC-7b, 400 В, кВт—4,568121727

«—» — значение производителем не указано.

Чертежи и схемы

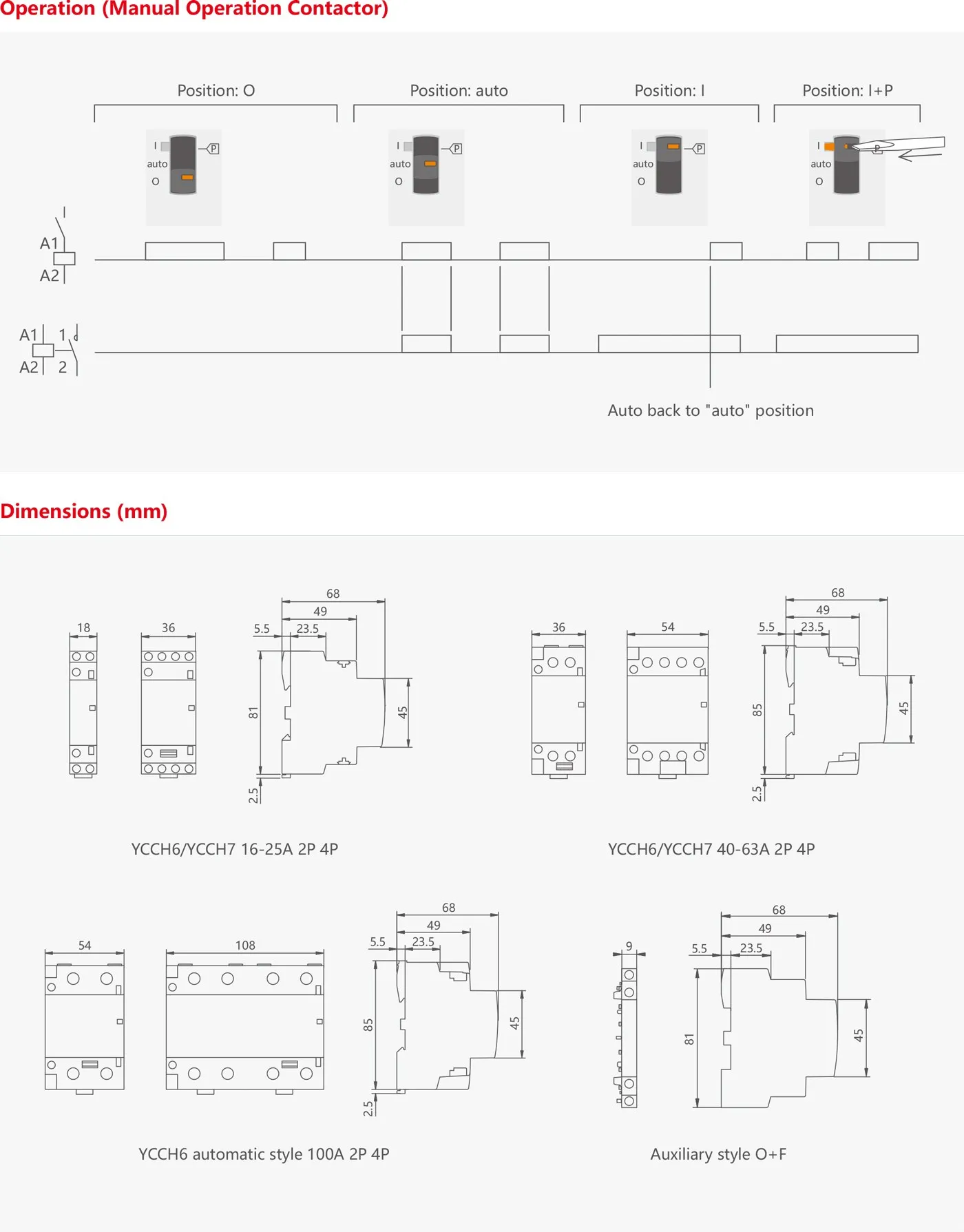

Положения ручного переключателя и размеры

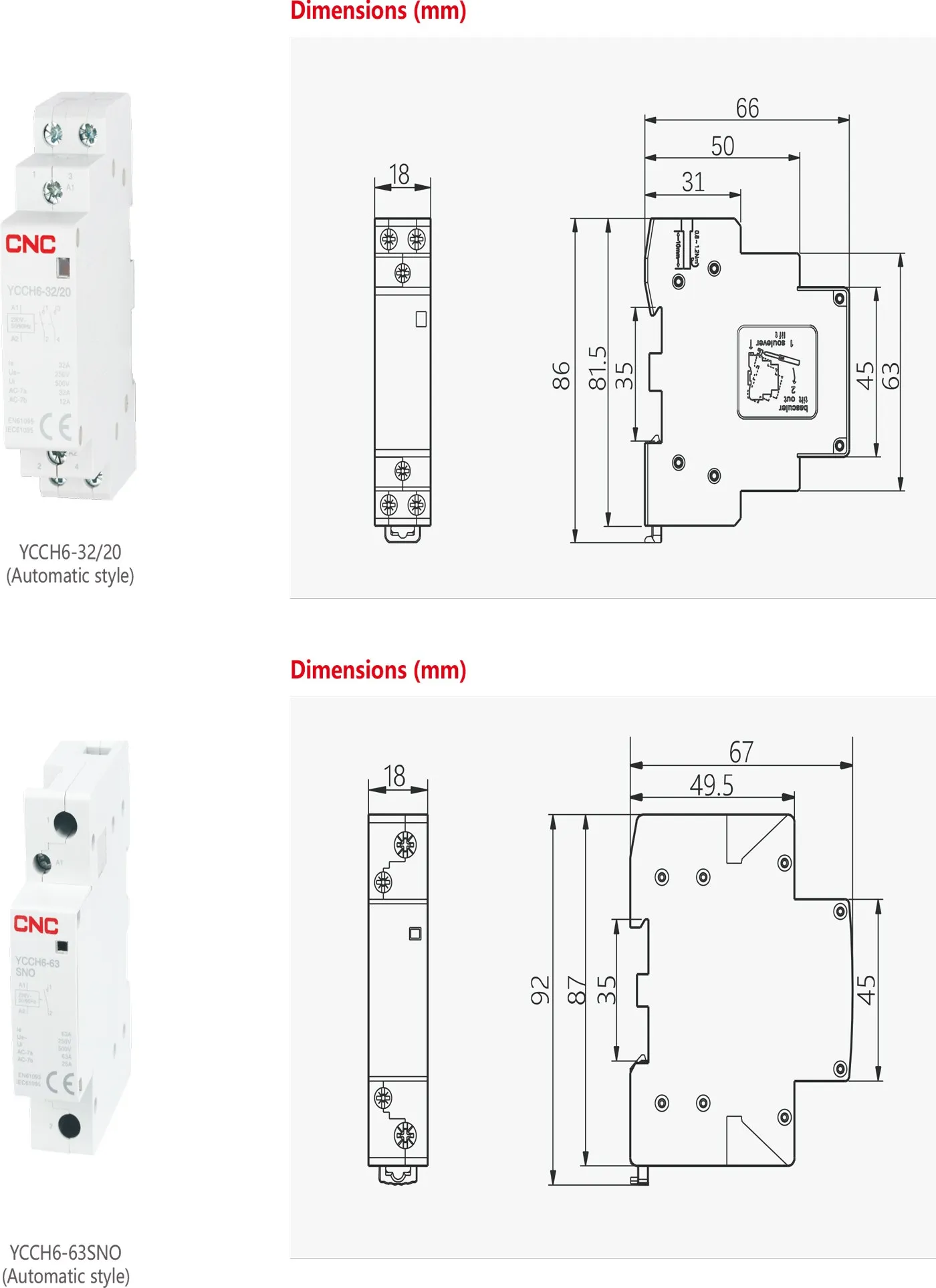

Габаритные и установочные размеры, мм
