Дифференциальные автоматы
Дифференциальный автомат YCB9NL-40 электронный, одномодульный
Электронный дифавтомат 1P+N в корпусе 1 модуль, 6–40 А, 6 кА, тип AC, характеристики B, C, D.
- Серия
- YCB9NL-40
- Номинальный ток In
- 6–16 А
- Число полюсов
- 1P+N
- Характеристика отключения
- C
- Отключающая способность Icu
- 6 кА
- Ток утечки IΔn
- 30 мА
- Тип дифференциальной защиты
- AC
- Тип шины
- PIN
- Исполнение
- электронный одномодульный
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 3 позиции
| Исполнение | Номинальный ток In | Артикул | Заявка |
|---|---|---|---|
| 6 ААрт. A031999 | 6 А | A031999 | |
| 10 ААрт. A032000 | 10 А | A032000 | |
| 16 ААрт. A032001 | 16 А | A032001 |
Нет исполнений с выбранными параметрами.
Описание
Дифференциальный автоматический выключатель YCB9NL-40 электронного типа в корпусе шириной в один модуль для жилых электроустановок. Защищает от перегрузки, короткого замыкания и токов утечки на землю. Соответствует IEC/EN 61009-1.
- защита от косвенного прикосновения и дополнительная защита от прямого прикосновения
- защита от пожара при повреждении изоляции
Особенности
- Клеммы с защитой от ошибочного подключения
- Маркировка выводов для подключения на корпусе
- Кнопка «Тест» для ежемесячной проверки
- Токоограничивающая контактная система
- Дугогасительное устройство с магнитным дутьём
- Индикатор положения контактов: красный — включено, зелёный — отключено
- Корпус из огнестойкого материала, стойкого к высоким температурам и ударам
- Рукоятка с нескользящей поверхностью для удобного и надёжного управления
Характеристики
Технические характеристики
| Тип | ||
|---|---|---|
| Стандарт | IEC/EN61009-1 | |
| Электрические характеристики | ||
| Число полюсов | P | 1P+N |
| Тип (форма дифференциального тока) | AC | |
| Характеристика термомагнитного расцепителя | B, C, D | |
| Номинальный ток In | A | 6, 10, 16, 20, 25, 32, 40 |
| Номинальное напряжение Ue | В | 230 |
| Номинальный отключающий дифференциальный ток IΔn | A | 0,03; 0,05; 0,1 |
| Номинальная дифференциальная включающая и отключающая способность IΔm | A | 500 (In ≤ 40 А); 630 (In > 40 А) |
| Номинальная отключающая способность при коротком замыкании Icn | A | 6000 |
| Время отключения при IΔn | с | ≤0,1 |
| Номинальная частота | Гц | 50/60 |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | В | 4000 |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2 |
| Напряжение изоляции Ui | В | 500 |
| Степень загрязнения | 2 | |
| Механические характеристики | ||
| Коммутационная износостойкость | циклов | 4000 |
| Механическая износостойкость | циклов | 10000 |
| Указатель положения контактов | Да | |
| Степень защиты | IP20 | |
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 |
| Температура хранения | °C | −25…+70 |
| Установка | ||
| Тип подключения | Кабель / штыревая шина | |
| Сечение сверху / снизу для кабеля | мм² | 16 |
| AWG | 18-5 | |
| Сечение сверху / снизу для шины | мм² | 10 |
| AWG | 18-5 | |
| Момент затяжки | Н·м | 2 |
| дюйм-фунт | 18 | |
| Установка | На DIN-рейку EN 60715 (35 мм) защёлкой | |
| Подключение | Сверху | |

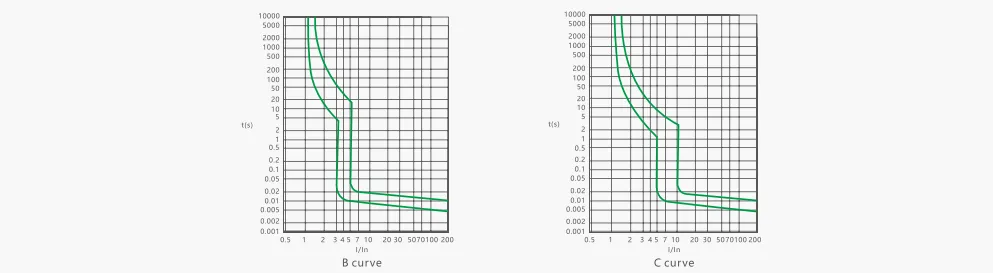

Время-токовые характеристики · IEC/EN 60898-1
| Характеристика | Испытательный ток | Время | Результат |
|---|---|---|---|
| B, C, D | 1,13 In | t ≤ 1 ч (In ≤ 63 А) | Не срабатывает |
| B, C, D | 1,45 In | t < 1 ч (In ≤ 63 А) | Срабатывает |
| B, C, D | 2,55 In | 1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А) | Срабатывает |
| B | 3 In | t ≤ 0,1 с | Не срабатывает |
| C | 5 In | t ≤ 0,1 с | Не срабатывает |
| D | 10 In | t ≤ 0,1 с | Не срабатывает |
| B | 5 In | t < 0,1 с | Срабатывает |
| C | 10 In | t < 0,1 с | Срабатывает |
| D | 20 In | t < 0,1 с | Срабатывает |

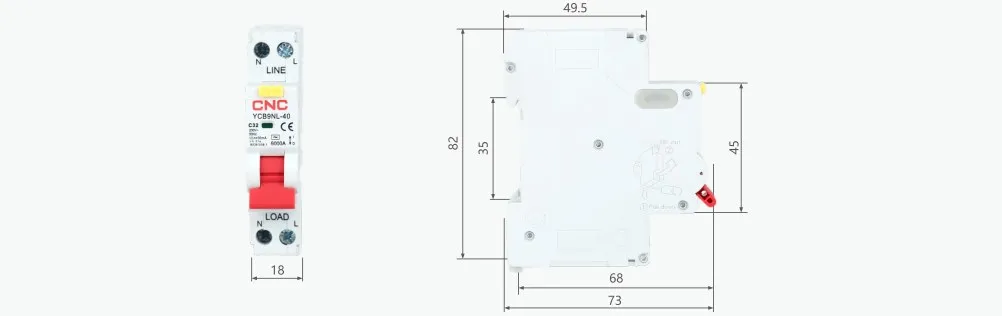

Чертежи и схемы
