Дифференциальные автоматы

Дифференциальный автомат YCB9LE-80M электронный

Электронный дифавтомат 1P+N и 3P+N на 1–80 А, 6 кА, типы A и AC, характеристики B, C, D.

Серия
YCB9LE-80M
Номинальный ток In
6–80 А
Число полюсов
1P+N, 2P, 3P+N, 4P
Характеристика отключения
B, C
Ток утечки IΔn
30–300 мА
Тип дифференциальной защиты
A, AC
Тип шины
PIN, U/PIN
Отключающая способность Icu
6 кА
Исполнение
Электронный
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 91Документы · 11

Исполнения 91 позиция

Фильтр
Номинальный ток In
Число полюсов
Характеристика отключения
Ток утечки IΔn
Тип дифференциальной защиты
Тип шины
ИсполнениеНоминальный ток InЧисло полюсовХарактеристика отключенияТок утечки IΔnТип дифференциальной защитыТип шиныАртикул
6 А · 1P+N · B · 30 мА · AC · PINАрт. A0311646 А1P+NB30 мАACPINA031164
6 А · 1P+N · C · 30 мА · A · PINАрт. A0324436 А1P+NC30 мАAPINA032443
6 А · 1P+N · C · 30 мА · AC · PINАрт. A0311506 А1P+NC30 мАACPINA031150
6 А · 2P · C · 30 мА · AC · U/PINАрт. A0331246 А2PC30 мАACU/PINA033124
6 А · 2P · C · 100 мА · AC · U/PINАрт. A0314956 А2PC100 мАACU/PINA031495
6 А · 2P · C · 300 мА · AC · U/PINАрт. A0318296 А2PC300 мАACU/PINA031829
6 А · 3P+N · C · 30 мА · AC · PINАрт. A0311926 А3P+NC30 мАACPINA031192
6 А · 4P · C · 30 мА · AC · U/PINАрт. A0331636 А4PC30 мАACU/PINA033163
6 А · 4P · C · 100 мА · AC · U/PINАрт. A0315376 А4PC100 мАACU/PINA031537
6 А · 4P · C · 300 мА · AC · U/PINАрт. A0318716 А4PC300 мАACU/PINA031871
10 А · 1P+N · B · 30 мА · AC · PINАрт. A03116510 А1P+NB30 мАACPINA031165
10 А · 1P+N · C · 30 мА · A · PINАрт. A03244410 А1P+NC30 мАAPINA032444
10 А · 1P+N · C · 30 мА · AC · PINАрт. A03115110 А1P+NC30 мАACPINA031151
10 А · 2P · C · 30 мА · AC · U/PINАрт. A03312510 А2PC30 мАACU/PINA033125
10 А · 2P · C · 100 мА · AC · U/PINАрт. A03149610 А2PC100 мАACU/PINA031496
10 А · 2P · C · 300 мА · AC · U/PINАрт. A03183010 А2PC300 мАACU/PINA031830
10 А · 3P+N · C · 30 мА · AC · PINАрт. A03119310 А3P+NC30 мАACPINA031193
10 А · 4P · C · 30 мА · AC · U/PINАрт. A03316410 А4PC30 мАACU/PINA033164
10 А · 4P · C · 100 мА · AC · U/PINАрт. A03153810 А4PC100 мАACU/PINA031538
10 А · 4P · C · 300 мА · AC · U/PINАрт. A03187210 А4PC300 мАACU/PINA031872
16 А · 1P+N · B · 30 мА · AC · PINАрт. A03116616 А1P+NB30 мАACPINA031166
16 А · 1P+N · C · 30 мА · A · PINАрт. A03244516 А1P+NC30 мАAPINA032445
16 А · 1P+N · C · 30 мА · AC · PINАрт. A03115216 А1P+NC30 мАACPINA031152
16 А · 2P · C · 30 мА · AC · U/PINАрт. A03312616 А2PC30 мАACU/PINA033126
16 А · 2P · C · 100 мА · AC · U/PINАрт. A03149716 А2PC100 мАACU/PINA031497
16 А · 2P · C · 300 мА · AC · U/PINАрт. A03183116 А2PC300 мАACU/PINA031831
16 А · 3P+N · C · 30 мА · AC · PINАрт. A03119416 А3P+NC30 мАACPINA031194
16 А · 4P · C · 30 мА · AC · U/PINАрт. A03316516 А4PC30 мАACU/PINA033165
16 А · 4P · C · 100 мА · AC · U/PINАрт. A03153916 А4PC100 мАACU/PINA031539
16 А · 4P · C · 300 мА · AC · U/PINАрт. A03187316 А4PC300 мАACU/PINA031873

Описание

Дифференциальный автоматический выключатель YCB9LE-80M электронного типа. Соответствует IEC/EN 61009-1.

Назначение:

  • защита от перегрузки и короткого замыкания
  • защита от синусоидальных переменных токов замыкания на землю
  • защита от косвенного прикосновения и дополнительная защита от прямого прикосновения
  • защита от пожара при повреждении изоляции

Применяется в жилых зданиях. Характеристики срабатывания мгновенного расцепителя: B (3–5 In), C (5–10 In), D (10–20 In).

Особенности

  • Клеммы с защитой от ошибочного подключения
  • Схема подключения нанесена на корпус
  • Кнопка «Тест» для ежемесячной проверки
  • Токоограничивающая контактная система
  • Дугогасительное устройство с магнитным дутьём
  • Индикатор положения контактов: красный — включено, зелёный — отключено
  • Корпус из огнестойкого материала, стойкого к высоким температурам и ударам
  • Ширина 36 мм при номинальном токе до 80 А
  • Исполнения по дифференциальной защите: с переключателем, отключающим защиту от тока утечки (остаются функции автоматического выключателя); с выбором номинального отключающего дифференциального тока; нерегулируемое

Характеристики

Технические характеристики

Тип
СтандартIEC/EN 61009-1
Электрические характеристики
Число полюсовP1P+N, 3P+N
Тип (форма дифференциального тока)A/AC
Характеристика термомагнитного расцепителяB, C, D
Номинальный ток InA1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80
Номинальное напряжение UeВ230/400
Номинальный отключающий дифференциальный ток IΔnA0,03; 0,05; 0,1; 0,2
Номинальная дифференциальная включающая и отключающая способность IΔmA500 (In ≤ 40 А); 630 (In > 40 А)
Отключающая способность IΔm
Номинальная отключающая способность при коротком замыкании IcnA6000
Время отключения при IΔnS≤0,1
Номинальная частотаГц50/60
Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50)В4000
Испытательное напряжение промышленной частоты, 1 минкВ2
Напряжение изоляции UiВ500
Механические характеристики
Коммутационная износостойкостьциклов4000
Механическая износостойкостьциклов10000
Указатель положения контактовДа
Подключение и установка
Степень защитыIP20
Присоединительная способностьмм²1–35
Высота над уровнем морям≤2000
Тип подключенияКабель / штыревая шина
Условия установкиБез заметной вибрации и ударов
УстановкаНа DIN-рейку EN 60715 (35 мм) защёлкой
ПодключениеСверху

Время-токовые характеристики · IEC/EN 60898-1

ХарактеристикаИспытательный токВремяРезультат
B, C, D1,13 Int ≤ 1 ч (In ≤ 63 А); t ≤ 2 ч (In > 63 А)Не срабатывает
B, C, D1,45 Int < 1 ч (In ≤ 63 А); t < 2 ч (In > 63 А)Срабатывает
B, C, D2,55 In1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А)Срабатывает
B3 Int ≤ 0,1 сНе срабатывает
C5 Int ≤ 0,1 сНе срабатывает
D10 Int ≤ 0,1 сНе срабатывает
B5 Int < 0,1 сСрабатывает
C10 Int < 0,1 сСрабатывает
D20 Int < 0,1 сСрабатывает

Чертежи и схемы

Схема подключения

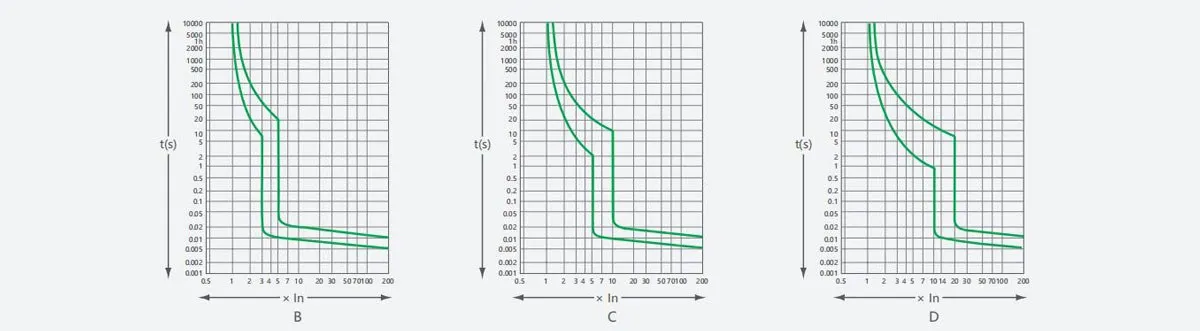

Время-токовые характеристики B, C, D

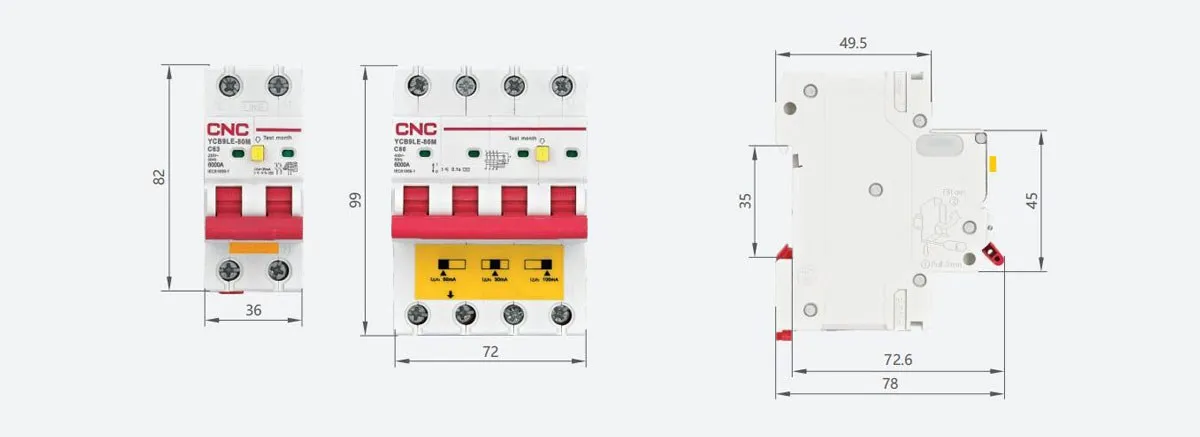

Габаритные и установочные размеры, мм
