Дифференциальные автоматы
Дифференциальный автомат YCB9LE-80H электронный
Дифференциальный автомат электронного типа 6–40 А, 1P+N и 3P+N, типы A и AC, 30 мА, 10 кА.
- Серия
- YCB9LE-80H
- Номинальный ток In
- 6–40 А
- Число полюсов
- 1P+N, 3P+N
- Характеристика отключения
- B, C
- Тип дифференциальной защиты
- A, AC
- Отключающая способность Icu
- 10 кА
- Ток утечки IΔn
- 30 мА
- Тип шины
- U/PIN
- Исполнение
- Электронный
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 56 позиций
Фильтр
Номинальный ток In
Число полюсов
Характеристика отключения
Тип дифференциальной защиты
Найдено: 56 из 56 исполнений
| Исполнение | Номинальный ток In | Число полюсов | Характеристика отключения | Тип дифференциальной защиты | Артикул | Заявка |
|---|---|---|---|---|---|---|
| 6 А · 1P+N · B · AАрт. A035304 | 6 А | 1P+N | B | A | A035304 | |
| 6 А · 1P+N · B · ACАрт. A035148 | 6 А | 1P+N | B | AC | A035148 | |
| 6 А · 1P+N · C · AАрт. A035252 | 6 А | 1P+N | C | A | A035252 | |
| 6 А · 1P+N · C · ACАрт. A035096 | 6 А | 1P+N | C | AC | A035096 | |
| 6 А · 3P+N · B · AАрт. A035330 | 6 А | 3P+N | B | A | A035330 | |
| 6 А · 3P+N · B · ACАрт. A035174 | 6 А | 3P+N | B | AC | A035174 | |
| 6 А · 3P+N · C · AАрт. A035278 | 6 А | 3P+N | C | A | A035278 | |
| 6 А · 3P+N · C · ACАрт. A035122 | 6 А | 3P+N | C | AC | A035122 | |
| 10 А · 1P+N · B · AАрт. A035305 | 10 А | 1P+N | B | A | A035305 | |
| 10 А · 1P+N · B · ACАрт. A035149 | 10 А | 1P+N | B | AC | A035149 | |
| 10 А · 1P+N · C · AАрт. A035253 | 10 А | 1P+N | C | A | A035253 | |
| 10 А · 1P+N · C · ACАрт. A035097 | 10 А | 1P+N | C | AC | A035097 | |
| 10 А · 3P+N · B · AАрт. A035331 | 10 А | 3P+N | B | A | A035331 | |
| 10 А · 3P+N · B · ACАрт. A035175 | 10 А | 3P+N | B | AC | A035175 | |
| 10 А · 3P+N · C · AАрт. A035279 | 10 А | 3P+N | C | A | A035279 | |
| 10 А · 3P+N · C · ACАрт. A035123 | 10 А | 3P+N | C | AC | A035123 | |
| 16 А · 1P+N · B · AАрт. A035306 | 16 А | 1P+N | B | A | A035306 | |
| 16 А · 1P+N · B · ACАрт. A035150 | 16 А | 1P+N | B | AC | A035150 | |
| 16 А · 1P+N · C · AАрт. A035254 | 16 А | 1P+N | C | A | A035254 | |
| 16 А · 1P+N · C · ACАрт. A035098 | 16 А | 1P+N | C | AC | A035098 | |
| 16 А · 3P+N · B · AАрт. A035332 | 16 А | 3P+N | B | A | A035332 | |
| 16 А · 3P+N · B · ACАрт. A035176 | 16 А | 3P+N | B | AC | A035176 | |
| 16 А · 3P+N · C · AАрт. A035280 | 16 А | 3P+N | C | A | A035280 | |
| 16 А · 3P+N · C · ACАрт. A035124 | 16 А | 3P+N | C | AC | A035124 | |
| 20 А · 1P+N · B · AАрт. A035307 | 20 А | 1P+N | B | A | A035307 | |
| 20 А · 1P+N · B · ACАрт. A035151 | 20 А | 1P+N | B | AC | A035151 | |
| 20 А · 1P+N · C · AАрт. A035255 | 20 А | 1P+N | C | A | A035255 | |
| 20 А · 1P+N · C · ACАрт. A035099 | 20 А | 1P+N | C | AC | A035099 | |
| 20 А · 3P+N · B · AАрт. A035333 | 20 А | 3P+N | B | A | A035333 | |
| 20 А · 3P+N · B · ACАрт. A035177 | 20 А | 3P+N | B | AC | A035177 | |
| 20 А · 3P+N · C · AАрт. A035281 | 20 А | 3P+N | C | A | A035281 | |
| 20 А · 3P+N · C · ACАрт. A035125 | 20 А | 3P+N | C | AC | A035125 | |
| 25 А · 1P+N · B · AАрт. A035308 | 25 А | 1P+N | B | A | A035308 | |
| 25 А · 1P+N · B · ACАрт. A035152 | 25 А | 1P+N | B | AC | A035152 | |
| 25 А · 1P+N · C · AАрт. A035256 | 25 А | 1P+N | C | A | A035256 | |
| 25 А · 1P+N · C · ACАрт. A035100 | 25 А | 1P+N | C | AC | A035100 | |
| 25 А · 3P+N · B · AАрт. A035334 | 25 А | 3P+N | B | A | A035334 | |
| 25 А · 3P+N · B · ACАрт. A035178 | 25 А | 3P+N | B | AC | A035178 | |
| 25 А · 3P+N · C · AАрт. A035282 | 25 А | 3P+N | C | A | A035282 | |
| 25 А · 3P+N · C · ACАрт. A035126 | 25 А | 3P+N | C | AC | A035126 | |
| 32 А · 1P+N · B · AАрт. A035309 | 32 А | 1P+N | B | A | A035309 | |
| 32 А · 1P+N · B · ACАрт. A035153 | 32 А | 1P+N | B | AC | A035153 | |
| 32 А · 1P+N · C · AАрт. A035257 | 32 А | 1P+N | C | A | A035257 | |
| 32 А · 1P+N · C · ACАрт. A035101 | 32 А | 1P+N | C | AC | A035101 | |
| 32 А · 3P+N · B · AАрт. A035335 | 32 А | 3P+N | B | A | A035335 | |
| 32 А · 3P+N · B · ACАрт. A035179 | 32 А | 3P+N | B | AC | A035179 | |
| 32 А · 3P+N · C · AАрт. A035283 | 32 А | 3P+N | C | A | A035283 | |
| 32 А · 3P+N · C · ACАрт. A035127 | 32 А | 3P+N | C | AC | A035127 | |
| 40 А · 1P+N · B · AАрт. A035310 | 40 А | 1P+N | B | A | A035310 | |
| 40 А · 1P+N · B · ACАрт. A035154 | 40 А | 1P+N | B | AC | A035154 | |
| 40 А · 1P+N · C · AАрт. A035258 | 40 А | 1P+N | C | A | A035258 | |
| 40 А · 1P+N · C · ACАрт. A035102 | 40 А | 1P+N | C | AC | A035102 | |
| 40 А · 3P+N · B · AАрт. A035336 | 40 А | 3P+N | B | A | A035336 | |
| 40 А · 3P+N · B · ACАрт. A035180 | 40 А | 3P+N | B | AC | A035180 | |
| 40 А · 3P+N · C · AАрт. A035284 | 40 А | 3P+N | C | A | A035284 | |
| 40 А · 3P+N · C · ACАрт. A035128 | 40 А | 3P+N | C | AC | A035128 |
Нет исполнений с выбранными параметрами.
Описание
Дифференциальный автоматический выключатель YCB9LE-80H электронного типа объединяет автоматический выключатель и устройство защитного отключения.
- защита от перегрузки и короткого замыкания
- защита от синусоидальных переменных токов замыкания на землю
- защита от косвенного прикосновения и дополнительная защита от прямого прикосновения
- защита от пожара при повреждении изоляции
Применяется в жилых зданиях. Номинальный ток 6–40 А, исполнения 1P+N и 3P+N, характеристики B и C, тип A или AC, номинальный отключающий дифференциальный ток 30 мА, отключающая способность 10 кА.
Особенности
- Блок клемм с защитой от ошибочного подключения
- Маркировка выводов для подключения на корпусе
- Кнопка «Тест» для ежемесячной проверки
- Токоограничивающая контактная система
- Дугогасительное устройство с магнитным дутьём
- Индикатор положения контактов: красный — включено, зелёный — отключено
- Корпус из огнестойкого материала, стойкого к высоким температурам и ударам

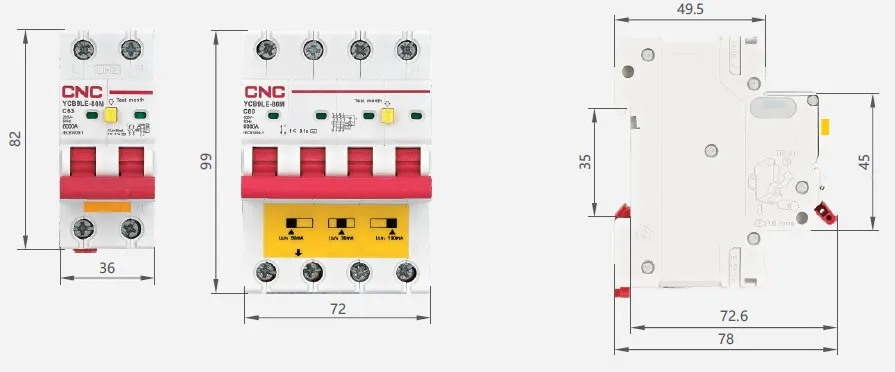

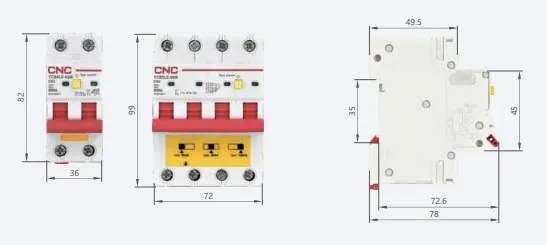

Чертежи и схемы
Документы 1
Каталоги на русском
3D-модель
Модель близкой серии YCB9LE-80M. Модель загружается с сервиса Sketchfab только после нажатия.
