Дифференциальный автомат YCB9L-40 электромеханический
Электромеханический дифавтомат 1P+N на 6–40 А, 6 кА, типы A и AC, характеристики B и C.
- Серия
- YCB9L-40
- Номинальный ток In
- 6–40 А
- Характеристика отключения
- B, C
- Число полюсов
- 1P+N
- Отключающая способность Icu
- 6 кА
- Ток утечки IΔn
- 30 мА
- Тип дифференциальной защиты
- AC
- Тип шины
- U/PIN
- Исполнение
- Электромеханический
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 14 позиций
Фильтр
Номинальный ток In
Характеристика отключения
Найдено: 14 из 14 исполнений
| Исполнение | Номинальный ток In | Характеристика отключения | Артикул | Заявка |
|---|---|---|---|---|
| 6 А · BАрт. A030804 | 6 А | B | A030804 | |
| 6 А · CАрт. A030811 | 6 А | C | A030811 | |
| 10 А · BАрт. A030805 | 10 А | B | A030805 | |
| 10 А · CАрт. A030812 | 10 А | C | A030812 | |
| 16 А · BАрт. A030806 | 16 А | B | A030806 | |
| 16 А · CАрт. A030813 | 16 А | C | A030813 | |
| 20 А · BАрт. A030807 | 20 А | B | A030807 | |
| 20 А · CАрт. A030814 | 20 А | C | A030814 | |
| 25 А · BАрт. A030808 | 25 А | B | A030808 | |
| 25 А · CАрт. A030815 | 25 А | C | A030815 | |
| 32 А · BАрт. A030809 | 32 А | B | A030809 | |
| 32 А · CАрт. A030816 | 32 А | C | A030816 | |
| 40 А · BАрт. A030810 | 40 А | B | A030810 | |
| 40 А · CАрт. A030817 | 40 А | C | A030817 |
Нет исполнений с выбранными параметрами.
Описание
Дифференциальный автоматический выключатель YCB9L-40 электромеханического типа объединяет автоматический выключатель и УЗО в одном модуле. Соответствует IEC/EN 61009-1.
Назначение:
- защита от перегрузки и короткого замыкания
- защита от синусоидальных переменных токов замыкания на землю
- защита от косвенного прикосновения и дополнительная защита от прямого прикосновения
- защита от пожара при повреждении изоляции
Применяется в жилых зданиях. Характеристики срабатывания мгновенного расцепителя: B (3–5 In) и C (5–10 In).
Особенности
- Прозрачная защитная шторка
- Индикатор положения контактов: красный — включено, зелёный — отключено
- При срабатывании от тока утечки рукоятка фиксируется в среднем положении; при ручном управлении в среднем положении не останавливается
- Корпус из огнестойкого материала, стойкого к высоким температурам и ударам
- Рукоятка с нескользящей поверхностью для удобного и надёжного управления
Характеристики
Технические характеристики · IEC/EN 61009-1
| Параметр | Ед. | Значение |
|---|---|---|
| Электрические характеристики | ||
| Тип защиты от утечки | электромеханический | |
| Номинальный ток In | А | 6, 10, 16, 20, 25, 32, 40 |
| Тип (форма дифференциального тока) | A, AC | |
| Число полюсов | 1P+N | |
| Номинальное напряжение Ue | В | 230 |
| Напряжение изоляции Ui | В | 500 |
| Номинальная частота | Гц | 50/60 |
| Номинальная отключающая способность Icn | А | 6000 |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | В | 4000 |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2 |
| Номинальный отключающий дифференциальный ток IΔn | А | 0,03; 0,05; 0,1 |
| Время отключения при IΔn | с | ≤ 0,1 |
| Номинальная дифференциальная включающая и отключающая способность IΔm | А | 500 |
| Степень загрязнения | 2 | |
| Механические характеристики | ||
| Коммутационная износостойкость | циклов | 4000 |
| Механическая износостойкость | циклов | 8000 |
| Степень защиты | IP20 | |
| Температура хранения | °C | −25…+70 |
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 |
| Установка | ||
| Тип подключения | кабель, U-образная или штыревая шина | |
| Сечение сверху / снизу для кабеля | мм² | 16 (AWG 18–5) |
| Сечение сверху / снизу для шины | мм² | 16 (AWG 18–5) |
| Момент затяжки | Н·м | 1,2 |
| Монтаж | на DIN-рейку EN 60715 (35 мм) защёлкой | |
| Подключение | сверху и снизу | |

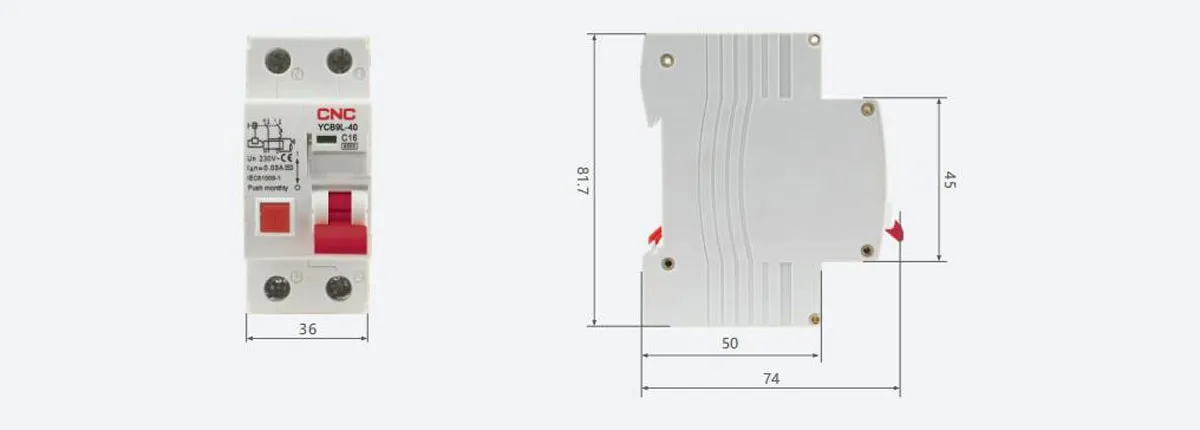

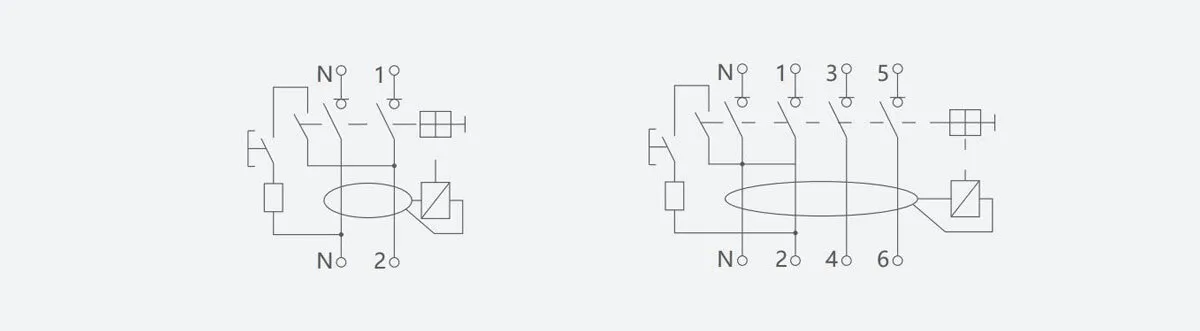

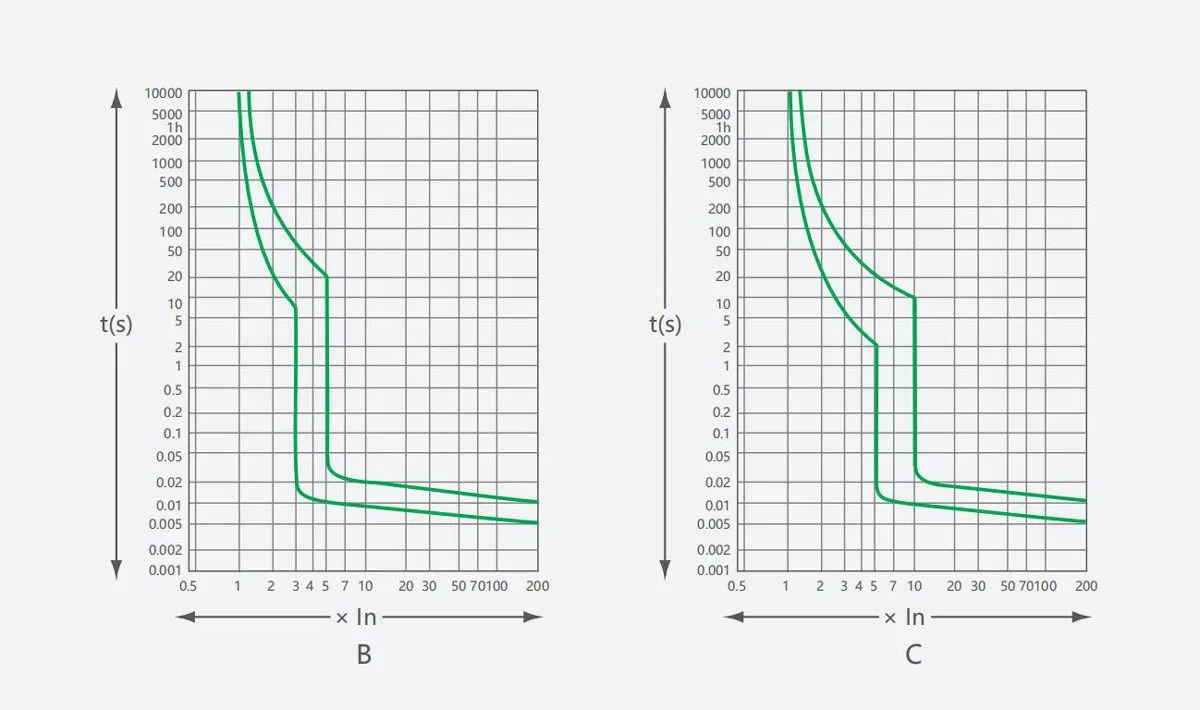

Время-токовые характеристики · IEC/EN 60898-1
| Характеристика | Испытательный ток | Время | Результат |
|---|---|---|---|
| B, C | 1,13 In | t ≤ 1 ч (In ≤ 63 А); t ≤ 2 ч (In > 63 А) | Не срабатывает |
| B, C | 1,45 In | t < 1 ч (In ≤ 63 А); t < 2 ч (In > 63 А) | Срабатывает |
| B, C | 2,55 In | 1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А) | Срабатывает |
| B | 3 In | t ≤ 0,1 с | Не срабатывает |
| C | 5 In | t ≤ 0,1 с | Не срабатывает |
| B | 5 In | t < 0,1 с | Срабатывает |
| C | 10 In | t < 0,1 с | Срабатывает |
