Дифференциальный автомат YCB7LE-63(Y) электронный
Новинка
Электронный дифавтомат 1P+N на 6–63 А, 6 кА, типы AC и A, характеристики B, C, D.
- Серия
- YCB7LE-63(Y)
- Номинальный ток In
- 6–63 А
- Число полюсов
- 1P+N, 4P
- Отключающая способность Icu
- 4,5 кА, 6 кА
- Характеристика отключения
- C
- Ток утечки IΔn
- 30 мА
- Тип дифференциальной защиты
- AC
- Исполнение
- Электронный
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 23 позиции
Фильтр
Номинальный ток In
Число полюсов
Отключающая способность Icu
Найдено: 23 из 23 исполнений
| Исполнение | Номинальный ток In | Число полюсов | Отключающая способность Icu | Артикул | Заявка |
|---|---|---|---|---|---|
| 6 А · 1P+N · 4,5 кААрт. A010333 | 6 А | 1P+N | 4,5 кА | A010333 | |
| 6 А · 1P+N · 6 кААрт. A011374 | 6 А | 1P+N | 6 кА | A011374 | |
| 10 А · 1P+N · 4,5 кААрт. A010334 | 10 А | 1P+N | 4,5 кА | A010334 | |
| 10 А · 1P+N · 6 кААрт. A011373 | 10 А | 1P+N | 6 кА | A011373 | |
| 10 А · 4P · 4,5 кА | 10 А | 4P | 4,5 кА | — | |
| 16 А · 1P+N · 4,5 кААрт. A010335 | 16 А | 1P+N | 4,5 кА | A010335 | |
| 16 А · 1P+N · 6 кААрт. A011372 | 16 А | 1P+N | 6 кА | A011372 | |
| 16 А · 4P · 4,5 кА | 16 А | 4P | 4,5 кА | — | |
| 20 А · 1P+N · 4,5 кААрт. A010336 | 20 А | 1P+N | 4,5 кА | A010336 | |
| 20 А · 1P+N · 6 кААрт. A011371 | 20 А | 1P+N | 6 кА | A011371 | |
| 20 А · 4P · 4,5 кА | 20 А | 4P | 4,5 кА | — | |
| 25 А · 1P+N · 4,5 кААрт. A010337 | 25 А | 1P+N | 4,5 кА | A010337 | |
| 25 А · 1P+N · 6 кААрт. A011370 | 25 А | 1P+N | 6 кА | A011370 | |
| 25 А · 4P · 4,5 кА | 25 А | 4P | 4,5 кА | — | |
| 32 А · 1P+N · 4,5 кААрт. A010338 | 32 А | 1P+N | 4,5 кА | A010338 | |
| 32 А · 1P+N · 6 кААрт. A011369 | 32 А | 1P+N | 6 кА | A011369 | |
| 40 А · 1P+N · 4,5 кААрт. A010339 | 40 А | 1P+N | 4,5 кА | A010339 | |
| 40 А · 1P+N · 6 кААрт. A011368 | 40 А | 1P+N | 6 кА | A011368 | |
| 40 А · 4P · 4,5 кА | 40 А | 4P | 4,5 кА | — | |
| 50 А · 1P+N · 4,5 кААрт. A010340 | 50 А | 1P+N | 4,5 кА | A010340 | |
| 50 А · 1P+N · 6 кААрт. A011367 | 50 А | 1P+N | 6 кА | A011367 | |
| 63 А · 1P+N · 4,5 кААрт. A010341 | 63 А | 1P+N | 4,5 кА | A010341 | |
| 63 А · 1P+N · 6 кААрт. A011366 | 63 А | 1P+N | 6 кА | A011366 |
Нет исполнений с выбранными параметрами.
Описание
Дифференциальный автоматический выключатель YCB7LE-63Y (моноблочный) применяется в сетях переменного тока 50/60 Гц напряжением 230 В с током до 63 А для защиты от токов утечки (поражения током), перегрузки и короткого замыкания. Допускает нечастые оперативные включения и отключения. Соответствует IEC/EN 61009-1.
- высокая отключающая способность — 6 кА
- компактный корпус, рукоятка с нескользящей поверхностью
- подключаются шесть видов аксессуаров, все — с левой стороны: вспомогательный контакт OF, независимый расцепитель с контактом MX+OF, аварийный контакт SD, расцепитель максимального напряжения MV, минимального напряжения MN, максимального и минимального напряжения MVMN
Обозначение: YCB7LE-63Y 1P+N C63 100mA A — моноблочный дифавтомат, габарит 63, 1P+N, характеристика C, 63 А, IΔn 100 мА, тип A. Стандартные IΔn: 30, 100, 300 мА; стандартные типы: AC, A.
Особенности
- Защита от воздействия синусоидальных переменных токов замыкания на землю
- Защита от косвенных контактов и дополнительная защита от прямых контактов
- Защита от пожара, вызванного нарушениями изоляции
Характеристики
Технические характеристики
| Модель | ||
|---|---|---|
| YCB7LE-63Y | ||
| Электрические характеристики | ||
| Число полюсов | P | 1P+N |
| Тип (форма дифференциального тока) | AC, A | |
| Характеристика термомагнитного расцепителя | B, C, D | |
| Номинальный ток In | A | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Номинальное напряжение Ue | В | 230 |
| Номинальный отключающий дифференциальный ток IΔn | A | 0,03; 0,1; 0,3 |
| Номинальная дифференциальная включающая и отключающая способность IΔm | A | 630 |
| Номинальная отключающая способность при коротком замыкании Icn | A | 6000 |
| Время отключения при IΔn | с | ≤ 0,1 |
| Номинальная частота | Гц | 50/60 |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | В | 4000 |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2 |
| Напряжение изоляции Ui | В | 500 |
| Степень загрязнения | 2 | |
| Механические характеристики | ||
| Коммутационная износостойкость | циклов | 10000 |
| Механическая износостойкость | циклов | 20000 |
| Указатель положения контактов | Да | |
| Степень защиты | IP20 | |
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 |
| Температура хранения | °C | −25…+70 |
| Установка | ||
| Тип подключения | Кабель / штыревая шина | |
| Сечение сверху / снизу для кабеля | мм² | 25 |
| AWG | 18-3 | |
| Сечение сверху / снизу для шины | мм² | 25 |
| AWG | 18-3 | |
| Момент затяжки | Н·м | 2 |
| дюйм-фунт | 18 | |
| Установка | На DIN-рейку EN 60715 (35 мм) защёлкой | |
| Подключение | Сверху | |

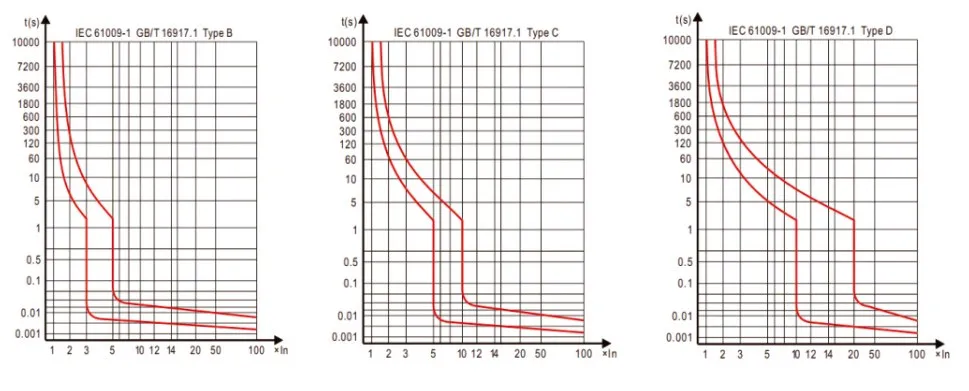

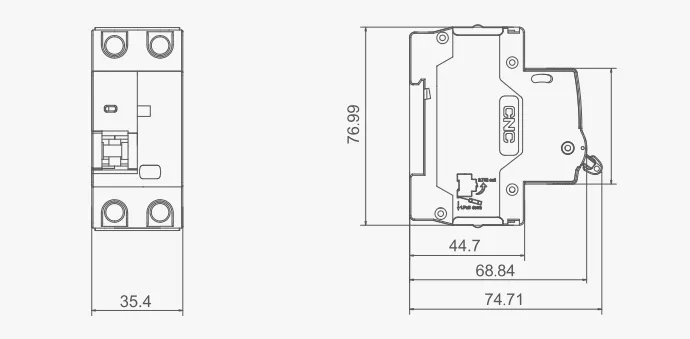

Чертежи и схемы
