Автоматический выключатель YCB9-80M

Автоматический выключатель 1–80 А, 6 кА (M) или 10 кА (H), 1–4 полюса, характеристики B, C, D.

Серия
YCB9-80M
Номинальный ток In
1–80 А
Число полюсов
1P, 2P, 3P, 4P
Характеристика отключения
B, C, D
Отключающая способность Icu
6 кА, 10 кА
Тип шины
U/PIN
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 256Документы · 16

Исполнения 256 позиций

Фильтр
Номинальный ток In
Число полюсов
Характеристика отключения
Отключающая способность Icu
ИсполнениеНоминальный ток InЧисло полюсовХарактеристика отключенияОтключающая способность IcuАртикул
1 А · 1P · B · 6 кААрт. A0323081 А1PB6 кАA032308
1 А · 1P · B · 10 кААрт. A0305951 А1PB10 кАA030595
1 А · 1P · C · 6 кААрт. A0310031 А1PC6 кАA031003
1 А · 1P · C · 10 кААрт. A0305831 А1PC10 кАA030583
1 А · 1P · D · 6 кААрт. A0310141 А1PD6 кАA031014
1 А · 1P · D · 10 кААрт. A0306071 А1PD10 кАA030607
1 А · 2P · B · 6 кААрт. A0310381 А2PB6 кАA031038
1 А · 2P · B · 10 кААрт. A0306311 А2PB10 кАA030631
1 А · 2P · C · 6 кААрт. A0310261 А2PC6 кАA031026
1 А · 2P · C · 10 кААрт. A0306191 А2PC10 кАA030619
1 А · 2P · D · 6 кААрт. A0310501 А2PD6 кАA031050
1 А · 2P · D · 10 кААрт. A0306431 А2PD10 кАA030643
1 А · 3P · B · 6 кААрт. A0310741 А3PB6 кАA031074
1 А · 3P · B · 10 кААрт. A0306671 А3PB10 кАA030667
1 А · 3P · C · 6 кААрт. A0310621 А3PC6 кАA031062
1 А · 3P · C · 10 кААрт. A0306551 А3PC10 кАA030655
1 А · 3P · D · 6 кААрт. A0310861 А3PD6 кАA031086
1 А · 3P · D · 10 кААрт. A0309191 А3PD10 кАA030919
1 А · 4P · C · 10 кААрт. A0309311 А4PC10 кАA030931
1 А · 4P · D · 10 кААрт. A0309551 А4PD10 кАA030955
2 А · 1P · B · 6 кААрт. A0323092 А1PB6 кАA032309
2 А · 1P · B · 10 кААрт. A0305962 А1PB10 кАA030596
2 А · 1P · C · 6 кААрт. A0310042 А1PC6 кАA031004
2 А · 1P · C · 10 кААрт. A0305842 А1PC10 кАA030584
2 А · 1P · D · 6 кААрт. A0310152 А1PD6 кАA031015
2 А · 1P · D · 10 кААрт. A0306082 А1PD10 кАA030608
2 А · 2P · B · 6 кААрт. A0310392 А2PB6 кАA031039
2 А · 2P · B · 10 кААрт. A0306322 А2PB10 кАA030632
2 А · 2P · C · 6 кААрт. A0310272 А2PC6 кАA031027
2 А · 2P · C · 10 кААрт. A0306202 А2PC10 кАA030620

Описание

Автоматические выключатели YCB9-80 защищают от сверхтоков линии зданий и аналогичные цепи переменного тока 50/60 Гц напряжением 230/400 В с током до 80 А. Выполняют функции разъединения, защиты от перегрузки и короткого замыкания, допускают нечастые оперативные переключения. Применяются на промышленных и коммерческих объектах, в высотных и жилых зданиях. Соответствуют IEC/EN 60898-1 и IEC/EN 60947-2.

Обозначение: YCB9-80M 1P C16 DB — габарит 80; M — 6 кА, H — 10 кА; 1P–4P; характеристика B, C или D; номинальный ток 1–80 А; DB — клеммы под две шины (без обозначения — под одну).

С выключателем используются аксессуары: OF, SD, OF+SD, MX, MVMN, MX+OF и другие.

Особенности

  • Блок клемм на одну или две шины, с защитой от ошибочного подключения
  • Токоограничивающая контактная система
  • Дугогасительное устройство с магнитным дутьём
  • Индикатор положения контактов: красный — включено, зелёный — отключено
  • Корпус из огнестойкого материала, стойкого к высоким температурам и ударам
  • Рукоятка с нескользящей поверхностью для удобного и надёжного управления

Характеристики

Технические характеристики

Тип
СтандартIEC/EN 60947-2IEC/EN 60898-1
Общие данные
ФункцияПерегрузка, короткое замыкание, разъединение
Число полюсов1P, 2P, 3P, 4P
Номинальный ток InA1-63 А1-80 А
Номинальная частотаГц50/60 Гц
Электрические характеристики
Номинальное напряжение UeВ230/400
Номинальное напряжение изоляции UiВ500
Номинальная отключающая способность IcnAM — 6000; H — 10000
Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50)кА4
Степень загрязнения2
Категория примененияII, III
Тип расцепителяТермомагнитный расцепитель
Характеристики термомагнитного расцепителя8,5-12InB, C, D
Электрические и механические аксессуарыесть
Механические характеристики
Механическая износостойкостьциклов20000
Коммутационная износостойкостьциклов10000
Степень защитыIP20
Влаго- и теплостойкостьОтносительная влажность не более 50 % при +40 °C, при более низкой температуре допускается более высокая
Контрольная температура окружающей среды°C30
Температура окружающей среды°C−5…+40 °C, среднесуточная не выше +35 °C
ВысотамНе более 2000
Установка
Подключение шиныОдна или две шины, клеммный блок с защитой от ошибочного подключения
Тип подключенияКабель / U-образная шина / штыревая шина
Максимальное сечение проводникаСечение сверху / снизу для кабелямм²25
AWG18-3
Сечение сверху / снизу для шинымм²25
AWG18-3
Момент затяжкиН·м2
дюйм-фунт18
ИнструментКрестовая или плоская отвёртка
УстановкаНа DIN-рейку EN 60715 (35 мм) защёлкой
Способ подключенияСверху или снизу

Время-токовые характеристики · IEC/EN 60898-1

ХарактеристикаИспытательный токВремяРезультат
B, C, D1,13 Int ≤ 1 ч (In ≤ 63 А); t ≤ 2 ч (In > 63 А)Не срабатывает
B, C, D1,45 Int < 1 ч (In ≤ 63 А); t < 2 ч (In > 63 А)Срабатывает
B, C, D2,55 In1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А)Срабатывает
B3 Int ≤ 0,1 сНе срабатывает
C5 Int ≤ 0,1 сНе срабатывает
D10 Int ≤ 0,1 сНе срабатывает
B5 Int < 0,1 сСрабатывает
C10 Int < 0,1 сСрабатывает
D20 Int < 0,1 сСрабатывает

Чертежи и схемы

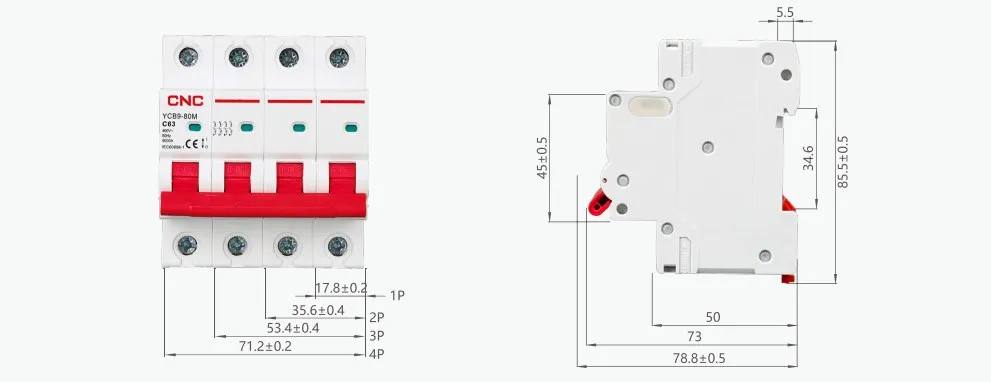

Габаритные и установочные размеры, мм

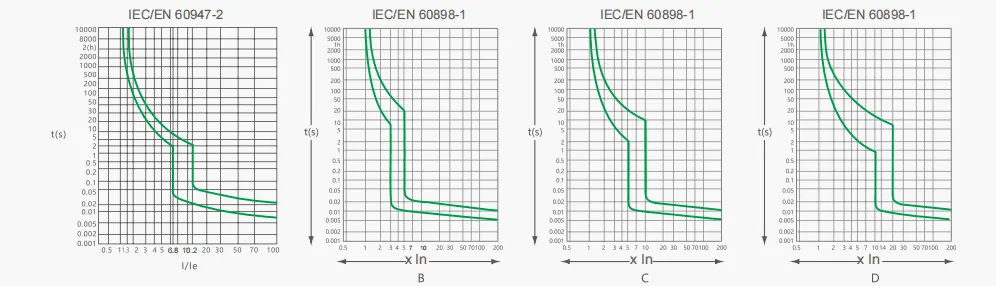

Время-токовые характеристики
