Автоматический выключатель постоянного тока YCB9-80DM

Автоматический выключатель постоянного тока до 80 А, 1–4 полюса, до 1000 В DC, 6 кА.

Серия: YCB9-80DM
Номинальный ток In: 1–63 А
Число полюсов: 1P, 2P, 3P, 4P
Характеристика отключения: (8-12)In, B, C, K
Род тока: DC
Тип шины: U/PIN
Исполнение: постоянный ток

Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79

Выбрать исполнение · 159 Документы · 2

Исполнения 159 позиций

Фильтр

Номинальный ток In

Число полюсов

Характеристика отключения

Исполнение	Номинальный ток In	Число полюсов	Характеристика отключения	Артикул
1 А · 1P · BАрт. NE000009	1 А	1P	B	NE000009
1 А · 1P · CАрт. NE000022	1 А	1P	C	NE000022
1 А · 1P · KАрт. NE000133	1 А	1P	K	NE000133
1 А · 2P · BАрт. NE000035	1 А	2P	B	NE000035
1 А · 2P · CАрт. NE000048	1 А	2P	C	NE000048
1 А · 2P · KАрт. NE000146	1 А	2P	K	NE000146
1 А · 3P · BАрт. NE000060	1 А	3P	B	NE000060
1 А · 3P · CАрт. NE000073	1 А	3P	C	NE000073
1 А · 3P · KАрт. NE000159	1 А	3P	K	NE000159
1 А · 4P · BАрт. NE000086	1 А	4P	B	NE000086
1 А · 4P · CАрт. NE000099	1 А	4P	C	NE000099
1 А · 4P · KАрт. NE000172	1 А	4P	K	NE000172
2 А · 1P · BАрт. NE000010	2 А	1P	B	NE000010
2 А · 1P · CАрт. NE000023	2 А	1P	C	NE000023
2 А · 1P · KАрт. NE000134	2 А	1P	K	NE000134
2 А · 2P · BАрт. NE000036	2 А	2P	B	NE000036
2 А · 2P · CАрт. NE000049	2 А	2P	C	NE000049
2 А · 2P · KАрт. NE000147	2 А	2P	K	NE000147
2 А · 3P · BАрт. NE000061	2 А	3P	B	NE000061
2 А · 3P · CАрт. NE000074	2 А	3P	C	NE000074
2 А · 3P · KАрт. NE000160	2 А	3P	K	NE000160
2 А · 4P · BАрт. NE000087	2 А	4P	B	NE000087
2 А · 4P · CАрт. NE000100	2 А	4P	C	NE000100
2 А · 4P · KАрт. NE000173	2 А	4P	K	NE000173
3 А · 1P · BАрт. NE000011	3 А	1P	B	NE000011
3 А · 1P · CАрт. NE000024	3 А	1P	C	NE000024
3 А · 1P · KАрт. NE000135	3 А	1P	K	NE000135
3 А · 2P · BАрт. NE000037	3 А	2P	B	NE000037
3 А · 2P · CАрт. NE000050	3 А	2P	C	NE000050
3 А · 2P · KАрт. NE000148	3 А	2P	K	NE000148
3 А · 3P · BАрт. NE000062	3 А	3P	B	NE000062
3 А · 3P · CАрт. NE000075	3 А	3P	C	NE000075
3 А · 3P · KАрт. NE000161	3 А	3P	K	NE000161
3 А · 4P · BАрт. NE000088	3 А	4P	B	NE000088
3 А · 4P · CАрт. NE000101	3 А	4P	C	NE000101
3 А · 4P · KАрт. NE000174	3 А	4P	K	NE000174
4 А · 1P · BАрт. NE000012	4 А	1P	B	NE000012
4 А · 1P · CАрт. NE000025	4 А	1P	C	NE000025
4 А · 1P · KАрт. NE000136	4 А	1P	K	NE000136
4 А · 2P · (8-12)InАрт. J000013	4 А	2P	(8-12)In	J000013
4 А · 2P · BАрт. NE000038	4 А	2P	B	NE000038
4 А · 2P · CАрт. NE000051	4 А	2P	C	NE000051
4 А · 2P · KАрт. NE000149	4 А	2P	K	NE000149
4 А · 3P · BАрт. NE000063	4 А	3P	B	NE000063
4 А · 3P · CАрт. NE000076	4 А	3P	C	NE000076
4 А · 3P · KАрт. NE000162	4 А	3P	K	NE000162
4 А · 4P · BАрт. NE000089	4 А	4P	B	NE000089
4 А · 4P · CАрт. NE000102	4 А	4P	C	NE000102
4 А · 4P · KАрт. NE000175	4 А	4P	K	NE000175
6 А · 1P · BАрт. NE000013	6 А	1P	B	NE000013
6 А · 1P · CАрт. NE000026	6 А	1P	C	NE000026
6 А · 1P · KАрт. NE000137	6 А	1P	K	NE000137
6 А · 2P · BАрт. NE000039	6 А	2P	B	NE000039
6 А · 2P · CАрт. NE000052	6 А	2P	C	NE000052
6 А · 2P · KАрт. NE000150	6 А	2P	K	NE000150
6 А · 3P · BАрт. NE000064	6 А	3P	B	NE000064
6 А · 3P · CАрт. NE000077	6 А	3P	C	NE000077
6 А · 3P · KАрт. NE000163	6 А	3P	K	NE000163
6 А · 4P · BАрт. NE000090	6 А	4P	B	NE000090
6 А · 4P · CАрт. NE000103	6 А	4P	C	NE000103
6 А · 4P · KАрт. NE000176	6 А	4P	K	NE000176
10 А · 1P · BАрт. NE000014	10 А	1P	B	NE000014
10 А · 1P · CАрт. NE000027	10 А	1P	C	NE000027
10 А · 1P · KАрт. NE000138	10 А	1P	K	NE000138
10 А · 2P · (8-12)InАрт. J000015	10 А	2P	(8-12)In	J000015
10 А · 2P · BАрт. NE000040	10 А	2P	B	NE000040
10 А · 2P · CАрт. NE000053	10 А	2P	C	NE000053
10 А · 2P · KАрт. NE000151	10 А	2P	K	NE000151
10 А · 3P · BАрт. NE000065	10 А	3P	B	NE000065
10 А · 3P · CАрт. NE000078	10 А	3P	C	NE000078
10 А · 3P · KАрт. NE000164	10 А	3P	K	NE000164
10 А · 4P · BАрт. NE000091	10 А	4P	B	NE000091
10 А · 4P · CАрт. NE000104	10 А	4P	C	NE000104
10 А · 4P · KАрт. NE000177	10 А	4P	K	NE000177
16 А · 1P · BАрт. NE000015	16 А	1P	B	NE000015
16 А · 1P · CАрт. NE000028	16 А	1P	C	NE000028
16 А · 1P · KАрт. NE000139	16 А	1P	K	NE000139
16 А · 2P · (8-12)InАрт. J000016	16 А	2P	(8-12)In	J000016
16 А · 2P · BАрт. NE000041	16 А	2P	B	NE000041
16 А · 2P · CАрт. NE000054	16 А	2P	C	NE000054
16 А · 2P · KАрт. NE000152	16 А	2P	K	NE000152
16 А · 3P · BАрт. NE000066	16 А	3P	B	NE000066
16 А · 3P · CАрт. NE000079	16 А	3P	C	NE000079
16 А · 3P · KАрт. NE000165	16 А	3P	K	NE000165
16 А · 4P · BАрт. NE000092	16 А	4P	B	NE000092
16 А · 4P · CАрт. NE000105	16 А	4P	C	NE000105
16 А · 4P · KАрт. NE000178	16 А	4P	K	NE000178
20 А · 1P · BАрт. NE000016	20 А	1P	B	NE000016
20 А · 1P · CАрт. NE000029	20 А	1P	C	NE000029
20 А · 1P · KАрт. NE000140	20 А	1P	K	NE000140
20 А · 2P · BАрт. NE000042	20 А	2P	B	NE000042
20 А · 2P · CАрт. NE000055	20 А	2P	C	NE000055
20 А · 2P · KАрт. NE000153	20 А	2P	K	NE000153
20 А · 3P · BАрт. NE000067	20 А	3P	B	NE000067
20 А · 3P · CАрт. NE000080	20 А	3P	C	NE000080
20 А · 3P · KАрт. NE000166	20 А	3P	K	NE000166
20 А · 4P · BАрт. NE000093	20 А	4P	B	NE000093
20 А · 4P · CАрт. NE000106	20 А	4P	C	NE000106
20 А · 4P · KАрт. NE000179	20 А	4P	K	NE000179
25 А · 1P · BАрт. NE000017	25 А	1P	B	NE000017
25 А · 1P · CАрт. NE000030	25 А	1P	C	NE000030
25 А · 1P · KАрт. NE000141	25 А	1P	K	NE000141
25 А · 2P · BАрт. NE000043	25 А	2P	B	NE000043
25 А · 2P · CАрт. NE000056	25 А	2P	C	NE000056
25 А · 2P · KАрт. NE000154	25 А	2P	K	NE000154
25 А · 3P · BАрт. NE000068	25 А	3P	B	NE000068
25 А · 3P · CАрт. NE000081	25 А	3P	C	NE000081
25 А · 3P · KАрт. NE000167	25 А	3P	K	NE000167
25 А · 4P · BАрт. NE000094	25 А	4P	B	NE000094
25 А · 4P · CАрт. NE000107	25 А	4P	C	NE000107
25 А · 4P · KАрт. NE000180	25 А	4P	K	NE000180
32 А · 1P · BАрт. NE000018	32 А	1P	B	NE000018
32 А · 1P · CАрт. NE000031	32 А	1P	C	NE000031
32 А · 1P · KАрт. NE000142	32 А	1P	K	NE000142
32 А · 2P · BАрт. NE000044	32 А	2P	B	NE000044
32 А · 2P · CАрт. NE000057	32 А	2P	C	NE000057
32 А · 2P · KАрт. NE000155	32 А	2P	K	NE000155
32 А · 3P · BАрт. NE000069	32 А	3P	B	NE000069
32 А · 3P · CАрт. NE000082	32 А	3P	C	NE000082
32 А · 3P · KАрт. NE000168	32 А	3P	K	NE000168
32 А · 4P · BАрт. NE000095	32 А	4P	B	NE000095
32 А · 4P · CАрт. NE000108	32 А	4P	C	NE000108
32 А · 4P · KАрт. NE000181	32 А	4P	K	NE000181
40 А · 1P · BАрт. NE000019	40 А	1P	B	NE000019
40 А · 1P · CАрт. NE000032	40 А	1P	C	NE000032
40 А · 1P · KАрт. NE000143	40 А	1P	K	NE000143
40 А · 2P · BАрт. NE000045	40 А	2P	B	NE000045
40 А · 2P · CАрт. NE000058	40 А	2P	C	NE000058
40 А · 2P · KАрт. NE000156	40 А	2P	K	NE000156
40 А · 3P · BАрт. NE000070	40 А	3P	B	NE000070
40 А · 3P · CАрт. NE000083	40 А	3P	C	NE000083
40 А · 3P · KАрт. NE000169	40 А	3P	K	NE000169
40 А · 4P · BАрт. NE000096	40 А	4P	B	NE000096
40 А · 4P · CАрт. NE000109	40 А	4P	C	NE000109
40 А · 4P · KАрт. NE000182	40 А	4P	K	NE000182
50 А · 1P · BАрт. NE000020	50 А	1P	B	NE000020
50 А · 1P · CАрт. NE000033	50 А	1P	C	NE000033
50 А · 1P · KАрт. NE000144	50 А	1P	K	NE000144
50 А · 2P · BАрт. NE000046	50 А	2P	B	NE000046
50 А · 2P · CАрт. NE000059	50 А	2P	C	NE000059
50 А · 2P · KАрт. NE000157	50 А	2P	K	NE000157
50 А · 3P · BАрт. NE000071	50 А	3P	B	NE000071
50 А · 3P · CАрт. NE000084	50 А	3P	C	NE000084
50 А · 3P · KАрт. NE000170	50 А	3P	K	NE000170
50 А · 4P · BАрт. NE000097	50 А	4P	B	NE000097
50 А · 4P · CАрт. NE000110	50 А	4P	C	NE000110
50 А · 4P · KАрт. NE000183	50 А	4P	K	NE000183
63 А · 1P · BАрт. NE000021	63 А	1P	B	NE000021
63 А · 1P · CАрт. NE000034	63 А	1P	C	NE000034
63 А · 1P · KАрт. NE000145	63 А	1P	K	NE000145
63 А · 2P · BАрт. NE000047	63 А	2P	B	NE000047
63 А · 2P · CАрт. NE000001	63 А	2P	C	NE000001
63 А · 2P · KАрт. NE000158	63 А	2P	K	NE000158
63 А · 3P · BАрт. NE000072	63 А	3P	B	NE000072
63 А · 3P · CАрт. NE000085	63 А	3P	C	NE000085
63 А · 3P · KАрт. NE000171	63 А	3P	K	NE000171
63 А · 4P · BАрт. NE000098	63 А	4P	B	NE000098
63 А · 4P · CАрт. NE000002	63 А	4P	C	NE000002
63 А · 4P · KАрт. NE000184	63 А	4P	K	NE000184

Описание

Автоматические выключатели YCB9-80DM защищают цепи постоянного тока от перегрузки и короткого замыкания.

Номинальный ток до 80 А, 1–4 полюса, номинальное напряжение 250, 500, 750 или 1000 В DC, характеристики срабатывания B, C, K, номинальная отключающая способность 6 кА. Расцепитель термомагнитный, степень защиты IP20, рабочая температура −35…+70 °C. Соответствуют IEC/EN 60898-1.

Особенности

Блок клемм с защитой от ошибочного подключения
Токоограничивающая контактная система
Дугогасительное устройство с магнитным дутьём
Индикатор положения контактов: красный — включено, зелёный — отключено
Корпус из огнестойкого материала, стойкого к высоким температурам и ударам
Рукоятка с нескользящей поверхностью для удобного и надёжного управления

Характеристики

Технические характеристики

Количество полюсов	1, 2, 3, 4 P
Номинальное напряжение Ue	250/500/750/1000 В
Номинальный ток In	1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 А
Тип кривой	В/С/К
Номинальная отключающая способность	6000 А
Способ срабатывания	Термомагнитный
Номинальная напряжение изоляции Ui	1200 В
Номинальное импульсное напряжение Uimp	4 кВ
Электрический срок службы	10 000 циклов
Механический срок службы	20 000 циклов
Степень защиты	IP20
Рабочая температура	−35…+70 °C
Размеры контактов для кабеля и шины верх/низ	2,5-25 мм²

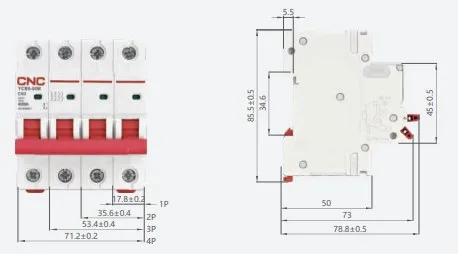

Чертежи и схемы

Документы 2

Сертификаты ЕАЭС

Сертификат ЕАЭС RU C-CN.HB71.B.00176/23: выключатели автоматические модульные и дифференциальные, разъединители-предохранители
Сертификат · PDF, 8,5 МБ
Действует 25.05.2023 — 24.05.2028. Заявитель — ООО «Промсвязьдеталь».

Каталоги на русском

Каталог A. Модульное оборудование
Каталог · PDF, 6 МБ

3D-модель

Модель близкой серии YCB9-80M. Модель загружается с сервиса Sketchfab только после нажатия.
