Автоматический выключатель YCB9-63R, 25 кА

Автоматический выключатель 1–40 А с отключающей способностью 25 кА, 1–4 полюса.

Серия
YCB9-63R
Номинальный ток In
6–40 А
Число полюсов
1P, 2P, 3P, 4P
Характеристика отключения
B, C, D
Отключающая способность Icu
25 кА
Тип шины
U/PIN
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Выбрать исполнение · 84Документы · 8

Исполнения 84 позиции

Фильтр
Номинальный ток In
Число полюсов
Характеристика отключения
ИсполнениеНоминальный ток InЧисло полюсовХарактеристика отключенияАртикул
6 А · 1P · BАрт. A0334796 А1PBA033479
6 А · 1P · CАрт. A0335076 А1PCA033507
6 А · 1P · DАрт. A0335356 А1PDA033535
6 А · 2P · BАрт. A0334866 А2PBA033486
6 А · 2P · CАрт. A0335146 А2PCA033514
6 А · 2P · DАрт. A0335426 А2PDA033542
6 А · 3P · BАрт. A0334936 А3PBA033493
6 А · 3P · CАрт. A0335216 А3PCA033521
6 А · 3P · DАрт. A0335496 А3PDA033549
6 А · 4P · BАрт. A0335006 А4PBA033500
6 А · 4P · CАрт. A0335286 А4PCA033528
6 А · 4P · DАрт. A0335566 А4PDA033556
10 А · 1P · BАрт. A03348010 А1PBA033480
10 А · 1P · CАрт. A03350810 А1PCA033508
10 А · 1P · DАрт. A03353610 А1PDA033536
10 А · 2P · BАрт. A03348710 А2PBA033487
10 А · 2P · CАрт. A03351510 А2PCA033515
10 А · 2P · DАрт. A03354310 А2PDA033543
10 А · 3P · BАрт. A03349410 А3PBA033494
10 А · 3P · CАрт. A03352210 А3PCA033522
10 А · 3P · DАрт. A03355010 А3PDA033550
10 А · 4P · BАрт. A03350110 А4PBA033501
10 А · 4P · CАрт. A03352910 А4PCA033529
10 А · 4P · DАрт. A03355710 А4PDA033557
16 А · 1P · BАрт. A03348116 А1PBA033481
16 А · 1P · CАрт. A03350916 А1PCA033509
16 А · 1P · DАрт. A03353716 А1PDA033537
16 А · 2P · BАрт. A03348816 А2PBA033488
16 А · 2P · CАрт. A03351616 А2PCA033516
16 А · 2P · DАрт. A03354416 А2PDA033544

Описание

Автоматические выключатели YCB9-63R защищают от перегрузки и короткого замыкания цепи переменного тока 50/60 Гц напряжением 230/400 В с током до 63 А, допускают нечастые оперативные переключения. Применяются на промышленных и коммерческих объектах, в высотных и жилых зданиях. Соответствуют IEC 60898-1.

Отключающая способность: 15 кА для токов 1–63 А, 25 кА — для 1–40 А. Характеристики срабатывания мгновенного расцепителя: B (3–5 In), C (5–10 In), D (10–20 In). Степень защиты IP40.

Условия эксплуатации: температура −5…+40 °C (среднесуточная не выше +35 °C), высота до 2000 м, влажность не более 50 % при 40 °C и не более 90 % при 25 °C, степень загрязнения 2, без сильных ударов и вибрации.

Особенности

  • Корпус из материала повышенной огнестойкости, стойкого к высоким температурам и ударам
  • Дугогасительное устройство с магнитным дутьём
  • Вентиляционные пазы на боковой стенке для быстрого отвода тепла
  • Окно индикации положения контактов: видно, включён выключатель или отключён
  • Эргономичная рукоятка управления
  • Нескользящая поверхность корпуса для удобного управления
  • Защитные крышки

Расшифровка обозначения

YC
Код производителя
B
Модульный автоматический выключатель
9
Номер разработки
63
Номинальный ток типоразмера, А
R
Отключающая способность
  • 15 кА
  • 25 кА — для токов 1–40 А

Характеристики

Технические характеристики

Тип
СтандартIEC/EN 60898-1
Электрические характеристики
Номинальный ток InA1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 631, 2, 4, 6, 10, 16, 20, 25, 32, 40
Число полюсовP1, 2, 3, 4
Номинальное напряжение UeВ230/400
Напряжение изоляции UiВ500
Номинальная частотаГц50/60
Номинальная отключающая способностьA15 000 (15 кА)25 000 (25 кА)
Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50)В4000
Испытательное напряжение промышленной частоты, 1 минкВ2
Степень загрязнения2
Характеристика термомагнитного расцепителяB, C, D
Механические характеристики
Коммутационная износостойкостьциклов8000
Механическая износостойкостьциклов20000
Степень защитыIP40
Контрольная температура настройки теплового элемента°C30
Температура окружающей среды (среднесуточная ≤ 35 °C)°C−5…+40
Температура хранения°C−25…+70
Установка
Тип подключенияКабель / штыревая шина
Сечение сверху / снизу для кабелямм²25
AWG18-3
Сечение сверху / снизу для шинымм²25
AWG18-3
Момент затяжкиН·м2
дюйм-фунт18
УстановкаНа DIN-рейку EN 60715 (35 мм) защёлкой
ПодключениеСверху или снизу

В строках с двумя значениями: слева — исполнение 15 кА, справа — 25 кА.

Рекомендуемое сечение проводников

Номинальный ток In, АСечение проводника S, мм²
61
101,5
16, 202,5
254
326
40, 5010
6316

Поправка номинального тока на температуру окружающей среды, А

Температура, °C-5051015202530354045
Номинальный ток
1 А1,161,141,111,091,071,051,021,000,980,950,92
2 А2,302,262,222,182,132,082,042,001,961,921,88
4 А4,724,634,534,434,324,224,114,003,893,773,65
6 А6,976,846,716,576,436,296,156,005,855,695,53
10 А12,2511,9511,6511,3411,0210,6910,3510,009,649,268,86
16 А18,7218,3517,9817,6017,2216,8216,4216,0015,5715,1314,68
20 А23,2422,8022,3621,9121,4520,9820,4920,0019,4918,9718,44
25 А29,1228,5728,0127,4326,8526,2425,6325,0024,3523,6923,01
32 А37,1836,4935,7835,0534,3233,5632,7932,0031,1930,3629,50
40 А46,6645,7744,8643,9342,9842,0141,0240,0038,9637,8836,78
50 А58.5757.4356.2655.0653,8452,5951,3150,0048,6547,2745,84
63 А74,7373,1771,5769,9468,2766,5664,8163,0061,1459,2257.24

Время-токовые характеристики · IEC/EN 60898-1

ХарактеристикаИспытательный токВремяРезультат
B, C, D1,13 Int ≤ 1 ч (In ≤ 63 А); t ≤ 2 ч (In > 63 А)Не срабатывает
B, C, D1,45 Int < 1 ч (In ≤ 63 А); t < 2 ч (In > 63 А)Срабатывает
B, C, D2,55 In1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А)Срабатывает
B3 Int ≤ 0,1 сНе срабатывает
C5 Int ≤ 0,1 сНе срабатывает
D10 Int ≤ 0,1 сНе срабатывает
B5 Int < 0,1 сСрабатывает
C10 Int < 0,1 сСрабатывает
D20 Int < 0,1 сСрабатывает

Чертежи и схемы

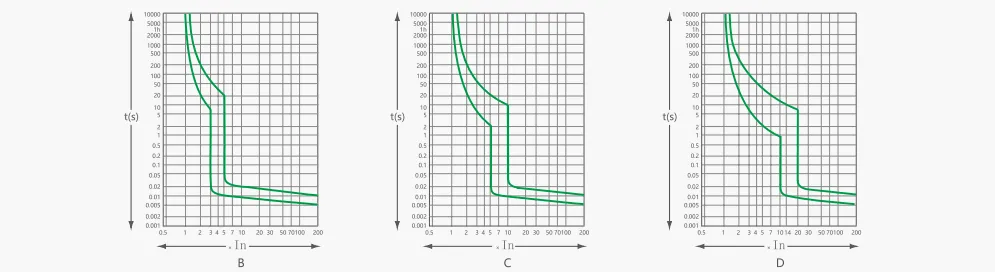

Время-токовые характеристики B, C, D

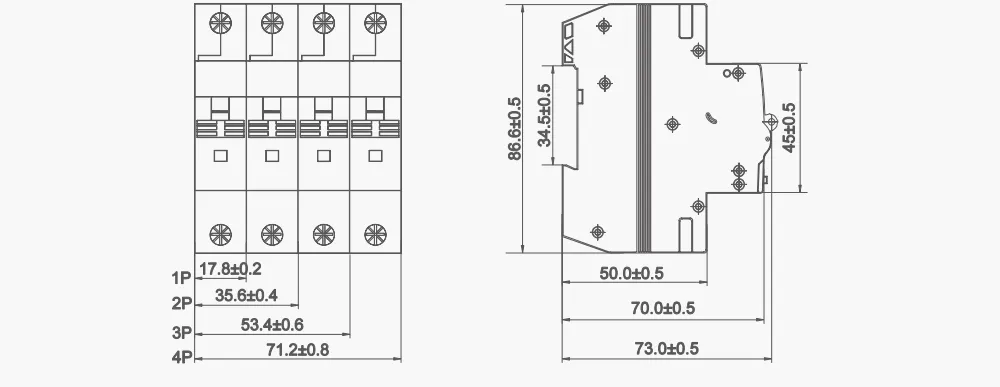

Габаритные и установочные размеры, мм

Документы 8

Каталоги на русском

Документы производителя на английском

3D-модель
