Автоматический выключатель YCB9-125
Автоматический выключатель на 10–125 А, 1–4 полюса, 6 кА (Icn), характеристики B, C, D.
- Серия
- YCB9-125
- Номинальный ток In
- 63–125 А
- Число полюсов
- 1P, 2P, 3P, 4P
- Характеристика отключения
- C, D
- Отключающая способность Icu
- 10 кА
- Тип шины
- PIN
Исполнения 30 позиций
Фильтр
| Исполнение | Номинальный ток In | Число полюсов | Характеристика отключения | Артикул | Заявка |
|---|---|---|---|---|---|
| 63 А · 1P · CАрт. A030675 | 63 А | 1P | C | A030675 | |
| 63 А · 2P · CАрт. A030683 | 63 А | 2P | C | A030683 | |
| 63 А · 2P · DАрт. A030687 | 63 А | 2P | D | A030687 | |
| 63 А · 3P · CАрт. A030691 | 63 А | 3P | C | A030691 | |
| 63 А · 4P · CАрт. A030699 | 63 А | 4P | C | A030699 | |
| 63 А · 4P · DАрт. A030703 | 63 А | 4P | D | A030703 | |
| 80 А · 1P · CАрт. A030676 | 80 А | 1P | C | A030676 | |
| 80 А · 1P · DАрт. A030680 | 80 А | 1P | D | A030680 | |
| 80 А · 2P · CАрт. A030684 | 80 А | 2P | C | A030684 | |
| 80 А · 2P · DАрт. A030688 | 80 А | 2P | D | A030688 | |
| 80 А · 3P · CАрт. A030692 | 80 А | 3P | C | A030692 | |
| 80 А · 3P · DАрт. A030696 | 80 А | 3P | D | A030696 | |
| 80 А · 4P · CАрт. A030700 | 80 А | 4P | C | A030700 | |
| 80 А · 4P · DАрт. A030704 | 80 А | 4P | D | A030704 | |
| 100 А · 1P · CАрт. A030677 | 100 А | 1P | C | A030677 | |
| 100 А · 1P · DАрт. A030681 | 100 А | 1P | D | A030681 | |
| 100 А · 2P · CАрт. A030685 | 100 А | 2P | C | A030685 | |
| 100 А · 2P · DАрт. A030689 | 100 А | 2P | D | A030689 | |
| 100 А · 3P · CАрт. A030693 | 100 А | 3P | C | A030693 | |
| 100 А · 3P · DАрт. A030697 | 100 А | 3P | D | A030697 | |
| 100 А · 4P · CАрт. A030701 | 100 А | 4P | C | A030701 | |
| 100 А · 4P · DАрт. A030705 | 100 А | 4P | D | A030705 | |
| 125 А · 1P · CАрт. A030678 | 125 А | 1P | C | A030678 | |
| 125 А · 1P · DАрт. A030682 | 125 А | 1P | D | A030682 | |
| 125 А · 2P · CАрт. A030686 | 125 А | 2P | C | A030686 | |
| 125 А · 2P · DАрт. A030690 | 125 А | 2P | D | A030690 | |
| 125 А · 3P · CАрт. A030694 | 125 А | 3P | C | A030694 | |
| 125 А · 3P · DАрт. A030698 | 125 А | 3P | D | A030698 | |
| 125 А · 4P · CАрт. A030702 | 125 А | 4P | C | A030702 | |
| 125 А · 4P · DАрт. A030706 | 125 А | 4P | D | A030706 |
Нет исполнений с выбранными параметрами.
Описание
Автоматический выключатель YCB9-125 защищает распределительные цепи зданий и промышленных объектов от перегрузки и короткого замыкания, применяется также для оперативного включения и отключения цепей. Соответствует IEC 60947-2 и IEC/EN 60898-1.
Номинальные токи 10–125 А, 1–4 полюса, напряжение 230/400 В AC, отключающая способность 6 или 10 кА. Мгновенный расцепитель — 8–12 In, характеристики B, C, D. Указатель положения контактов, установка на DIN-рейку.
Применяется в жилых и общественных зданиях, энергетике, промышленности и инфраструктуре.
Особенности
- Корпус из огнестойкого материала, стойкого к высоким температурам и ударам
- Индикатор положения контактов: красный — включено, зелёный — отключено
- Рукоятка с нескользящей поверхностью для удобного и надёжного управления
Характеристики
Технические характеристики
| Тип | |||
|---|---|---|---|
| Стандарт | IEC60947-2 | IEC/EN 60898-1 | |
| Электрические характеристики | |||
| Номинальный ток In | A | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | |
| Число полюсов | P | 1, 2, 3, 4 | |
| Номинальное напряжение Ue | В | 230/400 | |
| Напряжение изоляции Ui | В | 500 | |
| Номинальная частота | Гц | 50/60 | |
| Номинальная отключающая способность | A | 6000, 10000 | |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2,5 | |
| Степень загрязнения | 3 | ||
| Характеристика термомагнитного расцепителя | 8-12In | B, C, D | |
| Механические характеристики | |||
| Коммутационная износостойкость | циклов | 1500 | |
| Механическая износостойкость | циклов | 10000 | |
| Указатель положения контактов | Да | ||
| Степень защиты | IP20 | ||
| Контрольная температура настройки теплового элемента | 30 | ||
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 °C (для особых условий применения — поправка на температуру) | |
| Температура хранения | °C | −25…+70 | |
| Установка | |||
| Тип подключения | Кабель / штыревая шина | ||
| Сечение сверху / снизу для кабеля | мм² | 50 | |
| AWG | 18-1/0 | ||
| Сечение сверху / снизу для шины | мм² | 50 | |
| AWG | 18-1/0 | ||
| Момент затяжки | Н·м | 3,5 | |
| дюйм-фунт | 31 | ||
| Установка | На DIN-рейку EN 60715 (35 мм) защёлкой | ||
| Подключение | Сверху и снизу | ||
Отключающая способность 6000 А и 10 000 А — по данным производителя для разных исполнений; импульсное напряжение Uimp производителем указано с ошибкой и не приводится.

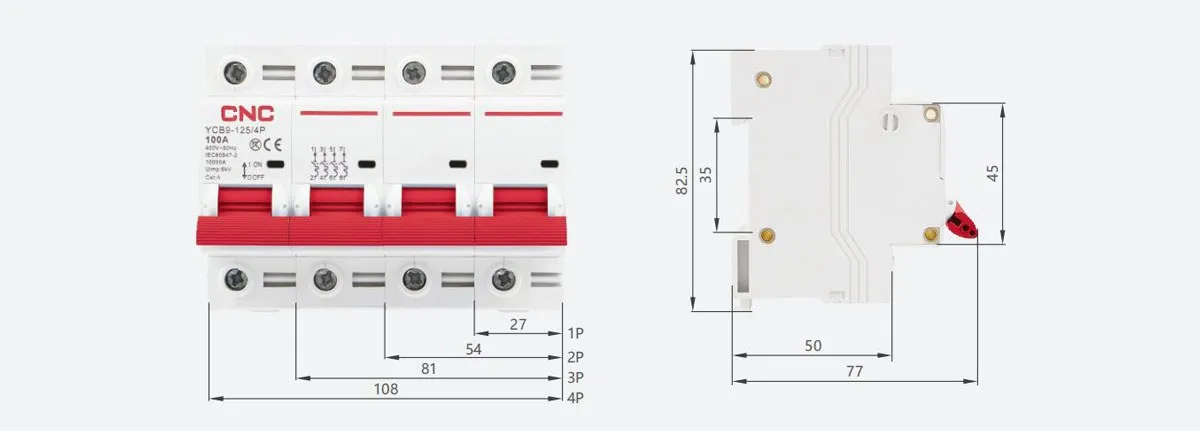

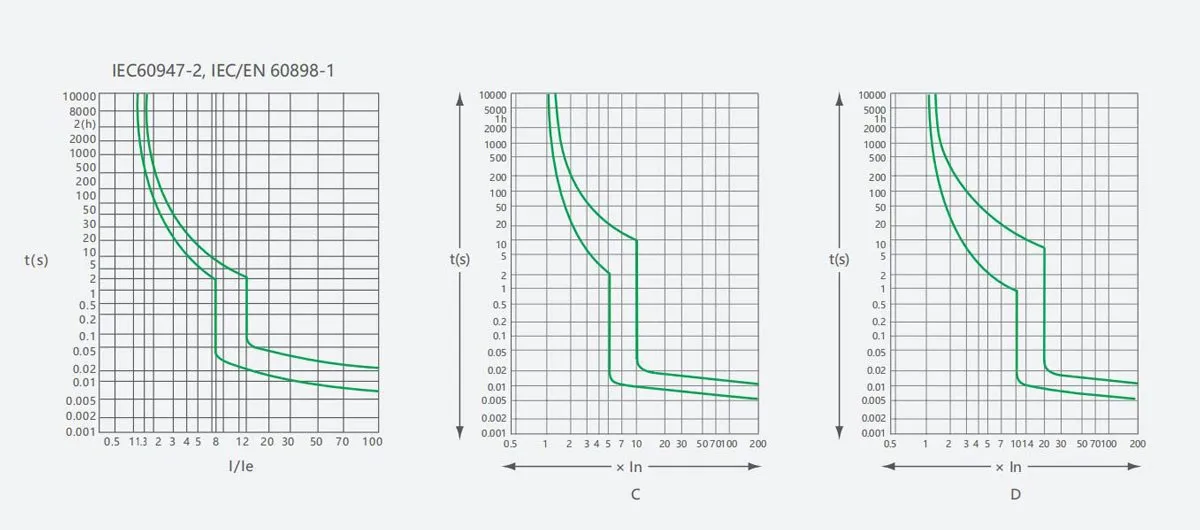

Чертежи и схемы
