Модульные автоматические выключатели
Автоматический выключатель YCB7-63N
Автоматический выключатель на 1–63 А, 1–4 полюса, 6 кА, характеристики B, C, D, IEC/EN 60898-1.
- Серия
- YCB7-63N
- Номинальный ток In
- 1–63 А
- Число полюсов
- 1P, 2P, 3P, 4P
- Характеристика отключения
- B, C, D
- Отключающая способность Icu
- 6 кА
- Тип шины
- PIN
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 168 позиций
Фильтр
Номинальный ток In
Число полюсов
Характеристика отключения
Найдено: 168 из 168 исполнений
| Исполнение | Номинальный ток In | Число полюсов | Характеристика отключения | Артикул | Заявка |
|---|---|---|---|---|---|
| 1 А · 1P · BАрт. A010809 | 1 А | 1P | B | A010809 | |
| 1 А · 1P · CАрт. A010823 | 1 А | 1P | C | A010823 | |
| 1 А · 1P · DАрт. A010837 | 1 А | 1P | D | A010837 | |
| 1 А · 2P · BАрт. A010851 | 1 А | 2P | B | A010851 | |
| 1 А · 2P · CАрт. A010865 | 1 А | 2P | C | A010865 | |
| 1 А · 2P · DАрт. A010879 | 1 А | 2P | D | A010879 | |
| 1 А · 3P · BАрт. A010893 | 1 А | 3P | B | A010893 | |
| 1 А · 3P · CАрт. A010907 | 1 А | 3P | C | A010907 | |
| 1 А · 3P · DАрт. A010921 | 1 А | 3P | D | A010921 | |
| 1 А · 4P · BАрт. A010935 | 1 А | 4P | B | A010935 | |
| 1 А · 4P · CАрт. A010949 | 1 А | 4P | C | A010949 | |
| 1 А · 4P · DАрт. A010963 | 1 А | 4P | D | A010963 | |
| 2 А · 1P · BАрт. A010810 | 2 А | 1P | B | A010810 | |
| 2 А · 1P · CАрт. A010824 | 2 А | 1P | C | A010824 | |
| 2 А · 1P · DАрт. A010838 | 2 А | 1P | D | A010838 | |
| 2 А · 2P · BАрт. A010852 | 2 А | 2P | B | A010852 | |
| 2 А · 2P · CАрт. A010866 | 2 А | 2P | C | A010866 | |
| 2 А · 2P · DАрт. A010880 | 2 А | 2P | D | A010880 | |
| 2 А · 3P · BАрт. A010894 | 2 А | 3P | B | A010894 | |
| 2 А · 3P · CАрт. A010908 | 2 А | 3P | C | A010908 | |
| 2 А · 3P · DАрт. A010922 | 2 А | 3P | D | A010922 | |
| 2 А · 4P · BАрт. A010936 | 2 А | 4P | B | A010936 | |
| 2 А · 4P · CАрт. A010950 | 2 А | 4P | C | A010950 | |
| 2 А · 4P · DАрт. A010964 | 2 А | 4P | D | A010964 | |
| 3 А · 1P · BАрт. A010811 | 3 А | 1P | B | A010811 | |
| 3 А · 1P · CАрт. A010825 | 3 А | 1P | C | A010825 | |
| 3 А · 1P · DАрт. A010839 | 3 А | 1P | D | A010839 | |
| 3 А · 2P · BАрт. A010853 | 3 А | 2P | B | A010853 | |
| 3 А · 2P · CАрт. A010867 | 3 А | 2P | C | A010867 | |
| 3 А · 2P · DАрт. A010881 | 3 А | 2P | D | A010881 | |
| 3 А · 3P · BАрт. A010895 | 3 А | 3P | B | A010895 | |
| 3 А · 3P · CАрт. A010909 | 3 А | 3P | C | A010909 | |
| 3 А · 3P · DАрт. A010923 | 3 А | 3P | D | A010923 | |
| 3 А · 4P · BАрт. A010937 | 3 А | 4P | B | A010937 | |
| 3 А · 4P · CАрт. A010951 | 3 А | 4P | C | A010951 | |
| 3 А · 4P · DАрт. A010965 | 3 А | 4P | D | A010965 | |
| 4 А · 1P · BАрт. A010812 | 4 А | 1P | B | A010812 | |
| 4 А · 1P · CАрт. A010826 | 4 А | 1P | C | A010826 | |
| 4 А · 1P · DАрт. A010840 | 4 А | 1P | D | A010840 | |
| 4 А · 2P · BАрт. A010854 | 4 А | 2P | B | A010854 | |
| 4 А · 2P · CАрт. A010868 | 4 А | 2P | C | A010868 | |
| 4 А · 2P · DАрт. A010882 | 4 А | 2P | D | A010882 | |
| 4 А · 3P · BАрт. A010896 | 4 А | 3P | B | A010896 | |
| 4 А · 3P · CАрт. A010910 | 4 А | 3P | C | A010910 | |
| 4 А · 3P · DАрт. A010924 | 4 А | 3P | D | A010924 | |
| 4 А · 4P · BАрт. A010938 | 4 А | 4P | B | A010938 | |
| 4 А · 4P · CАрт. A010952 | 4 А | 4P | C | A010952 | |
| 4 А · 4P · DАрт. A010966 | 4 А | 4P | D | A010966 | |
| 5 А · 1P · BАрт. A010813 | 5 А | 1P | B | A010813 | |
| 5 А · 1P · CАрт. A010827 | 5 А | 1P | C | A010827 | |
| 5 А · 1P · DАрт. A010841 | 5 А | 1P | D | A010841 | |
| 5 А · 2P · BАрт. A010855 | 5 А | 2P | B | A010855 | |
| 5 А · 2P · CАрт. A010869 | 5 А | 2P | C | A010869 | |
| 5 А · 2P · DАрт. A010883 | 5 А | 2P | D | A010883 | |
| 5 А · 3P · BАрт. A010897 | 5 А | 3P | B | A010897 | |
| 5 А · 3P · CАрт. A010911 | 5 А | 3P | C | A010911 | |
| 5 А · 3P · DАрт. A010925 | 5 А | 3P | D | A010925 | |
| 5 А · 4P · BАрт. A010939 | 5 А | 4P | B | A010939 | |
| 5 А · 4P · CАрт. A010953 | 5 А | 4P | C | A010953 | |
| 5 А · 4P · DАрт. A010967 | 5 А | 4P | D | A010967 | |
| 6 А · 1P · BАрт. A010814 | 6 А | 1P | B | A010814 | |
| 6 А · 1P · CАрт. A010828 | 6 А | 1P | C | A010828 | |
| 6 А · 1P · DАрт. A010842 | 6 А | 1P | D | A010842 | |
| 6 А · 2P · BАрт. A010856 | 6 А | 2P | B | A010856 | |
| 6 А · 2P · CАрт. A010870 | 6 А | 2P | C | A010870 | |
| 6 А · 2P · DАрт. A010884 | 6 А | 2P | D | A010884 | |
| 6 А · 3P · BАрт. A010898 | 6 А | 3P | B | A010898 | |
| 6 А · 3P · CАрт. A010912 | 6 А | 3P | C | A010912 | |
| 6 А · 3P · DАрт. A010926 | 6 А | 3P | D | A010926 | |
| 6 А · 4P · BАрт. A010940 | 6 А | 4P | B | A010940 | |
| 6 А · 4P · CАрт. A010954 | 6 А | 4P | C | A010954 | |
| 6 А · 4P · DАрт. A010968 | 6 А | 4P | D | A010968 | |
| 10 А · 1P · BАрт. A010815 | 10 А | 1P | B | A010815 | |
| 10 А · 1P · CАрт. A010829 | 10 А | 1P | C | A010829 | |
| 10 А · 1P · DАрт. A010843 | 10 А | 1P | D | A010843 | |
| 10 А · 2P · BАрт. A010857 | 10 А | 2P | B | A010857 | |
| 10 А · 2P · CАрт. A010871 | 10 А | 2P | C | A010871 | |
| 10 А · 2P · DАрт. A010885 | 10 А | 2P | D | A010885 | |
| 10 А · 3P · BАрт. A010899 | 10 А | 3P | B | A010899 | |
| 10 А · 3P · CАрт. A010913 | 10 А | 3P | C | A010913 | |
| 10 А · 3P · DАрт. A010927 | 10 А | 3P | D | A010927 | |
| 10 А · 4P · BАрт. A010941 | 10 А | 4P | B | A010941 | |
| 10 А · 4P · CАрт. A010955 | 10 А | 4P | C | A010955 | |
| 10 А · 4P · DАрт. A010969 | 10 А | 4P | D | A010969 | |
| 16 А · 1P · BАрт. A010816 | 16 А | 1P | B | A010816 | |
| 16 А · 1P · CАрт. A010830 | 16 А | 1P | C | A010830 | |
| 16 А · 1P · DАрт. A010844 | 16 А | 1P | D | A010844 | |
| 16 А · 2P · BАрт. A010858 | 16 А | 2P | B | A010858 | |
| 16 А · 2P · CАрт. A010872 | 16 А | 2P | C | A010872 | |
| 16 А · 2P · DАрт. A010886 | 16 А | 2P | D | A010886 | |
| 16 А · 3P · BАрт. A010900 | 16 А | 3P | B | A010900 | |
| 16 А · 3P · CАрт. A010914 | 16 А | 3P | C | A010914 | |
| 16 А · 3P · DАрт. A010928 | 16 А | 3P | D | A010928 | |
| 16 А · 4P · BАрт. A010942 | 16 А | 4P | B | A010942 | |
| 16 А · 4P · CАрт. A010956 | 16 А | 4P | C | A010956 | |
| 16 А · 4P · DАрт. A010970 | 16 А | 4P | D | A010970 | |
| 20 А · 1P · BАрт. A010817 | 20 А | 1P | B | A010817 | |
| 20 А · 1P · CАрт. A010831 | 20 А | 1P | C | A010831 | |
| 20 А · 1P · DАрт. A010845 | 20 А | 1P | D | A010845 | |
| 20 А · 2P · BАрт. A010859 | 20 А | 2P | B | A010859 | |
| 20 А · 2P · CАрт. A010873 | 20 А | 2P | C | A010873 | |
| 20 А · 2P · DАрт. A010887 | 20 А | 2P | D | A010887 | |
| 20 А · 3P · BАрт. A010901 | 20 А | 3P | B | A010901 | |
| 20 А · 3P · CАрт. A010915 | 20 А | 3P | C | A010915 | |
| 20 А · 3P · DАрт. A010929 | 20 А | 3P | D | A010929 | |
| 20 А · 4P · BАрт. A010943 | 20 А | 4P | B | A010943 | |
| 20 А · 4P · CАрт. A010957 | 20 А | 4P | C | A010957 | |
| 20 А · 4P · DАрт. A010971 | 20 А | 4P | D | A010971 | |
| 25 А · 1P · BАрт. A010818 | 25 А | 1P | B | A010818 | |
| 25 А · 1P · CАрт. A010832 | 25 А | 1P | C | A010832 | |
| 25 А · 1P · DАрт. A010846 | 25 А | 1P | D | A010846 | |
| 25 А · 2P · BАрт. A010860 | 25 А | 2P | B | A010860 | |
| 25 А · 2P · CАрт. A010874 | 25 А | 2P | C | A010874 | |
| 25 А · 2P · DАрт. A010888 | 25 А | 2P | D | A010888 | |
| 25 А · 3P · BАрт. A010902 | 25 А | 3P | B | A010902 | |
| 25 А · 3P · CАрт. A010916 | 25 А | 3P | C | A010916 | |
| 25 А · 3P · DАрт. A010930 | 25 А | 3P | D | A010930 | |
| 25 А · 4P · BАрт. A010944 | 25 А | 4P | B | A010944 | |
| 25 А · 4P · CАрт. A010958 | 25 А | 4P | C | A010958 | |
| 25 А · 4P · DАрт. A010972 | 25 А | 4P | D | A010972 | |
| 32 А · 1P · BАрт. A010819 | 32 А | 1P | B | A010819 | |
| 32 А · 1P · CАрт. A010833 | 32 А | 1P | C | A010833 | |
| 32 А · 1P · DАрт. A010847 | 32 А | 1P | D | A010847 | |
| 32 А · 2P · BАрт. A010861 | 32 А | 2P | B | A010861 | |
| 32 А · 2P · CАрт. A010875 | 32 А | 2P | C | A010875 | |
| 32 А · 2P · DАрт. A010889 | 32 А | 2P | D | A010889 | |
| 32 А · 3P · BАрт. A010903 | 32 А | 3P | B | A010903 | |
| 32 А · 3P · CАрт. A010917 | 32 А | 3P | C | A010917 | |
| 32 А · 3P · DАрт. A010931 | 32 А | 3P | D | A010931 | |
| 32 А · 4P · BАрт. A010945 | 32 А | 4P | B | A010945 | |
| 32 А · 4P · CАрт. A010959 | 32 А | 4P | C | A010959 | |
| 32 А · 4P · DАрт. A010973 | 32 А | 4P | D | A010973 | |
| 40 А · 1P · BАрт. A010820 | 40 А | 1P | B | A010820 | |
| 40 А · 1P · CАрт. A010834 | 40 А | 1P | C | A010834 | |
| 40 А · 1P · DАрт. A010848 | 40 А | 1P | D | A010848 | |
| 40 А · 2P · BАрт. A010862 | 40 А | 2P | B | A010862 | |
| 40 А · 2P · CАрт. A010876 | 40 А | 2P | C | A010876 | |
| 40 А · 2P · DАрт. A010890 | 40 А | 2P | D | A010890 | |
| 40 А · 3P · BАрт. A010904 | 40 А | 3P | B | A010904 | |
| 40 А · 3P · CАрт. A010918 | 40 А | 3P | C | A010918 | |
| 40 А · 3P · DАрт. A010932 | 40 А | 3P | D | A010932 | |
| 40 А · 4P · BАрт. A010946 | 40 А | 4P | B | A010946 | |
| 40 А · 4P · CАрт. A010960 | 40 А | 4P | C | A010960 | |
| 40 А · 4P · DАрт. A010974 | 40 А | 4P | D | A010974 | |
| 50 А · 1P · BАрт. A010821 | 50 А | 1P | B | A010821 | |
| 50 А · 1P · CАрт. A010835 | 50 А | 1P | C | A010835 | |
| 50 А · 1P · DАрт. A010849 | 50 А | 1P | D | A010849 | |
| 50 А · 2P · BАрт. A010863 | 50 А | 2P | B | A010863 | |
| 50 А · 2P · CАрт. A010877 | 50 А | 2P | C | A010877 | |
| 50 А · 2P · DАрт. A010891 | 50 А | 2P | D | A010891 | |
| 50 А · 3P · BАрт. A010905 | 50 А | 3P | B | A010905 | |
| 50 А · 3P · CАрт. A010919 | 50 А | 3P | C | A010919 | |
| 50 А · 3P · DАрт. A010933 | 50 А | 3P | D | A010933 | |
| 50 А · 4P · BАрт. A010947 | 50 А | 4P | B | A010947 | |
| 50 А · 4P · CАрт. A010961 | 50 А | 4P | C | A010961 | |
| 50 А · 4P · DАрт. A010975 | 50 А | 4P | D | A010975 | |
| 63 А · 1P · BАрт. A010822 | 63 А | 1P | B | A010822 | |
| 63 А · 1P · CАрт. A010836 | 63 А | 1P | C | A010836 | |
| 63 А · 1P · DАрт. A010850 | 63 А | 1P | D | A010850 | |
| 63 А · 2P · BАрт. A010864 | 63 А | 2P | B | A010864 | |
| 63 А · 2P · CАрт. A010878 | 63 А | 2P | C | A010878 | |
| 63 А · 2P · DАрт. A010892 | 63 А | 2P | D | A010892 | |
| 63 А · 3P · BАрт. A010906 | 63 А | 3P | B | A010906 | |
| 63 А · 3P · CАрт. A010920 | 63 А | 3P | C | A010920 | |
| 63 А · 3P · DАрт. A010934 | 63 А | 3P | D | A010934 | |
| 63 А · 4P · BАрт. A010948 | 63 А | 4P | B | A010948 | |
| 63 А · 4P · CАрт. A010962 | 63 А | 4P | C | A010962 | |
| 63 А · 4P · DАрт. A010976 | 63 А | 4P | D | A010976 |
Нет исполнений с выбранными параметрами.
Описание
Автоматические выключатели YCB7-63N защищают от сверхтоков линии зданий и аналогичные цепи переменного тока 50/60 Гц напряжением 230/400 В с током до 63 А. Выполняют функции разъединения, защиты от перегрузки и короткого замыкания, допускают нечастые оперативные переключения. Применяются на промышленных и коммерческих объектах, в высотных и жилых зданиях. Соответствуют IEC/EN 60898-1.
Обозначение: YCB7-63N 1P C16 — габарит 63, N — отключающая способность 6 кА, 1 полюс (1P–4P), характеристика C (B, C, D), номинальный ток 16 А (1–63 А).
С выключателем используются аксессуары: вспомогательный контакт OF, аварийный контакт SD, OF+SD, независимый расцепитель MX, расцепитель максимального и минимального напряжения MVMN, MX+OF и другие.
Характеристики
Технические характеристики
| Тип | |||
|---|---|---|---|
| Стандарт | IEC/EN 60898-1 | ||
| Общие данные | |||
| Функция | Перегрузка, короткое замыкание, разъединение | ||
| Число полюсов | 1P, 2P, 3P, 4P | ||
| Номинальный ток In | A | 1-63 А | |
| Номинальная частота | Гц | 50/60 Гц | |
| Электрические характеристики | |||
| Номинальное напряжение Ue | В | 230/400 | |
| Номинальное напряжение изоляции Ui | В | 500 | |
| Номинальная отключающая способность Icn | A | 6000 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | кА | 4 | |
| Степень загрязнения | 2 | ||
| Категория применения | II, III | ||
| Тип расцепителя | Термомагнитный расцепитель | ||

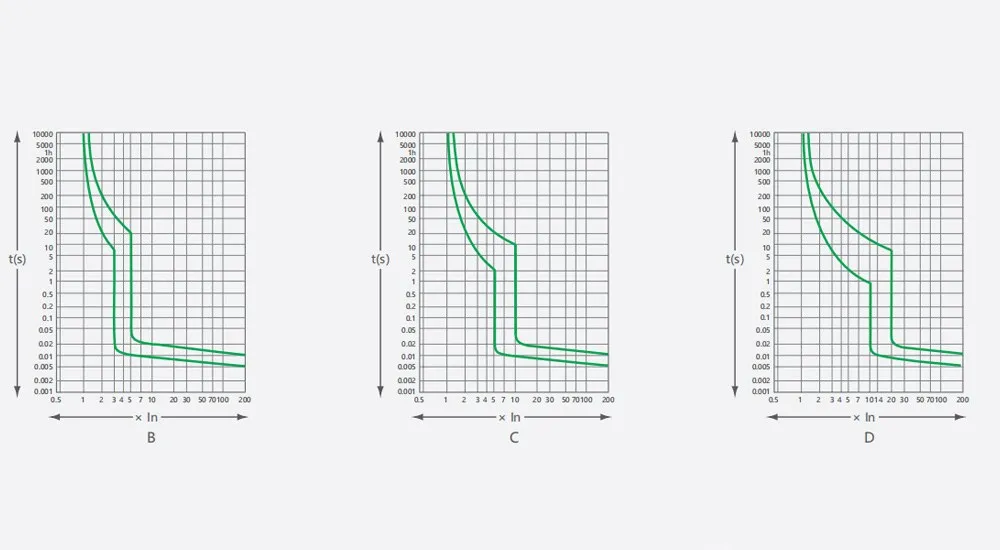

| Характеристики термомагнитного расцепителя | B, C, D | ||
| Электрические и механические аксессуары | есть | ||
| Механические характеристики | |||
| Механическая износостойкость | Циклов | 20000 | |
| Коммутационная износостойкость | Циклов | 10000 | |
| Степень защиты | IP20 | ||
| Влаго- и теплостойкость | Относительная влажность не более 50 % при +40 °C, при более низкой температуре допускается более высокая | ||
| Контрольная температура окружающей среды | °C | 30 | |
| Температура окружающей среды | °C | −5…+40 °C, среднесуточная не выше +35 °C | |
| Высота | м | Не более 2000 | |
| Установка | |||
| Тип подключения | Кабель / штыревая шина | ||
| Максимальное сечение проводника | Сечение подключаемых проводников | мм² | 25 |
| сверху / снизу для кабеля | AWG | 18-3 | |
| Сечение подключаемых проводников | мм² | 25 | |
| сверху / снизу для шины | AWG | 18-3 | |
| Момент затяжки | Н·м | 2 | |
| дюйм-фунт | 18 | ||
| Инструмент | Крестовая или плоская отвёртка | ||
| Установка | На DIN-рейку EN 60715 (35 мм) защёлкой | ||
| Способ подключения | Сверху или снизу | ||
Время-токовые характеристики · IEC/EN 60898-1
| Характеристика | Испытательный ток | Время | Результат |
|---|---|---|---|
| B, C, D | 1,13 In | t ≤ 1 ч (In ≤ 63 А); t ≤ 2 ч (In > 63 А) | Не срабатывает |
| B, C, D | 1,45 In | t < 1 ч (In ≤ 63 А); t < 2 ч (In > 63 А) | Срабатывает |
| B, C, D | 2,55 In | 1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А) | Срабатывает |
| B | 3 In | t ≤ 0,1 с | Не срабатывает |
| C | 5 In | t ≤ 0,1 с | Не срабатывает |
| D | 10 In | t ≤ 0,1 с | Не срабатывает |
| B | 5 In | t < 0,1 с | Срабатывает |
| C | 10 In | t < 0,1 с | Срабатывает |
| D | 20 In | t < 0,1 с | Срабатывает |

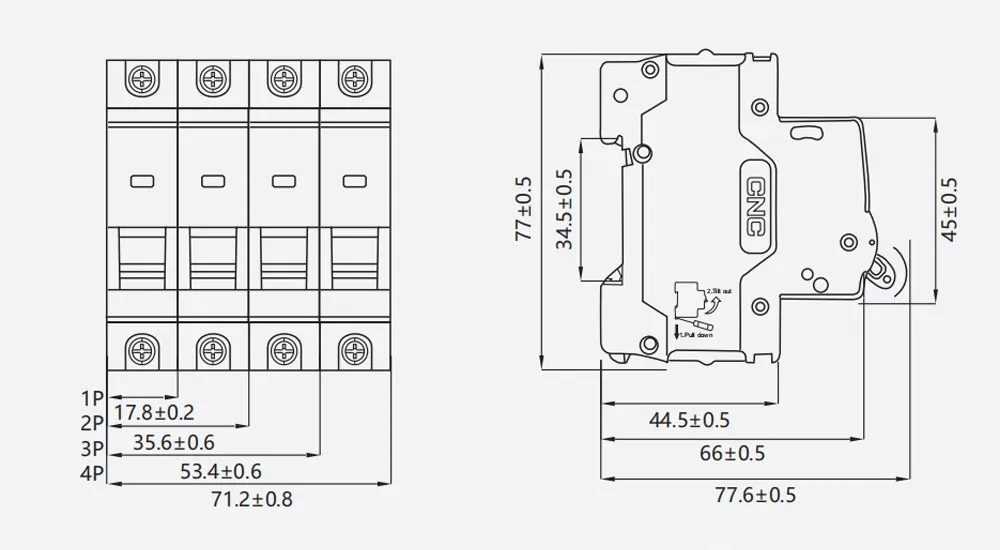

Чертежи и схемы
Документы 8
Каталоги на русском
Документы производителя на английском
3D-модель
Модель загружается с сервиса Sketchfab только после нажатия.
