Модульные автоматические выключатели
Автоматический выключатель YCB7-63
Автоматический выключатель на 1–63 А, 1–4 полюса, 4,5 кА, характеристики B, C, D, IEC/EN 60898-1.
- Серия
- YCB7-63
- Номинальный ток In
- 1–63 А
- Число полюсов
- 1P, 2P, 3P, 4P
- Характеристика отключения
- B, C, D
- Отключающая способность Icu
- 4,5 кА
- Тип шины
- PIN
Цена и наличие — по запросу. Добавьте нужные позиции в заявку и отправьте её — менеджер ответит. Или позвоните: +375 29 305-58-79
Исполнения 156 позиций
Фильтр
Номинальный ток In
Число полюсов
Характеристика отключения
Найдено: 156 из 156 исполнений
| Исполнение | Номинальный ток In | Число полюсов | Характеристика отключения | Артикул | Заявка |
|---|---|---|---|---|---|
| 1 А · 1P · BАрт. A010001 | 1 А | 1P | B | A010001 | |
| 1 А · 1P · CАрт. A010014 | 1 А | 1P | C | A010014 | |
| 1 А · 1P · DАрт. A010027 | 1 А | 1P | D | A010027 | |
| 1 А · 2P · BАрт. A010040 | 1 А | 2P | B | A010040 | |
| 1 А · 2P · CАрт. A010053 | 1 А | 2P | C | A010053 | |
| 1 А · 2P · DАрт. A010066 | 1 А | 2P | D | A010066 | |
| 1 А · 3P · BАрт. A010079 | 1 А | 3P | B | A010079 | |
| 1 А · 3P · CАрт. A010092 | 1 А | 3P | C | A010092 | |
| 1 А · 3P · DАрт. A010105 | 1 А | 3P | D | A010105 | |
| 1 А · 4P · BАрт. A010118 | 1 А | 4P | B | A010118 | |
| 1 А · 4P · CАрт. A010131 | 1 А | 4P | C | A010131 | |
| 1 А · 4P · DАрт. A010144 | 1 А | 4P | D | A010144 | |
| 2 А · 1P · BАрт. A010002 | 2 А | 1P | B | A010002 | |
| 2 А · 1P · CАрт. A010015 | 2 А | 1P | C | A010015 | |
| 2 А · 1P · DАрт. A010028 | 2 А | 1P | D | A010028 | |
| 2 А · 2P · BАрт. A010041 | 2 А | 2P | B | A010041 | |
| 2 А · 2P · CАрт. A010054 | 2 А | 2P | C | A010054 | |
| 2 А · 2P · DАрт. A010067 | 2 А | 2P | D | A010067 | |
| 2 А · 3P · BАрт. A010080 | 2 А | 3P | B | A010080 | |
| 2 А · 3P · CАрт. A010093 | 2 А | 3P | C | A010093 | |
| 2 А · 3P · DАрт. A010106 | 2 А | 3P | D | A010106 | |
| 2 А · 4P · BАрт. A010119 | 2 А | 4P | B | A010119 | |
| 2 А · 4P · CАрт. A010132 | 2 А | 4P | C | A010132 | |
| 2 А · 4P · DАрт. A010145 | 2 А | 4P | D | A010145 | |
| 3 А · 1P · BАрт. A010003 | 3 А | 1P | B | A010003 | |
| 3 А · 1P · CАрт. A010016 | 3 А | 1P | C | A010016 | |
| 3 А · 1P · DАрт. A010029 | 3 А | 1P | D | A010029 | |
| 3 А · 2P · BАрт. A010042 | 3 А | 2P | B | A010042 | |
| 3 А · 2P · CАрт. A010055 | 3 А | 2P | C | A010055 | |
| 3 А · 2P · DАрт. A010068 | 3 А | 2P | D | A010068 | |
| 3 А · 3P · BАрт. A010081 | 3 А | 3P | B | A010081 | |
| 3 А · 3P · CАрт. A010094 | 3 А | 3P | C | A010094 | |
| 3 А · 3P · DАрт. A010107 | 3 А | 3P | D | A010107 | |
| 3 А · 4P · BАрт. A010120 | 3 А | 4P | B | A010120 | |
| 3 А · 4P · CАрт. A010133 | 3 А | 4P | C | A010133 | |
| 3 А · 4P · DАрт. A010146 | 3 А | 4P | D | A010146 | |
| 4 А · 1P · BАрт. A010004 | 4 А | 1P | B | A010004 | |
| 4 А · 1P · CАрт. A010017 | 4 А | 1P | C | A010017 | |
| 4 А · 1P · DАрт. A010030 | 4 А | 1P | D | A010030 | |
| 4 А · 2P · BАрт. A010043 | 4 А | 2P | B | A010043 | |
| 4 А · 2P · CАрт. A010056 | 4 А | 2P | C | A010056 | |
| 4 А · 2P · DАрт. A010069 | 4 А | 2P | D | A010069 | |
| 4 А · 3P · BАрт. A010082 | 4 А | 3P | B | A010082 | |
| 4 А · 3P · CАрт. A010095 | 4 А | 3P | C | A010095 | |
| 4 А · 3P · DАрт. A010108 | 4 А | 3P | D | A010108 | |
| 4 А · 4P · BАрт. A010121 | 4 А | 4P | B | A010121 | |
| 4 А · 4P · CАрт. A010134 | 4 А | 4P | C | A010134 | |
| 4 А · 4P · DАрт. A010147 | 4 А | 4P | D | A010147 | |
| 6 А · 1P · BАрт. A010005 | 6 А | 1P | B | A010005 | |
| 6 А · 1P · CАрт. A010018 | 6 А | 1P | C | A010018 | |
| 6 А · 1P · DАрт. A010031 | 6 А | 1P | D | A010031 | |
| 6 А · 2P · BАрт. A010044 | 6 А | 2P | B | A010044 | |
| 6 А · 2P · CАрт. A010057 | 6 А | 2P | C | A010057 | |
| 6 А · 2P · DАрт. A010070 | 6 А | 2P | D | A010070 | |
| 6 А · 3P · BАрт. A010083 | 6 А | 3P | B | A010083 | |
| 6 А · 3P · CАрт. A010096 | 6 А | 3P | C | A010096 | |
| 6 А · 3P · DАрт. A010109 | 6 А | 3P | D | A010109 | |
| 6 А · 4P · BАрт. A010122 | 6 А | 4P | B | A010122 | |
| 6 А · 4P · CАрт. A010135 | 6 А | 4P | C | A010135 | |
| 6 А · 4P · DАрт. A010148 | 6 А | 4P | D | A010148 | |
| 10 А · 1P · BАрт. A010006 | 10 А | 1P | B | A010006 | |
| 10 А · 1P · CАрт. A010019 | 10 А | 1P | C | A010019 | |
| 10 А · 1P · DАрт. A010032 | 10 А | 1P | D | A010032 | |
| 10 А · 2P · BАрт. A010045 | 10 А | 2P | B | A010045 | |
| 10 А · 2P · CАрт. A010058 | 10 А | 2P | C | A010058 | |
| 10 А · 2P · DАрт. A010071 | 10 А | 2P | D | A010071 | |
| 10 А · 3P · BАрт. A010084 | 10 А | 3P | B | A010084 | |
| 10 А · 3P · CАрт. A010097 | 10 А | 3P | C | A010097 | |
| 10 А · 3P · DАрт. A010110 | 10 А | 3P | D | A010110 | |
| 10 А · 4P · BАрт. A010123 | 10 А | 4P | B | A010123 | |
| 10 А · 4P · CАрт. A010136 | 10 А | 4P | C | A010136 | |
| 10 А · 4P · DАрт. A010149 | 10 А | 4P | D | A010149 | |
| 16 А · 1P · BАрт. A010007 | 16 А | 1P | B | A010007 | |
| 16 А · 1P · CАрт. A010020 | 16 А | 1P | C | A010020 | |
| 16 А · 1P · DАрт. A010033 | 16 А | 1P | D | A010033 | |
| 16 А · 2P · BАрт. A010046 | 16 А | 2P | B | A010046 | |
| 16 А · 2P · CАрт. A010059 | 16 А | 2P | C | A010059 | |
| 16 А · 2P · DАрт. A010072 | 16 А | 2P | D | A010072 | |
| 16 А · 3P · BАрт. A010085 | 16 А | 3P | B | A010085 | |
| 16 А · 3P · CАрт. A010098 | 16 А | 3P | C | A010098 | |
| 16 А · 3P · DАрт. A010111 | 16 А | 3P | D | A010111 | |
| 16 А · 4P · BАрт. A010124 | 16 А | 4P | B | A010124 | |
| 16 А · 4P · CАрт. A010137 | 16 А | 4P | C | A010137 | |
| 16 А · 4P · DАрт. A010150 | 16 А | 4P | D | A010150 | |
| 20 А · 1P · BАрт. A010008 | 20 А | 1P | B | A010008 | |
| 20 А · 1P · CАрт. A010021 | 20 А | 1P | C | A010021 | |
| 20 А · 1P · DАрт. A010034 | 20 А | 1P | D | A010034 | |
| 20 А · 2P · BАрт. A010047 | 20 А | 2P | B | A010047 | |
| 20 А · 2P · CАрт. A010060 | 20 А | 2P | C | A010060 | |
| 20 А · 2P · DАрт. A010073 | 20 А | 2P | D | A010073 | |
| 20 А · 3P · BАрт. A010086 | 20 А | 3P | B | A010086 | |
| 20 А · 3P · CАрт. A010099 | 20 А | 3P | C | A010099 | |
| 20 А · 3P · DАрт. A010112 | 20 А | 3P | D | A010112 | |
| 20 А · 4P · BАрт. A010125 | 20 А | 4P | B | A010125 | |
| 20 А · 4P · CАрт. A010138 | 20 А | 4P | C | A010138 | |
| 20 А · 4P · DАрт. A010151 | 20 А | 4P | D | A010151 | |
| 25 А · 1P · BАрт. A010009 | 25 А | 1P | B | A010009 | |
| 25 А · 1P · CАрт. A010022 | 25 А | 1P | C | A010022 | |
| 25 А · 1P · DАрт. A010035 | 25 А | 1P | D | A010035 | |
| 25 А · 2P · BАрт. A010048 | 25 А | 2P | B | A010048 | |
| 25 А · 2P · CАрт. A010061 | 25 А | 2P | C | A010061 | |
| 25 А · 2P · DАрт. A010074 | 25 А | 2P | D | A010074 | |
| 25 А · 3P · BАрт. A010087 | 25 А | 3P | B | A010087 | |
| 25 А · 3P · CАрт. A010100 | 25 А | 3P | C | A010100 | |
| 25 А · 3P · DАрт. A010113 | 25 А | 3P | D | A010113 | |
| 25 А · 4P · BАрт. A010126 | 25 А | 4P | B | A010126 | |
| 25 А · 4P · CАрт. A010139 | 25 А | 4P | C | A010139 | |
| 25 А · 4P · DАрт. A010152 | 25 А | 4P | D | A010152 | |
| 32 А · 1P · BАрт. A010010 | 32 А | 1P | B | A010010 | |
| 32 А · 1P · CАрт. A010023 | 32 А | 1P | C | A010023 | |
| 32 А · 1P · DАрт. A010036 | 32 А | 1P | D | A010036 | |
| 32 А · 2P · BАрт. A010049 | 32 А | 2P | B | A010049 | |
| 32 А · 2P · CАрт. A010062 | 32 А | 2P | C | A010062 | |
| 32 А · 2P · DАрт. A010075 | 32 А | 2P | D | A010075 | |
| 32 А · 3P · BАрт. A010088 | 32 А | 3P | B | A010088 | |
| 32 А · 3P · CАрт. A010101 | 32 А | 3P | C | A010101 | |
| 32 А · 3P · DАрт. A010114 | 32 А | 3P | D | A010114 | |
| 32 А · 4P · BАрт. A010127 | 32 А | 4P | B | A010127 | |
| 32 А · 4P · CАрт. A010140 | 32 А | 4P | C | A010140 | |
| 32 А · 4P · DАрт. A010153 | 32 А | 4P | D | A010153 | |
| 40 А · 1P · BАрт. A010011 | 40 А | 1P | B | A010011 | |
| 40 А · 1P · CАрт. A010024 | 40 А | 1P | C | A010024 | |
| 40 А · 1P · DАрт. A010037 | 40 А | 1P | D | A010037 | |
| 40 А · 2P · BАрт. A010050 | 40 А | 2P | B | A010050 | |
| 40 А · 2P · CАрт. A010063 | 40 А | 2P | C | A010063 | |
| 40 А · 2P · DАрт. A010076 | 40 А | 2P | D | A010076 | |
| 40 А · 3P · BАрт. A010089 | 40 А | 3P | B | A010089 | |
| 40 А · 3P · CАрт. A010102 | 40 А | 3P | C | A010102 | |
| 40 А · 3P · DАрт. A010115 | 40 А | 3P | D | A010115 | |
| 40 А · 4P · BАрт. A010128 | 40 А | 4P | B | A010128 | |
| 40 А · 4P · CАрт. A010141 | 40 А | 4P | C | A010141 | |
| 40 А · 4P · DАрт. A010154 | 40 А | 4P | D | A010154 | |
| 50 А · 1P · BАрт. A010012 | 50 А | 1P | B | A010012 | |
| 50 А · 1P · CАрт. A010025 | 50 А | 1P | C | A010025 | |
| 50 А · 1P · DАрт. A010038 | 50 А | 1P | D | A010038 | |
| 50 А · 2P · BАрт. A010051 | 50 А | 2P | B | A010051 | |
| 50 А · 2P · CАрт. A010064 | 50 А | 2P | C | A010064 | |
| 50 А · 2P · DАрт. A010077 | 50 А | 2P | D | A010077 | |
| 50 А · 3P · BАрт. A010090 | 50 А | 3P | B | A010090 | |
| 50 А · 3P · CАрт. A010103 | 50 А | 3P | C | A010103 | |
| 50 А · 3P · DАрт. A010116 | 50 А | 3P | D | A010116 | |
| 50 А · 4P · BАрт. A010129 | 50 А | 4P | B | A010129 | |
| 50 А · 4P · CАрт. A010142 | 50 А | 4P | C | A010142 | |
| 50 А · 4P · DАрт. A010155 | 50 А | 4P | D | A010155 | |
| 63 А · 1P · BАрт. A010013 | 63 А | 1P | B | A010013 | |
| 63 А · 1P · CАрт. A010026 | 63 А | 1P | C | A010026 | |
| 63 А · 1P · DАрт. A010039 | 63 А | 1P | D | A010039 | |
| 63 А · 2P · BАрт. A010052 | 63 А | 2P | B | A010052 | |
| 63 А · 2P · CАрт. A010065 | 63 А | 2P | C | A010065 | |
| 63 А · 2P · DАрт. A010078 | 63 А | 2P | D | A010078 | |
| 63 А · 3P · BАрт. A010091 | 63 А | 3P | B | A010091 | |
| 63 А · 3P · CАрт. A010104 | 63 А | 3P | C | A010104 | |
| 63 А · 3P · DАрт. A010117 | 63 А | 3P | D | A010117 | |
| 63 А · 4P · BАрт. A010130 | 63 А | 4P | B | A010130 | |
| 63 А · 4P · CАрт. A010143 | 63 А | 4P | C | A010143 | |
| 63 А · 4P · DАрт. A010156 | 63 А | 4P | D | A010156 |
Нет исполнений с выбранными параметрами.
Описание
Автоматический выключатель YCB7-63 защищает электрические цепи от перегрузки и короткого замыкания, применяется также для оперативного включения и отключения цепей. Соответствует IEC/EN 60898-1.
Номинальные токи 1–63 А, 1–4 полюса, напряжение 230/400 В, отключающая способность 4,5 кА. Характеристики срабатывания мгновенного расцепителя: B (3–5 In), C (5–10 In), D (10–20 In).
Применяется в жилых и общественных зданиях, энергетике, промышленности и инфраструктуре.
Особенности
- Корпус из материала повышенной огнестойкости, стойкого к высоким температурам и ударам
- Дугогасительное устройство с магнитным дутьём
- Вентиляционные пазы на боковой стенке для быстрого отвода тепла
- Окно индикации положения контактов: видно, включён выключатель или отключён
- Эргономичная рукоятка управления
Характеристики
Технические характеристики
| Тип | ||
|---|---|---|
| Стандарт | IEC/EN 60898-1 | |
| Электрические характеристики | ||
| Номинальный ток In | A | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Число полюсов | P | 1, 2, 3, 4 |
| Номинальное напряжение Ue | В | 230/400 |
| Напряжение изоляции Ui | В | 500 |
| Номинальная частота | Гц | 50/60 |
| Номинальная отключающая способность | A | 4500 |
| Номинальное импульсное выдерживаемое напряжение Uimp (1,2/50) | В | 4000 |
| Испытательное напряжение промышленной частоты, 1 мин | кВ | 2 |
| Степень загрязнения | 2 | |
| Механические характеристики | ||

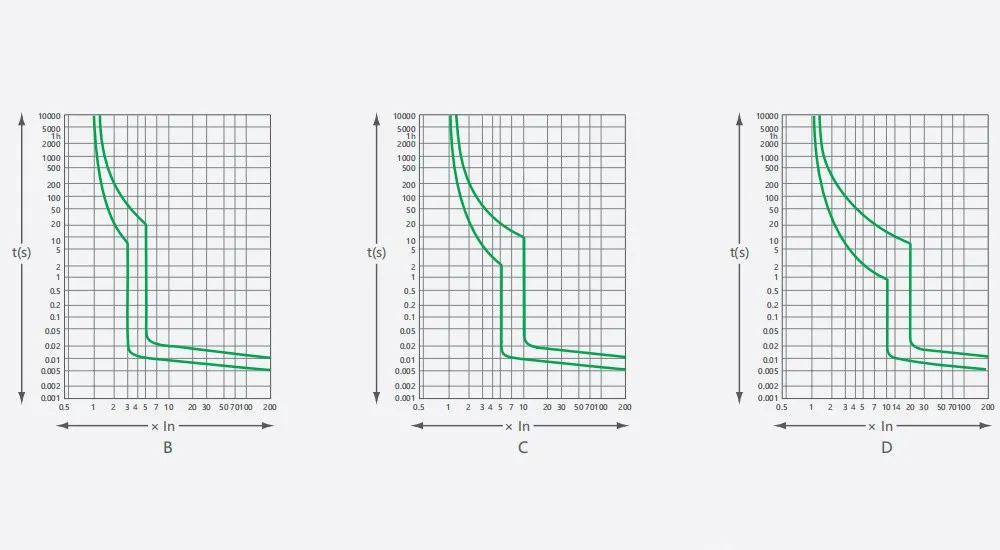

| Характеристика термомагнитного расцепителя | B, C, D | |
| Коммутационная износостойкость | циклов | 6000 |
| Механическая износостойкость | циклов | 20000 |
| Степень защиты | IP20 | |
| Контрольная температура настройки теплового элемента | °C | 30 |
| Температура окружающей среды (среднесуточная ≤ 35 °C) | °C | −5…+40 |
| Температура хранения | °C | −25…+70 |

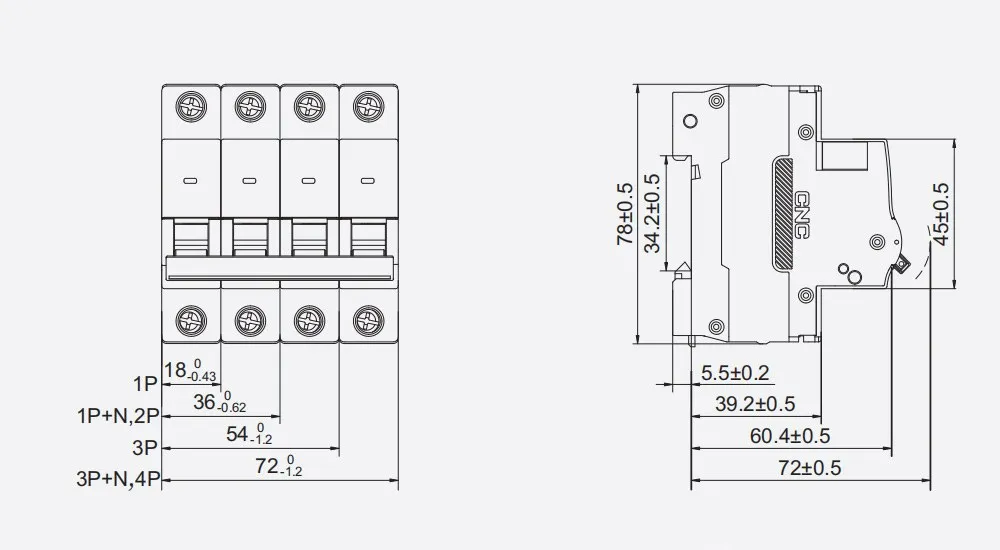

| Установка | ||
| Тип подключения | Кабель / штыревая шина | |
| Сечение сверху / снизу для кабеля | мм² | 25 |
| AWG | 18–3 | |
| Сечение сверху / снизу для шины | мм² | 25 |
| AWG | 18–3 | |
| Момент затяжки | Н·м | 2 |
| дюйм-фунт | 18 | |
| Установка | На DIN-рейку EN 60715 (35 мм) защёлкой | |
| Подключение | Сверху и снизу | |
Время-токовые характеристики · IEC/EN 60898-1
| Характеристика | Испытательный ток | Время | Результат |
|---|---|---|---|
| B, C, D | 1,13 In | t ≤ 1 ч (In ≤ 63 А); t ≤ 2 ч (In > 63 А) | Не срабатывает |
| B, C, D | 1,45 In | t < 1 ч (In ≤ 63 А); t < 2 ч (In > 63 А) | Срабатывает |
| B, C, D | 2,55 In | 1 с < t < 60 с (In ≤ 32 А); 1 с < t < 120 с (In > 32 А) | Срабатывает |
| B | 3 In | t ≤ 0,1 с | Не срабатывает |
| C | 5 In | t ≤ 0,1 с | Не срабатывает |
| D | 10 In | t ≤ 0,1 с | Не срабатывает |
| B | 5 In | t < 0,1 с | Срабатывает |
| C | 10 In | t < 0,1 с | Срабатывает |
| D | 20 In | t < 0,1 с | Срабатывает |
Чертежи и схемы
Документы 4
Сертификаты ЕАЭС
Каталоги на русском
Документы производителя на английском
3D-модель
Модель загружается с сервиса Sketchfab только после нажатия.
